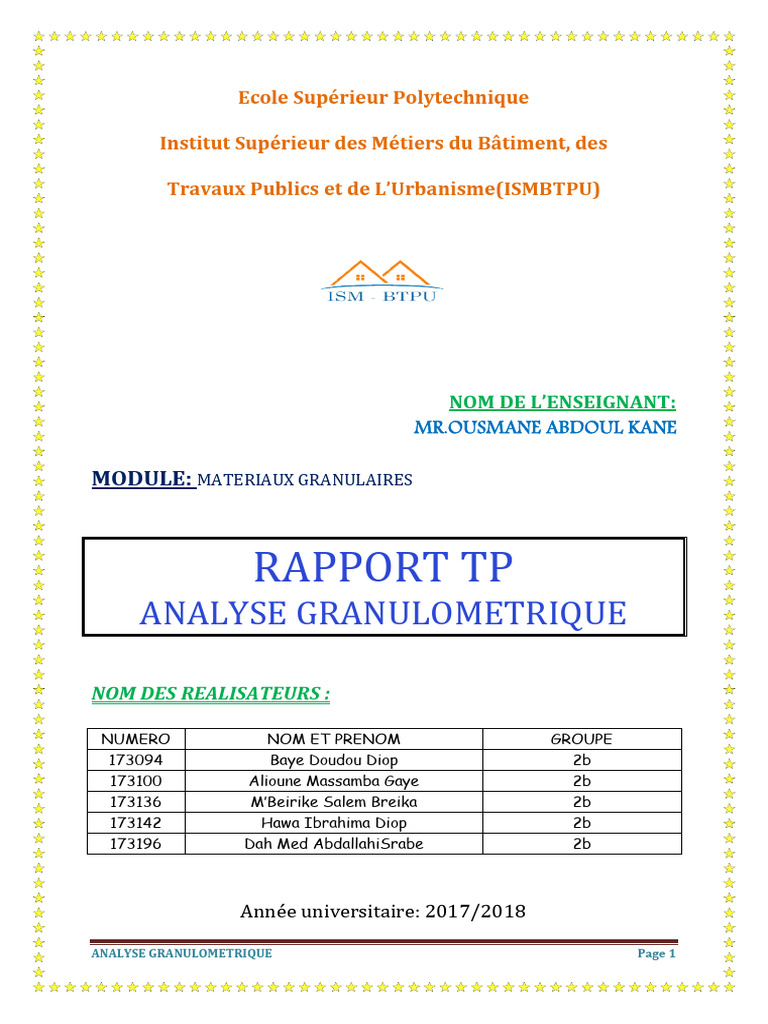

Ecole Supérieur Polytechnique
Institut Supérieur des Métiers du Bâtiment, des
Travaux Publics et de L’Urbanisme(ISMBTPU)
NOM DE L’ENSEIGNANT:
[Link] ABDOUL KANE
MODULE: MATERIAUX GRANULAIRES
RAPPORT TP
ANALYSE GRANULOMETRIQUE
NOM DES REALISATEURS :
NUMERO NOM ET PRENOM GROUPE
173094 Baye Doudou Diop 2b
173100 Alioune Massamba Gaye 2b
173136 M’Beirike Salem Breika 2b
173142 Hawa Ibrahima Diop 2b
173196 Dah Med AbdallahiSrabe 2b
Année universitaire: 2017/2018
ANALYSE GRANULOMETRIQUE Page 1
Introduction :
Le granulat est constitué d’un ensemble de grains minéraux qui selon sa dimension
(comprise entre 0 et 125 mm) se situe dans l’une des 7 familles
Suivantes :
Fillers
Sablons
Sables
Graves
Gravillons
Ballast
Enrochements
Les granulats sont obtenus en exploitant des gisements de sables et de graviers d’origine
alluvionnaire terrestre ou marine, en concassant des roches massives (calcaires ou éruptives)
ou encore par le recyclage de produits tels que les matériaux de démolition. Leur nature,
leur forme et leurs caractéristiques varient en fonction des gisements et des techniques de
production.
Définitions :
Un granulat, en fonction de sa nature et de son origine, peut être…
• Naturel : d’origine minérale, issus de roches meubles (alluvions) ou de roches massives,
n’ayant subi aucune transformation autre que mécanique (tels que concassage, broyage,
criblage, lavage).
• Artificiel : d’origine minérale résultant d’un procédé industriel comprenant des
transformations thermiques ou autres.
• Recyclé : obtenu par traitement d’une matière inorganique utilisée précédemment dans la
construction, tels que des bétons de démolition de bâtiments.
Granularité : Distribution dimensionnelle des grains (état). Granulométrie : Etude de la
granularité.
Tamisât : Partie de l'échantillon passé à travers les mailles du tamis.
Refus : Partie de l'échantillon qui n'est pas passée à travers les mailles du tamis.
Refus cumulé : C'est la somme de tous les refus, celui du tamis lui même plus tous les refus
des tamis de maille plus grande. Il peut être exprimé en gramme ou en % de refus cumulés
But de TP :
C’est la détermination de la répartition en poids des éléments d’un matériau suivant leurs
dimensions.
Contrairement aux sables, les graviers présentant des classes granulaires relativement grossières.
Ainsi, le principe de Séparation des agrégats des éléments fins ne se fera pas par Sédimentation mais
par lavage.
Le tamisage à sec portera sur les particules dont le diamètre équivalent est supérieur à 0.08mm d’un
matériau pulvérulent.
ANALYSE GRANULOMETRIQUE Page 2
Manipulation
Mode Opératoire
Mesurer une masse Mo qui est égale 3000g
L'essai consiste à classer les différents grains constituants l'échantillon en utilisant une série
de tamis, emboîtés les un sur les autres, dont les dimensions des ouvertures sont
décroissantes du haut vers le bas. Le matériau étudié est placé en partie supérieure des tamis
et les classements des grains s'obtiennent par vibration de la colonne des tamis.
Matériels Utilisés
Balance
Tamis d’ouverture 0,08 à 14mm
Résultats :
Les résultats seront présentés sous forme de tableau et se traduiront en courbe
granulométrique.
N° Ouverture Refus refus
des tamis partiel cumulé %RC %TC
1 14 63 63 2,10 97,90
2 12.5 281 344 11,47 88,53
3 10 1383 1727 57,57 42,43
4 8 1007 2734 91,13 8,87
5 6.3 236 2970 99,00 1,00
6 5 22 2992 99,73 0,27
7 4 3 2995 99,83 0,17
8 3.16 0 2995 99,83 0,17
9 2.8 0 2995 99,83 0,17
10 2 0 2995 99,83 0,17
11 1.6 0 2995 99,83 0,17
12 1.25 0 2995 99,83 0,17
13 1 1 2996 99,87 0,13
14 0.08 1 2997 99,90 0,10
∆ =
Graphe :
ANALYSE GRANULOMETRIQUE Page 3
c
100
80
60
c
40
20
0,1 1 10
ouverture tamis
Classification Granulaires
Il existe cinq classes granulaires principales caractérisées par les dimensions extrêmes d et D
des granulats rencontrées :
• Les fines 0/D avec D ≤ 0,08 mm,
• Les sables 0/D avec D ≤ 6,3 mm,
• Les gravillons d/D avec d ≥ 2 mm et D ≤ 31,5 mm,
• Les cailloux d/D avec d ≥ 20 mm et D ≤ 80mm,
• Les graves d/D avec d ≥ 6,3 mm et D ≤ 80 mm
Les granulats sont appelés fillers, sablons, sables, gravillons, graves ou ballast suivant leurs
dimensions.
Interprétation Des Courbes
La forme de la courbe granulométrique obtenue apporte les renseignements suivants :
• Les dimensions d et D du granulat,
• La plus ou moins grande proportion d'éléments fins,
• La continuité ou la discontinuité de la granularité.
Conclusion
L'analyse granulométrique permet de déterminer et d’observer les différents diamètres
de grains qui constituent un granulat. Pour cela l’analyse consiste à séparer et classer à
l’aide de tamis ces grains selon leur diamètre, dans notre échantillon est trop graves
