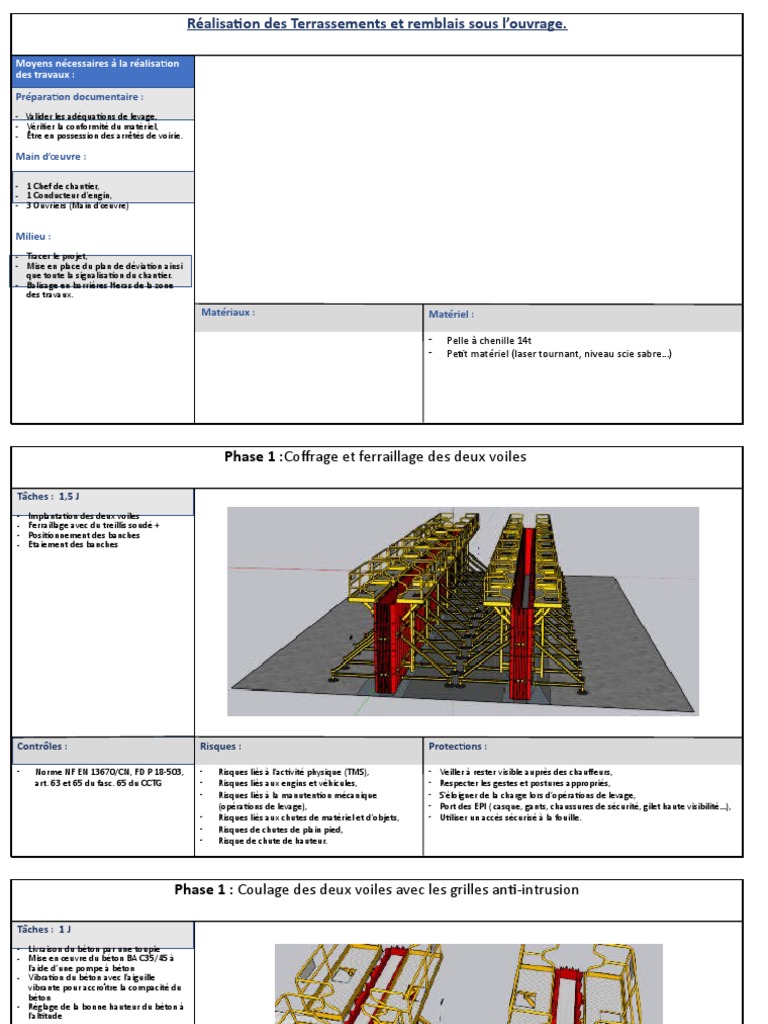

Réalisation des Terrassements et remblais sous l’ouvrage.
Moyens nécessaires à la réalisation
des travaux :
Préparation documentaire :
- Valider les adéquations de levage,
- Vérifier la conformité du matériel,
- Être en possession des arrêtés de voirie.
Main d’œuvre :
- 1 Chef de chantier,
- 1 Conducteur d’engin,
- 3 Ouvriers (Main d’œuvre)
Milieu :
- Tracer le projet,
- Mise en place du plan de déviation ainsi
que toute la signalisation du chantier.
- Balisage en barrières Heras de la zone
des travaux.
Matériaux : Matériel :
- Pelle à chenille 14t
- Petit matériel (laser tournant, niveau scie sabre…)
Phase 1 :Coffrage et ferraillage des deux voiles
Tâches : 1,5 J
- Implantation des deux voiles
- Ferraillage avec du treillis soudé +
- Positionnement des banches
- Etaiement des banches
Contrôles : Risques : Protections :
- Norme NF EN 13670/CN, FD P 18-503, - Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
art. 63 et 65 du fasc. 65 du CCTG - Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risques liés à la manutention mécanique - S’éloigner de la charge lors d’opérations de levage,
(opérations de levage), - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques liés aux chutes de matériel et d’objets, - Utiliser un accès sécurisé à la fouille.
- Risques de chutes de plain pied,
- Risque de chute de hauteur.
Phase 1 : Coulage des deux voiles avec les grilles anti-intrusion
Tâches : 1 J
- Livraison du béton par une toupie
- Mise en œuvre du béton BA C35/45 à
l’aide d’une pompe à béton
- Vibration du béton avec l’aiguille
vibrante pour accroître la compacité du
béton
- Réglage de la bonne hauteur du béton à
l’altitude
Contrôles : Risques : Protections :
-NF P 15-319 (ciment) - Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
-NF EN 13670/CN (béton) - Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risques liés à la manutention mécanique - S’éloigner de la charge lors d’opérations de levage,
(opérations de levage), - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques liés aux chutes de matériel et d’objets, - Utiliser un accès sécurisé à la fouille.
- Risques de chutes de plain pied,
- Risque de chute de hauteur.
Phase 2 : Décoffrage des deux voiles
Tâches : 0,5 J
- Suppression des banches au bout de 28
jours
Contrôles : Risques : Protections :
- Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
- Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risques liés à la manutention mécanique - S’éloigner de la charge lors d’opérations de levage,
(opérations de levage), - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques liés aux chutes de matériel et d’objets, - Utiliser un accès sécurisé à la fouille.
- Risques de chutes de plain pied,
- Risque de chute de hauteur.
Phase 2 : Coffrage et ferraillage de la margelle
Tâches : 0,5 J
Contrôles : Risques : Protections :
- Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
- Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risques liés à la manutention mécanique - S’éloigner de la charge lors d’opérations de levage,
(opérations de levage), - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques liés aux chutes de matériel et d’objets, - Utiliser un accès sécurisé à la fouille.
- Risques de chutes de plain pied,
- Risque de chute de hauteur.
Phase 2 : Coulage de la margelle
Tâches : 0,25 J
Contrôles : Risques : Protections :
- Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
- Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risques liés à la manutention mécanique - S’éloigner de la charge lors d’opérations de levage,
(opérations de levage), - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques liés aux chutes de matériel et d’objets, - Utiliser un accès sécurisé à la fouille.
- Risques de chutes de plain pied,
- Risque de chute de hauteur.
Phase 3 : Décoffrage de la margelle
Tâches : 0,25 J
- .
Contrôles : Risques : Protections :
- Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
- Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risque de blessures profondes ou d’empalement, - S’éloigner de la charge lors d’opérations de levage,
- Risques liés aux chutes de matériel et d’objets, - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques de chutes de plain pied, - Utiliser un accès sécurisé à la fouille.
- Risque de chute de hauteur. - Mise en place de bouchons de protection sur les fiches.
Phase 3 : Mise en place du substrat
Tâches : 0,5 J
- Traçage du fil d’eau du substrat avec un
cordex
- Alimentation du substrat à l’aide la
pelleteuse
- Réglage du substrat par deux main
d’œuvres
Contrôles : Risques : Protections :
- Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
- Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risque de blessures profondes ou d’empalement, - S’éloigner de la charge lors d’opérations de levage,
- Risques liés aux chutes de matériel et d’objets, - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques de chutes de plain pied, - Utiliser un accès sécurisé à la fouille.
- Risque de chute de hauteur. - Mise en place de bouchons de protection sur les fiches.
Phase 3 : Coffrage et ferraillage de la traverse supérieure
Tâches : 2 J
Contrôles : Risques : Protections :
- Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
- Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risque de blessures profondes ou d’empalement, - S’éloigner de la charge lors d’opérations de levage,
- Risques liés aux chutes de matériel et d’objets, - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques de chutes de plain pied, - Utiliser un accès sécurisé à la fouille.
- Risque de chute de hauteur. - Mise en place de bouchons de protection sur les fiches.
Phase 3 : Coulage de la traverse supérieure
Tâches : 0,5 J
Contrôles : Risques : Protections :
- Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
- Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risque de blessures profondes ou d’empalement, - S’éloigner de la charge lors d’opérations de levage,
- Risques liés aux chutes de matériel et d’objets, - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques de chutes de plain pied, - Utiliser un accès sécurisé à la fouille.
- Risque de chute de hauteur. - Mise en place de bouchons de protection sur les fiches.
Phase 3 : Décoffrage de la traverse supérieure
Tâches : 0,5 J
Contrôles : Risques : Protections :
- Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
- Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risque de blessures profondes ou d’empalement, - S’éloigner de la charge lors d’opérations de levage,
- Risques liés aux chutes de matériel et d’objets, - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques de chutes de plain pied, - Utiliser un accès sécurisé à la fouille.
- Risque de chute de hauteur.
Phase 3 : Positionnement du PEHD diam.300 dans l’ouvrage
Tâches : 0,25 J
Contrôles : Risques : Protections :
- Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
- Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risque de blessures profondes ou d’empalement, - S’éloigner de la charge lors d’opérations de levage,
- Risques liés aux chutes de matériel et d’objets, - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques de chutes de plain pied, - Utiliser un accès sécurisé à la fouille.
- Risque de chute de hauteur.
Phase 3 : Coffrage et ferraillage du voile (mur en L)
Tâches : 1,5 J
Contrôles : Risques : Protections :
- Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
- Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risque de blessures profondes ou d’empalement, - S’éloigner de la charge lors d’opérations de levage,
- Risques liés aux chutes de matériel et d’objets, - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques de chutes de plain pied, - Utiliser un accès sécurisé à la fouille.
- Risque de chute de hauteur.
Phase 3 : Coulage du voile (mur en L)
Tâches : 0,5 J
Contrôles : Risques : Protections :
- Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
- Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risque de blessures profondes ou d’empalement, - S’éloigner de la charge lors d’opérations de levage,
- Risques liés aux chutes de matériel et d’objets, - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques de chutes de plain pied, - Utiliser un accès sécurisé à la fouille.
- Risque de chute de hauteur.
Phase 3 : Décoffrage du voile (mur en L)
Tâches : 0,5 J
Contrôles : Risques : Protections :
- Risques liés à l’activité physique (TMS), - Veiller à rester visible auprès des chauffeurs,
- Risques liés aux engins et véhicules, - Respecter les gestes et postures appropriés,
- Risque de blessures profondes ou d’empalement, - S’éloigner de la charge lors d’opérations de levage,
- Risques liés aux chutes de matériel et d’objets, - Port des EPI ( casque, gants, chaussures de sécurité, gilet haute visibilité…),
- Risques de chutes de plain pied, - Utiliser un accès sécurisé à la fouille.
- Risque de chute de hauteur.
Justification des choix
-Matériel :
