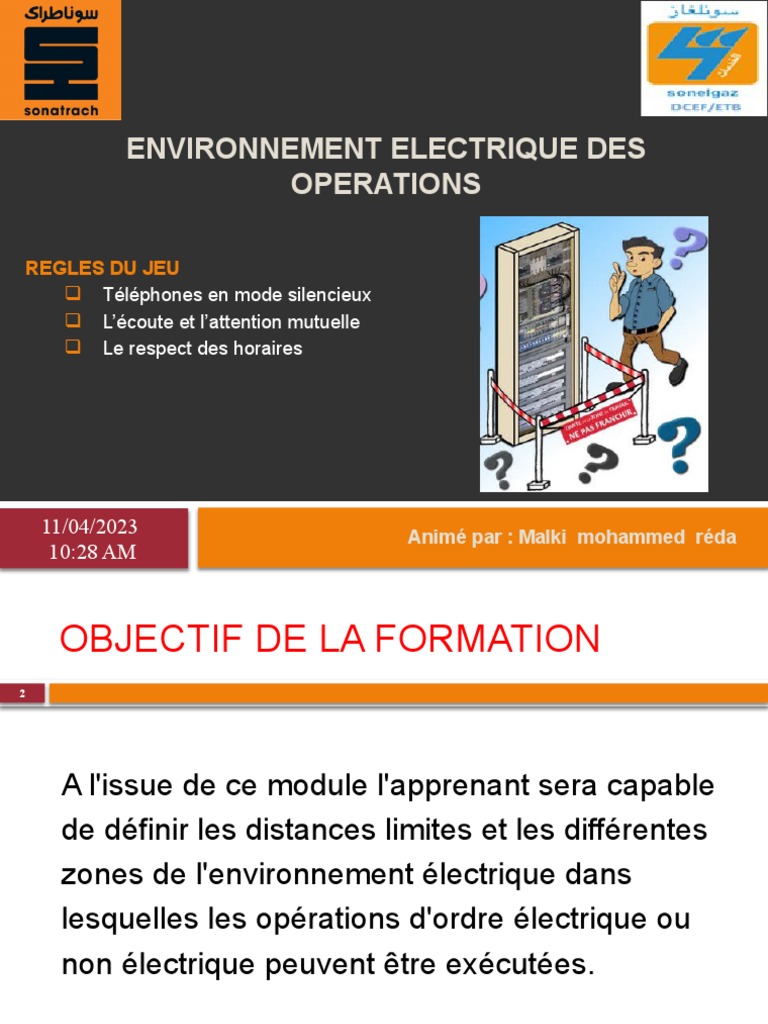

OPERATIONS
REGLES DU JEU
Téléphones en mode silencieux
L’écoute et l’attention mutuelle
Le respect des horaires
Introduction
Rappel sur les domaines de tension
Comment identifier les différentes zones
d’environnement électrique
Les zones et les distances d’environnement
électrique
Les zones autour des canalisations électriques
isolées
l’environnement autour d’un circuit de terre
Synthèse
INTRODUCTION
4
Ces zones sont déterminées par des distances limites définies dans le module.
Les dispositions s'appliquent quels que soient l'ouvrage ou l'installation.
RAPPEL SUR LES DOMAINES DE TENSION
5
TBT U 50 V U 120 V
BT 50 U 1 K V 120 U 1500V
HTA 1 kV U 50 kV 1500 U 75 KV
HTB U 50 KV U 75 KV
COMMENT IDENTIFIER LES DIFFÉRENTES
ZONES D’ENVIRONNEMENT ÉLECTRIQUE
6
La zone 0 : zone d’investigation, elle est située au-delà de la zone 1 et jusqu’à
une distance de 50 mètres.
Les activités organisées dans cette zone doivent faire l’objet d’une évaluation des
risques électriques, sans dépassement de la DLVS (on verra ce que veut dire
plus tard)
ZONES D’ENVIRONNEMENT ÉLECTRIQUE
10
Pour accéder à cette zone, il n’est pas nécessaire d’avoir une habilitation
électrique.
La zone 0 existe que dans un champ libre (dehors)
ZONES D’ENVIRONNEMENT ÉLECTRIQUE
11
En HT, on retrouve la zone 2 : zone de voisinage renforcée dont l’accès est
réservé au personnel Habilité et désigné par l’employeur et autorisé à travailler au
voisinage de pièce nue sous tension (PNST).
ZONES D’ENVIRONNEMENT ÉLECTRIQUE
13
Les titres d’habilitation qui peuvent entrée dans cette zone :Le H0V H1V H2V
H1N H2N H1T H2T HC et HE
Les titres d’habilitation qui peuvent entrée dans cette zone 4 : Le B1V B2V
B1T B2T B1N B2N BR BC et BE
En BT, Elle est établie à 30cm de part et d’autre des PNST . Elle est
confondue avec la DLVR.
En HT, la DMA est la distance limite à ne jamais franchir : elle préserve du
risque d’amorçage et elle est variable selon la tension.
DISTANCES D’ENVIRONNEMENT ÉLECTRIQUE
25
En basse tension BT, l’ouverture d’une armoire, d’un coffret, d’une ENVELOPPE de
MATERIEL électrique est équivalente à l’entrée dans la zone 1 ou dans la zone 4.
Elle détermine une zone autour d’une canalisation isolée visible ou invisible. Elle est
fixée à 50 cm de la canalisation. Dans cette zone, tous les travaux doivent être
effectués selon les modes opératoires établis durant l’analyse du risque électrique.
Les limites de zones (DLVS, DLVR, DMA) doivent être délimitées de manière
visible pour éviter tout accident. Il est aussi possible de supprimer le voisinage
par la pose d'écrans.
CONCLUSION
33
Restez prudent
