– Travaux Dirigés –

UML

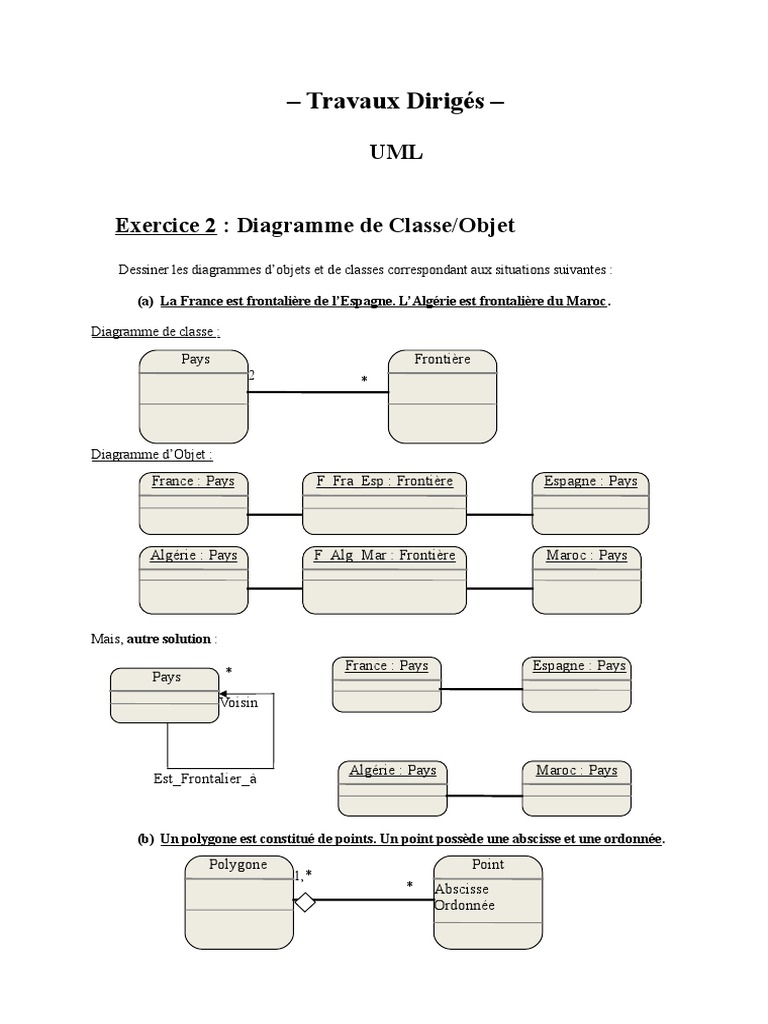

Exercice 2 : Diagramme de Classe/Objet

Dessiner les diagrammes d’objets et de classes correspondant aux situations suivantes :

(a) La France est frontalière de l’Espagne. L’Algérie est frontalière du Maroc.

Diagramme de classe :

Pays Frontière
2 *

Diagramme d’Objet :

France : Pays F_Fra_Esp : Frontière Espagne : Pays

Algérie : Pays F_Alg_Mar : Frontière Maroc : Pays

Mais, autre solution :

France : Pays Espagne : Pays

Pays *

Voisin

Algérie : Pays Maroc : Pays

Est_Frontalier_à

(b) Un polygone est constitué de points. Un point possède une abscisse et une ordonnée.
Polygone Point
1,*
* Abscisse
Ordonnée
(c) Une médiathèque possède des médias, empruntables par les abonnés de la médiathèque.

Médiathèque Média
1,*
*

* *
Emprunte
*
Abonné

(d) Un client demande une réparation. Une réparation est effectuée par un mécanicien.
Elle nécessite des compétences. Un mécanicien possède des compétences.

Client Mécanicien Compétence

* *

1 *
*
Demande Réparation

* *

(e) Une galerie expose des œuvres, faites par des artistes, et représentant des thèmes. Des
clients, accueillis par la galerie, achètent des œuvres.

Galerie Œuvre Artiste

1,* * *
* * *

*
Achète *
*
Thème
Client
