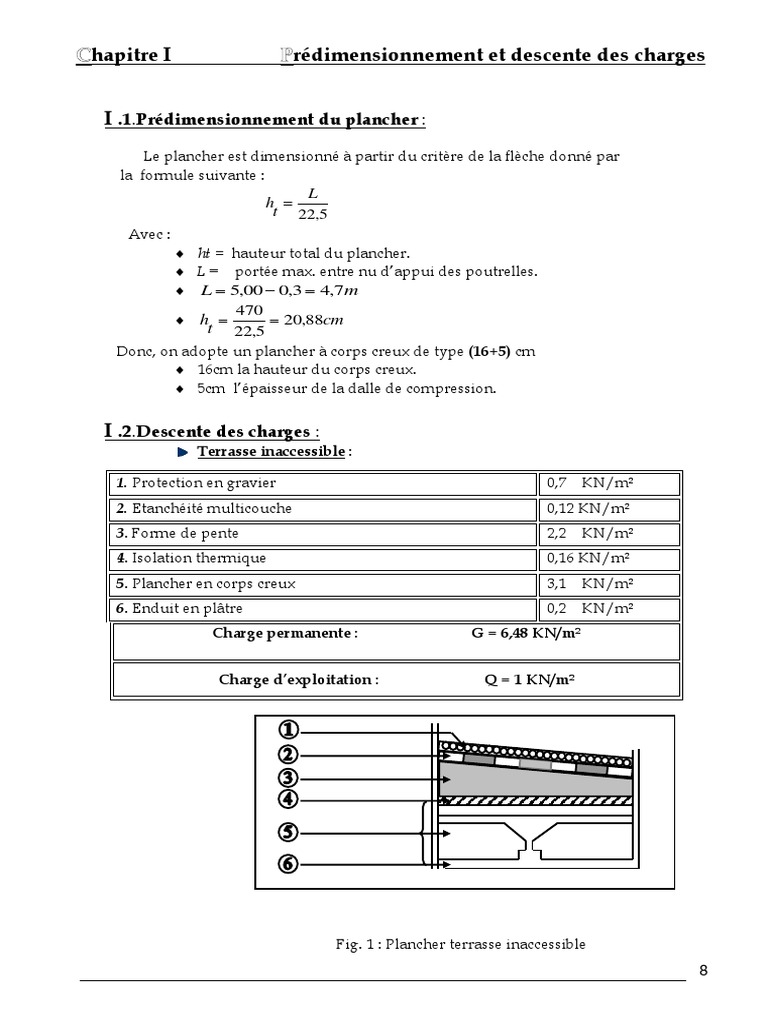

Chapitre I Prédimensionnement et descente des charges

I .1.Prédimensionnement du plancher :
Le plancher est dimensionné à partir du critère de la flèche donné par
la formule suivante :
L
h 
t 22,5
Avec :
 ht = hauteur total du plancher.
 L = portée max. entre nu d’appui des poutrelles.
 L  5,00  0,3  4,7m
470
 h   20,88cm
t 22,5
Donc, on adopte un plancher à corps creux de type (16+5) cm
 16cm la hauteur du corps creux.
 5cm l’épaisseur de la dalle de compression.

I .2.Descente des charges :


Terrasse inaccessible :

1. Protection en gravier 0,7 KN/m²


2. Etanchéité multicouche 0,12 KN/m²
3. Forme de pente 2,2 KN/m²
4. Isolation thermique 0,16 KN/m²
5. Plancher en corps creux 3,1 KN/m²
6. Enduit en plâtre 0,2 KN/m²
Charge permanente : G = 6,48 KN/m²

Charge d’exploitation : Q = 1 KN/m²

Fig. 1 : Plancher terrasse inaccessible


8
Chapitre I Prédimensionnement et descente des charges

Etage courant :

1. Revêtement en carrelage 0,44 KN/m²


2. mortier de pose 0,4 KN/m²
3. Plancher corps creux 3,1 KN/m²
4. Enduit en plâtre 0,2 KN/m²
5. Cloisons légères 1,0 KN/m²
Charge permanente : G = 5,15 KN/m²

Charge d’exploitation : Q = 1,5 KN/m²

R.D.C :

Charge permanente : G = 5,15 KN/m²

Charge d’exploitation : Q = 4 KN/m²

1
2

Fig. 2 : Plancher étage courant et RDC

Dalle pleine :

Carrelage et mortier de pose (e=2cm) 0,90 KN/m²


Lit de sable(e=2cm) 0,36 KN/m²
Dalle pleine en BA (e=15cm) 3,75 KN/m²
Enduit en ciment sous plafond (e=1,5cm) 0,30 KN/m²
Charge permanente : G = 5,31 KN/m²

9
Chapitre I Prédimensionnement et descente des charges

I .3.Vérification de la flèche :

Il faut vérifier que : 5PL4 L


f  
384 EI 500
L  5m

Plancher terrasse :

P  G  Q1  7,48KN/m (Pour une bande de 1m).


E  110003 fc28  110003 253,2.107 KN / m²
bh3 1.0,21
3
I   0,77.103 m 4
12 12
5  7,48  5
4
L
f  3
 0,0024m   0,01m
384  3,2.10  0,77.10
7
500

Plancher étage courant :

P  G  Q1  6,65KN/m (Pour une bande de 1m).

L
f  0,0021   0,01m
500

Plancher RDC :

P  G  Q1  9,15KN/m (Pour une bande de 1m).


L
f  0,0029   0,01m
500

10
