Chapitre II Prédimensionnement et descente des charges

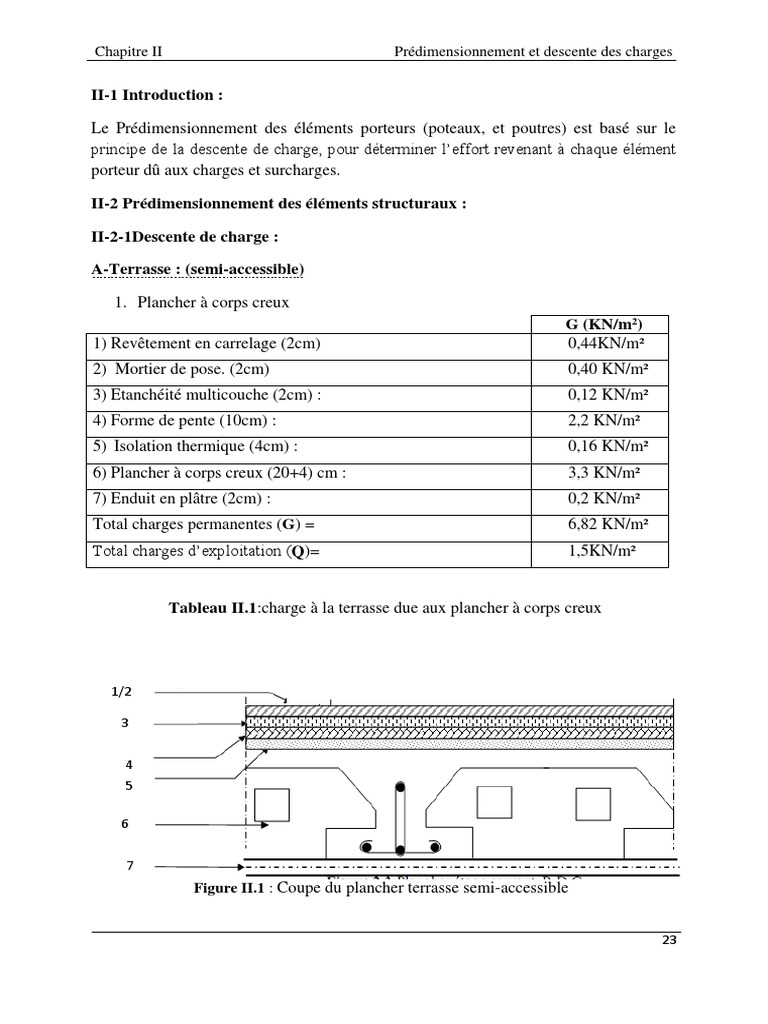

II-1 Introduction :
Le Prédimensionnement des éléments porteurs (poteaux, et poutres) est basé sur le

principe de la descente de charge, pour déterminer l’effort revenant à chaque élément
porteur dû aux charges et surcharges.
II-2 Prédimensionnement des éléments structuraux :
II-2-1Descente de charge :
A-Terrasse : (semi-accessible)
1. Plancher à corps creux

G (KN/m²)
1) Revêtement en carrelage (2cm) 0,44KN/m²
2) Mortier de pose. (2cm) 0,40 KN/m²
3) Etanchéité multicouche (2cm) : 0,12 KN/m²
4) Forme de pente (10cm) : 2,2 KN/m²
5) Isolation thermique (4cm) : 0,16 KN/m²
6) Plancher à corps creux (20+4) cm : 3,3 KN/m²
7) Enduit en plâtre (2cm) : 0,2 KN/m²
Total charges permanentes (G) = 6,82 KN/m²
Total charges d’exploitation (Q)= 1,5KN/m²
Tableau II.1:charge à la terrasse due aux plancher à corps creux
1/2
4
5
7
Figure II.1 : Coupe du plancher terrasse semi-accessible
23
2. Dalle pleine :
G (KN/m²)
3) Etanchéité multicouche (2cm) : 0,12 KN/m²
4) Forme de pente (10cm) : 2,2 KN/m²
5) Isolation thermique (4cm) : 0,16 KN/m²
6) Dalle pleine (15 cm) : 3,75 KN/m²
Tableau II.2:Charge due à la dalle pleine du plancher terrasse
Figure II.2:Coupe du plancher terrasse (dalle plaine)
24
B-Étage courant : (Usage d'habitation)

1. Plancher à corps creux :
G (KN/m²)
3) Lit de sable (2cm) 0,36 KN/m²
4) Plancher corps creux (20+4) 3,3 KN/m²
6) Cloisons de séparation 1,0 KN/m²
Tableau II.3:Charge due à la dalle pleine d’étage courant
Figure II.3: Coupe du plancher étage courant (corps creux)
25
2. Dalle pleine :
G (KN/m²)
3) Lit de sable (2cm) 0,36 KN/m²
4) Dalle pleine (15 cm) 3,75 KN/m²
6) Cloisons de séparation 1,0 KN/m²
Tableau II.4:Charge due à la dalle pleine d’étage courant
Figure .II.4 - Dalle pleine au niveau des étages courant
Surcharge d’exploitation (Q) :
- Plancher RDC (usage de commerce): Q = 3,50 KN/m².
26
Maçonnerie :
1. Murs extérieurs (doubles parois) :

Les murs extérieurs sont en double parois de 30 cm
G (KN/m²)
1) Enduit intérieur en plâtre (2cm) 0,20KN/m²
2) Brique creuse (10 cm) 0,90 KN/m²
3) Lame d’aire (5 cm)
5) Enduit extérieur en ciment (2 cm) 0,36 KN/m²
Tableau II.5:Charge due aux murs extérieurs
Figure II.5: Schéma d’un mur double parois
2. Murs intérieurs (simples parois) :

G (KN/m²)
1) Enduit en plâtre (2cm) 0,20KN/m²
3) Enduit en plâtre (2 cm) 0,20KN/m²
Tableau II.6:Charge due aux murs intérieurs
27
Figure II.6: Schéma d’un mur séparation
II-2-2 Poutres :
Les poutres sont des éléments porteurs horizontaux chargés de reprendre les charges et
surcharges se trouvant sur les planchers pour les retransmettre au poteau.
Leur pré dimensionnement s’effectuer par des formules données par le BAEL91 et
vérifier suivent le règlement parasismique algérien RPA 99. Une vérification de la
rigidité s’effectue à l’aide des formules données par La RDM :
A) Selon les règles BAEL 91 :
 La hauteur h de la poutre doit être :

L h L
15 10
 La largeur b de la poutre doit être :
h
0,4h  b  0,8h
Avec : L
L : portée de la poutre entre nu b
h : hauteur de la poutre Figure .II.7 -Section d’une poutre
b : largeur de la poutre
28
B) selon le RPA 99 pour la zone I :
 La hauteur h de la poutre doit être : h  30cm

 La largeur b de la poutre doit être b  20cm
 Le rapport hauteur largeur doit être h  4

b
L=500-30=470 cm
L L
 Selon le BAEL 91 :  h  => 31.33 ≤ h ≤ 47 (cm) => h= 45 cm
15 10
0,4h  b  0,8h => 18 ≤ b ≤ 36 (cm) =>b=30cm
On prend : h=45 cm et b=30 cm (Figure. II.8)
 Les dimensions des poutres doivent satisfaire à la condition du R.P.A 99
 b ≥ 20 cm ⇒ 30 cm ≥ 20 cm C.V
 h ≥ 30 cm ⇒ 45cm ≥ 30 cm C.V
 <4 ⇒ <4 C.V
II-2-3 Chaînages :
Reliant les portiques entre eux pour ne pas basculées.
On choisie la plus grande portée : L =500-30=470 cm
L L
 Selon le BAEL 91 :  h  => 31.33 ≤ h ≤ 47 (cm) => h= 45 cm
15 10
0,4h  b  0,8h => 18 ≤ b ≤ 36 (cm) =>b=30cm
29
On prend : h=45 cm et b=30 cm (Figure. II.8)
 b ≥ 20 cm ⇒ 30 cm ≥ 20 cm C.V
 h ≥ 30 cm ⇒ 45cm ≥ 30 cm C.V
 <4 ⇒ <4 C.V
h=45 cm
b= 30 cm
Figure .II.8 -Section de poutre et de chaînage
II-2-4 Dalles :
A- Dalle à corps creux :
1. Épaisseur du plancher :
Ces choix ont été justifiés pour des questions économiques et aussi de la bonne qualité des
isolations acoustiques et thermiques. Il est pré dimensionné de façon à minimiser la flèche
durant la vie de l’ouvrage à partir de la relation:
h : Épaisseur du plancher
: La portée maximale entre nus d’appuis des poutrelles.
L= 5-0,3=4,7 m
30
Choix : Nous optons pour un plancher à corps creux de 24cm (20+4)
-Hauteur du corps creux est égale à 20 cm
-Épaisseur de la dalle de compression égale à 4 cm
2. Prédimensionnement des poutrelles :

b
h0
ht
b1 bo b1
Figure .II.9 -Section d’une poutrelle
h0= 4 cm (dalle de compression)
ht= 24 cm (corps creux + dalle de compression)
Calcul de b0 :
0,40 ht ≤ b0 ≤ 0,80 ht 0,40×24≤ b0 ≤ 0,80 ×24
9,6 cm ≤ b0 ≤ 19,2 cm
Donc on prend : b0= 12 cm
Calcul de la largeur "b" de la table de compression :
b=2b1+b0
= min [( ); ( ); (6h0 ≤ b1 ≤ 8h0)]
31
l1: distance entre deux axes des deux poutrelles l1=60 cm
l : la portée maximal du chainage entre nus
l=500 -30 =470 m
b1 = min [( );( ) ; (24 ≤ b1 ≤ 32)]
b1= min [24 ; 47 ; (24 ≤ b1 ≤ 32)]

Soit b1= 24cm
60cm
b = 2b1+b0 cccm
cmvm
4cm
b = (2 24) +12
cccm
24cm cmvm
Donc : b = 60cm cccm
cmvm
24cm 12cm 24cm

cccm cccm cccm
cmvm cmvm cmvm
Figure .II.10-Section d’une poutrelle
B- Dalle pleine :
Selon BAEL L'épaisseur de la dalle est donné par :
Tel que :
L : longueur on portée de la poutre
H : épaisseur de la dalle
10 ≤ h ≤ 16.66 (cm) => on prend h =15 cm
32
II-2-5 L’acrotère :
L’acrotère est un élément de sécurité qui se situe au niveau de la terrasse, il forme

en quelque sorte un petit garde corps.
20
60
10
50
10
Figure II.11:Dimension de l’acrotère
Surface de l’acrotère :
S = (0. 1 × 0.6) + (0.1 × 0.08) +1/2 (0.02 × 0.1) = 0.069 m2
Charge Permanente:
G=S×1,00×25
G=0,069×1,00×25
G=1, 725 KN/ml
- Enduit extérieur en ciment (2 cm) 0,36 KN/ml
- Enduit intérieur en ciment (2 cm) 0,36 KN/ml
G acrotère = 1,725 + (0,36×2)=2,445 KN/ml
33
II-2-6 Voile :
A-Voiles de contreventement :
Selon RPA99 version 2003(page 70, passage7.7)
L≥4a:
he
a
20
he : hauteur libre entre deux étages
e
he
Figure II.12:Coupe de voile en élévation
On a: he =2,61 m → a ≥ 2,61/20 = 0,13 m pour les étages.
he =3,63m → a ≥ 3,63/20 = 0,18m pour le RDC.
Donc on prend : e = 20 cm
N.B : condition RPA 99 version 2003 a  15 cm est vérifiée
B-Voile périphérique:
Ces voiles sont conçus pour reprendre les poussés des terres
On a : he =2,55 m → a ≥ 2,55/20 = 0,13 m pour le sous-sol
D’après RPA99 version 2003 on a : a  15 cm donc on adopte : e= 20 cm
34
II-2-7 Poteaux :
A-Prédimensionnement selon BAEL 91 :
Le Prédimensionnement s’effectuer de la manière suivante :
 .N u
Br 
 fbu As f e 

 0.9  0.85 

 Br  s 
Avec :
AS : section d’acier minimale ; AS =1%

B
 b  1.50.
fc28 : contrainte de compression du béton à 28 jours …. 
 f c 28  25MPa.
 s  1.15.
fe : contrainte limite élastique des aciers ………………. 
 f e  400MPa.
0.85  f c 28
f bu  Donc f bu  14.2MPa.
  b
Br. : la section réduite d’un poteau obtenue en déduisant de la section réelle 1cm
d’épaisseur sur tout son périphérique tel que :
Poteaux rectangulaires …………… Br  a  2b  2 On a a  b  a  Br  2 .
2
 
  1  0.2 
 35 
: Coefficient de flambement des poteaux
: Élancement géométrique
On cherche d’atteindre = 35 pour que toute les armatures principales

participent à la résistance (les armatures augmentent le plus efficacement la
rigidité dans le plan du flambement).
2
 35 
D’où   1  0.2   β = 1.2
 35 
35
fe 400
  348 MPa.
S 1.15
1,2
Br  Nu
Donc : 14,2
 0,85  0,01  348
0,9
 Br  0.064.N u
À partir de Br , seront fixées les sections des poteaux telle que :
N u  1.35  G  1.5  Q
Avec :
 G: Charge permanente.
 Q: Charge d’exploitation.
 Nu : Effort normal ultime.
Le calcul de Nu sera effectué à partir de la descente de charges
36
On a 3 types de Poteau à calculer
Poteau Poteau
central de rive
Poteau
d’angle
Figure II.13: Plan de repérage des poteaux
37
Dégression des surcharges :
- soit Q0 la surcharge appliquée au toit ou à la terrasse de couverture,

- soit Qi la surcharge appliquée à l’étage numéraux i, les étages étant numérotés de
haut en bas ; on calcule ∑i : surcharge totale à considéré au-dessous du plancher de
l’étage n0 : i.
Q0 ∑0 = Q0
Q1 ∑1 = Q0 + Q1
Q2 ∑2 = Q0 + 0, 95 (Q1 + Q2)
Q3 ∑3 = Q0 + 0, 9 (Q1 + Q2 + Q3)
Q4 ∑4 = Q0 + 0, 85 (Q1 + Q2 + Q3 + Q4)
3  n in
Qn ∑i = Q0   Qi pour n ≥ 5.
2n i 1
Figure II.14: Loi de dégression des surcharges
38
1. calcul de poteau central :
2,35 m 2,35 m
S= (5-0,3) × (5-0,3) = 22,09 m2 5,5225 m2 5,5225 m2 2,35 m
5,5225 m2 5,5225 m2 2,35 m
Figure II.15: Surface afférente d’un poteau central
Poteau 9 éme étage : (terrasse semi-accessible)
Elément G0 (KN) Q0(KN)

Plancher terrasse 6,82×22,09=150,65
poutre principale 0,30×0,45×25× (5-0.3)=15,86
poutre secondaire 0,30×0,45×25× (5-0.3)=15,86 22,09×1,5=33,14
poteau 0,3×0,3×25×3,06=6,885
Totale 189,255
Tableau II.7:Charges de terrasse
Donc :
Br  0,064  305,21  10  Br  195.33cm 2
Br  a  2  b  2 ⇒
On adopte (30 30) cm2.
39
Poteau 8 éme étage :

Plancher E.C 5,7 ×22,09=125,91
poteau 0,3×0,3×25×3,06=6,885
Totale 164,52
Tableau II.8:Charges d’étage courant
Donc :
Br  0,064  577,02  10  Br  369,29cm 2
Br  a  2  b  2 ⇒
843,86 KN
Donc :
Br  0,064  843,86 10  Br  540,07cm 2
Br  a  2  b  2 ⇒
40
Les résultats des différents niveaux sont regroupés dans le tableau (II.9)
Niveau G Q Nu Br a=b section adoptée

ème
9 étage 189,26 33,14 305,21 195,33 15.98 30 30
ème
8 étage 353,78 66,25 577.02 369,29 21,22 30 30
7 ème étage 518,30 96,11 843,86 540,07 25,24 30 30
6 ème étage 682,56 122,62 1105,39 707,45 28,60 30 30
5 ème étage 847,34 145,82 1362,64 872,07 31,53 35 35
4 ème étage 1011,86 165,70 1614,56 1033,32 34,15 35 35
3 ème étage 1176,38 182,27 1861.52 1191,37 36,52 40 40
2 ème étage 1340,90 198,71 2108,28 1349,30 38,73 40 40
1ère étage 1529,42 215,41 2387,83 1528,21 41,09 45 45
RDC 1672,23 231,98 2605,48 1667,50 42,84 45 45
SOUS SOL 1836,61 277,27 2895,33 1853,01 45,05 50 50
Tableau II.9: Prédimensionnement des poteaux centraux
1. calcul de poteau de rive :

0,2 m
Dalle pleine
Ep=15 cm
2,35 m
2,35 m
Figure II.16: Surface afférente d’un poteau de rive
41
-Planche corps creux :
S= (2,35 2,35) 2= 11,05 m2
-Dalle pleine :
S= 0,2× (5-0.3)=0,94 m2
Poteau 9 éme étage : (terrasse semi-accessible)

Plancher terrasse (corps creux) 6,82×11,05=77,88
Plancher terrasse (dalle pleine) 7,27×0,94=6,83
poutre principale 0,30×0,45×25× (5-0.3)=15,86 11,99×1,5=17,99
poutre secondaire 0,30×0,45×25× (5-0.3)=15,86
poteau 0,3×0,3×25×3,06=6,885
Acrotère 2,445× (5-0.3)=11,49
Totale 134,81
Donc :
Br  0,064  305,21  10  Br  133,74cm 2
Br  a  2  b  2 ⇒
42
Poteau 8 ème étage :

Plancher E.C (corps creux) 5,7×11,05=62,99
Plancher E.C (dalle pleine) 6,15×0,94=6,83
poutre principale 0,30×0,45×25× (5-0.3)=15,86 11,99×1,5=17,99
poutre secondaire 0,30×0,45×25× (5-0.3)=15,86
poteau 0,3×0,3×25×3,06=6,885
Murs extérieurs 2,76× 4,7×2,61=33,86
Totale 142,29
Donc :
Br  0,064  428,06  10  Br  273,96cm 2
Br  a  2  b  2 ⇒
644,43KN
Donc :
Br  0,064  640,95  10  Br  412,44cm 2
Br  a  2  b  2 ⇒
43
Le tableau II.12 regroupe les différents résultats :

ème
9 étage 134,81 17,99 208,98 133,74 13,56 30 30
ème
8 étage 277,10 35,98 428,08 273 ,96 18 ,55 30 30
7 ème étage 419,39 52,17 644,43 412,44 22,30 30 30
6 ème étage 561,68 66,56 858,11 549,19 25,43 30 30
5 ème étage 703,97 79,16 1069,10 684,22 28,16 30 30
4 ème étage 846,26 89,95 1277,37 817,52 30,59 35 35
3 ème étage 988,55 98,95 1482,97 949,10 32,81 35 35
2 ème étage 1130,84 107,94 1688,54 1080,67 34,87 35 35
1ère étage 1273,13 116,94 1894,14 1212,25 36,82 40 40
RDC 1430,94 125,93 2120,66 1357,22 38,84 40 40
SOUS SOL 1642,41 150,51 2443,02 1563,53 41,54 45 45
Tableau II.12: Prédimensionnement des poteaux de rive
1. calcul de poteau d’angle :
S= 2,35 × 2,35 = 5,52 m2

2,35 m
2,35 m
Figure II.17: Surface afférente d’un poteau d’angle
44
Poteau 9 ème étage : (terrasse semi-accessible)

Plancher terrasse (corps creux) 6,82×5,52=37,65
poteau 0,3×0,3×25×3,06=6,885
Acrotère 2,445× (5-0.3)=11,49
Totale 87,75
Donc :
Br  0,064  130,88  10  Br  83,76cm 2
Br  a  2  b  2 ⇒

Plancher E.C (corps creux) 5,7×5,25=29,93
poutre secondaire 0,30×0,45×25× (5-0.3)=15,86 5,52×1,5=8.28
poteau 0,3×0,3×25×3,06=6,885
Murs extérieurs 2,76× 4,7×2,61=33,86
Totale 102,40
45
Donc :
Br  0,064  272,54  10  Br  180,19cm 2
Br  a  2  b  2 ⇒
430,96KN
Donc :
Br  0,064  640,95  10  Br  275,81cm 2
Br  a  2  b  2 ⇒
46
Le tableau II.15 récapitule les résultats :

ème
9 étage 87,75 8,28 130,88 83,76 11,52 30 30
ème
8 étage 190,15 16,56 281,54 180,19 15,42 30 30
7 ème étage 292,55 24,01 430,96 275,81 18,60 30 30
6 ème étage 394,95 30,64 579,14 370,65 21,25 30 30
5 ème étage 497,35 36,43 726,07 464,68 23,55 30 30
4 ème étage 599,75 41,40 871,76 557,93 25,62 30 30
3 ème étage 702,15 45,54 1114,70 713,41 28,71 30 30
2 ème étage 804,55 49,68 1160,66 742,82 29,25 30 30
1ère étage 906,95 53,82 1305,11 835,27 30,90 35 35
RDC 1011,64 57,96 1452,65 929,70 32,49 35 35
SOUS SOL 1127,13 69,28 1625,55 1040,35 34,25 35 35
Tableau II.15: Prédimensionnement des poteaux d’angle
A L’issue de ce Prédimensionnement des différents tableaux (centre, rive, angle),

on regroupe les résultats dans le tableau II.16
Niveau Hauteur d’étage H (m) section adoptée

9 ème étage 3,06 30 30
8 ème étage 3,06 30 30
7 ème étage 3,06 30 30
6 ème étage 3,06 30 30
5 ème étage 3,06 35 35
4 ème étage 3,06 35 35
3 ème étage 3,06 40 40
2 ème étage 3,06 40 40
1ère étage 3,06 45 45
RDC 4,08 45 45
SOUS SOL 3,00 50 50
Table II.16. Prédimensionnement final des poteaux par étage
47
4- vérification selon RPA 99 :
La section obtenue doit vérifier les conditions imposées par le RPA 99 v 2003, ce qui
s’écrit :
 min b1, h1  25cm en Zone I

min b1, h1 
he

20
1 b1
   4.
4 h1

min b1, h1  25cm
Section minimale de poteau (30 30) C.V
 min b1, h1 

he
20
3,06  0, 45
 13,05 cm C.V
20
he 4,08  0, 45
  18,15 cm C.V
20 20
3,00  0, 45
 12,75 cm C.V
20
Les poteaux ont une section carrée b1, h1
Donc :
b1
 h1  1 ⇒ C.V
Condition a vérifié pour les poutres :
48
Figure. II.18: Dimensions à respecter pour les poutres
 1er type de poteau (30 30) : C.V
 2eme type de poteau (35 35) : C.V
C-Vérification au flambement :
Il faut vérifier si
lf
 Avec :
imin
49
 : l’élancement du poteau.
 l : Longueur du flambement.
f
 l 0 : Hauteur d’étage.
 imin : Rayon de giration.
 I min : l’inertie du poteau.
 S : Section de poteaux.
Section du poteau
l0 lf Imin S imin
(cm) (m) (m) (m4) (m2) (m) λ λ < 50
4
30 30 3,06 3,06 6,75  10 0,09 0,086 35.58 OK
3
35 35 3,06 3,06 1,25  10 0,1225 0,10 30.6 OK
3
40 40 3,06 3,06 2,13  10 0,16 0,115 26.60 OK
3
45 45 3,06 3,74 3,41  10 0,2025 0,13 32.52 OK
3
45 45 4,08 4,08 3.41  10 0,2025 0,13 31,38 OK
3
50 50 3,00 3,00 5,21  10 0,25 0,14 21,42 OK
Table II.17. Vérification au flambement
II-3.Conclusion :
L’étape du Prédimensionnement des éléments structuraux et non structuraux de la

structure est achevée en respectant les différents règlements de dimensionnement.
La prochaine étape consiste à l’étude des planchers.
50

11 Chapitre 2

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

11 Chapitre 2

Transféré par

Droits d'auteur :

Formats disponibles

Chapitre II Prédimensionnement et descente des charges

Le Prédimensionnement des éléments porteurs (poteaux, et poutres) est basé sur le

II-2 Prédimensionnement des éléments structuraux :

1. Plancher à corps creux

Tableau II.1:charge à la terrasse due aux plancher à corps creux

Tableau II.2:Charge due à la dalle pleine du plancher terrasse

Figure II.2:Coupe du plancher terrasse (dalle plaine)

B-Étage courant : (Usage d'habitation)

Tableau II.3:Charge due à la dalle pleine d’étage courant

Figure II.3: Coupe du plancher étage courant (corps creux)

Tableau II.4:Charge due à la dalle pleine d’étage courant

Figure .II.4 - Dalle pleine au niveau des étages courant

Surcharge d’exploitation (Q) :

- Plancher RDC (usage de commerce): Q = 3,50 KN/m².

1. Murs extérieurs (doubles parois) :

Tableau II.5:Charge due aux murs extérieurs

Figure II.5: Schéma d’un mur double parois

2. Murs intérieurs (simples parois) :

Tableau II.6:Charge due aux murs intérieurs

Figure II.6: Schéma d’un mur séparation

A) Selon les règles BAEL 91 :

 La hauteur h de la poutre doit être :

L : portée de la poutre entre nu b

h : hauteur de la poutre Figure .II.7 -Section d’une poutre

B) selon le RPA 99 pour la zone I :

 La hauteur h de la poutre doit être : h  30cm

 Le rapport hauteur largeur doit être h  4

0,4h  b  0,8h => 18 ≤ b ≤ 36 (cm) =>b=30cm

On prend : h=45 cm et b=30 cm (Figure. II.8)

 Les dimensions des poutres doivent satisfaire à la condition du R.P.A 99

Reliant les portiques entre eux pour ne pas basculées.

On choisie la plus grande portée : L =500-30=470 cm

0,4h  b  0,8h => 18 ≤ b ≤ 36 (cm) =>b=30cm

On prend : h=45 cm et b=30 cm (Figure. II.8)

A- Dalle à corps creux :

Choix : Nous optons pour un plancher à corps creux de 24cm (20+4)

-Hauteur du corps creux est égale à 20 cm

-Épaisseur de la dalle de compression égale à 4 cm

2. Prédimensionnement des poutrelles :

Figure .II.9 -Section d’une poutrelle

h0= 4 cm (dalle de compression)

ht= 24 cm (corps creux + dalle de compression)

0,40 ht ≤ b0 ≤ 0,80 ht 0,40×24≤ b0 ≤ 0,80 ×24

Donc on prend : b0= 12 cm

Calcul de la largeur "b" de la table de compression :

= min [( ); ( ); (6h0 ≤ b1 ≤ 8h0)]

l1: distance entre deux axes des deux poutrelles l1=60 cm

l : la portée maximal du chainage entre nus

l=500 -30 =470 m

b1 = min [( );( ) ; (24 ≤ b1 ≤ 32)]

b1= min [24 ; 47 ; (24 ≤ b1 ≤ 32)]

24cm 12cm 24cm

Selon BAEL L'épaisseur de la dalle est donné par :

L : longueur on portée de la poutre

10 ≤ h ≤ 16.66 (cm) => on prend h =15 cm

L’acrotère est un élément de sécurité qui se situe au niveau de la terrasse, il forme

Figure II.11:Dimension de l’acrotère

- Enduit extérieur en ciment (2 cm) 0,36 KN/ml

- Enduit intérieur en ciment (2 cm) 0,36 KN/ml

G acrotère = 1,725 + (0,36×2)=2,445 KN/ml

Selon RPA99 version 2003(page 70, passage7.7)

he : hauteur libre entre deux étages

Figure II.12:Coupe de voile en élévation
