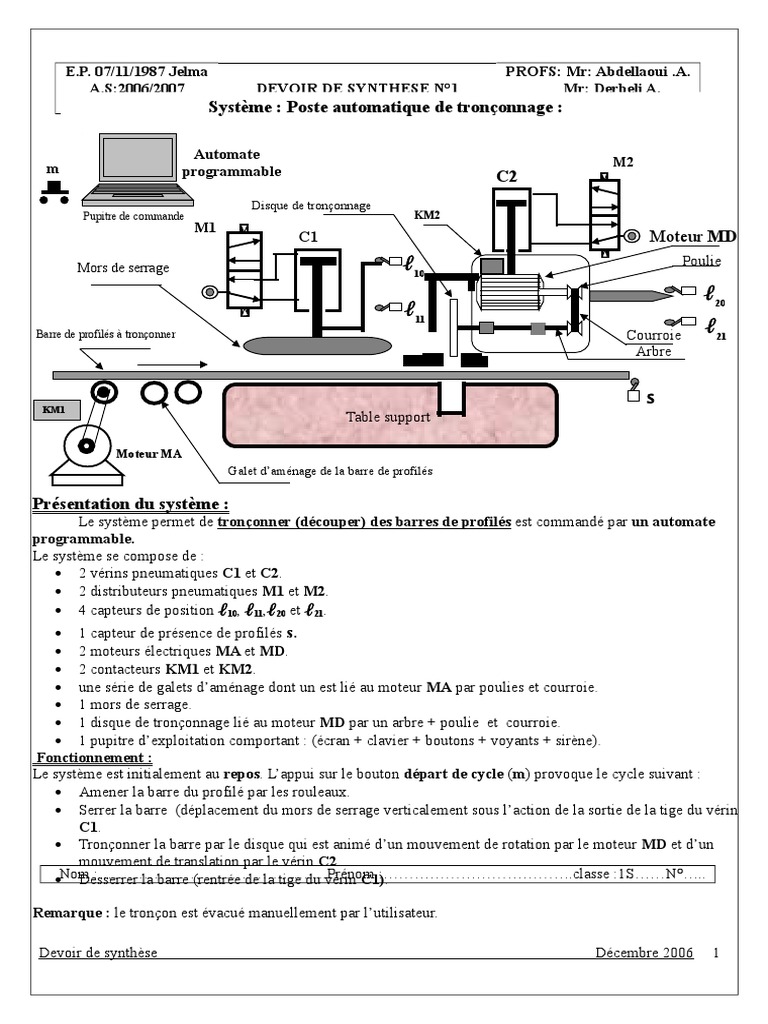

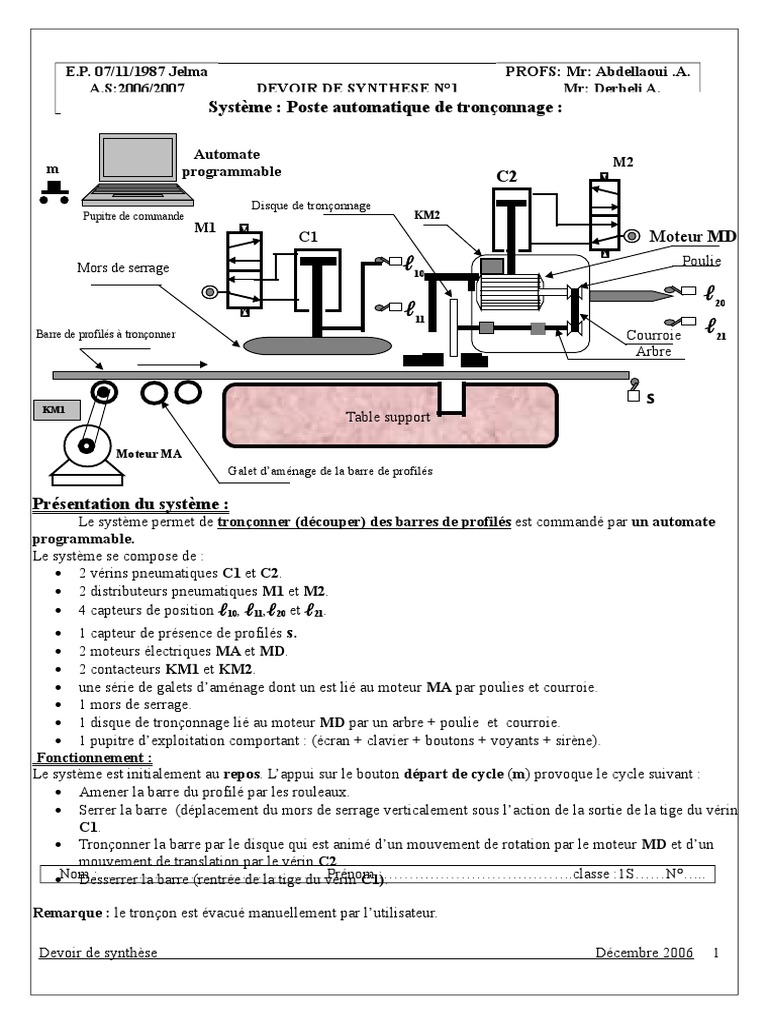

E.P. 07/11/1987 Jelma PROFS: Mr: Abdellaoui .A.

A.S:2006/2007 DEVOIR DE SYNTHESE N°1 Mr: Derbeli A.

Durée: 2 heures Système : Poste
Technologie
automatique de tronçonnage :Mr: Hamdi H.

Automate
M2
m programmable C2
Disque de tronçonnage
Pupitre de commande KM2
M1
C1 Moteur MD
Mors de serrage ℓ 10 Poulie

ℓ 20
ℓ 11
Barre de profilés à tronçonner Courroie
ℓ 21
Arbre

s
KM1
Table support

Moteur MA
Galet d’aménage de la barre de profilés

Présentation du système :
Le système permet de tronçonner (découper) des barres de profilés est commandé par un automate
programmable.
Le système se compose de :
 2 vérins pneumatiques C1 et C2.
 2 distributeurs pneumatiques M1 et M2.
 4 capteurs de position ℓ 10, ℓ 11,ℓ 20 et ℓ 21.
 1 capteur de présence de profilés s.
 2 moteurs électriques MA et MD.
 2 contacteurs KM1 et KM2.
 une série de galets d’aménage dont un est lié au moteur MA par poulies et courroie.
 1 mors de serrage.
 1 disque de tronçonnage lié au moteur MD par un arbre + poulie et courroie.
 1 pupitre d’exploitation comportant : (écran + clavier + boutons + voyants + sirène).
Fonctionnement :
Le système est initialement au repos. L’appui sur le bouton départ de cycle (m) provoque le cycle suivant :
 Amener la barre du profilé par les rouleaux.
 Serrer la barre (déplacement du mors de serrage verticalement sous l’action de la sortie de la tige du vérin
C1.
 Tronçonner la barre par le disque qui est animé d’un mouvement de rotation par le moteur MD et d’un
mouvement de translation par le vérin C2.
Nom : ……………………………………..Prénom
Desserrer :……………………………….classe :1S……N°…..
la barre (rentrée de la tige du vérin C1).

Remarque : le tronçon est évacué manuellement par l’utilisateur.

Devoir de synthèse Décembre 2006 1

 Travail Demandé
Partie I : modélisation.
1. Définir les matières d’œuvre : entrante (Moe) et sortante (Moe). (1pt)
 MOe :………………………………………………………………………….
 MOs : …………………………………………………………………………
2. Donner la fonction globale (F.G) du système : (0.5pt)
 F.G :………………………………………………………….……………….
3. Indiquer la nature de la matière d’œuvre : (0.5)
………………………………………………………………………………………………..
4. Préciser la valeur ajoutée (V.A) apportée par le système à la matière d’œuvre : (0.5pt)
………………………………………………………………………………… ……………
5. Modéliser le système : (2.5 pts)

………………..
…………+
………….. ………………….
.
………………… ………………………………
….. ……………………
………………………………
……………………
……………………
…………………… …….
…
Partie II : structure du système technique.

1. Identifier la partie commande (P.C) du système : (0.5 pt)

…………………………………………………………………………………………………….
2. Identifier les éléments de la partie opérative : (2 pts)

Actionneurs Effecteurs
 …………………………………..
 Galet d’aménage de la barre.
 ………………………………….
 …………………………………  ……………………………….
 ………………………………….  ………………………………..
 ………………………………..

3. Identifier les éléments d’interface du système : (1 pt)

Capteurs Préactionneurs

 ……………………………………………  ………………………………………………

Devoir de synthèse Décembre 2006 2

 Nom : ……………………………………..Prénom :……………………………….classe :1S……N°…..
4. Compléter la chaîne fonctionnelle suivante :(2.25pts)
……………….
………..

M1,…………… C1,……….. - Mors de

……… serrage
………… - ……. .
………… ……..
Voyant
+ Sirène ………… …-
……..
-……….
……… ℓ 10,
……… P.C
…………….. P.O

……………….
5. Relation entre l’opérateur et le système :

Compléter le tableau ci-dessous par les termes suivants. (1.25pts)

Bouton poussoir, sirène, écran, clavier, voyant.

Pour assurer le dialogue de l’opérateur vers la P.C Pour assurer le dialogue de la P.C vers
l’opérateur

Partie III : GRAFCET :

1. donner dans l’ordre les différentes taches assurées par le système : (1.25pts)
1ére tache :……………………………………………………………………
2éme tache :…………………………………………………………………..
3éme tache :…………………………………………………………………..
4éme tache :…………………………………………………………………..
5éme tache :…………………………………………………………………..
2. compléter le tableau suivant :(3.25pts)

N° de la tache Description de la tache Début de la tache Fin de la tache

0 Attendre ……………………….. Départ de cycle
1 ………………………… …………………………. …………………………
2 ………………………… ………………………… …………………………
3 ………………………… …………………………. …………………………
4 …………………………. …………………………. ………………………….
Nom : ……………………………………..Prénom :……………………………….classe :1S……N°….

Devoir de synthèse Décembre 2006 3

3. Etablir le grafcet d’un point de vue du système (2.25pts)

0 Attendre
…………………………..

1 …………………………..
…………………………..

2 ………………………….
…………………………..
T2/3
3 …………………………..
…………………………..

4. a) Indiquer sur ce grafcet la condition de validation de la transition encerclée.(0.25pt)

b) donner les conditions de franchissement de la transition encerclée sur le grafcet :(0.5pts)
 ...........................................
 ...........................................
c) comment évolue le système si cette transition est franchie? (0.5pt)
...............................................................
...............................................................

Devoir de synthèse Décembre 2006 4
