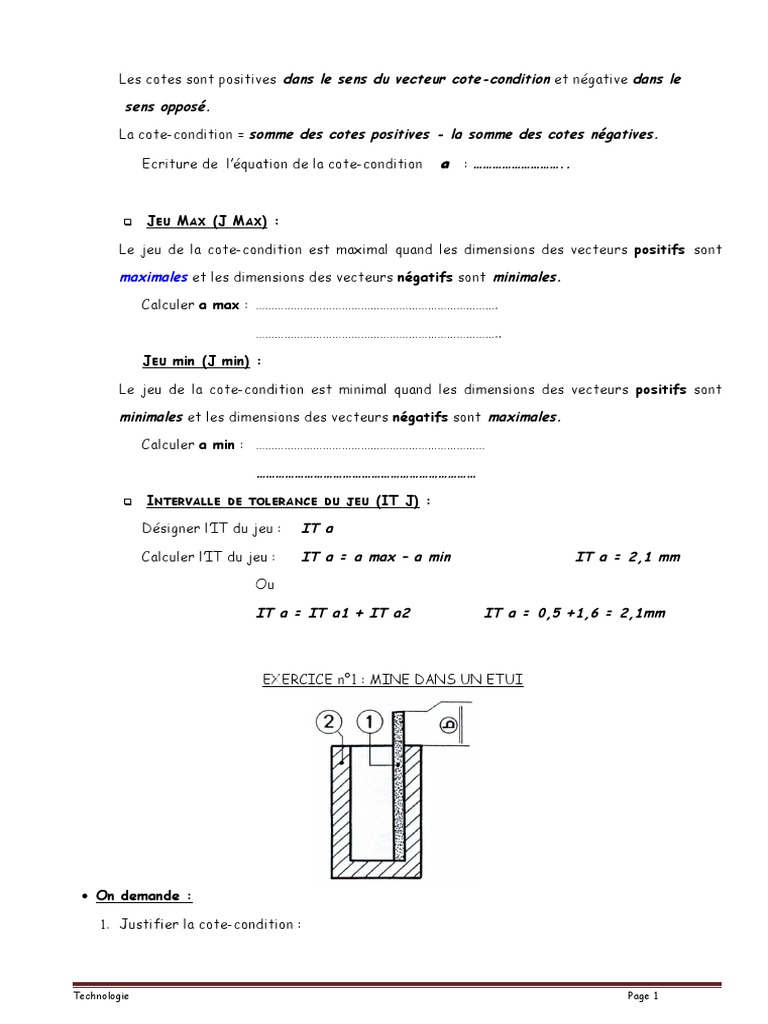

Les cotes sont positives dans le sens du vecteur cote-condition et négative dans le

sens opposé.

La cote-condition = somme des cotes positives - la somme des cotes négatives.

Ecriture de l’équation de la cote-condition a : ………………………..

 JEU MAX (J MAX) :

Le jeu de la cote-condition est maximal quand les dimensions des vecteurs positifs sont

maximales et les dimensions des vecteurs négatifs sont minimales.

Calculer a max : ………………………………………………………………….

…………………………………………………………………..

JEU min (J min) :

Le jeu de la cote-condition est minimal quand les dimensions des vecteurs positifs sont

minimales et les dimensions des vecteurs négatifs sont maximales.

Calculer a min : ………………………………………………………………

……………………………………………………………

 INTERVALLE DE TOLERANCE DU JEU (IT J) :

Désigner l’IT du jeu : IT a

Calculer l’IT du jeu : IT a = a max – a min IT a = 2,1 mm

Ou

IT a = IT a1 + IT a2 IT a = 0,5 +1,6 = 2,1mm

EXERCICE n°1 : MINE DANS UN ETUI

 On demande :

1. Justifier la cote-condition :

Technologie Page 1
  Cote-condition b :

………………………………………………………………………………..
2. Tracer la chaîne de cotes relative au vecteur cote-condition b .

3. Ecrire l’ équation de projection de la cote-condition :

b = …………………………..….…..

EXERCICE n°2 : ASSEMBLAGE PAR RIVET

 On demande :

1. Justifier la cote-condition :

 Cote-condition a : ……………………………………………………………
………………………………………………………

2. Tracer la chaîne de cotes relative au vecteur cote-condition a .

3. Ecrire l’ équation de projection de la cote-condition :

a = …………………………..….…..
EXERCICE n°3 : ASSEMBLAGE PAR VIS
d
e

Technologie Page 2
On demande :

1. Justifier les cotes-condition :

 Cote-condition d :

………………………………………………………………………………..
 Cote-condition e :

………………………………………………………………………………..
2. Tracer la chaîne de cotes relative aux vecteurs cote-condition d et e .

3. Ecrire les équations de projection des cotes-condition :

d = …………………………..….….. e = …………………………..….…..

Reporter sur le dessin de la vis (1) ci-dessous,les deux cotes fonctionnelles issues des chaînes de

cotes relatives aux cotes-condition d et e .

EXERCICE n°4 : GUIDAGE EN TRANSLATION

Technologie Page 3
On demande :

1. Justifier la cote-condition :

 Cote-condition a : …………………………………………………
…………………………………………………

2. Tracer la chaîne de cotes relative au vecteur cote-condition a .

3. Ecrire l’ équation de projection de la cote-condition :

a = …………………………..….…..

Technologie Page 4
EXERCICE n°5 : MONTAGE D’UN GALET

4 Anneau élastique

3 Galet

2 Chape

1 Axe

 On demande :

1. Justifier les cotes-condition :

 Cote-condition a : ……………………………………………………………
……………………………………………………………

 Cote-condition b : …………………………………………………………
………………………………………………………

2. Tracer la chaîne de cotes relative aux vecteurs cote-condition a et b .

3. Reporter sur les dessins ci-dessous,les cotes fonctionnelles issues des chaînes de cotes

relatives aux cotes-condition a et b :

Technologie Page 5
 Ecrire les équations de projection des cotes-condition :

a = …………………………..….….. b = …………………………..….…..

4. Ecrire les équations donnant “b mini” et “b maxi”

bmini = …………………………………….….. bMaxi = …………………………..….………..

5. Calculer la cote tolérancée b1, pour cela :

 On donne :
+0,2 0 0

0 -0,06 -0,05
b = 0,1 b4 = 1,2 h11 (1,2 ) b2 = 25

a) Calculer b1 mini :
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………

b1 mini = …………….…….
b)Calculer b1 maxi :
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………

b1 Maxi = ………………….
c) Donner la cote nominale puis calculer l’écart inférieur et l’écart supérieur de la cote

tolérancée b1 :
…………………………………………………………………………………
………………………………………………………………………………………
……………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
……………………………………………………………………………………

Ecrire la cote b1 :

b1 = …………………...…….

Technologie Page 6
