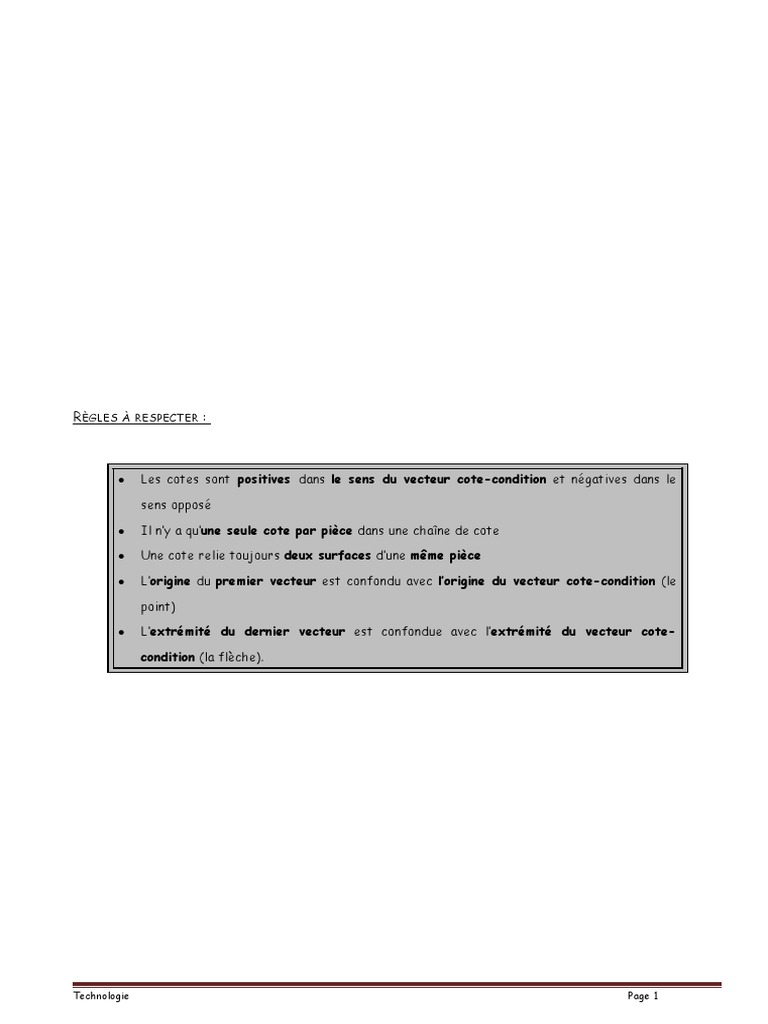

Les cotes sont positives dans le sens du vecteur cote-condition et négatives dans le
sens opposé
Il n’y a qu’une seule cote par pièce dans une chaîne de cote
L’origine du premier vecteur est confondu avec l’origine du vecteur cote-condition (le
point)
Technologie Page 1
IV) EQUATION DE PROJECTION ET CALCUL :
a2 min. = 54,2 mm
EQUATION DE PROJECTION :
Les cotes sont positives dans le sens du vecteur cote-condition et négative dans le
sens opposé.
Le jeu de la cote-condition est maximal quand les dimensions des vecteurs positifs sont
…………………………………………………………………..
Le jeu de la cote-condition est minimal quand les dimensions des vecteurs positifs sont
……………………………………………………………
Ou
Technologie Page 2
On demande :
1. Justifier la cote-condition :
Cote-condition b :
………………………………………………………………………………..
2. Tracer la chaîne de cotes relative au vecteur cote-condition b .
b = …………………………..….…..
On demande :
1. Justifier la cote-condition :
Cote-condition a : ……………………………………………………………
………………………………………………………
a = …………………………..….…..
EXERCICE n°3 : ASSEMBLAGE PAR VIS
Technologie Page 3
d
e
On demande :
Cote-condition d :
………………………………………………………………………………..
Cote-condition e :
………………………………………………………………………………..
2. Tracer la chaîne de cotes relative aux vecteurs cote-condition d et e .
d = …………………………..….….. e = …………………………..….…..
Reporter sur le dessin de la vis (1) ci-dessous,les deux cotes fonctionnelles issues des chaînes de
Technologie Page 4
On demande :
1. Justifier la cote-condition :
Cote-condition a : …………………………………………………
…………………………………………………
a = …………………………..….…..
Technologie Page 5
EXERCICE n°5 : MONTAGE D’UN GALET
4 Anneau élastique
3 Galet
2 Chape
1 Axe
On demande :
Cote-condition a : ……………………………………………………………
……………………………………………………………
Cote-condition b : …………………………………………………………
………………………………………………………
3. Reporter sur les dessins ci-dessous,les cotes fonctionnelles issues des chaînes de cotes
Technologie Page 6
Ecrire les équations de projection des cotes-condition :
a = …………………………..….….. b = …………………………..….…..
On donne :
+0,2 0 0
0 -0,06 -0,05
b = 0,1 b4 = 1,2 h11 (1,2 ) b2 = 25
a) Calculer b1 mini :
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
b1 mini = …………….…….
b)Calculer b1 maxi :
……………………………………………………………………………………
……………………………………………………………………………………
……………………………………………………………………………………
b1 Maxi = ………………….
c) Donner la cote nominale puis calculer l’écart inférieur et l’écart supérieur de la cote
tolérancée b1 :
…………………………………………………………………………………
………………………………………………………………………………………
……………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
……………………………………………………………………………………
b1 = …………………...…….
Technologie Page 7
