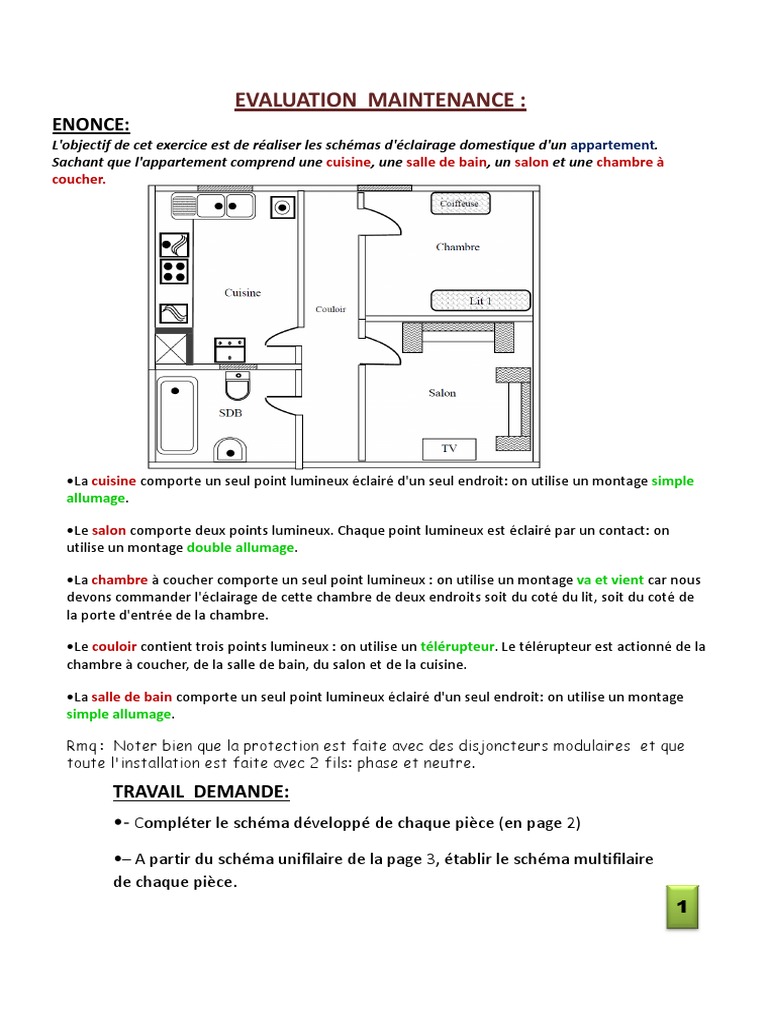

EVALUATION MAINTENANCE :

ENONCE:
L'objectif de cet exercice est de réaliser les schémas d'éclairage domestique d'un appartement.
Sachant que l'appartement comprend une cuisine, une salle de bain, un salon et une chambre à
coucher.

•La cuisine comporte un seul point lumineux éclairé d'un seul endroit: on utilise un montage simple
allumage.

•Le salon comporte deux points lumineux. Chaque point lumineux est éclairé par un contact: on
utilise un montage double allumage.

•La chambre à coucher comporte un seul point lumineux : on utilise un montage va et vient car nous
devons commander l'éclairage de cette chambre de deux endroits soit du coté du lit, soit du coté de
la porte d'entrée de la chambre.

•Le couloir contient trois points lumineux : on utilise un télérupteur. Le télérupteur est actionné de la
chambre à coucher, de la salle de bain, du salon et de la cuisine.

•La salle de bain comporte un seul point lumineux éclairé d'un seul endroit: on utilise un montage
simple allumage.

Rmq : Noter bien que la protection est faite avec des disjoncteurs modulaires et que
toute l'installation est faite avec 2 fils: phase et neutre.

TRAVAIL DEMANDE:
•- Compléter le schéma développé de chaque pièce (en page 2)
•– A partir du schéma unifilaire de la page 3, établir le schéma multifilaire
de chaque pièce.
1
SCHEMA DEVELOPPE

2
3
4
5
6
7
8
