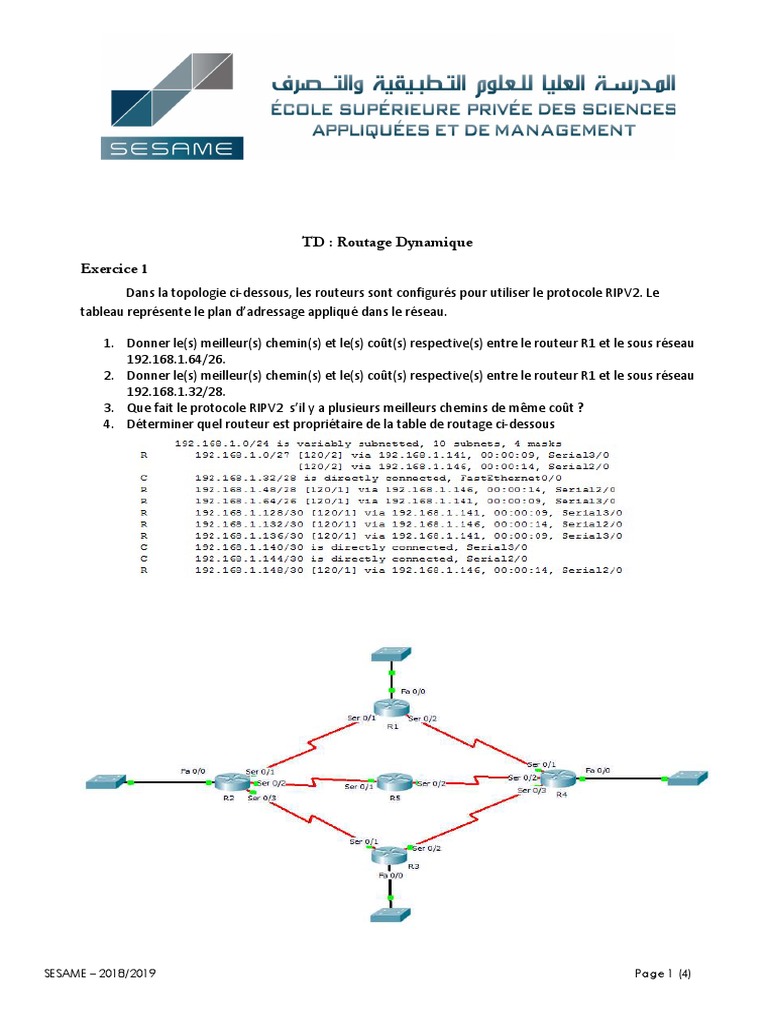

TD : Routage Dynamique

Exercice 1
Dans la topologie ci-dessous, les routeurs sont configurés pour utiliser le protocole RIPV2. Le
tableau représente le plan d’adressage appliqué dans le réseau.

1. Donner le(s) meilleur(s) chemin(s) et le(s) coût(s) respective(s) entre le routeur R1 et le sous réseau
192.168.1.64/26.
2. Donner le(s) meilleur(s) chemin(s) et le(s) coût(s) respective(s) entre le routeur R1 et le sous réseau
192.168.1.32/28.
3. Que fait le protocole RIPV2 s’il y a plusieurs meilleurs chemins de même coût ?
4. Déterminer quel routeur est propriétaire de la table de routage ci-dessous

SESAME – 2018/2019 Page 1 (4)

 TD : Réseaux IP

Routeur Interface Adresse IP

R1 Fa 0/0 192.168.1.1/27

Ser 0/1 192.168.1.129/30

Ser 0/2 192.168.1.133/30

R2 Fa 0/0 192.168.1.65/26

Ser 0/1 192.168.1.130/30

Ser 0/2 192.168.1.137/30

Ser 0/3 192.168.1.141/30

R3 Fa 0/0 192.168.1.33/28

Ser 0/1 192.168.1.142/30

Ser 0/2 192.168.1.145/30

R4 Fa 0/0 192.168.1.49/28

Ser 0/1 192.168.1.134/30

Ser 0/2 192.168.1.149/30

Ser 0/3 192.168.1.146/30

R5 Ser 0/1 192.168.1.138/30

Ser 0/2 192.168.1.150/30

Exercice 2

SESAME – 2018/2019 Page 2 (4)

 TD : Réseaux IP

Soit la topologie de réseau représentée ci-dessus. L’adresse globale attribuée est 201.60.10.0/24.
Le réseau est décomposé en 11 sous réseaux (réseaux d’interconnexion y compris sachant qu’ils sont des
réseaux point à point). On considère que les routeurs ont été configurés avec protocole de routage RIPv2.

1. Sachant que le sous réseau SR4 contiendra 40 machines et le sous réseau SR5 contiendra 6
machines.
a. Donner les adresses réseau et les masques des sous réseaux SR4 et SR5
b. Donner les adresses réseau et les masques des réseaux d’interconnexion
2. Donner les tables de routage des routeurs A et E après convergence.
3. On suppose que la liaison entre le routeur A et le routeur B tombe en panne. Donner la nouvelle
table de routage de A après convergence.

Exercice 3

Soit la topologie de réseau représentée ci-dessus. On considère que les routeurs ont été
configurés avec le protocole de routage RIPv2.

1. Combien de réseaux contient cette topologie ?

2. Quels sont les voisins du routeur R4 ?
3. Combien de tours (diffusion du vecteur distance) sont nécessaires pour arriver à convergence.
4. Dérouler le protocole RIP pour tous les routeurs dès le démarrage et jusqu’à convergence en
donnant pour chaque routeur (le vecteur diffusé, l’état de la table de routage avant diffusion et
l’état de la table après diffusion).
5. On suppose que le lien entre R4 et R5 tombe en panne définitivement.
a. Après combien de temps R4 signale cette panne
b. Pour R2 quel est le nouveau coût final pour aller à R5 ?
c. Pour R1, il faut combien de tours pour découvrir un nouveau chemin vers R5 ?

Exercice 4
Dans un réseau de topologie inconnue, l’administrateur a exécuté la commande #show ip route
sur les deux routeurs R1 et R2

1. Déterminez la topologie du réseau à partir des résultats en dessous

2. Sur la topologie que vous avez trouvée, quel est le routeur annonçant une route par défaut avec le
protocole RIP

SESAME – 2018/2019 Page 3 (4)

 TD : Réseaux IP

R1#show ip route
R 172.16.0.0/24 [120/1] via 172.16.128.1, 00:00:24, Serial3/0
R 172.16.32.0/24 [120/1] via 172.16.192.1, 00:00:14, Serial2/0
R 172.16.64.0/24 [120/1] via 172.16.128.1, 00:00:24, Serial3/0
C 172.16.96.0/24 is directly connected, FastEthernet0/0
C 172.16.128.0/24 is directly connected, Serial3/0
C 172.16.192.0/24 is directly connected, Serial2/0
C 172.16.224.0/24 is directly connected, FastEthernet1/0
R* 0.0.0.0/0 [120/2] via 172.16.192.1, 00:00:14, Serial2/0
[120/2] via 172.16.128.1, 00:00:24, Serial3/0

R2#show ip route
C 172.16.0.0/24 is directly connected, FastEthernet0/0
R 172.16.32.0/24 [120/1] via 172.16.64.1, 00:00:02, Serial3/0
C 172.16.64.0/24 is directly connected, Serial3/0
R 172.16.96.0/24 [120/1] via 172.16.128.2, 00:00:02, Serial2/0
C 172.16.128.0/24 is directly connected, Serial2/0
R 172.168.192.0/24 [120/1] via 172.16.128.2, 00:00:02, Serial2/0
R 172.168.224.0/24 [120/1] via 172.16.128.2, 00:00:02, Serial2/0
R* 0.0.0.0/0 [120/1] via 172.16.64.1, 00:00:02, Serial3/0

Exercice 5
1. L’algorithme de routage RIPv2 est appliqué sur la topologie ci-dessous. Après convergence
déterminer le contenu des tables de routages des deux routeurs R0, R1 sachant que toutes les
liaisons sont de mêmes caractéristiques.
2. Si la liaison entre R1 et R0 tombe en panne. Quel est l’effet de cet accident sur la table de routage
de R0.

Bon Travail
