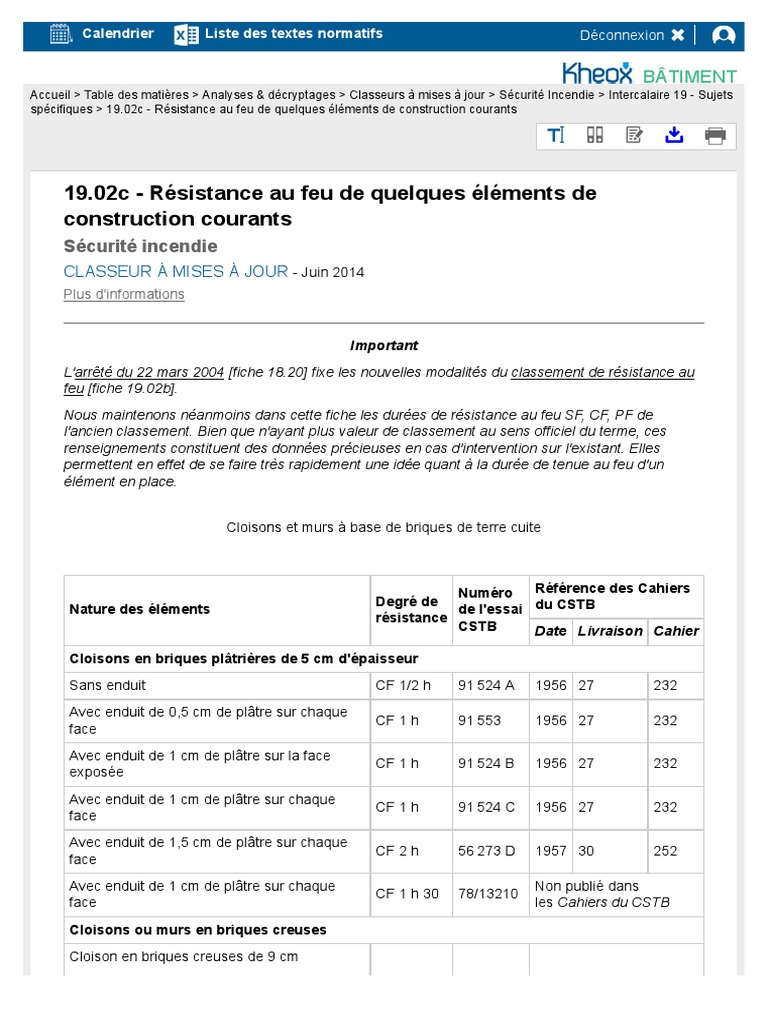

19.02c - Résistance au feu de quelques éléments de

construction courants
Sécurité incendie
CLASSEUR À MISES À JOUR - Juin 2014
Plus d'informations

Important
L'arrêté du 22 mars 2004 [fiche 18.20] fixe les nouvelles modalités du classement de résistance au
feu [fiche 19.02b].
Nous maintenons néanmoins dans cette fiche les durées de résistance au feu SF, CF, PF de
l'ancien classement. Bien que n'ayant plus valeur de classement au sens officiel du terme, ces
renseignements constituent des données précieuses en cas d'intervention sur l'existant. Elles
permettent en effet de se faire très rapidement une idée quant à la durée de tenue au feu d'un
élément en place.

Cloisons et murs à base de briques de terre cuite

Numéro Référence des Cahiers

Degré de
Nature des éléments de l'essai du CSTB
résistance
CSTB Date Livraison Cahier
Cloisons en briques plâtrières de 5 cm d'épaisseur
Sans enduit CF 1/2 h 91 524 A 1956 27 232
Avec enduit de 0,5 cm de plâtre sur chaque
CF 1 h 91 553 1956 27 232
face
Avec enduit de 1 cm de plâtre sur la face
CF 1 h 91 524 B 1956 27 232
exposée
Avec enduit de 1 cm de plâtre sur chaque
CF 1 h 91 524 C 1956 27 232
face
Avec enduit de 1,5 cm de plâtre sur chaque
CF 2 h 56 273 D 1957 30 252
face
Avec enduit de 1 cm de plâtre sur chaque Non publié dans
CF 1 h 30 78/13210
face les Cahiers du CSTB
Cloisons ou murs en briques creuses
Cloison en briques creuses de 9 cm
d'épaisseur totale (briques PF 6 h Non publié dans
8 × 20 × 40,2 trous) 71/5443
CF 1 h les Cahiers du CSTB
avec un enduit en plâtre de 1 cm sur la face
exposée

Cloison en briques creuses de 12 cm

d'épaisseur totale (briques 11 × 20 × 40,
PF 6 h Non publié dans
2 trous) 71/5442
CF 2 h les Cahiers du CSTB
avec un enduit en plâtre de 1 cm sur la face
exposée
Cloisons en briques creuses de 16 cm
d'épaisseur totale (briques 15 × 20 × 40,
PF 6 h Non publié dans
3 trous) 71/5444
CF 3 h les Cahiers du CSTB
avec un enduit en plâtre de 1 cm sur la face
exposée
Cloison en briques creuses de 17 cm
d'épaisseur totale (briques 15 × 20 × 40,
PF 6 h Non publié dans
3 trous) 71/5444
CF 4 h les Cahiers du CSTB
avec un enduit en plâtre de 1 cm sur chaque
face
Cloison en briques creuses de 21 cm
d'épaisseur totale (brique 20 × 20 ×40,
PF 6 h Non publié dans
4 trous) 71/5446
CF 4 h les Cahiers du CSTB
avec un enduit en plâtre de 1 cm sur la face
exposée
Cloison en briques creuses de 26 cm
d'épaisseur totale (briques 25 × 19,5 × 40,
PF 6 h Non publié dans
4 trous) 71/5447
CF 4 h les Cahiers du CSTB
avec un enduit en plâtre de 1 cm sur la face
exposée
Double cloison en briques creuses de
22,5 cm d'épaisseur totale
(2 briques de 8 × 20 × 40, 2 trous, séparées
PF 6 h Non publié dans
par une isolation intérieure en laine minérale 71/5448
CF 6 h les Cahiers du CSTB
de 4,5 cm)
comportant un enduit en plâtre de 1 cm sur
chaque face
Cloisons en briques pleines
Cloison en briques pleines de 7 cm
d'épaisseur totale (briques 6 × 10,5 × 21) PF 6 h Non publié dans
71/5451
avec un enduit en plâtre de 1 cm sur la face CF 1 h 30 les Cahiers du CSTB
exposée
Cloison en briques pleines de 11 cm
d'épaisseur totale (briques 10 × 21 × 5,5) PF 6 h Non publié dans
71/5452
avec un enduit en plâtre de 1 cm sur la face CF 3 h les Cahiers du CSTB
exposée
Cloisons ou murs en briques pleines perforées
Cloison en briques perforées de 10,5 cm
PF 6 h Non publié dans
d'épaisseur (briques 6 × 10,5 × 22) 71/5449
CF 2 h les Cahiers du CSTB
sans enduit
Cloison en briques perforées de 22 cm PF 6 h 71/5450 Non publié dans
d'épaisseur (briques 6 × 10,5 × 22) CF 6 h les Cahiers du CSTB
sans enduit
Cloisons en briques perforées Surschiste
Cloison de 120 mm d'épaisseur (briques
PF 6 h
25 × 12 × 12) 66/2607 A 1969 102 891
CF 2 h
sans enduit
Cloison de 250 mm d'épaisseur (briques
25 × 12 × 12) PF 6 h 66/2607 B 1969 102 891
sans enduit

Cloisons et murs en parpaings

Numéro Référence des Cahiers

Degré de
Nature des éléments de l'essai du CSTB
résistance
CSTB Date Livraison Cahier
Cloisons et murs en parpaings de ciment pleins
Cloison de 10 cm d'épaisseur totale
CF 2 h
(parpaings de 10 × 20 × 40) 991 R 229 1970 111 974
PF 4 h
sans enduit
Cloison de 15 cm d'épaisseur totale
CF 4 h
(parpaings de 15 × 20 × 40) 991 R 230 1970 111 974
PF 4 h
sans enduit
Cloison de 20 cm d'épaisseur totale
CF 6 h
(parpaings de 20 × 20 × 40) 67 2853 B 1969 103 902
PF 6 h
sans enduit
Cloisons et murs en parpaings de ciment creux
Cloison en parpaings creux de 11 cm
d'épaisseur totale (blocs 10 × 20 × 40, 1 rang
d'alvéoles) hourdés au mortier de ciment, CF 1 h
991 R 250 1970 114 997
avec enduit au ciment 10 mm sur face PF 4 h
exposée (il n'a pas été fait d'essai sur cloison
sans enduit)
Cloison en parpaings creux de 16,2 cm
d'épaisseur totale (blocs 15 × 20 × 40,
2 rangs d'alvéoles) hourdés au mortier de CF 3 h
991 R 251 1970 114 997
ciment, avec enduit au ciment 12 mm sur PF 6 h
face exposée (il n'a pas été fait d'essai sur
cloison sans enduit)
Cloison en parpaings creux de 20 cm
d'épaisseur totale (parpaings 20 × 20 × 40, CF 6 h
991 R 207 1969 102 891
2 rangs d'alvéoles) hourdés au mortier de PF 6 h
ciment sans enduit
Cloisons et murs en parpaings de ciment creux
Cloison en parpaings creux de 21,5 cm
d'épaisseur totale (20 × 20 × 40) hourdés au CF 6 h
991 R 208 1969 102 891
mortier de ciment, avec enduit en plâtre PF 6 h
15 mm sur face exposée

Cloisons en béton courant de 5 cm d'épaisseur  (1)

Les deux parements nus CF 1/2 h 56 231 1957 30 252
Avec 1,5 cm de mortier de sable au plâtre sur
CF 1 h 56 231 1957 30 252
parement exposé
Avec 1,5 cm de plâtre sur parement exposé CF 2 h 56 231 1957 30 252
Avec 1,5 cm de plâtre sur chaque parement CF 3 h 56 231 1957 30 252
1) Essais comparatifs effectués sur de petites dalles de 70 × 50 cm en béton non armé.

Cloisons en béton

Numéro Références des

Degré de de Cahiers du CSTB
Nature des éléments
résistance l'essai
CSTB Date Livraison Cahier

Cloisons en béton de diverses natures de 5 cm d'épaisseur  (1)

56 
Béton de laitier (avec 1,5 cm de plâtre sur CF 3 h 273 D 1957 30 252
chaque parement)  (2) CF 4 h 56  1957 30 252
273 E
Béton de Leca (avec 1,5 cm de plâtre sur 56 
CF 3 h 1957 30 252
chaque parement) 273 E
Béton de pouzzolane (avec 1,5 cm de plâtre 56 
CF 3 h 1957 30 252
sur chaque parement) 273 E
1) Essais comparatifs effectués sur de petites dalles de 70 × 50 cm en béton non armé.
2) Pour le béton de laitier, plusieurs essais ont été faits, avec des compositions du béton
différentes.

Cloisons en carreaux de plâtre

Numéro Référence des Cahiers

Degré de de du CSTB
Nature des éléments
résistance l'essai
CSTB Date Livraison Cahier

Cloisons en carreaux de plâtre au mâchefer de 6 cm d'épaisseur

91 
Liaison au plâtre, sans enduit CF 1 h 503 A 1956 27 232

Liaison au plâtre, mais lissée sur les deux 91 

CF 2 h 1956 27 232
faces, sans enduit 503 B
91 
Enduit au plâtre de 1 cm sur la face exposée CF 2 h 1956 27 232
503 C
91 
Avec 1 cm de plâtre sur chaque parement CF 3 h 1956 27 232
503 D
Cloisons en carreaux de plâtre pur assemblés par liant collé, sans enduit
PF 86 
Épaisseur 5 cm (h = 2,60 m ; L = 6 m)
et CF 2 h 23400
PF et 86 
Épaisseur 6 cm (h = 2,60 m ; L = illimitée)
CF 2 h 23404
PF et 86 
Épaisseur 7 cm (h = 3 m ; L = 6 m)
CF 3 h 23403
PF et 86 
Épaisseur 7 cm (h = 3 m ; L = illimitée)
CF 2 h 23401
PF et 86 
Épaisseur 10 cm (h = 2,70 m ; L = 6 m)
CF 4 h 23402

Cloisons de grande hauteur

Numéro
de
Degré de
Nature des éléments l'essai
résistance
du
CTICM
Cloison de 4 m de haut en briques rouges alvéolaires en terre cuite de 79-U-
CF 3 h
400 × 200 × 200 montées au mortier 52/T 52
Cloison de 4 m de haut en blocs alvéolaires de béton montés au mortier 80-U-
CF 4 h
dosé à 250 kg/m3 de ciment CPJ 45 et sable 0/6. Épaisseur 200 mm 2/T 2

Planchers, poutres, poteaux en bois

Numéro Référence des Cahiers du

Degré de
Nature des éléments de l'essai CSTB
résistance
CSTB Date Livraison Cahier
Planchers traditionnels en bois
Plancher à solives en bois de type
traditionnel (4 × 3 m) avec hourdis en
augets constitués de débris de
briques liés au plâtre, et bacula
revêtu de 15 mm de plâtre. Solives
en sapin de 8 × 23 cm. Entraxe des
solives : 33 cm. Portée libre : 4 m.
Surcharge totale : 3 t (250 kg/m2).
Nota : lorsqu'on a recours à la mise CF 2 h 993 R 99 1961 50 397
en place d'un faux plafond pour
donner à un plancher un certain
degré coupe-feu, on doit porter
particulièrement son attention sur son
mode de fixation (suspentes, clous,
etc.), dont la résistance au feu
conditionne bien souvent le résultat
recherché

Poutre en bois lamellé-collé

Poutre en bois lamellé-collé de
section 65 × 21,6 cm, longueur
3,60 m, supportant une charge de
9,5 t. Constituée de planches de SF 1 h 69/3833 1970 115 1003
sapin de 20 mm assemblées sous
presse à l'aide de colle résorcine-
formol
Poteaux en bois
Poteaux en bois massif
Poteau en chêne
Poteau en chêne nu,
section 15 × 15 cm,
hauteur 2,30 m, charge
Poteau nu SF 1/2 h 91/532 avril 1960 43 341
10 t (profondeur
moyenne carbonisée en
fin d'essai : 23 mm)
Poteau identique,
recouvert d'un enduit en
plâtre de 1 cm posé sur
SF 1 h 91/532 avril 1960 43 341
grillage (profondeur
Influence moyenne carbonisée en
d'une fin d'essai : 25 mm)
protection Poteau identique,
en plâtre recouvert d'un enduit en
plâtre de 2 cm posé sur
SF 1 h 30 91/532 avril 1960 43 341
grillage (profondeur
moyenne carbonisée en
fin d'essai : 18 mm)
Poteau en pin
Poteau en pin massif, section
18 × 20 cm, hauteur 2,275 m, charge
SF 1/2 h 61/1210 juin 1962 56 445
18 t (profondeur carbonisée en fin
d'essai : 2,5 à 3 cm selon les faces)
Poteaux en bois lamellé-collé
Poteau sapin lamellé-collé (à base de
mélamine ou à base d'urée-formol) :
10 planches de 20 mm, section 61/1091 D
SF 1/2 h octobre 1961 52 415
20 × 18 cm, hauteur 2,275 m, charge et E
18 t (profondeur carbonisée en fin
d'essai : 3 à 3,7 cm)

Joints de dilatation de parois coupe-feu

Nom du système de Référence du compte-rendu d'essai Durée coupe-

Fabricant
joint du CSTB feu
Arredafeu MS 77-12082 3h
Escope
Kerlane 84-21497 3h
Continental
Esoflam 85-22572 4h

Couvraneuf BAF 18 no 3 91-31616 4h

88-27576 4h
Sika Sikaflex CF 2 4 h, 5 h, 6 h 
94-37639 (1)

Tremco Fyremaster + Dymeric 95-38959 6h

1) Ces différentes valeurs résultent de la configuration du fond de joint et de la largeur du joint.

Procès-verbaux des maçonneries en blocs de béton

Remarque :
Les tableaux ci-dessous font suite à des campagnes d'essais réalisés sous l'égide du
CERIB, sur des murs non enduits montés à l'aide de blocs en béton conformes aux
normes NF EN 771-3 compil et NF EN 771-3/CN-CE catégorie 1. Ces informations sont
issues de la fiche 130 éditée par le CERIB.

Ancien classement

Dimensions
Groupe N o du
des blocs Classe de Degré Degré Degré
Utilisation Type de bloc selon PV
(L × ep × h) résistance CF PF SF
EC 6 d'essai
mm

CSTB
500 × 100 × 200 Plein 1 B80 1 h 30 6 h –
92.33345
Cloisons
coupe-feu Creux CSTB RS
 500 × 100 × 200 1 rangée 3 B40 0 h 30 1 h – 99 050
d'alvéoles
Creux CSTB RS
400 × 200 × 200 2 P60 2h 6h –
apparent  (2) 01 096
Murs Creux
coupe-feu CSTB
500 × 150 × 200 1 rangée 3 B40 1 h 30 3 h 4h
non 85.22776
d'alvéoles
porteurs
Creux
CSTB RS
500 × 200 × 200 2 rangées 3 B40 2h 6h 6h
02 096
d'alvéoles
Creux
2 rangées
CSTB
500 × 200 × 250 d'alvéoles 3 B40 2h 6h 6h
Emboîtements  91.31532
(3)
Murs
coupe-feu CSTB
500 × 150 × 200 Perforé 1 B80 4h 6h 6h
porteurs 86.24013

CSTB
500 × 200 × 250 Perforé 1 B80 3h 6h 6h
90.30453

CSTB
400 × 200 × 200 Plein 1 B160 6h 6h 6h
93.35280

1) Procès-verbaux valables jusqu'au 1er avril 2011 en application de l'article 22 de l'arrêté du 22 mars 2004 re
feu des produits et ouvrages [fiche 18.20].
2) Avec voile de pose (alvéoles non débouchantes).
3) Avec joint vertical central rempli.

Classement actuel – Mise en œuvre : montage maçonné

Dimensions
des blocs Type de
Groupe
Classe de N o du Référence de
Utilisation selon Performances PV
(L × ep × h) bloc résistance reconduction
EC 6 d'essai
mm
Creux CSTB
(EI) (E)
500 × 200 × 200 2 rangées 3 B40 RS-06- –
120 min 120 min
8 alvéoles 076
Creux CSTB
(EI) (E)
500 × 200 × 200 3 rangées 3 B40 RS-05- –
240 min 360 min
9 alvéoles 059
Creux CSTB
(EI) (E)
Mur 500 × 200 × 200 2 rangées 3 B40 RS-09- –
120 min 240 min
coupe-feu 6 alvéoles 060
non CSTB
porteur (EI) (E)
500 × 150 × 200 Perforé 1 B80 RS-06- –
180 min 360 min
153
 Creux CSTB
(REI) (RE)
500 × 200 × 200 2 rangées 3 B40 RS-05- –
120 min 360 min
8 alvéoles 005
Creux CSTB
(REI) (RE)
500 × 200 × 200 3 rangées 3 B40 RS-06- –
240 min 360 min
9 alvéoles 075
Creux CSTB
(REI) (RE)
500 × 150 × 200 2 rangées 3 B40 RS-09- –
90 min 120 min
6 alvéoles 018
Mur CSTB
(REI) (RE)
coupe-feu 500 × 150 × 200 Perforés 1 B80 RS-08- –
180 min 240 min
porteur 134
CSTB
(REI) (RE)
500 × 200 × 200 Perforés 1 B80 RS-08- –
240 min 360 min
136
REI : Performance coupe-feu mur porteur
E : Performance d'étanchéité
EI : Performance coupe-feu mur non-porteur
RE : Performance de capacité portante et d'étanchéité.

Classement actuel – Mise en œuvre : montage collé

Dimensions
Groupe N o du
des blocs Classe de Référence
Utilisation Type de bloc selon Performances PV
(L × ep × h) résistance reconducti
EC 6 d'essai
mm
Mur Creux
CSTB
coupe-feu 2 rangées (EI) (E)
500 × 200 × 200 3 B40 RS-08- –
non 6 alvéoles 90 min 90 min
023
porteur Débouchants
Creux
3 rangées
CSTB
9 alvéoles (REI) (RE)
500 × 200 × 200 3 B40 RS-08- –
Non 60 min 60 min
109
débouchants
Mur Emboîtements
coupe-feu Creux
porteur 3 rangées
9 alvéoles CSTB
(REI) (RE)
500 × 200 × 200 Non 3 B40 RS-08- –
débouchants 90 min 120 min
136
Emboîtements 
(1)

REI : Performance coupe-feu mur porteur

E : Performance d'étanchéité
EI : Performance coupe-feu mur non-porteur
RE : Performance de capacité portante et d'étanchéité.
 1) Joint vertical rempli à 50 %.

Mes annotations (0)

© Kheox - La base technique d'information réglementaire du Groupe Moniteur

JJ/MM/AAAA Nom du site < [Nom du titulaire du compte / Id Profil] > [Raison Sociale]
