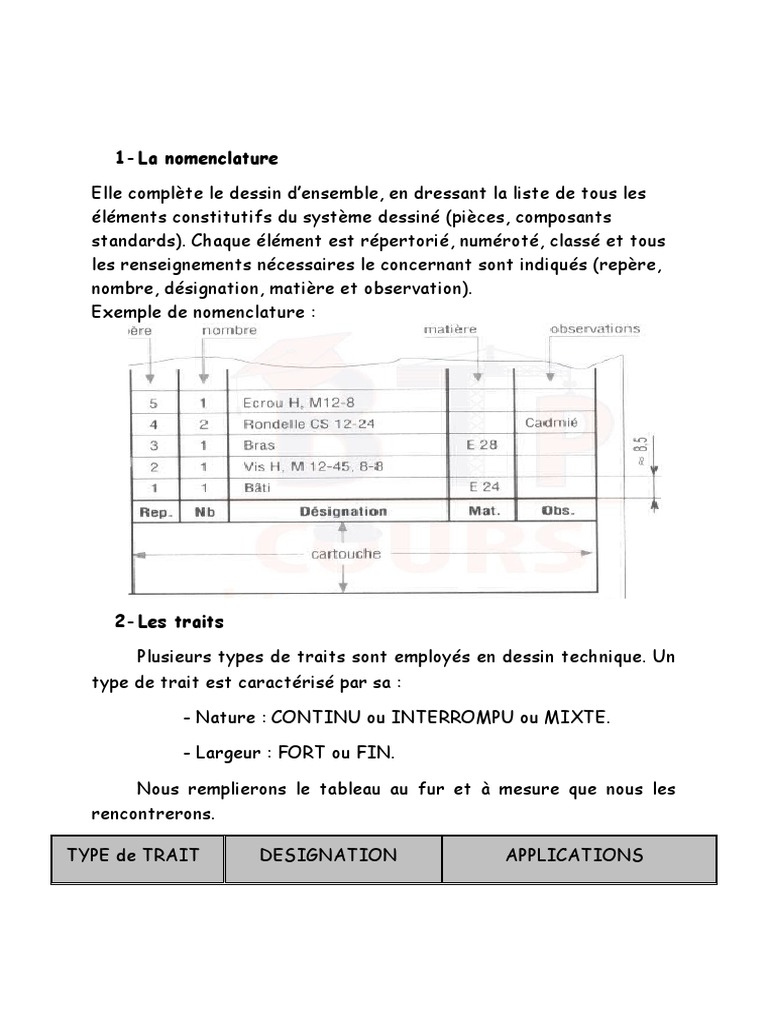

1-La nomenclature

Elle complète le dessin d’ensemble, en dressant la liste de tous les

éléments constitutifs du système dessiné (pièces, composants
standards). Chaque élément est répertorié, numéroté, classé et tous
les renseignements nécessaires le concernant sont indiqués (repère,
nombre, désignation, matière et observation).
Exemple de nomenclature :

2-Les traits

Plusieurs types de traits sont employés en dessin technique. Un

type de trait est caractérisé par sa :

- Nature : CONTINU ou INTERROMPU ou MIXTE.

- Largeur : FORT ou FIN.

Nous remplierons le tableau au fur et à mesure que nous les

rencontrerons.

TYPE de TRAIT DESIGNATION APPLICATIONS

Trait continu fort Arêtes et contours vus.
Cadre et cartouche

Trait interrompu court

Arêtes et contours cachés
fin (ou pointillé)

Trait mixte fin (ou Axes

trait d’axe) Plan de coupe ou de symétrie

Lignes d’attache de repères

Trait continu fin
et de côtes. Hachures.

Continu fin ondulé Ou Limites de vues ou de coupes

Rectiligne en «zigzag» partielles

Contours de pièces voisines

Trait mixte fin à deux Parties situées en avant du plan
tirets de coupe
