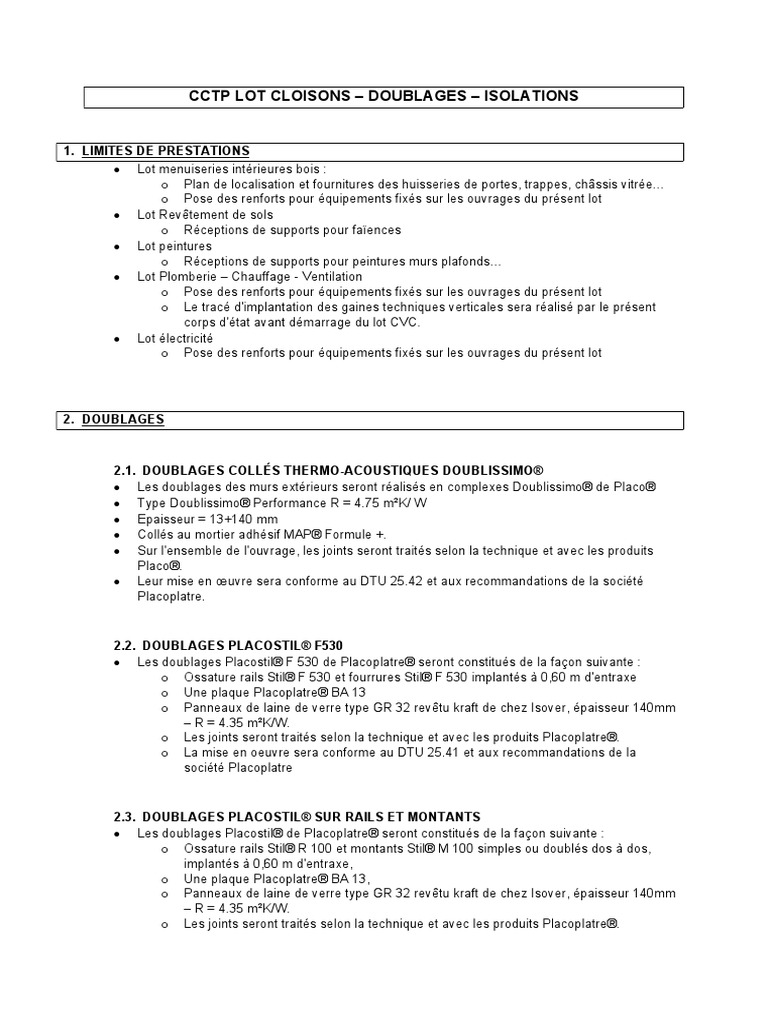

CCTP LOT CLOISONS – DOUBLAGES – ISOLATIONS

1. LIMITES DE PRESTATIONS
 Lot menuiseries intérieures bois :
o Plan de localisation et fournitures des huisseries de portes, trappes, châssis vitrée…
o Pose des renforts pour équipements fixés sur les ouvrages du présent lot
 Lot Revêtement de sols
o Réceptions de supports pour faïences
 Lot peintures
o Réceptions de supports pour peintures murs plafonds…
 Lot Plomberie – Chauffage - Ventilation
o Pose des renforts pour équipements fixés sur les ouvrages du présent lot
o Le tracé d'implantation des gaines techniques verticales sera réalisé par le présent
corps d'état avant démarrage du lot CVC.
 Lot électricité
o Pose des renforts pour équipements fixés sur les ouvrages du présent lot

2. DOUBLAGES

2.1. DOUBLAGES COLLÉS THERMO-ACOUSTIQUES DOUBLISSIMO®

 Les doublages des murs extérieurs seront réalisés en complexes Doublissimo® de Placo®
 Type Doublissimo® Performance R = 4.75 m²K/ W
 Epaisseur = 13+140 mm
 Collés au mortier adhésif MAP® Formule +.
 Sur l'ensemble de l'ouvrage, les joints seront traités selon la technique et avec les produits
Placo®.
 Leur mise en œuvre sera conforme au DTU 25.42 et aux recommandations de la société
Placoplatre.

2.2. DOUBLAGES PLACOSTIL® F530

 Les doublages Placostil® F 530 de Placoplatre® seront constitués de la façon suivante :
o Ossature rails Stil® F 530 et fourrures Stil® F 530 implantés à 0,60 m d'entraxe
o Une plaque Placoplatre® BA 13
o Panneaux de laine de verre type GR 32 revêtu kraft de chez Isover, épaisseur 140mm
– R = 4.35 m²K/W.
o Les joints seront traités selon la technique et avec les produits Placoplatre®.
o La mise en oeuvre sera conforme au DTU 25.41 et aux recommandations de la
société Placoplatre

2.3. DOUBLAGES PLACOSTIL® SUR RAILS ET MONTANTS

 Les doublages Placostil® de Placoplatre® seront constitués de la façon suivante :
o Ossature rails Stil® R 100 et montants Stil® M 100 simples ou doublés dos à dos,
implantés à 0,60 m d'entraxe,
o Une plaque Placoplatre® BA 13,
o Panneaux de laine de verre type GR 32 revêtu kraft de chez Isover, épaisseur 140mm
– R = 4.35 m²K/W.
o Les joints seront traités selon la technique et avec les produits Placoplatre®.
 o La mise en œuvre sera conforme au DTU 25.41 et aux recommandations de la
société Placoplatre.

3. CLOISONS DE DISTRIBUTION
3.1. CLOISONS DE DISTRIBUTION 72/48 AVEC LAINE MINÉRALE
 Les cloisons seront du type Placostil® 72/48 de Placoplatre® et constituées de la façon
suivante :
o Ossature métallique Placostil® constituée de rails Stil R 48 et de montants Stil® M 48
en acier galvanisé d'épaisseur nominale 6/10e, doublés dos à dos, disposés à
entraxe 0,60 m.
o Chaque parement sera constitué d’une plaque Placoplatre® BA 13.
o Avec laine minérale PAR de la société ISOVER
o Les joints seront traités selon la technique et avec les produits Placoplatre®. La mise
en œuvre sera conforme au DTU 25.41 et aux recommandations de la société
Placoplatre.
o Les huisseries seront posées à l'avancement.
o Les huisseries métalliques ou bois seront du type pour cloison sèche avec oméga de
fixation.
o Hauteurs limites : 3.05 ml
o Résistance au feu : EI 30
o RA (dB) = 39
o Résistance aux chocs = 60 Joules
 Cloisons toutes hauteurs.
 Pose avant chape.

3.2. CLOISONS DE DISTRIBUTION 98/48 AVEC LAINE MINÉRALE

 Les cloisons seront du type Placostil® 98/48 de Placoplatre® et constituées de la façon
suivante :
o Ossature métallique Placostil® constituée de rails Stil R 48 et de montants Stil® M 48
en acier galvanisé d'épaisseur nominale 6/10e, simples ou doublés dos à dos,
disposés à entraxe 0,60 m.
o Chaque parement sera constitué de deux plaques Placoplatre® BA 13 (BA 15).
o Avec laine minérale PAR de la société ISOVER.
o Les joints seront traités selon la technique et avec les produits Placoplatre®. La mise
en œuvre sera conforme au DTU 25.41 et aux recommandations de la société
Placoplatre.
o Les huisseries seront posées à l'avancement.
o Les huisseries métalliques ou bois seront du type pour cloison sèche avec oméga de
fixation.
o Hauteurs limites : 3.75 ml
o Résistance au feu : EI 60
o RA (dB) = 47
o Résistance aux chocs = 120 Joules
 Cloisons toutes hauteurs.
 Pose avant chape.

3.3. CLOISONS DE DISTRIBUTION 98/48 AVEC LAINE MINÉRALE – EI 120

 Les cloisons seront du type Placostil® 98/48 de Placoplatre® et constituées de la façon
suivante :
o Ossature métallique Placostil® constituée de rails Stil R 48 et de montants Stil® M 48
en acier galvanisé d'épaisseur nominale 6/10e, doublés dos à dos, disposés à
entraxe 0,60 m.
 o Chaque parement sera constitué de deux plaques Placoflam® BA 13
o Avec laine minérale PAR de la société ISOVER
o Les joints seront traités selon la technique et avec les produits Placoplatre®. La mise
en oeuvre sera conforme au DTU 25.41 et aux recommandations de la société
Placoplatre.
o Les huisseries seront posées à l'avancement.
o Les huisseries métalliques ou bois seront du type pour cloison sèche avec oméga de
fixation.
o Hauteurs limites : 3.75 ml
o Résistance au feu : EI 120
o RA (dB) = 47
o Résistance aux chocs = 120 Joules
 Cloisons toutes hauteurs.
 Pose avant chape.

3.4. CLOISONS DE DISTRIBUTION 72/48 - LOCAUX EB + PRIVATIFS

 Les cloisons seront du type Placostil® 72/48 de Placoplatre® et constituées de la façon
suivante :
o Ossature métallique Placostil® constituée de rails Stil R 48 et de montants Stil® M 48
en acier galvanisé d'épaisseur nominale 6/10e, doublés dos à dos, disposés à
entraxe 0,60 m.
o Chaque parement sera constitué d’une plaque Placomarine® BA 13
o Avec laine minérale PAR de la société ISOVER
o Les pieds de cloisons seront protégés vis à vis du passage de l’eau sous les cloisons
par 2 cordons de mastic sous le rail ou par bande centrale en mousse imprégnée. En
cas de pose sur sol brut la protection sera complétée par un film polyane. Les joints
seront traités avec le système bande PP et enduit Placomix® Hydro de Placoplatre®.
o La mise en oeuvre sera conforme au DTU 25.41 et aux recommandations de la
société Placoplatre®.
o Les huisseries seront posées à l'avancement.
o Les huisseries métalliques ou bois seront du type pour cloison sèche avec oméga de
fixation.
o Hauteurs limites : 3.05 ml
o Résistance au feu : EI 30
o RA (dB) = 39
o Résistance aux chocs = 60 Joules
 Cloisons toutes hauteurs.
 Pose avant chape.

3.5. LOCAUX EB + PRIVATIFS : CLOISONS DE DISTRIBUTION DOUBLE PEAU

 Les cloisons seront du type Placostil® 98/48 de Placoplatre® et constituées de la façon
suivante :
o Ossature métallique Placostil® constituée de rails Stil® R 48 et de montants Stil® M
48 en acier galvanisé d'épaisseur nominale 6/10e, doublés dos à dos, disposés à
entraxe 0,60 m.
o Chaque parement sera constitué d’une plaque Placoplatre® BA 13 et une plaque
Placomarine® BA 13
o Avec laine minérale PAR de la société ISOVER
o Les pieds de cloisons seront protégés vis à vis du passage de l’eau sous les cloisons
par 2 cordons de mastic sous le rail ou par bande centrale en mousse imprégnée. En
cas de pose sur sol brut la protection sera complétée par un film polyane. Les joints
seront traités avec le système bande PP et enduit Placomix® Hydro de Placoplatre®.
 o La mise en oeuvre sera conforme au DTU 25.41 et aux recommandations de la
société Placoplatre®.
o Les huisseries seront posées à l'avancement.
o Les huisseries métalliques seront du type pour cloison sèche avec oméga de fixation.
o Hauteurs limites : 3.75 ml
o Résistance au feu : EI 60
o RA (dB) = 47
o Résistance aux chocs = 120 Joules
 Cloisons toutes hauteurs.
 Pose avant chape.

3.6. LOCAUX EB + COLLECTIFS : CLOISONS DE DISTRIBUTION DOUBLE PEAU

 Les cloisons seront du type Placostil® 98/48 de Placoplatre® et constituées de la façon
suivante :
o Ossature métallique Placostil® constituée de rails Stil® R 48 et de montants Stil® M
48 en acier galvanisé d'épaisseur nominale 6/10e, doublés dos à dos, disposés à
entraxe 0,60 m.
o Chaque parement sera constitué de deux plaques Placomarine® BA 13
o Avec laine minérale PAR de la société ISOVER
o La cloison sera protégée sur l’ensemble de la surface à carreler par l’application de la
sous-couche de protection à la pénétration de l’eau Placotanche® associée à la
bande d’étanchéité Placoplatre®.
o Les joints seront traités selon la technique et avec les produits Placoplatre®. La mise
en œuvre sera conforme au DTU 25.41, à l’Avis Technique 9/04-785 et aux
recommandations de la société Placoplatre®.
o Les huisseries seront posées à l'avancement.
o Les huisseries métalliques seront du type pour cloison sèche avec oméga de fixation.
o Hauteurs limites : 3.75 ml
o Résistance au feu : EI 60
o RA (dB) = 47
o Résistance aux chocs = 120 Joules
 Cloisons toutes hauteurs.
 Pose avant chape.

3.7. CLOISONS 98/48 DUO’TECH :

 Les cloisons seront du type Placostil® 98/48 de Placoplatre® et constituées de la façon
suivante :
o Ossature métallique Placostil® constituée de rails et de montants Stil® R 48, Stil® M
48 en acier galvanisé d'épaisseur nominale 6/10e, doublés dos à dos, disposés à
entraxe 0,90m, complétés par le « Feuillard pose main courante » vissé dans les
montants Stil®
o Chaque parement sera constitué d’une plaque Placoplatre® Duo’Tech 25 mm
o Laine minérale PAR de la société ISOVER
o Les mains courantes sont fixées directement par vissage dans le « Feuillard pose
main courante ».
o Le traitement du pied de cloison dépend du classement E du local et du type de
revêtement de sol retenu : béton de résine, sols souples, etc.
o Les joints seront traités selon la technique et avec les produits Placoplatre®.
o La mise en œuvre sera conforme au DTU et à l'Avis Technique 9/08-871 et aux
recommandations de la société Placoplatre.
o Les huisseries seront posées à l'avancement.
o Les huisseries métalliques ou bois seront du type pour cloison sèche avec oméga de
fixation.
 o Hauteurs limites : 3.75 ml
o Résistance au feu : EI 60
o RA (dB) = 54
o Résistance aux chocs = 120 Joules
 Cloisons toutes hauteurs.
 Pose avant chape.

3.8. CLOISONS DE DISTRIBUTION 98/48 ACOUSTIQUE

 Les cloisons seront du type Placostil® 98/48 de Placoplatre® et constituées de la façon
suivante :
o Ossature métallique Placostil® constituée de rails Stil R 48 et de montants Stil M 48
en acier galvanisé d'épaisseur nominale 6/10e, doublés dos à dos, disposés à
entraxe 0,60 m.
o Chaque parement sera constitué de deux plaque Placo® Phonique BA 13.
o Laine minérale PAR de la société ISOVER.
o Les joints seront traités selon la technique et avec les produits Placoplatre®. La mise
en œuvre sera conforme au DTU 25.41 et aux recommandations de la société
Placoplatre.
o Les huisseries seront posées à l'avancement.
o Les huisseries métalliques ou bois seront du type pour cloison sèche avec oméga de
fixation.
o Hauteurs limites : 3.75 ml
o Résistance au feu : EI 60
o RA (dB) = 50
o Résistance aux chocs = 120 Joules
 Cloisons toutes hauteurs.
 Pose avant chape.

4. CLOISONS SEPARATIVES SAA - SAD

4.1. CLOISONS SÉPARATIVES PLACOSTIL® SAD 160

 Les cloisons séparatives Placostil® SAD 160 de Placoplatre® seront constituées de la façon
suivante :
o Deux ossatures rails Stil® R48 disposées de manière à constituer une cloison
d'épaisseur finie 160 mm. L'étanchéité à l'air entre le rail bas et le sol sera assurée
par interposition d'un ruban mousse à cellules fermées (ruban résilient Placoplatre®).
o Deux ossatures verticales montants Stil® M 48, disposés tous les 0,60 m. Les
montants des deux ossatures ne seront pas placés en regard.
o Deux matelas de laine de verre PAR de la société ISOVER – 2 x45 mm.
o Deux plaques Placoplatre® BA 13, vissées à joints croisés sur les montants
constituant chaque parement.
o L'étanchéité au sol sera assurée par un joint au mastic acrylique sous la dernière
plaque de chaque parement. Les joints seront traités selon la technique et avec les
produits Placoplatre®. La mise en oeuvre sera conforme à l’Avis Technique 9/08-870
et aux recommandations de la société Placoplatre.
o Les huisseries seront posées à l'avancement.
o Les huisseries métalliques ou bois seront du type pour cloison sèche avec oméga de
fixation.
o Hauteurs limites : 2.75 ml
o Résistance au feu : EI 60
 o RA (dB) = 60
o Résistance aux chocs = 120 Joules
 Cloisons toutes hauteurs.
 Pose avant chape.

4.2. CLOISONS SÉPARATIVES PLACOSTIL® SAD 180

 Les cloisons séparatives Placostil® SAD 180 de Placoplatre® seront constituées de la façon
suivante :
o Deux ossatures rails Stil® R48 disposées de manière à constituer une cloison
d'épaisseur finie 180 mm. L'étanchéité à l'air entre le rail bas et le sol sera assurée
par interposition d'un ruban mousse à cellules fermées (ruban résilient Placoplatre®).
o Deux ossatures verticales montants Stil® M 48, disposés tous les 0,60 m. Les
montants des deux ossatures ne seront pas placés en regard.
o Deux matelas de laine de verre PAR de la société ISOVER – 2 x45 mm.
o Trois plaques Placoplatre® BA 13 constituant chaque parements, vissées à joints
croisés sur les montants.
o L'étanchéité au sol sera assurée par un joint au mastic acrylique sous la dernière
plaque de chaque parement. Les joints seront traités selon la technique et avec les
produits Placoplatre®. La mise en oeuvre sera conforme à l’Avis Technique 9/08-870
et aux recommandations de la société Placoplatre
o Les huisseries seront posées à l'avancement.
o Les huisseries métalliques ou bois seront du type pour cloison sèche avec oméga de
fixation.
o Hauteurs limites : 3.10 ml
o Résistance au feu : EI 60
o RA (dB) = 67
o Résistance aux chocs = 120 Joules
 Cloisons toutes hauteurs.
 Pose avant chape.

4.3. CLOISONS SÉPARATIVES PLACOSTIL® SAA 120

 Les cloisons séparatives Placostil® SAA 120 de Placoplatre® seront constituées de la façon
suivante :
o Une ossature périphérique réalisée en rails Stil® R 70.
o Les montants intermédiaires Stil® M 48 seront, disposés tous les 0,60 m, alternés
d’un parement à l’autre.
o L'étanchéité à l'air entre le rail bas et le sol sera assurée par interposition d'un ruban
mousse à cellules fermées (ruban résilient Placoplatre®).
o Laine minérale PAR de la société ISOVER
o Deux plaques Placoplatre® BA 13, vissées à joints croisés sur les montants,
constituant chaque parement.
o L'étanchéité au sol sera assurée par un joint au mastic acrylique sous la dernière
plaque de chaque parement. Les joints seront traités selon la technique et avec les
produits Placoplatre®. La mise en œuvre sera conforme à l’Avis Technique 9/08-870
et aux recommandations de la société Placoplatre.
o Les huisseries seront posées à l'avancement.
o Les huisseries métalliques ou bois seront du type pour cloison sèche avec oméga de
fixation.
o Hauteurs limites : 2.75 ml
o Résistance au feu : EI 60
o RA (dB) = 58
o Résistance aux chocs = 120 Joules
 Cloisons toutes hauteurs.
  Pose avant chape.

5. GAINES, SOFFITES ET CONDUITS

5.1. GAINES TECHNIQUES VERTICALE PLACOSTIL®

 Les gaines techniques seront réalisées avec le système Placostil de Placoplatre®. L'ossature
Placostil® sera constituée de :
o Rails Stil® R 48 et montants Stil® M 48.
o Le parement coté gaine sera constitué d’une plaque(s) Placoplatre® BA 13 et le
parement coté pièce sera constitué de 2 plaques Placoplatre® BA 13.
o Laine minérale PAR de la société ISOVER - L'isolation acoustique sera améliorée par
la mise en place de panneaux semi-rigides de laine minérale disposés entre les
montants. Les joints seront traités selon la technique et avec les produits
Placoplatre®.
o La mise en œuvre sera conforme aux recommandations de la société Placoplatre.
o Pose des trappes à l'avancement.
o Hauteurs limites : 3.10 ml
o Coupe-feu de traversé EI 120
o Coupe-feu de paroi EI 60
o RA (dB) = 42
o Résistance aux chocs = 120 Joules
 Gaines toutes hauteurs.
 Pose avant chape.

5.2. ENCOFFREMENT ET SOFFITES PIECES DE VIE – SALON / SEJOUR / CHAMBRE…

 Les encoffrements ou soffite seront réalisées avec le système Placostil de Placoplatre®.
L'ossature Placostil® sera constituée de :
o Rails Stil® R 90 et montants Stil® M 90.
o Le parement sera constitué d’une plaque Placoplatre® BA 13 et d’une plaque
Placoplatre® BA 18.
o Laine minérale de densité supérieure à 70 kg/m3 – Epaisseur 100 mm - L'isolation
acoustique sera améliorée par la mise en place de panneaux semi-rigides de laine
minérale disposés entre les montants. Les joints seront traités selon la technique et
avec les produits Placoplatre®.
o La mise en œuvre sera conforme aux recommandations de la société Placoplatre.
o L’épaisseur totale de la paroi du soffite (hors épaisseur coquille autour du conduit)
sera de 121 mm
o Ces coffres, y compris leur ossature métallique, ne devront jamais avoir de point de
contact solidien ou dur avec les conduits et canalisations qu’ils enferment.

5.3. ENCOFFREMENT ET SOFFITES PIECES SECONDAIRE – WC / SDB / SDE/ DGT…

 Les encoffrements ou soffite seront réalisées avec le système Placostil de Placoplatre®.
L'ossature Placostil® sera constituée de :
o Rails Stil® R 45 et montants Stil® M 45.
o Le parement sera constitué De deux plaque Placoplatre® BA 13.
o Laine minérale PAR de la société ISOVER – Epaisseur 50 mm - L'isolation acoustique
sera améliorée par la mise en place de panneaux semi-rigides de laine minérale
disposés entre les montants. Les joints seront traités selon la technique et avec les
produits Placoplatre®.
o La mise en œuvre sera conforme aux recommandations de la société Placoplatre.
 o L’épaisseur totale de la paroi du soffite (hors épaisseur coquille autour du conduit)
sera de 70 mm
o Ces coffres, y compris leur ossature métallique, ne devront jamais avoir de point de
contact solidien ou dur avec les conduits et canalisations qu’ils enferment.

5.4. COFFRE CF 1H
 Protection par encoffrement PROMATECT®-L500 - EI 60.
 Fourniture et mise en œuvre d’un système d’encoffrement PROMATECT®-L500, de chez
Promat ou techniquement équivalent, réalisé sur 2 ou 3 faces en plaques silico-calcaire
PROMATECT® L500 et supporté par des berceaux de suspension réalisés en tiges filetées et
en cornières acier dimensionnées en fonction des variations de sections.
o Parement : PROMATECT®-L500 d’épaisseur 30mm
o Produit : silicate de calcium
o Masse volumique : 500kg/m3
o Réaction au feu : A1
o Résistance au feu : 1h00
o Entraxe des berceaux de suspension : 1200mm
o Section mini : 250 x 350 mm
o Poids maxi des câbles en pose directe : 15 Kg/ml
o Réversibilité des performances mécaniques du produit après immersion/séchage :
100%
o Stabilité du système aux conditions d’hygrométrie élevées
o Etiquetage sanitaire : A+
 Mise en œuvre conformément aux normes en vigueur, procès-verbaux d’essais, prescriptions
Promat et spécifications du marché.

5.5. CONDUITS VERTICAUX DE VENTILATION ET / OU DESENFUMAGE GLASROC® F V500

- EI60 (CF 1H)
 Les conduits de ventilation et/ou de désenfumage seront du type Glasroc® F V500 de
Placoplatre® ou équivalent, et seront constitués de la manière suivante :
o Corps de conduit en panneaux Glasroc® F V500/35 4 faces
o Les panneaux seront collés avec la colle Glasroc® F V500, et soit vissés entre eux
tous les 200 mm, soit agrafés tous les 100 mm.
o Les sections de longueur 1,2 m maximum seront raccordées à l’aide des bandes
Glasroc® F V500 de 12 mm d’épaisseur collées avec la colle Glasroc® F V500 puis
vissées ou agrafées sur les panneaux Glasroc® F V500 soit par l’intérieur soit à
l’extérieur du conduit
o L’habillage de finition du conduit pourra être réalisé par une plaque de plâtre
Placoplatre® d’épaisseur 12,5 mm minimum soit collée avec mortier adhésif MAP
formule+, soit vissée directement sur le conduit, soit à l’aide d’une contre-cloison
Placostil® avec plaque Placoplatre®.
o La mise en œuvre sera conforme aux prescriptions des procès-verbaux suivants :
 13-A-077 - Conduit de désenfumage Glasroc® F V500/35 – EI60
 13-A-078 - Conduit de ventilation Glasroc® F V500/35 – EI60
 Mise en place d’un doublage Stil autour des conduits de désenfumage :
o Doublages Placostil® de Placoplatre® constitués de la façon suivante : Ossature rails
Stil® R 48 et montants Stil® M 48 simples, implantés à 0,60 m d'entraxe avec une
plaque Placoplatre® BA 13, panneaux de laine de verre d'épaisseur 100 mm.

5.6. CONDUITS HORIZONTAUX DE VENTILATION ET / OU DESENFUMAGE GLASROC® F

V500 EI60 (CF 1H)
  Les conduits de ventilation et/ou de désenfumage seront du type Glasroc® F V500 de
Placoplatre ou équivalent, et seront constitués de la manière suivante :
o Suspension tous les 1,2 m par tige filetée de diamètre 8 mm et rail de supportage
o Le rail de supportage sera protégé par des U Glasroc® F V500 et les tiges filetées par
des coquilles Glasroc® F V500 lorsqu’une protection thermique est nécessaire
o Corps de conduit en panneaux Glasroc® F V500/35 d’épaisseur 35 mm sur 4 faces
o Les panneaux seront collés avec la colle Glasroc® F V500, et vissés entre eux tous
les 200 mm (ou agrafés tous les 100 mm).
o Les sections de longueur 1,2 m maximum seront raccordées à l’aide des bandes
Glasroc® F V500 de 12 mm d’épaisseur collées avec la colle Glasroc® F V500, et
vissées tous les 200 mm (ou agrafées tous les 100 mm) sur les panneaux Glasroc® F
V500 soit à l’intérieur soit à l’extérieur du conduit
o La mise en œuvre sera conforme aux prescriptions des procès-verbaux suivants :
 13-A-077 - Conduit de désenfumage Glasroc® F V500/35 – EI60
 13-A-078 - Conduit de ventilation Glasroc® F V500/35 – EI60
 Mise en place d’un doublage Stil autour des conduits de désenfumage :
o Doublages Placostil® de Placoplatre® constitués de la façon suivante : Ossature rails
Stil® R 48 et montants Stil® M 48 simples, implantés à 0,60 m d'entraxe avec une
plaque Placoplatre® BA 13, panneaux de laine de verre d'épaisseur 100 mm.

6. PLAFOND PLACOSTIL®
6.1. PLAFOND PLACOSTIL® F530 – PLANCHER BETON
 Les plafonds seront réalisés avec le système Placostil® de Placoplatre® et constitués de la
façon suivante :
o Cornière périphérique Stil® F 530
o Fourrures Placostil® F 530 en acier galvanisé d'épaisseur nominale 6/10e, disposées
à 0,60 m maximum d'entraxe, fixées au support par l'intermédiaire de suspentes
Placostil®,
o Une plaque Placoplatre® BA 13, fixées perpendiculairement à l'ossature.
o Avec laine minérale Isoconfort 35 – 80 mm
o Les joints seront traités selon la technique et avec les produits Placoplatre®. La mise
en œuvre sera conforme au DTU 25.41 et aux recommandations de la société
Placoplatre.
o RA (dB) = 66 dB

6.2. PLAFOND PLACOSTIL® F530 – PLANCHER BOIS

 Les plafonds seront réalisés avec le système Placostil® de Placoplatre® et constitués de la
façon suivante :
o Cornière périphérique Stil® F 530
o Fourrures Placostil® F 530 en acier galvanisé d'épaisseur nominale 6/10e, disposées
à 0,60 m maximum d'entraxe, fixées au support par l'intermédiaire de suspentes
Placostil®,
o Une plaque Placoplatre® BA 13, fixées perpendiculairement à l'ossature.
o Avec laine minérale de 100 mm
o Les joints seront traités selon la technique et avec les produits Placoplatre®. La mise
en œuvre sera conforme au DTU 25.41 et aux recommandations de la société
Placoplatre.
o RA (dB) = 48 dB

6.3. PLAFOND PLACOSTIL® F530 – REI 60 – PLANCHER BETON

 Les plafonds seront réalisés avec le système Placostil® de Placoplatre® et constitués de la
façon suivante :
 o Cornière périphérique Stil® F 530
o Fourrures Placostil® F 530 en acier galvanisé d'épaisseur nominale 6/10e, disposées
à 0,60 m maximum d'entraxe, fixées au support par l'intermédiaire de suspentes
Placostil®,
o Une plaque Placoplatre® BA 18 ou deux BA 13, fixées perpendiculairement à
l'ossature.
o Avec laine minérale Isoconfort 35 – 80 mm
o Les joints seront traités selon la technique et avec les produits Placoplatre®. La mise
en oeuvre sera conforme au DTU 25.41 et aux recommandations de la société
Placoplatre.
o REI 60

6.4. PLAFOND PLACOSTIL® F530 – REI 60 – PLANCHER BOIS

 Les plafonds seront réalisés avec le système Placostil® de Placoplatre® et constitués de la
façon suivante :
o Cornière périphérique Stil® F 530
o Fourrures Placostil® PRF Stil F 530 en acier galvanisé d'épaisseur nominale 6/10e,
disposées à 0,60 m maximum d'entraxe + entretoise PRF Stil F530, fixées au support
par l'intermédiaire de suspentes Placostil®,
o Deux plaques Placoflam® BA 13, fixées perpendiculairement à l'ossature.
o Avec laine de roche 100 mm – 30 kg/m3 minimum
o Les joints seront traités selon la technique et avec les produits Placoplatre®. La mise
en oeuvre sera conforme au DTU 25.41 et aux recommandations de la société
Placoplatre.
o R 60

7. PLAFOND ACOUSTIQUE

7.1. PLAFONDS EN PLAQUES GYPTONE QUATTRO 41 αw de 0,7

 Les plafonds seront réalisés selon les systèmes Placostil® de Placoplatre et constitués de la
façon suivante :
o Les plafonds seront du type Gyptone® constitués de plaques Gyptone® Activ'Air®
Quattro 41 à 4 bords amincis d'épaisseur 12,5mm et vérifieront un coefficient
d'absorption αw de 0,7 pour un plénum de 100 mm.
o Les plaques seront vissées sur des fourrures Stil®F530 directement reliées au
support ou par l'intermédiaire de profilés primaires Stil Prim®Tech 90 ou Stil®Prim
100.
o La laine minérale, d’épaisseur 75 mm sera sans pare-vapeur si les plaques sont
perforées.
o Les plaques seront étiquetées A+, conformes à la norme NF EN 14190, seront en
plâtre 100 % recyclable et bénéficieront d’une technologie d’absorption/destruction du
formaldéhyde testée en laboratoire indépendant vérifiant un taux de réduction du
formaldéhyde de 60% (pour un rapport surface de produits actifs / volume de la pièce
> 0,4).
o La pose du plafond s'effectuera conformément à l'avis technique 9/14-985 et aux
recommandations du fabricant.
o Les joints seront traités suivant la technique et avec les produits Placoplatre®.
o La mise en œuvre sera conforme au DTU 25.41 et aux recommandations de la
société Placoplatre.
 7.2. PLAFONDS EN PLAQUES RIGITONE® ACTIV’AIR 8-15-20 SUPER αw de 0,5
o Les plafonds seront réalisés selon les systèmes Placostil® de Placoplatre et
constitués de la façon suivante :
o Les plafonds seront du type Rigitone ™ constitués de plaques Rigitone®Activ'Air® 8-
15-20 Super à 4 bords droits d'épaisseur 12,5mm et vérifieront un coefficient
d'absorption αw de 0,5 pour un plénum de 200 mm.
o Les plaques seront vissées tous les 17cm maximum sur un système de double
ossature constituée de fourrures Rigitone™ Rigi 60.
o Les ossatures primaires, d’entraxe maximum 1 m, seront fixées au support par
l’intermédiaire de suspentes Rigitone™ Rigi 60, disposées tous les 90 cm.
o Les ossatures secondaires auront un entraxe maximum de 32 cm.
o Sans isolation.
o Les plaques seront étiquetées A+, conformes à la norme NF EN 14190, seront en
plâtre 100 % recyclable et bénéficieront d’une technologie d’absorption/destruction du
formaldéhyde testée en laboratoire indépendant vérifiant un taux de réduction du
formaldéhyde de 60% (pour un rapport surface de produits actifs / volume de la pièce
> 0,4).
o La pose du plafond s'effectuera selon l'avis technique 9/14-985 et aux
recommandations du fabricant.
o Les joints seront traités suivant la technique et avec les produits Placoplatre®.
o La mise en œuvre sera conforme au DTU 25.41 et aux recommandations de la
société Placoplatre.

8. ISOLATION DE COMBLES AMENAGES, ISOCONFORT ENTRE ET SOUS CHEVRONS

 La charpente sera isolée en disposant entre et sous chevrons un isolant en laine de verre,
sous forme de rouleaux, semi-rigide, non hydrophile (WS), certifié ACERMI, de conductivité
thermique 0,032 ou 0,035 W/ (m.K), d’épaisseur (cf. tableau) mm et de résistance thermique
(cf. tableau) m².K/W, de type ISOCONFORT de la société ISOVER. L’isolant sera revêtu d’un
voile confort ou d’un surfaçage kraft, quadrillé, pour les épaisseurs supérieures ou égales à
160 mm.
 Des suspentes, de type INTEGRA2 de la société ISOVER, destinées à tenir les rails pour fixer
le parement seront fixées sur les chevrons avant d’insérer la première couche d’isolant. La
longueur de la suspente INTEGRA2 dépendra de l’épaisseur de l’isolation sous chevrons.
 L’isolant entre chevrons sera découpé à une largeur égale à celle comprise entre les chevrons
plus 1 à 2 cm, et posé conformément au DTU 45.10. Cette première couche d’isolant devra
avoir une résistance thermique minimale de 1,65 m².K/W.
 Les lés de la seconde couche d’isolant sous chevrons seront embrochés sur les suspentes et
posés bord à bord, perpendiculairement aux chevrons.
 Une membrane d’étanchéité à l’air hygro-régulante indépendante et continue, permettant le
séchage des bois de charpente, de type VARIO® XTRA de la société ISOVER, sera fixée sur
la tête des suspentes avant mise en place des fourrures métalliques et des plaques de
parement. La jonction entre les lés de membrane sera effectuée à l’aide d’un adhésif
compatible avec la membrane, de type VARIO® FAST TAPE, et la jonction avec d’autres
matériaux avec un mastic compatible, type VARIO® DOUBLE FIT.
 Les plaques de parement, de type BA13 de la société Placo®, seront posées conformément
au DTU 25.41.
 Les joints seront traités selon la technique et avec les produits Placoplatre®.

Résistance thermique – ISOCONFORT 32

Epaisseur
60 80 100 120 140 200
ISOCONFORT 32 (mm)
Rth (m².K/W) 1,85 2,50 3,10 3,75 4,35 6,25
 Résistance thermique – ISOCONFORT 35
Epaisseur
60 80 100 120 140 160
ISOCONFORT 35 (mm)
Rth (m².K/W) 1,70 2,25 2,85 3,40 4,00 4,55
Epaisseur
180 200 220 240 260 280
ISOCONFORT 35 (mm)
Rth (m².K/W) 5,10 5,70 6,25 6,85 7,40 8,00

9. ISOLATION MURS OSSATURE BOIS

 Isolation entre montant bois en laine de verre, sous forme de rouleaux, semi-rigide, non
hydrophile (WS), certifié ACERMI, de conductivité thermique 0,032 W/ (m.K), d’épaisseur 145
mm et de résistance thermique 4.50m².K/W, de type Isomob 32 de la société ISOVER.
L’isolant sera revêtu d’un voile confort, quadrillé.
 Une membrane d’étanchéité à l’air hygro-régulante indépendante et continue, permettant le
séchage des bois de charpente, de type VARIO® XTRA de la société ISOVER, sera fixée sur
la tête des suspentes avant mise en place des fourrures métalliques et des plaques de
parement. La jonction entre les lés de membrane sera effectuée à l’aide d’un adhésif
compatible avec la membrane, de type VARIO® FAST TAPE, et la jonction avec d’autres
matériaux avec un mastic compatible, type VARIO® DOUBLE FIT.
 Réalisation d’une ossature avec mise en œuvre des lisses Clip’ Optima, des fourrures Optima
240 et les appuis Optima 2 15-45.
 2ième couches d’isolant en laine de verre, sous forme de rouleaux, semi-rigide, non hydrophile
(WS), certifié ACERMI, de conductivité thermique 0,035 W/ (m.K), d’épaisseur 60 mm et de
résistance thermique 1.70m².K/W, de type Isoconfort 35 de la société ISOVER. L’isolant sera
revêtu d’un voile confort, quadrillé.
 Les plaques de parement, de type BA13 de la société Placo®, seront posées conformément
au DTU 25.41.
 Les joints seront traités selon la technique et avec les produits Placoplatre®.

9. ETANCHÉITÉ À L’AIR
 Sur les murs maçonnés dits « froids » un revêtement technique Aéroblue® sera projeté avant
la mise en œuvre des complexes de doublages.
 Le revêtement technique sera appliqué sur l’ensemble des murs extérieurs. Le traitement des
jonctions menuiseries/maçonnerie et plafond/maçonnerie sera réalisé à l’aide du revêtement
technique Aéroblue® et de la bande en grille de verre.
 La mise en œuvre se fera conformément au Pass innovation 2011-135 et aux
recommandations de la société Placoplatre.
10. PLAFONDS EXTERIEURS
 Fourniture et pose d’un plafond en plaques ciment armé de type AQUAPANEL OUTDOOR de
chez KNAUF sur ossature compris finition.
 Ossature :
o Mise en place du rail F47H périphérique. Les plaques ne seront pas fixées dans ce
rail pour avoir un plafond désolidarisé. Les fourrures F47H seront simplement glissées
dans le rail (pas de vissage).
o Mise en place des F47H à entraxe 300 mm environ, en tenant compte du jeu de 3 - 4
mm entre les plaques.
o La 1ère F47H sera disposée à 100 -150 mm du support.
o Entraxe des suspentes (portée) : 1,20 m.
o La 1ère suspente sera disposée à 100 - 150 mm du support.
o Une fois mises en place, le traitement sur chantier de toutes les goupilles avec une
peinture anti-corrosion est nécessaire.
o Tous les 150 m2 ou 15 ml, un joint de fractionnement sera mis en place. Le profilé
sera collé à l’aide de l’enduit de jointoiement. Au droit de ce joint, les profilés F47H
seront interrompus.
 Plaques de ciment armé de 12,5 mm d'épaisseur.
o Marque : KNAUF ou équivalent
o Produit : AQUAPANEL OUTDOOR
o -Composition : ciment armé d’un treillis de fibre de verre sur chaque face
o Entraxe : 600 mm
o Réaction au feu : A1
o Résistance eau/gel : anorganique et ingélif classe A
o Masse combustible : de 0,197 MJ/kg
o Masse surfacique : environ 15 kg/m²
 Mise en oeuvre des plaques
o Les plaques seront mises en œuvre perpendiculairement aux F47H, en laissant un
jeu de 10 mm en périphérie et un jeu de 3 - 4 mm entre les plaques.
o Les plaques seront fixées par les vis Aquapanel®, espacées de 250 mm maximum,
soit 5 vis sur la largeur de 900.
 Mise en place du primaire
o Avant jointoiement et avant mise en œuvre d’une quelconque finition, la surface est
traitée au rouleau peau de mouton, à la brosse ou au pinceau. Pour un plafond
extérieur, on utilisera le primaire pour finition Aquapanel® non dilué. Laisser sécher
24 h avant toute opération suivante.
 Jointoiement des plaques
o Il se fait avec l’enduit à joints Aquapanel® gris.
o Remplir entièrement les joints à l’aide de l’enduit et maroufler immédiatement la
bande à joints Aquapanel. Recouvrir également les têtes de vis et éliminer les petites
irrégularités par ponçage.
 Finition
 Elle se fera conformément au DTU 59.1 et DTU 26.1 (enduits).
o Enduisage
- Enduisage avec l’enduit d’armature plafond/cloison Aquapanel® blanc
- Appliquer une épaisseur d’environ 3 à 5 mm d’enduit et l’étaler.
- Le “peigner” avec la spatule crantée 8/8 mm, maroufler sur toute la surface le
treillis de renfort Aquapanel® avec un chevauchement des lés de 10 cm dans
le tiers extérieur de l’enduit.
- Une 2ème passe d’enduit de 2 mm environ est rapportée pour noyer
correctement l’armature. L’enduit est lissé, humidifié et serré avec une
lisseuse.
o Finition peinture
- Ratissage de l’Armaterm
 - Colle préparée avec 30 % de ciment gris, en 2 passes avec pose de
l’armature 3625/43 dans la première passe. Lissage et serrage soignés de
l’enduit.
- Finition par 2 couches de Zolpan Mat dont la première couche diluée à 5 %
d’eau.

11. HABILLAGE BA13 COLLEE

 L’habillage des murs sera réalisé en plaques d’épaisseur 13mm. Les plaques seront collées au plâtre
adhésif ou au mortier adhésif. Les joints seront traités suivant la technique et avec les produits du
fabriquant.
 La mise en œuvre sera conforme au DTU 25.41 et aux recommandations du fabriquant.
Contre voile ou poteaux béton suivant indications des plans architecte.

12. POINTS SPECIFIQUES – FINITIONS – DIVERS

12.1. Plus-value pour cloisons cintrées :

 Cloison cintrée composée d'une ou plusieurs plaques de plâtre par face.

 Ces plaques seront vissées dans le sens horizontal sur des rails métalliques cintrables en acier
galvanisé horizontaux et sur des montants verticaux.
 Fixation par vis invisibles autoforeuses tête trompette.
 Cueillies par bande et enduit spécial.
 En fonction du cintrage à obtenir, la mise en oeuvre des plaques se fera à l'état sec, à l'état humide
ou à l'état humide après préformage sur gabarit et suivant recommandations du fabricant pour les
rayons minimums. Le cintrage se fera dans le sens longitudinal de la plaque.

12.2. Complément pour plaques M0 en remplacement de plaques standard

 Remplacement des plaques de parement d'une face par des plaques avec finition M0, PCS inférieur
à 500 Kcal/m². Le degré coupe-feu en sera d'autant augmenté.
 Pour gaine ETEL.

12.3. Supports d'appareils sanitaires – Renforts

 Fourniture et pose de supports pour appareils sanitaires adaptés aux marques et type d'appareils.
 Fourniture et mise en place de tasseaux en bois exotique de 40 x 200 mm
 Support pour cloisonnement de type plaque de plâtre sur ossature.
 Support pour lavabo, évier, WC, barre de relevage, accessoire de douche, tableau électrique,
élément de cuisines, télévision...
 Plan de localisation à la charge du présent lot - Coordination avec le lot PLOMBERIE, ELECTRICITE,
CUISINE...

12.4. Support pour WC suspendu

 Le présent lot devra la mise en place de 2 BA 13 pour l'habillage des bâti-support WC compris
ossature métallique nécessaire.

12.5. TRAITEMENT DES JOINTS DE PLAQUES DE PLÂTRE

 Bande armée toute hauteur

 Bandes armées d'angles, arêtes.
 Bandes armées pour angles saillants de cloisons réalisées en plaques de plâtre sur ossature.
 Calfeutrement périmétrique de menuiseries extérieures et intérieures.

12.6. ABOUTS DE CLOISONS

 Têtes de cloisons constituées de plaques de plâtre sur ossature. Calfeutrement parfait avec bandes
armées pour les angles.

12.7. POSE DE MENUISERIES OU MANNEQUINS

 Pose seule de menuiseries intérieures

 Mise en place avec ferrage, calages, réglages et calfeutrement.
 Pose seule d'huisserie 1 vantail 2 vantaux, châssis vitrées…
 Pose des trappes de visite verticale et horizontale

12.8. Plus-value parement plaque marine

 En remplacement des plaque standard, fourniture et pose de plaque à parement marines.

12.9. Protection des pieds de cloisons pour pièces humides.

 Réalisation de deux cordons de joint mastic souple entre le rail et le sol.

 Protection complémentaire par un film polyéthylène d’épaisseur 100 μm placé sous le rail et
dépassant d’au moins 2 cm le sol fini après relevé.

12.10. Liaison cloison / Menuiseries extérieures

 POUR MEMOIRE, prestation prévue à la charge du corps d'état MENUISERIE EXTERIEURE,

coordination avec ce corps d'état pour jonction avec les profils aluminium.

12.11. Rebouchages dans existants

 Rebouchages des anciennes prises, divers percements et autres trous non réutilisés dans les
cloisons conservées et dans les doublages conservés.

12.12. Reprises suite démolitions

 Reprise de cloisons ou de doublage suite aux démolitions des cloisons existantes
