Application: Rotation de Banches

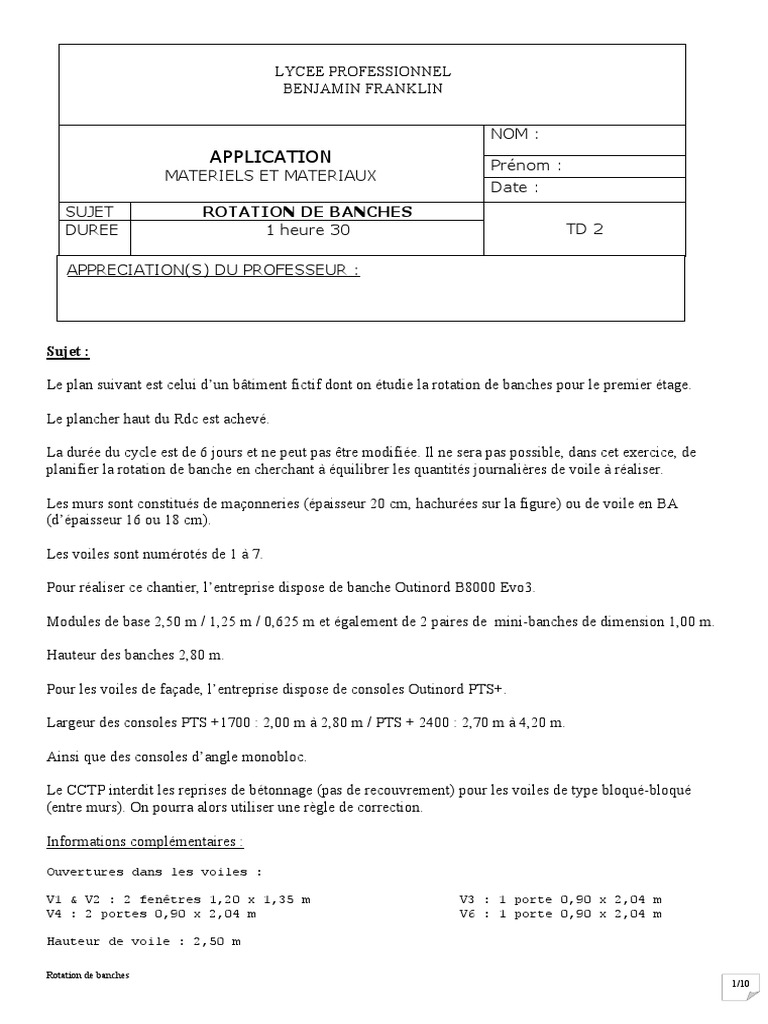

LYCEE PROFESSIONNEL
BENJAMIN FRANKLIN
NOM :
APPLICATION Prénom :
MATERIELS ET MATERIAUX
Date :
SUJET ROTATION DE BANCHES
DUREE 1 heure 30 TD 2
APPRECIATION(S) DU PROFESSEUR :
Sujet :
Le plan suivant est celui d’un bâtiment fictif dont on étudie la rotation de banches pour le premier étage.
Le plancher haut du Rdc est achevé.
La durée du cycle est de 6 jours et ne peut pas être modifiée. Il ne sera pas possible, dans cet exercice, de
planifier la rotation de banche en cherchant à équilibrer les quantités journalières de voile à réaliser.
Les murs sont constitués de maçonneries (épaisseur 20 cm, hachurées sur la figure) ou de voile en BA
(d’épaisseur 16 ou 18 cm).
Les voiles sont numérotés de 1 à 7.
Pour réaliser ce chantier, l’entreprise dispose de banche Outinord B8000 Evo3.
Modules de base 2,50 m / 1,25 m / 0,625 m et également de 2 paires de mini-banches de dimension 1,00 m.
Hauteur des banches 2,80 m.
Pour les voiles de façade, l’entreprise dispose de consoles Outinord PTS+.
Largeur des consoles PTS +1700 : 2,00 m à 2,80 m / PTS + 2400 : 2,70 m à 4,20 m.
Ainsi que des consoles d’angle monobloc.
Le CCTP interdit les reprises de bétonnage (pas de recouvrement) pour les voiles de type bloqué-bloqué
(entre murs). On pourra alors utiliser une règle de correction.
Informations complémentaires :
Ouvertures dans les voiles :
V1 & V2 : 2 fenêtres 1,20 x 1,35 m V3 : 1 porte 0,90 x 2,04 m

V4 : 2 portes 0,90 x 2,04 m V6 : 1 porte 0,90 x 2,04 m
Hauteur de voile : 2,50 m
Rotation de banches
1/10
Questions :
1/ Déterminer le cycle complet de rotation de banche et indiquer votre découpage sur le plan.
2/ Tracer à l’échelle sur les plans journaliers la position des banches et des consoles (encombrement).
Les banches seront représentées par un rectangle bleu et les consoles en rouge.
3/ Préciser pour chacun des voiles le nombre d’abouts à prévoir.
4/ Définir la commande de matériels à prévoir pour le chantier
5/ Calculer les volumes de béton de chaque voile, ainsi que le total journalier et global.
6/ Calculer la quantité de blocs de béton manufacturé nécessaire à la réalisation des maçonneries.
Plan 1er étage
Rotation de banches
2/10
Jour 1
L’entreprise commence par la réalisation des voiles périphériques en utilisant des console-pignons.
Banches Nb de Panneaux
2,50 m
1,25 m
0,625 m
1,00 m
Abouts de voile Nb d’Abouts

0,16 m
0,18 m
Console pignon Nb d’éléments

PTS+1700
PTS+2400
Angle
Rotation de banches
3/10
Jour 2
2,50 m
1,25 m
0,625 m
1,00 m

0,16 m
0,18 m

PTS+1700
PTS+2400
Angle
Rotation de banches
4/10
Jour 3
2,50 m
1,25 m
0,625 m
1,00 m

0,16 m
0,18 m

PTS+1700
PTS+2400
Angle
Rotation de banches
5/10
Jour 4
2,50 m
1,25 m
0,625 m
1,00 m

0,16 m
0,18 m

PTS+1700
PTS+2400
Angle
Rotation de banches
6/10
Jour 5
2,50 m
1,25 m
0,625 m
1,00 m

0,16 m
0,18 m

PTS+1700
PTS+2400
Angle
Rotation de banches
7/10
Jour 6
2,50 m
1,25 m
0,625 m
1,00 m

0,16 m
0,18 m

PTS+1700
PTS+2400
Angle
Rotation de banches
8/10
4/ Commande matériels pour la réalisation du premier étage
Commande Nb de Panneaux
Banches 2,50 m
Banches 1,25 m
Banches 0,625 m
Banches 1,00 m
Commande Nb d’Abouts
Abouts 0,16 m
Abouts 0,18 m

Console PTS+1700
Console PTS+2400
Console Angle
5/ Quantité BPE :
6/ Quantité blocs de béton manufacturés
Rotation de banches
9/10
PRODUCTIVITÉ ET SECURITE DES CHANTIERS
infos
NOUVEAU Outinord MSBI
PTE
SetS+
PLATES-FORMES DE TRAVAIL
EN ENCORBELLEMENT
OMIQUE
● ECON
MPACTE
● CO
AT IQUE
● PR
DE NOUVELLES SOLUTIONS
POUR PLUS D’ÉCONOMIES
● Réduction des temps de préparation
● Mise en œuvre rapide
● Une gestion optimisée
● Suppression des accessoires perdables
● Réduction des frais d’entretien
● Diminution des coûts de transport
et de stockage
Outinord MSBI
PTE
SetS+
La PTE concentre un ensemble
d’avantages techniques lui permettant
d’apporter des solutions simples
aux différentes situations de chantiers.
Elle est compacte, essentiellement
composée de profils métalliques standards
«fermés» ce qui permet l’emboîtement
facile des pièces de rallonge latérale, A chaque cas spécifique
arrière ou d’adaptation à la configuration une solution rapide et économique
spécifique des structures.
Rayon mini 3,00 m,
LES COMPOSANTS sur demande jusqu’à 1,50 m
DIMENSIONNELS
La PTE dispose d’une large gamme d’éléments
modulaires standards offrant des possibilités
dimensionnelles performantes de 1,70m
à 8,70m avec une largeur de platelage
de 1,95m à 2,70m.
Par combinaison de ces éléments standards, de
grands ensembles (14m de longueur) peuvent
être constitués.
Une extension arrière de 0,58 m et latérale de Extension arrière
0,40 m, 0,75 m et 1,15 m en fonction de la
Extension latérale
largeur du plateau.
Un angle variable droit ou gauche d’une
ouverture maximum de 28°.
Un angle fixe de 90° droit ou gauche.
PTE140 PTE 210 PTE 310 PTE 410

de 1,70 à 2,20 m de 2,40 à 3,60 m de 3,40 à 5,40 m de 4,40 à 6,40 m Angle variable 28°
PTE 520 PTE 620 Angle fixe 90° Extension latérale

de 5,50 à 7,50 m de 6,50 à 8,50 m droit ou gauche et angle variable
Deux types de PTE sont disponibles actuellement
se différenciant par le niveau d’équipement :
Type
● La PTE S est équipée d’une barre de
verrouillage au niveau des attaches volantes
Barre de verrouillage
Anneau de levage arrière
Verrouillage du bracon Extension de platelage

de ferme
Dispositif de verrouillage au repliage
Type S+
● La PTE S+ sans barre de verrouillage pour
Fixation de platelage
une utilisation avec des attaches volantes

à verrouillage automatique
Anneau de levage encastré Profil porteur d’extension

de platelage
Dispositif de verrouillage au repliage Ressort d’assistance au repliage
Verrouillage d’extension de platelage Mise en place et verrouillage du profil avec

curseurs de fixation d’étais de stabilité
LES CARACTÉRISTIQUES
Type S : 1,91 m
DIMENSIONNELLES Type S+ : 2,00 m Rangement de
l’auvent grillagé
De par sa conception la PTE développe un faible dans les profils
du cadre pour
encombrement ce qui permet d’optimiser le transport
le linéaire de plates-formes sur un plateau de camion. et le stockage
49,4 m
L’auvent grillagé et les gardes-corps latéraux
sont glissés à l’intérieur du cadre au repliage,
protégés d’éventuelles détériorations lors du
transport ou au stockage.
Type S : 1,91 m 2,50 m

Type S+ : 2,00 m 2,50 m TRANSPORT ET STOCKAGE
6 unités maxi
8 unités maxi
Réalisation AGH Lille, Outinord, RCS Valenciennes B 301 896 619, Ce document n’est pas contractuel
Pose sur dalle béton
ou bastaings de répartition
LES DISPOSITIFS
D’ACCROCHAGE
Attaches volantes CAS SPECIFIQUES
à verrouillage D’UTILISATION
automatique pour
plates-formes type S+
Adaptation pour
fixation en bout
de voile
Attache volante
standard pour
plates-formes type S
Support sous dalle

Utilisation sur Utilisation sur Utilisation d’une lisse en
dalle avec allège dalle en débord pied pour passage
d’ouvertures
Conditions d’utilisation :
Support sous dalle
se référer à la documentation technique
avec retombée
Outinord s.a. BP. 99 - 59732 St Amand les Eaux Cedex Tél. : (33) 03 27 23 83 83 - Fax : (33) 03 27 23 83 55 e-mail : outinord@outinord.fr
www.outinord.fr
www.outinord.fr
B8000EV3
BANCHE EVOLUTION 3
● La banche la plus légère du marché Gain de temps au décoffrage :

Grâce au compas de levage centralisé, inclina-
● Meilleurs niveaux de productivité ble, à ouverture 1,20 m :
- 1 point d'élingage pour 2,50 ml de voile, 2
● Maniabilité et sécurité optimales points d'élingage pour 6,80 ml de voile, ( en
hauteur standard )
1/2
● Mise en œuvre ergonomique - autostabilité instantanée sans étais jusqu'à

4,30 m de hauteur.
Gain de temps au coffrage :
- décalage automatique de niveau
des faces coffrantes pour faciliter la pose au
trait d'alignement ou contre
l'amorce,
- accès facile pour la mise en place
du ferraillage et des réservations,
- dispositif d’écrou encagé permettant le pas-
sage et le serrage des entretoises en interve-
nant d’un seul côté.
- sur le module de 1,25 m un dispositif rabat-
table permet de placer les entretoises à l’exté-
rieur du panneau pour la réalisation de
poteaux.
Gain de temps au réglage
- accès ergonomique à tous les
postes de réglage et de fermeture,
- mise en place des barrettes d'about
de voile à accrochage rapide,
- deux liaisons latérales par BAAM (Boîtier de
liaison à Affleurement et Alignement Mécaniques)
accessibles du niveau du plancher (2,03m)
- vérins de réglage de niveau rehaussés
à 0,80 m.
Gain de temps
dans les déplacements :
passerelle de circulation libérée de tout obsta-
cle même en superposition,
- échelle à barreaux antidérapants,
- trappe à fermeture automatique.
Gain de temps en superposition :
- étais universels à accrochage rapide,
- liaison intégrée avec écrou pivotant,
Positionnement
ergonomique de tous
les accessoires de mise en
œuvre et de régalge.
DOCUMENT NON CONTRACTUEL
Outinord s.a. BP 99, 59732 St Amand-les-Eaux Cedex, FRANCE

Tél. : + 333 27 23 83 83, Fax. : + 333 27 23 83 55, outinord@outinord.fr
B8000EV3
CARACTERISTIQUES STANDARDS:
Modules de base :
2,50 m, 1,25 m, 0,625 m.
Sécurité permanente dans
Hauteur : 2,80 m.
les déplacements
Rehausse : 0,50 m.
et la mise en œuvre
Mini-banches : 1,00 m, 1,50 m.
Poids moyen :135 Kg/m2 .
Résistance à la pression des bétons :
jusqu’à 10 T/m2 avec des entretoises
ø 23 LAC courantes.
Alignement : latéral par BAAM,
horizontal par taquets de superposition
soudés. 2/2
Abouts : métalliques ou plastiques avec
barrettes d'about à accrochage rapide.
Mise en place de la barette About magnétiquere
Angles : intérieurs et extérieurs standards.
d’about
Accessoires : règles de correction, de
décalage, de décoffrage, petits panneaux
complémentaires.
Résultats atteints en utilisation : 0,15
à 0,30 h/m2 de coffrage selon complexité.
Stabilisation au vent :
- Par compas inclinable à levage centralisé.
- Par étais n°3 ou Universel à fixation rapide
Accès et circulation :
Liaison latérale Liaison latérale - Echelle intérieure avec trappe,
entre 2 B 8000EV 3 entre B 8000EV 3 et B 8000 passerelle et garde-corps de protection.
Superposition :
Possibilité jusqu'à 22 m et plus avec étude
spécifique de relevage et de stabilité.
Transport : 24 banches par plateau
de camion.
SUPERPOSITION GRANDE
HAUTEUR.
A ce jour le record atteint est de 22,40 m. Il a
été rendu possible avec des éléments
standards superposés.La stabilité a fait l'objet
d'une étude spécifique de notre bureau
d'études. La B 8000 Evolution est employée
sur des hauteurs allant jusqu'à 10 m sans
étude préalable de stabilité. (Voir document
technique et poster stabilité)
Dans ces cas on utilisera des étais de stabilité
universels avec dispositif d'accrochage rapide
sur le coffrage et platine de fixation sur bloc
béton ou acier et ancrage dans la dalle.
Pression hydrostatique
Hauteur 2,80 m Hauteur 5,60 m

(Pour d’autres informations
DOCUMENT NON CONTRACTUEL
voir la documentation technique).
Outinord s.a. BP 99, 59732 St Amand-les-Eaux Cedex, FRANCE

Tél. : + 333 27 23 83 83, Fax. : + 333 27 23 83 55, outinord@outinord.fr
LYCEE PROFESSIONNEL
BENJAMIN FRANKLIN
NOM :
CORRECTION Prénom :
MATERIELS ET MATERIAUX
Date :
SUJET ROTATION DE BANCHES
DUREE 1 heure 30
APPRECIATION(S) DU PROFESSEUR :
Sujet :
Le plan suivant est celui d’un bâtiment fictif dont on étudie la rotation de banches pour le premier étage.
Le plancher haut du rdc est achevé.
La durée du cycle est de 6 jours et ne peut pas être modifiée. Il ne sera pas possible, dans cet exercice, de
planifier la rotation de banche en cherchant à équilibrer les quantités journalières de voile à réaliser.
Les murs sont constitués de maçonneries (épaisseur 20 cm, hachurées sur la figure) ou de voile en BA
(d’épaisseur 16 ou 18 cm).
Les voiles sont numérotés de 1 à 7.
Pour réaliser ce chantier, l’entreprise dispose de banche Outinord B8000 Evo3.
Modules de base 2,50 m / 1,25 m / 0,625 m et également de 2 paires de mini-banches de dimension 1,00 m.
Hauteur des banches 2,80 m.
Pour les voiles de façade, l’entreprise dispose de consoles Outinord PTS+.
Largeur des consoles PTS +1700 : 2,00 m à 2,80 m / PTS + 2400 : 2,70 m à 4,20 m.
Ainsi que des consoles d’angle monobloc.
Le CCTP interdit les reprises de bétonnage (pas de recouvrement) pour les voiles de type bloqué-bloqué
(entre murs). On pourra alors utiliser une règle de correction.
Informations complémentaires :
Ouvertures dans les voiles :
V1 & V2 : 2 fenêtres 1,20 x 1,35 m V3 : 1 porte 0,90 x 2,04 m

V4 : 2 portes 0,90 x 2,04 m V6 : 1 porte 0,90 x 2,04 m
Hauteur de voile : 2,50 m
Rotation de banches
1/10
Questions :
1/ Déterminer le cycle complet de rotation de banche et indiquer votre découpage sur le plan.
2/ Tracer à l’échelle sur les plans journaliers la position des banches et des consoles (encombrement).
Les banches seront représentées par un rectangle bleu et les consoles en rouge.
3/ Préciser pour chacun des voiles le nombre d’abouts à prévoir.
4/ Définir la commande de matériels à prévoir pour le chantier
5/ Calculer les volumes de béton de chaque voile, ainsi que le total journalier et global.
6/ Calculer la quantité de blocs de béton manufacturé nécessaire à la réalisation des maçonneries.
Plan 1er étage
Rotation de banches
2/10
Jour 1
L’entreprise commence par la réalisation des voiles périphériques en utilisant des console-pignons.
2,50 m 8
1,25 m 2
0,625 m 0
1,00 m 0

0,16 m 0
0,18 m 2

PTS+1700 4
PTS+2400 2
Angle 2
Rotation de banches
3/10
Jour 2
2,50 m 8
1,25 m 2
0,625 m 0
1,00 m 0

0,16 m 0
0,18 m 2

PTS+1700 4
PTS+2400 2
Angle 2
Rotation de banches
4/10
Jour 3
2,50 m 8
1,25 m 4
0,625 m 0
1,00 m 4

0,16 m 1
0,18 m 1

PTS+1700 0
PTS+2400 0
Angle 0
Rotation de banches
5/10
Jour 4
2,50 m 2
1,25 m 0
0,625 m 0
1,00 m 4

0,16 m 2
0,18 m 0

PTS+1700 0
PTS+2400 0
Angle 0
Rotation de banches
6/10
Jour 5
2,50 m 4
1,25 m 0
0,625 m 0
1,00 m 4

0,16 m 0
0,18 m 1

PTS+1700 0
PTS+2400 0
Angle 0
Rotation de banches
7/10
Jour 6
2,50 m 4
1,25 m 0
0,625 m 0
1,00 m 0

0,16 m 1
0,18 m 0

PTS+1700 0
PTS+2400 0
Angle 0
Rotation de banches
8/10
4/ Commande matériels pour la réalisation du premier étage
Commande Nb de Panneaux
Banches 2,50 m 8
Banches 1,25 m 4
Banches 0,625 m 0
Banches 1,00 m 4
Commande Nb d’Abouts
Abouts 0,16 m 2
Abouts 0,18 m 2

Console PTS+1700 4
Console PTS+2400 2
Console Angle 2
5/ Quantité BPE :
Ouvertures
VOILES Longueur Hauteur Epaisseur Volume
à déduire
V1 10,20 2,50 0,18 0,58 4,01
V2 10,20 2,50 0,18 0,58 4,01
V3 6,05 2,50 0,16 0,29 2,13
V4 7,94 2,50 0,16 0,59 2,59
V5 5,30 2,50 0,18 0,00 2,39
V6 1,62 2,50 0,16 0,29 0,35
V7 5,30 2,50 0,18 0,00 2,39
Volume
Coulage Voiles
BPE
J1 V1 4,01
Volume
J2 V2 4,01 total :
18,09 m3
J3 V4 / V5 4,98
J4 V3 / V6 1,08
J5 V7 2,39
J6 V3 1,62
6/ Quantité blocs de béton manufacturés
2 x 15.26 x 2.50 = 38,15 m²
10 blocs au m² en 20 x 20 x 50 donc 381,5 BBM
Rotation de banches
9/10

Application: Rotation de Banches

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Application: Rotation de Banches

Transféré par

Droits d'auteur :

Formats disponibles

LYCEE PROFESSIONNEL

Le plancher haut du Rdc est achevé.

Les voiles sont numérotés de 1 à 7.

Pour réaliser ce chantier, l’entreprise dispose de banche Outinord B8000 Evo3.

Hauteur des banches 2,80 m.

Pour les voiles de façade, l’entreprise dispose de consoles Outinord PTS+.

Ainsi que des consoles d’angle monobloc.

Ouvertures dans les voiles :

V1 & V2 : 2 fenêtres 1,20 x 1,35 m V3 : 1 porte 0,90 x 2,04 m

Hauteur de voile : 2,50 m

3/ Préciser pour chacun des voiles le nombre d’abouts à prévoir.

4/ Définir la commande de matériels à prévoir pour le chantier

6/ Calculer la quantité de blocs de béton manufacturé nécessaire à la réalisation des maçonneries.

Plan 1er étage

Abouts de voile Nb d’Abouts

Console pignon Nb d’éléments

Abouts de voile Nb d’Abouts

Console pignon Nb d’éléments

Abouts de voile Nb d’Abouts

Console pignon Nb d’éléments

Abouts de voile Nb d’Abouts

Console pignon Nb d’éléments

Abouts de voile Nb d’Abouts

Console pignon Nb d’éléments

Abouts de voile Nb d’Abouts

Console pignon Nb d’éléments

Console pignon Nb d’éléments

6/ Quantité blocs de béton manufacturés

PTE140 PTE 210 PTE 310 PTE 410

PTE 520 PTE 620 Angle fixe 90° Extension latérale

Anneau de levage arrière

Verrouillage du bracon Extension de platelage

Dispositif de verrouillage au repliage

une utilisation avec des attaches volantes

Anneau de levage encastré Profil porteur d’extension

Dispositif de verrouillage au repliage Ressort d’assistance au repliage

Verrouillage d’extension de platelage Mise en place et verrouillage du profil avec

Type S : 1,91 m 2,50 m

Support sous dalle

● La banche la plus légère du marché Gain de temps au décoffrage :

● Mise en œuvre ergonomique - autostabilité instantanée sans étais jusqu'à

Outinord s.a. BP 99, 59732 St Amand-les-Eaux Cedex, FRANCE

Hauteur 2,80 m Hauteur 5,60 m

voir la documentation technique).

Outinord s.a. BP 99, 59732 St Amand-les-Eaux Cedex, FRANCE

Le plancher haut du rdc est achevé.

Les voiles sont numérotés de 1 à 7.

Pour réaliser ce chantier, l’entreprise dispose de banche Outinord B8000 Evo3.

Hauteur des banches 2,80 m.

Pour les voiles de façade, l’entreprise dispose de consoles Outinord PTS+.

Ainsi que des consoles d’angle monobloc.

Ouvertures dans les voiles :

V1 & V2 : 2 fenêtres 1,20 x 1,35 m V3 : 1 porte 0,90 x 2,04 m

Hauteur de voile : 2,50 m

3/ Préciser pour chacun des voiles le nombre d’abouts à prévoir.

4/ Définir la commande de matériels à prévoir pour le chantier

6/ Calculer la quantité de blocs de béton manufacturé nécessaire à la réalisation des maçonneries.

Plan 1er étage

Abouts de voile Nb d’Abouts

Console pignon Nb d’éléments

Abouts de voile Nb d’Abouts

Console pignon Nb d’éléments

Abouts de voile Nb d’Abouts
