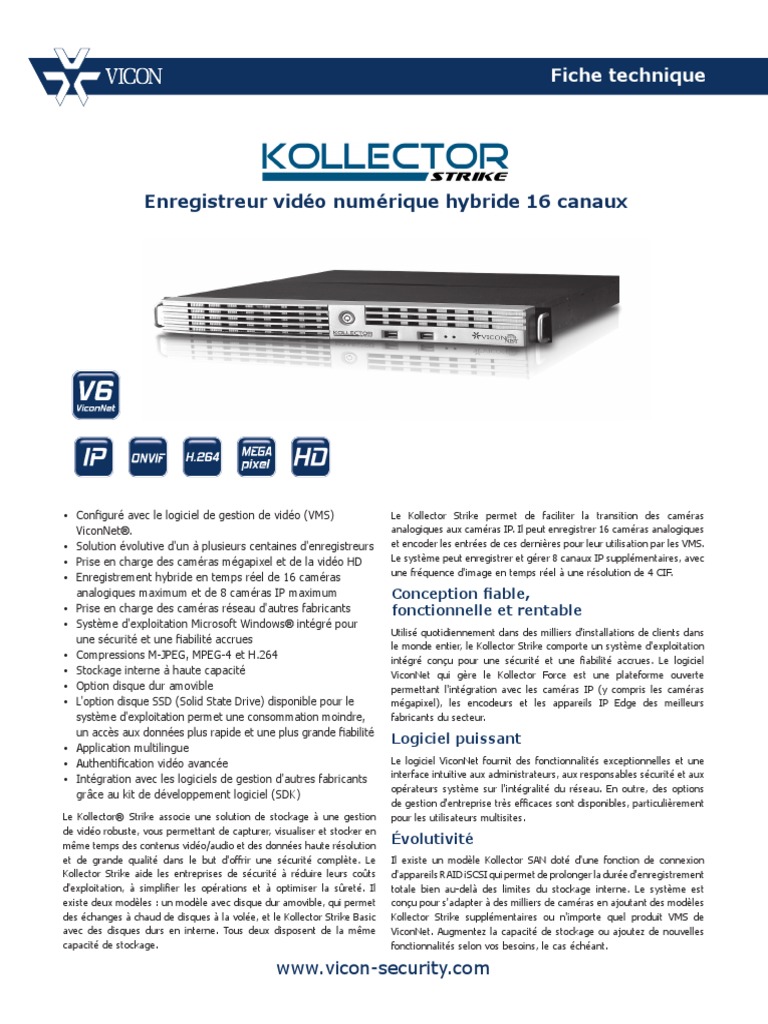

Fiche technique
Enregistreur vidéo numérique hybride 16 canaux
• Configuré avec le logiciel de gestion de vidéo (VMS)
ViconNet®.
• Solution évolutive d'un à plusieurs centaines d'enregistreurs
• Prise en charge des caméras mégapixel et de la vidéo HD
• Enregistrement hybride en temps réel de 16 caméras
analogiques maximum et de 8 caméras IP maximum
• Prise en charge des caméras réseau d'autres fabricants
• Système d'exploitation Microsoft Windows® intégré pour
une sécurité et une fiabilité accrues
• Compressions M-JPEG, MPEG-4 et H.264
• Stockage interne à haute capacité
• Option disque dur amovible
• L'option disque SSD (Solid State Drive) disponible pour le
système d'exploitation permet une consommation moindre,
un accès aux données plus rapide et une plus grande fiabilité
• Application multilingue
• Authentification vidéo avancée
• Intégration avec les logiciels de gestion d'autres fabricants
grâce au kit de développement logiciel (SDK)
Le Kollector®  Strike associe une solution de stockage à une gestion
de vidéo robuste, vous permettant de capturer, visualiser et stocker en
même temps des contenus vidéo/audio et des données haute résolution
et de grande qualité dans le but d'offrir une sécurité complète. Le
Kollector Strike aide les entreprises de sécurité à réduire leurs coûts
d'exploitation, à simplifier les opérations et à optimiser la sûreté. Il
existe deux modèles : un modèle avec disque dur amovible, qui permet
des échanges à chaud de disques à la volée, et le Kollector Strike Basic
avec des disques durs en interne. Tous deux disposent de la même
capacité de stockage.
www.vicon-security.com
Le Kollector Strike permet de faciliter la transition des caméras
analogiques aux caméras IP. Il peut enregistrer 16 caméras analogiques
et encoder les entrées de ces dernières pour leur utilisation par les VMS.
Le système peut enregistrer et gérer 8 canaux IP supplémentaires, avec
une fréquence d'image en temps réel à une résolution de 4 CIF.
Conception fiable,
fonctionnelle et rentable
Utilisé quotidiennement dans des milliers d'installations de clients dans
le monde entier, le Kollector Strike comporte un système d'exploitation
intégré conçu pour une sécurité et une fiabilité accrues. Le logiciel
ViconNet qui gère le Kollector Force est une plateforme ouverte
permettant l'intégration avec les caméras  IP (y compris les caméras
mégapixel), les encodeurs et les appareils  IP Edge des meilleurs
fabricants du secteur.
Logiciel puissant
Le logiciel ViconNet fournit des fonctionnalités exceptionnelles et une
interface intuitive aux administrateurs, aux responsables sécurité et aux
opérateurs système sur l'intégralité du réseau. En outre, des options
de gestion d'entreprise très efficaces sont disponibles, particulièrement
pour les utilisateurs multisites.
Évolutivité
Il existe un modèle Kollector  SAN doté d'une fonction de connexion
d'appareils RAID iSCSI qui permet de prolonger la durée d'enregistrement
totale bien au-delà des limites du stockage interne. Le système est
conçu pour s'adapter à des milliers de caméras en ajoutant des modèles
Kollector  Strike supplémentaires ou n'importe quel produit VMS de
ViconNet. Augmentez la capacité de stockage ou ajoutez de nouvelles
fonctionnalités selon vos besoins, le cas échéant.
Kollector Strike Spécifications
Spécifications vidéo Caractéristiques électriques
Entrée niveau 1,0 V de crête à crête (140 IRE) nominal. Tension d'entrée : 115-230 ±10 % VAC, 50/60 Hz.
vidéo : Courant : Modèle à disque amovible : 1A à 115 VAC ;
Luminosité : 100 IRE +/- 15 %. 0,5 A à 230 VAC.
Synchronisation : 40 IRE +/- 15 %. Modèle Basic : 0,9 A à 115 VAC ;
Salve de couleurs : 40 IRE +/- 15 %. 0,45 A à 230 VAC.
Impédance de 75 ohms sur les connecteurs BNC. Consommation Modèle à disque amovible : 120 W nominal.
l'entrée vidéo : électrique : Modèle Basic : 101 W nominal.
Formats vidéo pris NTSC, PAL, EIA et CCIR. Dégagement de Modèle à disque amovible : 420 btu/heure.
en charge : chaleur : Modèle Basic : 354 btu/heure.
Vitesse 16 canaux simultanés @ 120, 240 ou 480 Connecteur prise femelle standard à 3 conducteurs.
d'enregistrement images par seconde, maximum. 30 images/ d'alimentation :
vidéo : seconde par canal, maximum. Unité centrale : Intel® Core™ i3.
Qualité vidéo Entrées pour caméras analogiques locales : Mémoire : 2 Go minimum.
locale : sélectionnables à l'aide d'une barre à Système Microsoft® Windows® 7 Embedded.
quatre positions allant de HCIF à 4 CIF. d'exploitation :
Caméras IP : 10 utilisateurs maximum,
Lecteur du SE : disque SATA séparé.
résolution sélectionnable, taille des captures
(en fonction de la caméra) Stockage : 500 à 6 000 Go, suivant le modèle. Vicon
procède continuellement à la certification
Entrées audio : Le microphone doit avoir 0 db, une bande
des disques DVR et NVR, par conséquent les
passante de 32 kHz, une impédance de
capacités peuvent changer régulièrement.
600 ohms et une sortie de 2 V RMS (1 V
crête à crête). Lecteur DVD : Lecteur DVD interne (non disponible sur le
Kollector Strike Basic).
Débit 8 kHz/s/canal.
d'échantillonnage Port(s) réseau : Modèle SAN : 2 fiches RJ-45.
audio : Disque amovible/de base : une fiche unique
Données audio environ 0,7 Go/jour/microphone. RJ-45.
Vitesse de 100/1 000 Mbps.
stockage : Port clavier : USB ; port PS2 ou USB sur SAN.
De la caméra à nominale de 305 m (1 000 pieds). Port souris : USB ; port PS2 ou USB sur SAN.
l'enregistreur Ports USB : 8 (2 avant, 6 arrière) ; 6 (2 avant, 4 arrière)
Entrée vidéo sur le SAN.
analogique Certifications : UL, CE et FCC, Classe A.
Distance de
transmission
(distance du câble Caractéristiques mécaniques
coaxial) :
Application : Intérieur
Sortie moniteur : SVGA, mode Couleurs vraies avec une
résolution de 1024 x 768 ou 1280 x 1024. Montage : installation en rack standard de 483 mm
(19 po) empilable, hauteur 1 RU ou
Vidéo VGA mode d'affichage multi-écran pour des
ordinateur de bureau.
Modes d'affichage : directs et des lectures vidéo de 1, 4, 6, 9,
16 caméras. Dimensions : Modèle à disque dur amovible : 1.75”
H 44,5 mm (5,25”) x L 483 mm (19”) x P
Indicateurs du 1 DEL bleue pour indiquer le statut de
587,4 mm (23,1”), connecteurs compris.
panneau : l'alimentation. 1 DEL rouge pour indiquer
Le modèle Basic/SAN a une profondeur (P)
le disque dur. 1 DEL verte utilisée pour le
de 406 mm (16 po), connecteurs compris.
fonctionnement du DVD (non disponible sur
le modèle Basic). Poids : Modèle à disque amovible : 10,9 kg
(24 livres)
Verrouillage des Verrouillage des touches sur le panneau avant
Modèle Basic/SAN : 7,7 kg (17 livres)
touches du panneau : pour une plus grande sûreté des contrôles.
Fabrication : boîtier et matériel en acier.
Entrées vidéo 16 connecteurs BNC-F.
analogiques :
Sortie moniteur : Deux sorties moniteur. Caractéristiques environnementales
Ports de contrôle Bornier de sortie Tx. Température de de 0 °à 40 °C (de 32 °à 104 °F).
PTZ : fonctionnement :
Port d'entrée des Bornier d'entrée d'alarme. Sélectionnable Humidité : relative jusqu'à 95 %, sans condensation.
capteurs : par logiciel. Chaque alarme est
automatiquement configurée comme un Plage des de -20 à 70 °C (de -4 à 158 °F) maximum.
déclencheur normalement ouvert (NO) ou températures
normalement fermé (NC). de stockage :
Ports de contrôle bornier utilisé pour connecter un dispositif
relais : de relais externe. Garantie
Ports microphones : bornier utilisé pour connecter des 3 ans, pièces et main d'œuvre.
microphones.
Numéro de la fiche technique : V112-32
Date : 9/2012
Numéro de référence de la fiche technique Vicon, Kollector, ViconNet et leurs logos sont des marques déposées de Vicon Industries Inc.
Vicon : 8009-7112-32-01 Intel et Core sont des marques déposées ou des marques commerciales d'Intel Corporation.
Microsoft et Windows sont des marques déposées de Microsoft Corporation.
Spécifications sous réserve de modification sans avis préalable. Copyright © 2012 Vicon Industries Inc. Tous droits réservés.

www.vicon-security.com
Kollector Strike Spécifications

Les modèles Kollector  Strike et Strike  Basic possèdent les mêmes fonctions, mais présentent quelques différences dans leur disposition et leurs
fonctionnalités, outre l'amovibilité du disque dur. Il existe un modèle Kollector Strike SAN utilisable avec une unité RAID externe. Ce modèle a un
panneau arrière légèrement différent. Tous les modèles ont les mêmes hauteur et largeur, et l'unité à disque amovible est légèrement plus profonde.

Les deux modèles :

• 16 entrées vidéo analogiques
• Connecteurs USB : panneaux avant et arrière
• 3 baies pour les lecteurs de stockage. Une baie pour le lecteur du système d'exploitation (SE).
• L'option SSD (Solid State Drive) pour le système d'exploitation libère la baie réservée au SE, accroissant en conséquence la capacité de
stockage local.
• Connexions du bornier PTZ, du microphone, du contrôle des relais et du capteur
• Connexions moniteur multiples

Modèle SAN :
• port réseau supplémentaire pour connexion de lecteur RAID dans un réseau iSCSI externe
• Port RS-232

Modèle à disques amovibles :

• lecteur DVD interne

Les cartes mères sont susceptibles d'être modifiées et le panneau arrière actuel peut être légèrement différent, bien que similaire.

Port DVI
(sortie moniteur VGA)
Entrées vidéo (caméra)
Relais
(1-16) PTZ
Port réseau Capteurs Microphones
Connecteurs
USB
Port souris USB

Port clavier USB

Sortie haut-parleurs
HDMI
(sortie moniteur) Prise de courant

Panneau arrière du Kollector Strike - 1 connecteur RJ-45 pour réseau

Entrées vidéo (caméra)

Ports réseau Relais
(1-16) PTZ
Port souris Capteurs Microphones

Port clavier

Sortie moniteur VGA

Prise de courant

Port série RS-232 (COM) Sortie haut-parleurs

Connecteurs
USB

Panneau arrière du Kollector Strike SAN - 2 connecteurs RJ-45 pour réseau

www.vicon-security.com
Kollector Strike Caractéristiques

Configuration typique du système ViconNet avec le DVR Kollector Strike

www.vicon-security.com
Kollector Strike Informations de commande

Tous les modèles comportent 16 canaux, des DVR hybrides préchargés avec ViconNet version 6 et ont 4 canaux audio. Tous ont des portes avec
verrouillage par clé.

Modèle Type de Volumes des SSD images/seconde à 4 CIF Numéro du

Kollector Strike châssis/ disques durs modèle
Panneau (Go)
arrière
500, 1000, 2000, Disponible en 120 à ViconNet MPEG-4/60 à H.264 KS1-(X)XXXV6
Kollector Strike avec Grande longueur/
3000, 4000, 5000, tant qu' 240 à ViconNet MPEG-4/120 à H.264 KS2-(X)XXXV6
disques amovibles 1 port réseau
6000 option 480 à ViconNet MPEG-4/240 à H.264 KS3-(X)XXXV6

120 à ViconNet MPEG-4/60 à H.264 KS1B1-(X)XXXV6

Longueur courte/ 500, 1000, 2000,
Strike Basic standard 240 à ViconNet MPEG-4/120 à H.264 KS2B1-(X)XXXV6
1 port réseau 3000
480 à ViconNet MPEG-4/240 à H.264 KS3B1-(X)XXXV6

120 à ViconNet MPEG-4/60 à H.264 ;

KS1-SANV6-1*
sans disque dur interne pour le stockage
Longueur courte/ Pas de lecteurs de 240 à ViconNet MPEG-4/120 à H.264;
Kollector Strike SAN standard KS2-SANV6-1*
2 ports réseau base de données sans disque dur interne pour le stockage
480 à ViconNet MPEG-4/240 à H.264 ;
KS3-SANV6-1*
sans disque dur interne pour le stockage

* Les modèles SAN sont configurés de façon à être utilisés avec un stockage SAN-RAID externe.
(X)XXX indique le volume du disque dur en Go. Le (X) n'est pas utilisé pour un lecteur de 500 Go. Par exemple, le numéro de modèle d'un Kollector
Strike 480 ips avec des disques durs amovibles et 500 Go de stockage est KS3-500V6. Le numéro de modèle de la même unité avec 1 000 Go de
stockage est KF3-1000V6.

Options et accessoires

Description Numéro du
modèle
Clavier de commande. La version bureau fournit des commandes multifonctions aux stations de V1411X-DVC
caméra via la manette à vitesse variable contrôlant l'orientation et l'inclinaison, et les boutons
poussoirs permettant d'utiliser les fonctions de l'objectif.
Clavier de commande. La version bureau fournit des commandes multifonctions aux stations de V1411J-DVC
caméra via la manette à vitesse variable tri-fonction contrôlant l'orientation et l'inclinaison, et
les boutons poussoirs permettant d'utiliser les fonctions de l'objectif.
Clavier de commande réseau. Utilisé pour contrôler les systèmes de gestion vidéo numérique V1500X-SCCS-1
ViconNet, y compris le contrôleur de matriçage virtuel (VMC) sur un réseau IP ou une
connexion série.

Options de stockage externe. Vicon offre toute une gamme d'options de stockage externe Série VN-SAN
utilisant SAN et d'autres technologies. Pour plus d'informations, consultez notre site Web.
Modèle Kollector Strike avec disques durs amovibles uniquement.

www.vicon-security.com
