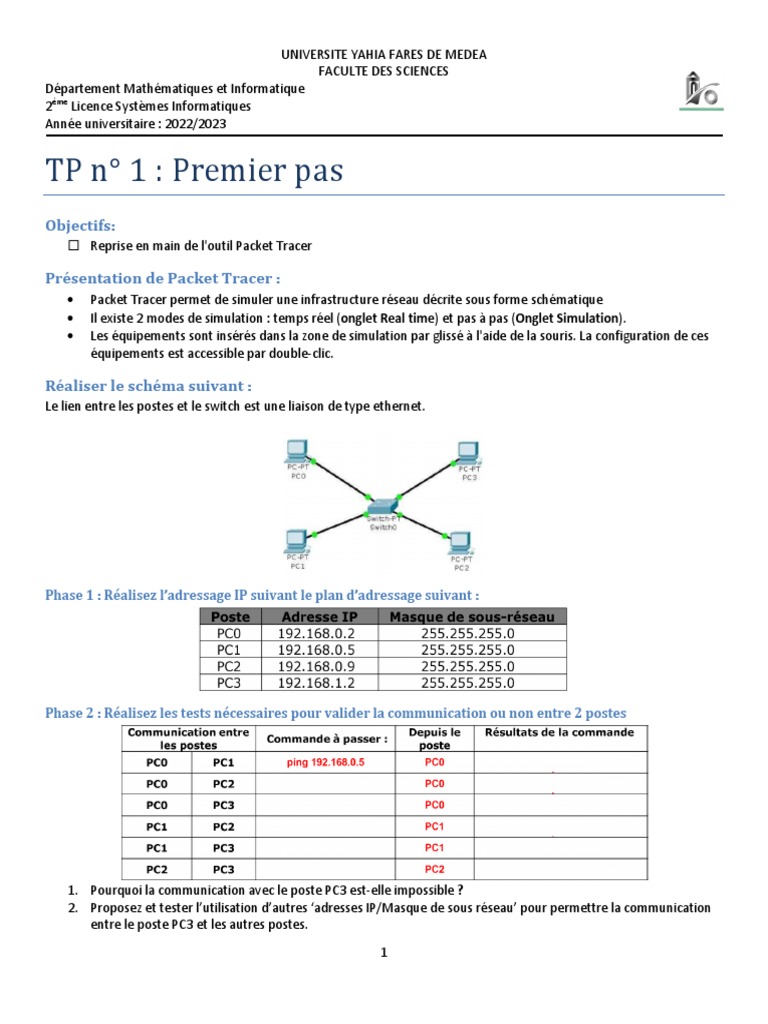

UNIVERSITE YAHIA FARES DE MEDEA

FACULTE DES SCIENCES

Département Mathématiques et Informatique
2ème Licence Systèmes Informatiques
Année universitaire : 2022/2023

TP n° 1 : Premier pas
Objectifs:
 Reprise en main de l'outil Packet Tracer

Présentation de Packet Tracer :

 Packet Tracer permet de simuler une infrastructure réseau décrite sous forme schématique
 Il existe 2 modes de simulation : temps réel (onglet Real time) et pas à pas (Onglet Simulation).
 Les équipements sont insérés dans la zone de simulation par glissé à l'aide de la souris. La configuration de ces
équipements est accessible par double-clic.

Réaliser le schéma suivant :

Le lien entre les postes et le switch est une liaison de type ethernet.

Phase 1 : Réalisez l’adressage IP suivant le plan d’adressage suivant :

Phase 2 : Réalisez les tests nécessaires pour valider la communication ou non entre 2 postes

1. Pourquoi la communication avec le poste PC3 est-elle impossible ?

2. Proposez et tester l’utilisation d’autres ‘adresses IP/Masque de sous réseau’ pour permettre la communication
entre le poste PC3 et les autres postes.
1
Phase 3 : Modifiez les adresses IP et masque de sous réseau des PC1 et PC2 en suivant les paramètres du
tableau :
Nous allons travailler uniquement avec PC1 et PC2.

Pour chaque expérimentation, complétez les tableaux suivant :
