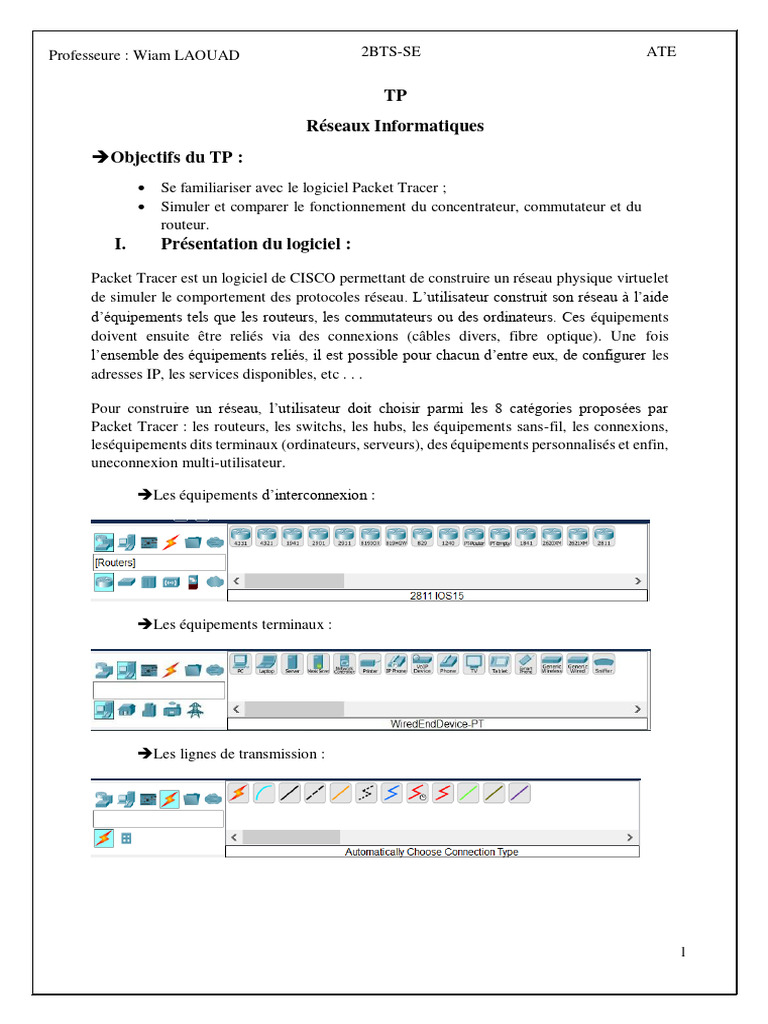

Professeure : Wiam LAOUAD 2BTS-SE ATE

TP
Réseaux Informatiques
Objectifs du TP :
 Se familiariser avec le logiciel Packet Tracer ;
 Simuler et comparer le fonctionnement du concentrateur, commutateur et du
routeur.
I. Présentation du logiciel :
Packet Tracer est un logiciel de CISCO permettant de construire un réseau physique virtuelet
de simuler le comportement des protocoles réseau. L’utilisateur construit son réseau à l’aide
d’équipements tels que les routeurs, les commutateurs ou des ordinateurs. Ces équipements
doivent ensuite être reliés via des connexions (câbles divers, fibre optique). Une fois
l’ensemble des équipements reliés, il est possible pour chacun d’entre eux, de configurer les
adresses IP, les services disponibles, etc . . .

Pour construire un réseau, l’utilisateur doit choisir parmi les 8 catégories proposées par
Packet Tracer : les routeurs, les switchs, les hubs, les équipements sans-fil, les connexions,
leséquipements dits terminaux (ordinateurs, serveurs), des équipements personnalisés et enfin,
uneconnexion multi-utilisateur.

Les équipements d’interconnexion :

Les équipements terminaux :

Les lignes de transmission :

1
Professeure : Wiam LAOUAD 2BTS-SE ATE

Manipulation 1 : Liaison point à point entre 2 ordinateurs :

Comme première étape avec le logiciel PACKET TRACER, on commence par une
liaison simple entre deux ordinateurs :
1) Construire un réseau avec 2 ordinateurs :

2) À fin d’assurer la communication entre les deux postes, vous devez configurer
les ordinateurs en leur donnant une adresse IP (statique):
Pour attribuer les adresses IP : cliquez sur PC, ensuite sur Desktop, ensuite sur «IP
Configuration». Vous aurez la fenêtre ci-après :
Pour le PC1, indiquez l'adresse IP : 192.168.1.1

Pour le PC2, indiquez l'adresse IP : 192.168.1.2

3) Nous voulons maintenant tester cette configuration.

 Cliquez sur le PC1. Sélectionnez l'onglet «Desktop» puis l'icône «Command prompt»
pour ouvrir une fenêtre de commande.

2
Professeure : Wiam LAOUAD 2BTS-SE ATE

Envoyez la commande «ping» à l'autre ordinateur en indiquant sonadresse IP :

Tapez « ping @IP de PC2 » et complétez les tableaux.

 Refaire la même chose avec PC2.

Remarque : La commande ping est une commande informatique permettant de tester

l'accessibilité d'une autre machine à travers un réseau IP pour s'assurer que les deux hôtes
peuvent communiquer.

4) Effectuez un test de connectivité en utilisant l’outil Add Simple PDU entre

les deux ordinateurs :

5) Passer en mode simulation, filtrez tous les protocoles sauf ICMP (protocole utilisé par
la commande ping) et tester de nouveau la connectivité par l’outil Add Simple PDU.

3
Professeure : Wiam LAOUAD 2BTS-SE ATE

Manipulation 2 : communication de deux PC sur des réseaux différents

Lorsque plusieurs réseaux sont interconnectés, il est nécessaire de disposer d’une passerelle
pour passer d’un réseau à un autre. Une passerelle est un dispositif électronique muni de
deux interfaces réseaux. On appelle aussi la passerelle « routeur ».

1) Configurer les adresses des PCs et du routeur.

Pour PC 2 : 192.168.1.5
Pour PC 3 : 10.16.1.2
Pour le routeur : 192.168.1.1 et 10.16.1.26

2) Quelle est l’adresse réseau et de diffusion du PC 2.

3) Même question pour le PC 3.

4) Tester la communication entre les deux PCs. Pourquoi ils ne peuvent pas
communiquer ?

5) Pour accéder au réseau du PC3, PC2 doit adresser ses requêtes au routeur sur son
interface. Cette interface constitue donc la passerelle par défaut de PC2.

Pour accéder au réseau de PC2. PC3 doit adresser ses requêtes au routeur sur son
interface. Cette interface constitue donc la passerelle par défaut de PC3.

Configurer les passerelles par défaut (default gateway) des PC2 et PC 3.

6) Remplir la table de routage du routeur en accédant à config  routingRIP

7) Effectuer un test de connectivité entre PC2 et PC3.

8) Conclure

4
Professeure : Wiam LAOUAD 2BTS-SE ATE

Manipulation 3 : comparaison du Hub et Switch

Reliez 3 ordinateurs par un hub (concentrateur).

1) Configurez les adresses IP des ordinateurs selon le tableau suivant :

2) Tester les liaisons entre les 3 PC au moyen d'un Ping.

Mode simulation :
Le mode simulation permet de mettre en évidence les principes des échanges sur le réseau.
3) Filtrez tous les protocoles sauf ARP et ICMP

4) Effectuez un test de connectivité en utilisant l’outil Add Simple PDU entre

lesordinateurs

Grâce au stimulateur, il est possible de visionner le fonctionnement du réseau lorsque

plusieurs stations communiquent en même temps.

5) Pour cela, effectuez un test de connectivité en utilisant deux requêtes avec l’outil

AddSimple PDU vers la même station.

6) Observez et expliquez le comportement remarqué dans le simulateur, qu’appelle-t-on

ce phénomène ?

7) Quelle solution proposez-vous pour éviter le comportement de la question 6 ?

5
Professeure : Wiam LAOUAD 2BTS-SE ATE

Vous remplacer le Hub par un Switch :

1) Effectuez un test de connectivité en utilisant l’outil Add Simple PDU entre

lesordinateurs.

2) Quelle différence remarquez-vous entre le Hub et le Switch ?

3) Effectuez un test de connectivité en utilisant deux requêtes avec l’outil Add Simple

PDU vers la même station.

4) Conclure en comparant entre la liaison par un hub et un switch, lorsque plusieurs

stations communiquent en même temps
