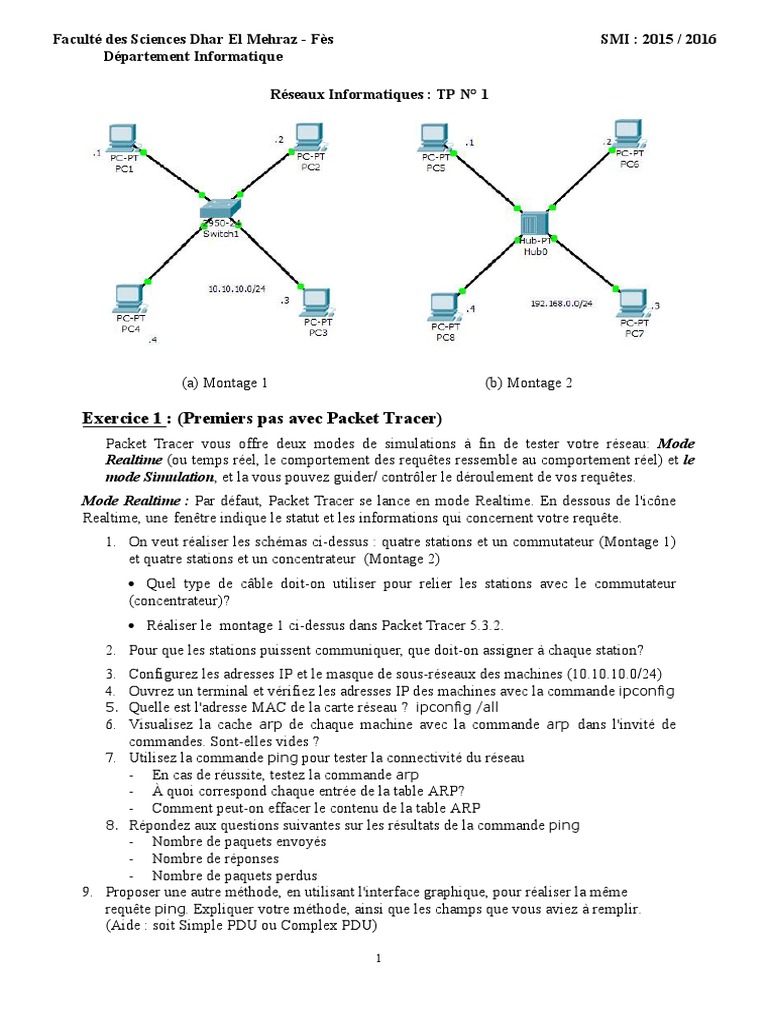

Faculté des Sciences Dhar El Mehraz - Fès SMI : 2015 / 2016

Département Informatique

Réseaux Informatiques : TP N° 1

(a) Montage 1 (b) Montage 2

Exercice 1 : (Premiers pas avec Packet Tracer)

Packet Tracer vous offre deux modes de simulations à fin de tester votre réseau: Mode
Realtime (ou temps réel, le comportement des requêtes ressemble au comportement réel) et le
mode Simulation, et la vous pouvez guider/ contrôler le déroulement de vos requêtes.
Mode Realtime : Par défaut, Packet Tracer se lance en mode Realtime. En dessous de l'icône
Realtime, une fenêtre indique le statut et les informations qui concernent votre requête.
1. On veut réaliser les schémas ci-dessus : quatre stations et un commutateur (Montage 1)
et quatre stations et un concentrateur (Montage 2)
 Quel type de câble doit-on utiliser pour relier les stations avec le commutateur
(concentrateur)?
 Réaliser le montage 1 ci-dessus dans Packet Tracer 5.3.2.
2. Pour que les stations puissent communiquer, que doit-on assigner à chaque station?
3. Configurez les adresses IP et le masque de sous-réseaux des machines (10.10.10.0/24)
4. Ouvrez un terminal et vérifiez les adresses IP des machines avec la commande ipconfig
5. Quelle est l'adresse MAC de la carte réseau ? ipconfig /all
6. Visualisez la cache arp de chaque machine avec la commande arp dans l'invité de
commandes. Sont-elles vides ?
7. Utilisez la commande ping pour tester la connectivité du réseau
- En cas de réussite, testez la commande arp
- À quoi correspond chaque entrée de la table ARP?
- Comment peut-on effacer le contenu de la table ARP
8. Répondez aux questions suivantes sur les résultats de la commande ping
- Nombre de paquets envoyés
- Nombre de réponses
- Nombre de paquets perdus
9. Proposer une autre méthode, en utilisant l'interface graphique, pour réaliser la même
requête ping. Expliquer votre méthode, ainsi que les champs que vous aviez à remplir.
(Aide : soit Simple PDU ou Complex PDU)

1
Exercice 2 : (Différences entre un Hub et un Switch)
Mode Simulation : Pour activer le mode Simulation, cliquez sur l'icône juste en dessus de
l'icône de Realtime.
1. Avec un Hub :
- réalisez le montage 2(b)
- Configurez les adresses IP et le masque de sous-réseaux des machines
- Cliquez sur ”Reset Simulation”
- Sur le PC5, faites un ping vers le PC6
- Activez le mode ”Auto Capture/Play” et suivez les échanges des paquets
- Toutes les machines reçoivent les messages destinées au PC6. Pourquoi ?
- Grâce au simulateur, il est possible de visionner le fonctionnement du
réseau lorsque plusieurs stations communiquent en même temps. Pour cela,
réaliser trois requêtes Ping en même temps vers la même station (). Observer et
Expliquer le comportement remarqué dans le simulateur
o Que pouvez-vous dire sur le domaine de collision de ce réseau? De
broadcast?
o Quelle solution vous préconisez pour éviter le comportement de la question
précedente.
2. Avec un Switch:
- Activer l’onglet ”Simulation”
- Tout d'abord, réinitialiser votre configuration. Pour ce faire, cliquer que l'icône «
Power Cycle Device»
- Sur le PC1, faites un ping vers le PC3
- Activez le mode ”Auto Capture/Play” et suivez les échanges des paquets
- Quelles machines reçoivent les messages destinées au PC3 ?

Exercice 3 : (DNS et HTTP)

(c) Montage 3
1. Réalisez le montage 3(c) en attribuant à chaque machine une adresse IP
2. Activez le serveur Web (le serveur à pour adresse : www.tpreseau.ac.ma)
3. Modifiez la page par défaut du serveur Web
4. Configurez le serveur DNS en attribuant un nom afin que les ordinateurs puissent
accéder à sa page Web en tapant une URL plutôt qu'en tapant une adresse
5. Attribuez un nom à chaque machine (nommez-les PC1, PC2, PC3, PC4 et Web). Peut-
on utiliser les noms des machines avec ping ?
