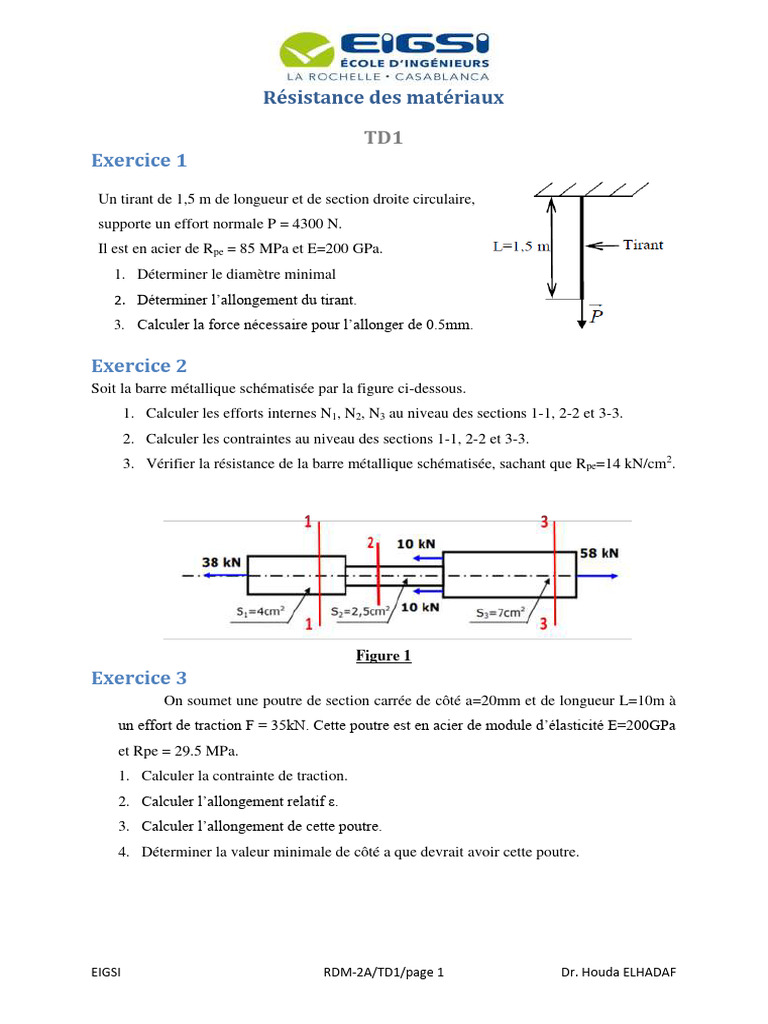

Résistance des matériaux

TD1
Exercice 1
Un tirant de 1,5 m de longueur et de section droite circulaire,
supporte un effort normale P = 4300 N.
Il est en acier de Rpe = 85 MPa et E=200 GPa.
1. Déterminer le diamètre minimal
2. Déterminer l’allongement du tirant.
3. Calculer la force nécessaire pour l’allonger de 0.5mm.

Exercice 2
Soit la barre métallique schématisée par la figure ci-dessous.
1. Calculer les efforts internes N1, N2, N3 au niveau des sections 1-1, 2-2 et 3-3.
2. Calculer les contraintes au niveau des sections 1-1, 2-2 et 3-3.
3. Vérifier la résistance de la barre métallique schématisée, sachant que Rpe=14 kN/cm2.

Figure 1
Exercice 3
On soumet une poutre de section carrée de côté a=20mm et de longueur L=10m à
un effort de traction F = 35kN. Cette poutre est en acier de module d’élasticité E=200GPa
et Rpe = 29.5 MPa.
1. Calculer la contrainte de traction.
2. Calculer l’allongement relatif ε.
3. Calculer l’allongement de cette poutre.
4. Déterminer la valeur minimale de côté a que devrait avoir cette poutre.

EIGSI RDM-2A/TD1/page 1 Dr. Houda ELHADAF

Exercice 4
Le barreau rigide BC est en équilibre soutenu par trois câbles d'acier de même section
S. (voir figure 2). Avant l'application de la charge P, il est horizontal.
Pour P = 64 KN et en négligeant le poids propre du barreau BC, Calculer la section des câbles
sachant que la contrainte normale permise de l'acier est de 120 MPa ; (E=200GPa).

Figure 2

EIGSI RDM-2A/TD1/page 2 Dr. Houda ELHADAF
