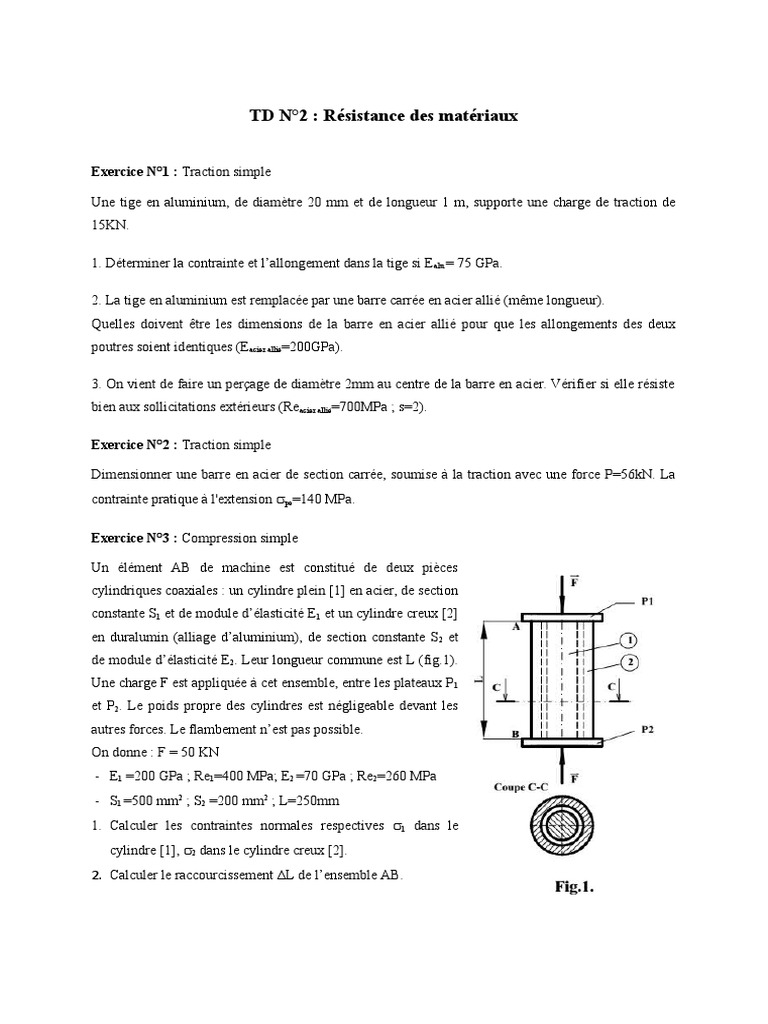

TD N°2

: Résistance des matériaux

Exercice N°1 : Traction simple

Une tige en aluminium, de diamètre 20 mm et de longueur 1 m, supporte une charge de traction de

15KN.

1. Déterminer la contrainte et l’allongement dans la tige si E alu = 75 GPa.

2. La tige en aluminium est remplacée par une barre carrée en acier allié (même longueur).
Quelles doivent être les dimensions de la barre en acier allié pour que les allongements des deux
poutres soient identiques (Eacier allié=200GPa).

3. On vient de faire un perçage de diamètre 2mm au centre de la barre en acier. Vérifier si elle résiste
bien aux sollicitations extérieurs (Reacier allié=700MPa ; s=2).

Exercice N°2 : Traction simple

Dimensionner une barre en acier de section carrée, soumise à la traction avec une force P=56kN. La
contrainte pratique à l'extension pe=140 MPa.

Exercice N°3 : Compression simple

Un élément AB de machine est constitué de deux pièces

cylindriques coaxiales : un cylindre plein [1] en acier, de section
constante S1 et de module d’élasticité E1 et un cylindre creux [2]
en duralumin (alliage d’aluminium), de section constante S 2 et
de module d’élasticité E2. Leur longueur commune est L (fig.1).
Une charge F est appliquée à cet ensemble, entre les plateaux P 1
et P2. Le poids propre des cylindres est négligeable devant les
autres forces. Le flambement n’est pas possible.
On donne : F = 50 KN
- E1 =200 GPa ; Re1=400 MPa; E2 =70 GPa ; Re2=260 MPa
- S1 =500 mm2 ; S2 =200 mm2 ; L=250mm
1. Calculer les contraintes normales respectives 1 dans le
cylindre [1], 2 dans le cylindre creux [2].
2. Calculer le raccourcissement L de l’ensemble AB.
