Distribution Electrique Triphasee

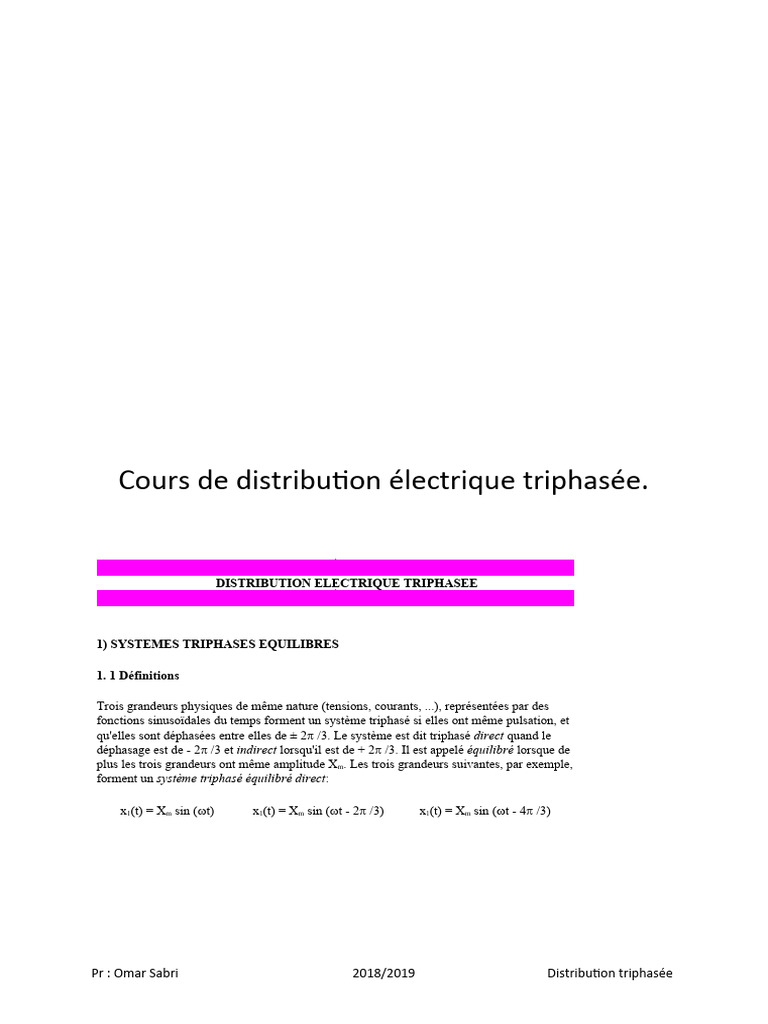

Cours de distribution électrique triphasée.
DISTRIBUTION ELECTRIQUE TRIPHASEE
1) SYSTEMES TRIPHASES EQUILIBRES
1. 1 Définitions
Trois grandeurs physiques de même nature (tensions, courants, ...), représentées par des
fonctions sinusoïdales du temps forment un système triphasé si elles ont même pulsation, et
qu'elles sont déphasées entre elles de ± 2 /3. Le système est dit triphasé direct quand le
déphasage est de - 2 /3 et indirect lorsqu'il est de + 2 /3. Il est appelé équilibré lorsque de
plus les trois grandeurs ont même amplitude Xm. Les trois grandeurs suivantes, par exemple,
forment un système triphasé équilibré direct:
x1(t) = Xm sin (t) x1(t) = Xm sin (t - 2 /3) x1(t) = Xm sin (t - 4 /3)
Pr : Omar Sabri 2018/2019 Distribution triphasée

1. 2 Représentations
Les grandeurs précédentes peuvent être représentées par des nombres complexes de même
amplitude et dont les arguments sont ceux des fonctions sinus précédentes:
avec
On peut donc représenter ces grandeurs dans le plan complexe par trois vecteurs de même
longueur, ayant entre eux un angle de - 2 /3 et qui tournent dans le même sens avec une
vitesse angulaire . Dans la mesure où les grandeurs ont la même vitesse angulaire, il est
plus intéressant de prendre la référence de phase sur l'un des nombres complexe, X1 par
exemple, de manière à avoir une représentation vectorielle composée de trois vecteurs
''fixes'' dans le plan de Fresnel et quelquefois de représenter les nombres complexes
d'amplitude
puisque souvent on s'intéresse plus à la valeur efficace de ces grandeurs.
On peut remarquer qu'on passe de la représentation d'un système triphasé équilibré direct
(STED) à celle d'un système triphasé équilibré inverse (STEI) en inversant simplement les

vecteurs l'ordre de succession des phases. Si le système (X1, X2, X3) forme un STED, le
système (X1, X3, X2) forme un STEI.
Remarque: Dans la suite de l'exposé on utilisera la notation complexe des grandeurs lorsque
nécessaire sans préciser à chaque fois qu'il s'agit d'un nombre complexe ''associé'' à la
grandeur sinusoïdale concernée. De même, lorsqu'elle ne sera pas explicitement indiquée, la
dépendance en ejt des tensions et des courants sera sous entendue. Ce qui revient à prendre
la référence de phase sur l'une des tensions (ou l'un des courants) du système triphasé
étudié.
1. 3 Opérateur rotation
En introduisant l'opérateur rotation , il apparaît qu'un système triphasé équilibré

(X1, X2, X3) s'écrit (X1, aX1, a2X1) lorsqu'il est inverse et (X1, a2X1, aX1) lorsqu'il est direct.
Parmi les propriétés de l'opérateur rotation a on peut noter que
a + a2 + 1 = 0
On a donc aussi:
X1 + X2 + X3 = X1(1 + a + a2) = 0,
propriété observable sur la représentation vectorielle précédente. L'opérateur a vérifie en

outre les propriétés suivantes:
a2 = a-1
a3 = 1
Remarque: On traitera dans ce qui suit le cas des systèmes triphasés équilibrés directs, en se
rappelant que les systèmes inverses ont des propriétés similaires.

1. 4 Systèmes de tensions et de courants
Considérons une ligne à quatre fils composée de 3 fils de phase (ou de ligne) et d'un fil de
neutre, dont on précisera le rôle plus tard. On appelle tensions simples (ou tensions étoilées)
les tensions mesurées entre le neutre, réel ou fictif, et un fil de phase (V1, V2, V3) et on
nomme tensions composées (U12, U23, U31) les tensions obtenues par différence entre deux
tensions simples:
Uij = Vi - Vj
Supposons que les tensions simples (V1, V2, V3) forment un STED d'amplitude Vm:
(V1, V2, V3) = (V1, a2V1, aV1) = (Vm, a2Vm, aVm)
Les tensions composées Uij s'écrivent alors
Le système de tensions composées (U12, U23, U31) est tel que:
(U12, U23, U31) = (U12, a2U12, aU12)
et forme un STED de tensions (même fréquence, même amplitude , déphasage

entre elles de - 2/3).

Les courants I1, I2 et I3 sont appelés courants de ligne. Si les tensions (V1, V2, V3) forment
un STED Dans le cas d'une ligne en charge équilibrée, c'est à dire lorsque chacune des
phases supporte la même impédance, le système de courants (I1, I2, I3) forme un STED. Ces
courants vérifient donc la relation:
I1 + I2 + I3 = 0
1) SYSTEMES TRIPHASES EQUILIBRES (Suite)
1. 5 Couplage étoile
Un générateur ou un récepteur triphasé est constitué de trois générateurs ou récepteurs monophasés, et donc peut
être représenté, en application du théorème de Thévenin, par trois dipôles formés d'une source de tension en série
son impédance interne. Pour réaliser un couplage étoile sans neutre on connecte les trois éléments du générateur
ou du récepteur de façon à avoir un point commun de tension. Sur la figure suivante est présentée un couplage de
type étoile dans le cas d'un récepteur passif (fem nulle) équilibré.
La relation

In = I1 + I2 + I3 = (V1 + V2 + V3) / Z = 0
montre que le courant In dans le fil de neutre est nul et qu'il n'est donc pas nécessaire au transfert de puissance
dans ces conditions de ligne équilibrée en tension et courant.
1. 6 Couplage triangle
Un couplage triangle est réalisé en connectant les trois éléments constitutifs du générateur ou du récepteur
triphasé de manière à constituer un circuit fermé. La figure suivante illustre ce couplage pour un récepteur passif
équilibré.
Les courant (J12, J23, J31) sont les courants de branche (ou polygonaux). La loi des nœuds permet d'écrire les
relations qui les relient aux courants de ligne (I1,I2, I3):
I1 = J12 - J31 I2 = J23 - J12 I3 = J31 - J23
Les tensions (U12, U23, U31) formant un STED, si chacune des branches porte une même impédance, les courants
(J12, J23, J31) forment eux aussi un STED de courants.
J12 + J23 + J31 = (U12 + U23 + U31) / Z = 0
On peut donc écrire
(J12, J23, J31) = (J12, a2J12, aJ12) = (Jm, a2Jm, aJm)
où Jm est l'amplitude des courants Jij.
Le système de courants (I1, I2, I3) est tel que:
(I1, I2, I3) = (I1, a2I1, aI1)
et forme un STED de courants (même fréquence, même amplitude , déphasage entre elles de - 2/3).

La relation entre les valeurs efficaces des deux systèmes de courants est donc
où Ieff et Jeff désignent respectivement les valeurs efficace des courants (I1, I2, I3) et (J12, J23, J31).
2) PUISSANCES TRIPHASEES
2. 1 Rappels monophasés
Ci-dessous sont rappelées les expressions des différentes puissances utilisées en monophasé pour une ligne
parcourue par un courant sinusoïdal i(t) = Im sin t sous une tension sinusoïdale v(t) = Vm sin t.
2.1.1 Puissance instantanée
Par analogie avec l'étude du courant continu, on appelle puissance instantanée le produit:
p(t) = v(t) i(t)
Dans le cas où la tension et le courant sont deux grandeurs sinusoïdales de même pulsation:
v(t) = Vm sin t
i(t) = Im sin (t - )
cette puissance s'écrit
p(t) = v(t) i(t) = VmIm sin t sin (t - )

= (VmIm /2) [cos  - cos (2t - )]
= VI [cos  - cos (2t - )]
où et sont les valeurs efficaces du courant i(t) et de la tension v(t).
La puissance instantanée est donc composée d'une valeur constante VI cos  et de la puissance fluctuante de
pulsation 2, de valeur moyenne nulle.
2.1.2 Puissance active
La puissance active est par définition la valeur moyenne de la puissance instantanée:
Elle traduit la puissance moyenne transmise le long de la ligne et s'exprime en Watt (W).
2.1.3 Puissances complexe, apparente et réactive
La puissance complexe est la grandeur définie par:
S = VI (cos  + jsin  ) = P + jQ
La composante réelle de S est formée par la puissance active P et son module constitue la puissance apparente

mesurée en Volt Ampère (VA).
En notation complexe, la tension et le courant étant respectivement représentés par les nombres complexes
V = Vm ejt I = Im ej(t - )
la puissance apparente complexe s'exprime par:
I* désignant le complexe conjugué de I.
A partir de cette forme exponentielle de la puissance complexe on peut exprimer la puissance sous une nouvelle
forme:
La partie imaginaire Q de S est appelée puissance réactive. Elle se mesure en Volt-Ampère Réactif (VAR)
Q = VI sin 
Elle est associée à la composante réactive du courant, en quadrature avec la tension.
2.1.4 Facteur de puissance
Par définition, le facteur de puissance est le rapport de la puissance active sur la puissance apparente
où  est le déphasage entre le courant et la tension.
2.1.4 Théorème de Boucherot
Soient n impédances Zi montées en série, parcourues par un courant sinusoïdal i(t) = Im sin t sous une tension
totale v(t) = Vm sin t.
La tension complexe totale V est la somme des tensions complexes Vi (i = 1, 2,.., n) aux bornes de chaque i
mpédance Zi

soit, en multipliant par le courant I
La puissance complexe totale est égale à la somme des puissances complexe. En séparant les parties réelle et
imaginaire de cette relation, on en déduit les relations équivalentes pour les puissances active et réactive:
Considérons cette fois n impédances Zi montées en parallèle sous une tension v(t) = Vm sin t, le système étant
alimenté par un courant sinusoïdal i(t) = Im sin t.
Le courant complexe total I est la somme des courant complexes Ii (i = 1, 2,.., n) dans chacune des impédances
Zi
soit, en multipliant par le courant I
La puissance complexe totale est égale à la somme des puissances complexe. En séparant les parties réelle et
imaginaire de cette relation, on en déduit les relations équivalentes pour les puissances active et réactive:

Le théorème de Boucherot s'applique dans les deux configurations d'association d'impédances et peut s'énoncer
comme: ''La puissance complexe totale consommée sur un réseau est égale à la somme des puissances
complexes des différents éléments connectés sur ce réseau''.
2) PUISSANCES TRIPHASEES (Suite)
2. 2 Puissances triphasées
2.2.1 Définitions
Une ligne triphasée peut être considérée comme l'association de trois lignes monophasées ayant un fil
conducteur en commun, le neutre. Les puissances active et réactive triphasées sont définies comme les sommes
des puissances actives et réactives de chacune des phases.
Soient Vi, Ii (i = 1, 2, 3) les valeurs efficaces respectivement de la tension entre la phase i et le neutre et du
courant dans celle-ci et i le déphasage entre Ii et Vi, les puissances active et réactive triphasées sont donc:
On en déduit l'expression de la puissance complexe triphasée:
On notera que la puissance apparente définie, comme le module de la puissance complexe, est différente, dans le
cas général, de la somme des puissances apparentes de chacune des phases.
Si le régime est équilibré en tensions et courants, les amplitudes (Vi, Ii) et les déphasages i sont les mêmes sur
chacune des phases.
Vi = Vm Ii = Im i = 
Soient donc les systèmes de tensions simples et de courants de ligne:
v1(t) = Vm sin t v2(t) = Vm sin (t - 2/3) v3(t) = Vm sin (t - 4/3)
i1(t) = Im sin (t - ) i2(t) = Im sin (t - 2/3 - ) i3(t) = Im sin (t - 4/3 - )
de valeurs efficaces et
La puissance instantanée d'un tel système est
p(t) = v1(t)i1(t) + v2(t)i2(t) + v3(t)i3(t) = VmIm sint sin (t - )

+ VmIm sin (t - 2/3) sin (t - 2/3 - ) + VmIm sin (t - 4/3) sin (t - 4/3 - )

= (VmIm/2) {3cos  - [cos (2t - ) + cos (2t - 2/3 - ) + cos (2t - 4/3 - )]}
= (3/2) VmIm cos  = 3VI cos 
Remarques: En régime équilibré, la puissance fluctuante est nulle et la puissance instantanée triphasée est
constante, égale à sa valeur moyenne qui s'identifie, comme on le vérifiera ultérieurement, à la puissance active
triphasée. Cette propriété permet à une machine triphasée fonctionnant en régime équilibré de fournir ou
absorber un couple constant contrairement à une machine monophasée dont le couple comportera en plus un
terme en 2.
Compte tenu de la définition de la puissance complexe triphasée, il apparaît que le théorème de Boucherot (§
2.1.4) s'applique aussi dans le cas triphasé.
2.2.2 Groupement étoile: cas général
Considérons le groupement étoile des trois impédances Z1, Z2 et Z3, représenté sur la figure ci dessous.
D'après les définitions précédentes, (V1, V2, V3) et (I1, I2, I3) étant les nombres complexes représentant les
tensions simples et les courants de ligne sur chaque phase, la puissance complexe absorbée par la charge
triphasée (Z1, Z2, Z3) s'exprime par:
S = S1 + S2 + S3 = [(V1 - V0)I1* + (V2 - V0)I2* + (V3 - V0)I3*] / 2

= [V1I1* + V2I2* + V3I3* - V0(I1 + I2 + I3)*] / 2
Deux cas sont à envisager:
- la ligne triphasée est à quatre fils, le point commun de potentiel O est connecté au neutre et
V0 = 0;
- la ligne triphasée est à trois fils, la loi des nœuds impose alors:
I1 + I2 + I3 = 0
Dans les deux cas on obtient:
S = [V1I1* + V2I2* + V3I3*] / 2
D'où les expressions de la puissance active absorbée par le groupement étoile, représentée par la partie réelle de
S
P= P1 + P2 + P3 = V1I1 cos 1 + V2I2 cos 2 + V3I3 cos 3

et de la puissance réactive absorbée, représentée par la partie imaginaire de S
Q = Q1 + Q2 + Q3 = V1I1 sin 1 + V2I2 sin 2 + V3I3 sin 3
dans lesquelles Vi et Ii (i = 1, 2, 3) sont les valeurs efficaces des tensions et des courants Vi et Ii (i = 1, 2, 3) et i
le déphasage entre le courant Ii et la tension Vi.
2.2.3 Cas particulier du groupement étoile équillibré
Dans le cas d'une charge équilibrée (Z1 = Z2 = Z3 = Z) les systèmes de tensions simples (V1, V2, V3) et de
courants de ligne (I1, I2, I3) forment des STED respectivement de tensions et de courants (cf. § 1.4):
La puissance complexe est alors
S = S1 + S2 + S3 = [V1I1* + V2I2* + V3I3*] / 2

= (3/2)VmIm ej = 3VI ej
où et sont les valeurs efficaces des courants Ii et des tensions Vi (i = 1, 2, 3). En
introduisant la valeur efficace des tensions composées Uij, (cf. § 1.4), la puissance complexe a pour
expression
On en déduit, pour le groupement étoile équilibré, les expressions de:
- la puissance active:
- la puissance réactive:
- la puissance apparente:
2.2.4 Groupement triangle: cas général
Considérons le groupement triangle suivant des trois impédances Z1, Z2 et Z3, dans lequel (V1, V2, V3) et (U12,
U23, U31) d'une part et (I1, I2, I3) et (J12, J23, J31) d'autre part sont les nombres complexes associés aux tensions et
aux courants correspondants.

La puissance complexe absorbée par la charge (Z1, Z2, Z3) s'exprime par:
S = S1 + S2 + S3 = [(V1 - V2)J12* + (V2 - V3)J 23* + (V3 - V1)J31*] / 2

= [U12J12* + U23J23* + U31J31*] / 2
On en déduit les expressions de la puissance active absorbée par le groupement triangle, représentée par la partie
réelle de S
P = P1 + P2 +P3 = U12J12 cos 1 + U23J23 cos 2 + U31J31 cos 3
et de la puissance réactive absorbée, représentée par la partie imaginaire de S
Q = Q1 + Q2 +Q3 = U12J12 sin 1 + U23J23 sin 2 + U31J31 sin 3
dans lesquelles Uij et Jij (i = 1, 2, 3; j = 2, 3, 1) sont les valeurs efficaces des tensions et des courants Uij et Jij (i =
1, 2, 3; j = 2, 3, 1).
2.2.5 Cas particulier du groupement triangle équilibré
Si la charge triphasée est équilibrée (Z1 = Z2 = Z3 = Z) les systèmes de tensions simples (V1, V2 , V3) et
composées (U12, U23, U31) et les systèmes de courants de ligne (I1 , I2, I3) et de branche (J12, J23, J31) forment des
STED (cf. § 1.4 et 1.6). On peut donc écrire:
La puissance complexe est alors
S = S1 + S2 + S3 = = [U12J12* + U23J23 * + U31J31*] / 2 = (3/2)UmJm ej

= 3UJ ej
où et sont les valeurs efficaces des courants Jij et des tensions Uij (i = 1, 2, 3; j = 2, 3,
1). On a montré que, dans le cas d'un groupement triangle équilibré, les valeurs efficaces des courants de ligne Ii
et de branche Jij sont liées par la relation (cf. § 1.6). Par substitution on obtient pour expression de la
puissance complexe

On en déduit, pour le groupement triangle équilibré, les expressions de:
- la puissance apparente:
Ces expressions sont identiques à celles obtenues pour le groupement étoile équilibré.
Suite - Mesure des
2. 3 Mesure des puissances triphasées
2.3.1 Rappel: fonctionnement du wattmètre
La mesure de puissance se fait au moyen d'un wattmètre qui fournit, comme son nom l'indique, une mesure de la
puissance active. Dans le cas d'un appareillage traditionnel, il est composé d'un circuit de faible impédance, dit
circuit gros fil, qui se branche en série avec la phase et d'un circuit de forte impédance, appelé circuit fil fin,
connecté, quant à lui, en dérivation sur la phase.
Dans le cas une tension et un courant sinusoïdaux, la grandeur fournie par le wattmètre s'exprime en monophasé
par (cf. § 2.1.2)
P = VI cos 
où I, V et f représentent respectivement les valeurs efficaces du courant traversant le circuit gros fil et de la
tension entre les bornes de sortie du circuit fil fin et  le déphasage entre ces deux grandeurs.
En monophasé, deux configurations envisageables sont représentées sur la figure suivante:
Si on néglige la chute de tension aux bornes du wattmètre, dans les deux cas la valeur indiquée par le wattmètre
est
Dans le premier cas: montage amont, la valeur représente plutôt la puissance active fournie par la source, dans le
second: montage aval, elle représente celle reçue par le récepteur. Si on néglige la chute de tension aux bornes
du wattmètre les mesures sont équivalentes en valeur absolue. Toutefois la mesure est une grandeur algébrique.
Les montages ci-dessus donneront une valeur positive si l'énergie circule de la ''gauche'' vers la ''droite'' de la
ligne.
2.3.2 Mesure de la puissance active: méthode à trois wattmètres

On peut mesurer la puissance active d'une ligne triphasée à quatre fils au moyen d'un dispositif à trois wattmètres
suivant le montage suivant:
D'après ce qui précède, dans cette configuration les mesures on a
La puissance s'exprime alors par
Avec les mêmes notations, dans le cas d'une ligne à trois fils, sans fil neutre, la puissance active peut aussi
s'obtenir avec trois wattmètres à partir du montage suivant:
En l'absence de fil de neutre, les tensions sont définies par rapport à un potentiel de référence qui peut être par
exemple la terre. La valeur de la résistance R, ajoutée au circuit tension de chacun des wattmètres, est
quelconque ainsi que celle du potentiel V0.
Les indications des wattmètres sont dans ce cas

d'où
La ligne étant à trois fils, on a nécessairement I1 + I2 + I3 = 0. On a donc
2.3.3 Mesure de la puissance active: méthode des deux wattmètres
Dans l'étude du montage précédent, permettant la détermination de la puissance active d'une ligne triphasée à
trois fils, la valeur des résistances rajoutées aux circuits tensions des trois wattmètres ainsi que le potentiel V0
sont quelconques. Un cas particulier intéressant est celui (R = 0 et V0 = V3). Les indications des wattmètres sont
alors
Le troisième wattmètre est inutile et peut être enlevé.
Dans cette configuration les indications des wattmètres sont
Compte tenu de la relation I1 + I2 + I3 = 0, on a la puissance active de la ligne qui s'exprime par
2.3.4 Méthode des deux wattmètres en régime équilibré

Considérons une ligne triphasée à trois fils, équilibrée en courant et tension, dont les tensions simples et les
courants de ligne sont représentés par les nombres complexes (V1, V2, V3) et (I1, I2, I3).
Il s'agit d'un cas particulier du cas précédent. La méthode des deux wattmètres, de mesure de la puissance active,
s'applique donc aussi dans ce cas. On a vérifié de plus qu'en régime équilibré (courant et tension) le fil de neutre,
s'il existe, n'est parcouru par aucun courant. La méthode est donc valable pour toutes les lignes triphasées en
régime équilibré, qu'elles soient à trois ou quatre fils. Cette méthode présente un avantage supplémentaire
lorsqu'on étudie une ligne triphasée qui supporte un tel régime. Pour le vérifier calculons la différence W1 - W2
des indications fournies par les deux wattmètres.
où et sont les valeurs efficaces des courants Ii et des tensions Vi (i = 1, 2, 3). En
introduisant la valeur efficace des tensions composées Uij (cf. § 1.4), on obtient
La puissance réactive de la ligne triphasée équilibrée s'exprime donc comme
La méthode des deux wattmètres permet donc de mesurer simultanément les puissances active et réactive d'une
ligne triphasée équilibrée en courant et tension et d'en déduire la puissance apparente et le facteur de puissance.
La tension étant généralement imposée et connue on pourra aussi calculer le courant circulant sur la ligne.
2. 3 Mesure des puissances triphasées
2.3.5 Méthode à un wattmètre en régime équilibré
En régime équilibré en tension et courant on peut déterminer les puissances active et réactive par deux mesures
successives à l'aide d'un seul wattmètre, suivant les schémas

a) b)
Notons comme précédemment les tensions simples et les courants de ligne
Dans la configuration a) l'indication du wattmètre est
où V et I sont les valeurs efficaces des tensions simples Vi et des courants de ligne Ii. On sait qu'en régime
équilibré la puissance active de la ligne triphasée s'exprime par , avec , soit
P = 3W
La configuration b) conduit quant à elle à la mesure
soit
La puissance réactive de la ligne triphasée s'exprime donc par
2.3.6 Mesure de la puissance réactive: méthode à trois wattmètres

La méthode ci-dessus peut être adaptée à la mesure de la puissance réactive d'une ligne triphasée à trois fils
équilibrée en tensions mais déséquilibrée en courants à partir du montage suivant
Dans cette configuration les wattmètres mesurent les grandeurs:
Notons
les tensions simples et les courants de ligne, V et U les valeurs efficaces des tensions simples et composées et Ii
(i =1, 2, 3) les valeurs efficaces des courants complexes Ii. Le système étant équilibré en tensions, les tensions
composées Uij s'écrivent (cf. § 1.4)
Les grandeurs mesurées sont donc

Il apparaît que la puissance réactive triphasée est (cf. § 2.2.1)
Q = V1I1 sin 1 + V2I2 sin 2 + V3I3 sin 3 = W1 + W2 + W3
2.3.7 Mesure de la puissance réactive: méthode générale
Considérons une ligne triphasée quelconque, à trois ou quatre fils, déséquilibrée en courants et tensions. La
démarche à suivre pour la détermination de la puissance réactive est la suivante:
- Mesure des puissances actives Pi (i = 1, 2, 3) sur chacune des phases par la méthode des trois
wattmètres (cf. § 2.3.2)
- Calcul des puissances apparentes Si par phase à partir de la mesure des tensions et courants:
S1 = V1I1 S2 = V2I2 S3 = V3I3
(Vi, Ii avec i = 1, 2, 3: valeurs efficaces de tension et de courant sur la phase i)
- Calculs des puissances réactives sur chacune des phases
i = 1, 2, 3
- Calcul de la puissance réactive triphasée
Q = Q1 + Q2 + Q3
2.3.8 Détermination du facteur de puissance
Le facteur de puissance en triphasé, comme en monophasé, se définit comme le rapport de la puissance active
sur la puissance apparente
Si la ligne est équilibrée en tensions et courants, la méthode des deux wattmètres permet donc de déterminer le
facteur de puissance. Les expressions des différentes puissances étant (cf. § 2.2)
- puissance apparente:
Le facteur de puissance s'identifie, comme en monophasé, au cos 
3) IMPEDANCES CYCLIQUES
Les trois phases des dispositifs triphasés, qu'ils soient générateurs, lignes ou récepteurs, ne peuvent être
considérées comme indépendantes en raison des interactions électromagnétiques entre elles. Toutefois, lorsque la
construction est symétrique, la notion d'impédance cyclique permet de définir un schéma monophasé équivalent.

Il n'existe pas de méthode générale pour construire ces schémas monophasés équivalents. Nous en allons étudier
deux exemples.
3. 1 Alternateur triphasé
Soit un alternateur triphasé dont les enroulement statoriques sont couplés en étoile, E1, E2 et E3, les fem
respectives de chacune des phases, supposées sinusoïdales. Par conception de l'alternateur (E1, E2, E3) forme un
système triphasé équilibré que nous supposerons direct. Les impédances internes sur chaque phase sont
identiques, égale à Z = R + jL.
Dans ces conditions la tension Vi de la phase i est
Vi = Ei - RIi - jLIi - jMijIj - jMikIk (i = 1, 2, 3; j = 2, 3, 1; k = 3, 1, 2 )
Les coefficients de mutuelle inductance Mij quantifient les interactions entre les phases d'indices i et j. Si la
construction est symétrique, Mij = M. Si de plus on a I1 + I2 + I3 = 0, ce qui est le cas pour des lignes triphasées à
trois fils ou lorsque le régime est équilibré en courant, on peut écrire
Vi = Ei - RIi - jLIi - jM (Ij + Ik) = Ei - RIi - jLIi + jMIi

= Ei - RIi - j(L - M)Ii
avec i = 1, 2, 3; j = 2, 3, 1; k = 3, 1, 2
ou en posant Zc = R + j(L - M)
Vi = Ei - ZcIi avec i = 1, 2, 3
Cette formulation de la relation entre le courant, la tension et la fem présente l'avantage de ne faire référence qu'à
la phase d'indice i, toutes les interactions étant incluses dans le coefficient de mutuelle inductance M. Zc est
l'impédance cyclique de la phase et Lc = L - M son admittance cyclique. Le fonctionnement de la phase i est donc
décrit par le schéma monophasé équivalent suivant:

3. 2 Ligne triphasée en régime équilibré
On considère cette fois un tronçon de ligne triphasée en régime équilibré, en tensions et courants. Soient (I1, I2,
I3) et (I '1, I '2, I '3), respectivement les courants à l'entrée et en sortie du tronçon de ligne considéré, et de même
(V1, V2, V3) et (V '1, V '2, V '3) les tensions simples à l'entrée et en sortie. Cette ligne peut être modélisée par le
schéma suivant:
Les termes 0I1, 0I2 et 0I3 représentent les pertes de courant de la phase 1 vers le neutre et jIi entre les phases i
et j, Y et Y ' désignant les admittances, d'une part entre phase et neutre, d'autre part entre deux phases. Les
coefficients Mij sont, quant à eux, les coefficients de mutuelle inductance entre les phases i et j. L'impédance Z =
R + jL quantifie la chute de tension le long de la ligne.
Si la ligne est symétrique les coefficients de mutuelle inductances sont identiques (Mij = M). La chute de tension
sur la phase i s'écrit
Vi = Vi - V 'i = (R + jL) I 'i + jMijI 'j + jMikI 'k

= (R + jL)I 'i + jM (I 'j + I 'k)
= (R + jL)I 'i - jMI 'i (I '1 + I '2 + I '3 = 0)
= RI 'i + j(L - M)I 'i
avec i = 1, 2, 3; j = 2, 3, 1; k = 3, 1, 2
Soit en introduisant l'impédance cyclique Zc = R + j(L - M)
Vi = ZcI 'i
Les pertes de courants de la phase i s'expriment par
Ii = Ii - I 'i = 0Ii + jIi + kIk = YVi + Y '(Vi - Vj) + Y '(Vi - Vk)
= (Y + 2Y ')Vi - Y '(Vj + Vk)
= (Y+ 3Y ')Vi (Vi + Vj + Vk = 0)
avec i = 1, 2, 3; j = 2, 3, 1; k = 3, 1, 2

Soit en posant Yc = Y + 3Y '
Ii = YcVi (i = 1, 2, 3)
Yc est l'impédance cyclique de la ligne triphasée.
De nouveau la relation entre courant et tension ne concerne la phase i. Le fonctionnement de la phase i est
entièrement décrit par le schéma équivalent monophasé ci-dessous
3. 3 Intérêt et conditions
L'intérêt des impédances et admittances cycliques est, bien sûr, de permettre de ramener l'étude d'un système de
trois phases en interaction à celle d'un système monophasé. Par ailleurs, la détermination de l'impédance ou
l'admittance d'un dispositif triphasé étant le plus souvent effectuée alors que les trois phases sont en
fonctionnement et donc en interaction, ce sont les grandeurs cycliques qui sont obtenues et non celles propres à
chaque phase.
L'utilisation du modèle monophasé a toutefois ses contraintes:
- le régime doit être équilibré en tensions et courants,

- l'utilisation des courants de ligne et des tensions simples,
- les couplages en étoile des dispositifs.
De plus, la modélisation par les impédances et admittances cycliques suppose implicitement la symétrie de
réalisation du dispositif puisque les interactions entre les phases sont considérées identiques.
4) SYSTEMES TRIPHASES DESEQUILIBRES
Un système triphasé déséquilibré est un système dont les tensions ou les courants ne vérifient pas les conditions
de phases ou d'amplitudes, énoncées au paragraphe 1.1, qui définissent les systèmes triphasés équilibrés. La
fréquence est par contre identique pour les trois grandeurs.
4. 1 Composantes symétriques
Soit un système triphasé quelconque, équilibré ou déséquilibré, dont les éléments sont des grandeurs sinusoïdales
de même fréquence, représentés par les nombres complexes (X1, X2, X3). Posons
Ces équations sont appelées transformation de Fortescue.
En inversant les relations ci-dessus, on vérifie aisément que X1, X2 et X3 s'écrivent
X1 = Xd + Xi + X0 X2 = a2Xd + aXi + X0 X3 = aXd + a2Xi + X0

Les nombres complexes Xd, Xi et X0 sont appelés composantes symétriques du système (X1, X2, X3).
A partir de ces composantes symétriques on peut définir trois systèmes équilibrés:
- le premier direct (Xd, a2Xd , aXd),

- le deuxième inverse (Xi, aXi, a2Xi),
- le troisième homopolaire (X0, X0, X0).
La relation entre le système déséquilibré (X1, X2, X3) et ses composantes symétriques (Xd, Xi, X0) s'écrit sous
forme matricielle
L'étude du système quelconque (X1, X2, X3) peut donc se ramener à celle des trois systèmes équilibrés
précédents, c'est à dire que le système (X1, X2, X3) peut être considéré comme la superposition de trois systèmes
équilibrés de même fréquence: direct, inverse et homopolaire.
Remarques: On peut noter que les systèmes inverse, direct et homopolaire sont obtenus respectivement sur la
base de progressions géométriques de raisons a, a2 et a3. Ce résultat se généralise à un système polyphasé à q
phases qui peut être considéré comme la superposition de q système équilibrés obtenus par progressions
géométriques.
Si le système triphasé (X1, X2, X3) est équilibré une seule des composantes symétriques est différente de zéro et
en toute rigueur la décomposition reste valable. Cette composante non nulle s'identifie à:
- Xd = X1 (Xi = X0 = 0) si (X1, X2, X3) est direct,

- Xi = X1 (Xd = X0 = 0) si (X1, X2, X3) est inverse.
La définition des composantes symétriques entraîne une composante homopolaire nulle pour tous les systèmes
dont la somme est égale à zéro.
4. 2 Relations entre les composantes symétriques des systèmes de tensions
Soit un système triphasé quelconque de tensions simples (V1, V2, V3) dont les composantes symétriques sont (Vd,
Vi, V0). Il s'écrit
V1 = Vd + Vi + V0 V2 = a2Vd + aVi + V0 V3 = aVd + a2Vi + V0
Les tensions composées définies par Uij = Vi - Vj, s'expriment par
U12 = V1 - V2 = (1 - a2)Vd + (1 - a)Vi

U23 = V2 - V3 = a(a - 1)Vd + a(1 - a)Vi = a2(1 - a2)Vd + a(1 - a)Vi
U31 = V3 - V1 = (a - 1)Vd + (a2 - 1)Vi = a(1 - a2)Vd + a2(1 - a)Vi
On en déduit les composantes symétriques directe, inverse des tensions composées:
U0 = 0
Par construction, les amplitudes de ces composantes symétriques des tensions simples et composées vérifient les
relations trouvées lors de l'étude des systèmes triphasés équilibrés:

et
où Udm et Uim sont les amplitudes de Ud et Ui, Vdm et Vim celles de Vd et Vi. Des relations identiques s'appliquent
aux valeurs efficaces de ces tensions. En notant ces valeurs efficaces respectivement
on a les relations
et
Remarque: Notons que la définition des tensions composées entraîne nécessairement la nullité de la composante
homopolaire du système.
4. 3 Relations entre les composantes symétriques des systèmes de courants
Soit un groupement en triangle de trois phases et son système de courants de branches (J12, J23, J31) de
composantes symétriques notées (Jd, Ji, ,J0):
J12 = Jd + Ji + J0 J23 = a2Jd + aJi + J0 J31 = aJd + a2Ji + J0
On en déduit les courants de ligne
I1 = J12 - J31 = (1 - a2)Jd + (1 - a)Ji

I2 = J23 - J12 = a(a - 1)Jd + a(1 - a)Ji = a2(1 - a2)J d + a(1 - a)Ji
I3 = J31 - J23 = = (a - 1)Jd + (a2 - 1)Ji = a(1 - a2)Jd + a2(1 - a)Ji
et les relations entre les composantes symétriques des courants de ligne et de branche:
I0 = 0
La composante homopolaire est nulle puisque l'alimentation du groupement triangle se fait forcément à trois fils
et que donc I1 + I2 + I3 = 0.
Comme pour les tensions composées, les amplitudes des composantes symétriques des courants de ligne et de
branche vérifient les relations trouvées lors de l'étude des systèmes triphasés équilibrés:
et
où Idm et Iim sont les amplitudes de Id et Ii, Jdm et Jim celles de Jd et Ji. En notant les valeurs efficaces de ces
courants respectivement
on a les relations
et

4. 4 Degré de déséquilibre
On quantifie le déséquilibre d'un système triphasé par le degré de déséquilibre (ou degré de dissymétrie), en
courant ou en tension, défini comme le rapport des valeurs efficaces, ou des amplitudes, de la composante
inverse sur la composante directe:
Xi = Vi ou Ii; Xd = Vd ou Vd
Les systèmes triphasés fonctionnent généralement au voisinage du régime équilibré. Pour de nombreuses
machines tournantes, par exemple, le non respect de cette condition peut entraîner des échauffements excessifs.
Il en résulte que l'une des composantes, directe ou inverse, est largement prépondérante.
4) SYSTEMES TRIPHASES DESEQUILIBRES
4. 5 Puissances triphasées en régime déséquilibré
Les puissances triphasées ont déjà été étudiées dans le cas général au paragraphe 2. 2. Il a été établit qu'elles
s'expriment par:
- puissance complexe: S = [V1I1* + V2I2* + V3I3*] / 2,

- puissance active: P = P1 + P2 +P3 = V1I1 cos 1 + V2I2 cos 2 + V3I3 cos 3,
- puissance reactive: Q = Q1 + Q2 + Q3 = V1I1 sin 1 + V2I2 sin 2 + V3I3 sin 3.
dans lesquelles Vi et Ii (i = 1, 2, 3) sont les valeurs efficaces des tensions simples et des courants de ligne Vi et Ii
(i = 1, 2, 3) et i le déphasage entre le courant Ii et la tension Vi.
En notant (Vi, Vd, V0) et (Ii, Id, I0) les composantes symétriques respectivement des systèmes de tensions Vi et de
courants Ii, on a
V1 = Vd + Vi + V0 V2 = a2Vd + aVi + V0 V3 = aVd + a2Vi + V0

I1 = Id + Ii + I0 I2 = a2Id + aIi + I0 I3 = aId + a2Ii + I0
et en se souvenant que les opérateurs complexes a et a2 sont complexes conjugués,
I1* = Id* + Ii* + I0* I2* = aId* + a2Ii* + I0* I3* = a2Id* + aIi* + I0*
Ii* (i = 1, 2, 3), Id*, Ii*, I0* sont les complexes conjugués de Ii (i = 1, 2, 3), Id, Ii, I0.
En termes de composantes symétriques et compte tenu des propriétés de l'opérateur rotation a (cf § 1.3) la
puissance complexe s'exprime donc par
S = [V1I1* + V2I2* + V3I3*] / 2 = 3 [VdId* + Vi Ii* + V0I0*] / 2

+ (1 + a + a2)[VdIi* + VdI0* + ViId* + ViI 0* + V0Id* + V0Ii*]
comme 1 + a + a2 = 0, l'expression de cette puissance devient
S = 3 [VdId* + ViIi* + V0I0*] / 2
Considérons une ligne triphasée dont les tensions simples et les courants de ligne sont respectivement (Vd, a2Vd,
aVd) et (Id, a2Id, aId). La puissance complexe associée à un tel système est la somme des puissances complexes
de chacune des phases (cf § 2.2.1):
Sd = [VdId* + a2Vd aId* + aVd a2Id*] / 2 = (3/2) VdI d*

On en déduit les puissances actives Pd, réactive Qd et apparente Sd associées à ce régime:
Pd = Re{Sd} = (3/2) VdmIdm cos d = 3VdId cos d

Qd = Im{Sd} = (3/2) VdmIdm sin d = 3VdId sin d
où Vdm et Idm sont les amplitudes de la tension Vd et du courant Id,
et
leurs valeurs efficaces et d le déphasage entre Id et Vd.
De manière similaire, si les systèmes de tensions simples et de courants de ligne sont (Vi, aVi, a 2Vi) et (Ii, aIi,
a2Ii) sur la ligne, elle est le siège d'une puissance complexe
Si = [ViIi* + aVi a2Ii* + a2Vi aIi*] / 2 = (3/2) V iIi*,
les puissances actives Pi, réactive Qi et apparente Si associées à ce régime étant
Pi = Re{Si} = (3/2) VimIim cos i = 3ViIi cos i

Qi = Im{Si} = (3/2) VimIim sin i = 3ViIi sin i
Vim et Iim sont les amplitudes de la tension Vi et du courant Ii,
et
leurs valeurs efficaces et i le déphasage entre Ii et Vi.
Enfin, si le régime de la ligne est caractérisé par les composantes homopolaires V0 et I0on a
S0 = [V0I0* + V0I0* + V0I0*] / 2 = (3/2) V0I0*,
les puissances actives Pi, réactive Qi et apparente Si associées à ce régime étant
P0 = Re{S0} = (3/2) V0mI0m cos 0 = 3V0I0 cos 0

Q0 = Im{S0} = (3/2) V0mI0m sin 0 = 3V0I0 sin 0
avec V0m et I0m sont les amplitudes de la tension V0 et du courant I0,
et
leurs valeurs efficaces et 0 le déphasage entre I0 et V0.
Remarque: Les expressions des différentes puissances transmises par les composantes symétriques directe,
inverse et homopolaire sont évidemment conformes à celles obtenues dans l'étude des régimes triphasés

équilibrés puisqu'il s'agit précisément des régimes équilibrés. On aurait pu, à ce titre, écrire directement ces
expressions.
La puissance complexe est donc la somme des puissances complexes transmises par les trois systèmes équilibrés
direct, inverse et homopolaire:
S = 3 [VdId* + ViIi* + V0I0*] / 2 = Sd + Si + S0
Tout ce passe comme si on avait superposition, sans interaction, de ces trois régimes sur la ligne.
On en déduit:
- la puissance active: P = Re{S} = 3[VdId cos d + ViIi cos  i +3V0I0 cos 0] = Pd + Pi + P0
- la puissance réactive: Q = Im{S} = 3[VdId sin d + ViIi sin  i +3V0I0 sin 0] = Qd + Qi + Q0
- la puissance apparente
4. 6 Facteur de puissan
ce
Le facteur de puissance en régime déséquilibré se définit comme le rapport de la puissance active sur la
puissance apparente, soit:
5) ORGANISATION DE LA DISTRIBUTION ELECTRIQUE
5. 1 Introduction
Les avantages de la production, de la distribution et de l'utilisation en moyenne et forte puissance, de l'énergie

électrique en triphasé sont multiples. A masse de machine égale, les puissances nominales des machines
tournantes synchrones et asynchrones sont de 50 à 100% supérieures à celles des machines monophasées
correspondantes. La puissance fluctuante étant nulle en triphasé la marche de ces machines sera plus régulière et
leurs rendements sont généralement meilleurs que ceux des machines monophasées. Le transport de l'énergie
électrique présente aussi des avantages non négligeables, notamment au niveau des pertes en ligne et de la
quantité nécessaire de matériau conducteur.
5. 2 Pertes en ligne
Pour vérifier l'intérêt économique du transport de l'énergie électrique sous forme triphasée comparons une ligne
triphasée équilibrée en courants et tension et une ligne monophasée, les deux lignes étant constituées de
conducteurs identiques.

Sous une tension V et parcourue par un courant I, de valeurs efficaces V et I, la puissance transportée par la
ligne monophasée est
Pmono = VI cos 
 étant le déphasage entre I et V. En notant R la résistance linéique des conducteurs, la ligne dissipe par effet
Joule et par mètre une puissance
PJmono = 2RI2
La puissance transportée par une ligne triphasée équilibrée en tensions et courants, dont les tensions simples sont
de même valeur efficace V et sous le même facteur de puissance, et constituée de conducteurs identiques à ceux
de la ligne monophasée, est
Ptri = 3VI' cos 
Cette puissance est égale à celle de la ligne monophasée précédente pour un courant de valeur efficace trois fois
plus faible
Pmono = Ptri => I' = I/3
Les pertes par effet Joule sont par mètre de ligne
Pour une même puissance transmise, les pertes Joule sont six fois plus faibles. Toutefois, pour former la ligne
triphasée on utilise 50% de matériau conducteur en plus. A masse de conducteur égale, on peut fabriquer une
ligne triphasée de même longueur que la ligne monophasée à condition de réduire la section des fils au 2/3. La
résistance R' des trois conducteurs est alors
R' = 3R/2
Si on conserve les conditions précédentes, de valeur efficace des tensions simples équilibrées égale à celle de la
ligne monophasée et de même facteur de puissance, la puissance triphasée transmise est identique à celle de la
ligne monophasée pour un courant I' = I/3. Les pertes Joule par mètre de la ligne triphasée sont dans ce cas
A masse de conducteur et puissance transmise égales, les pertes par effet Joule sont quatre fois plus faible sur
une ligne triphasée équilibrée que sur une ligne monophasée.
5. 3 Organisation de la distribution
Les pertes Joules sont proportionnelles au carré du courant et donc d'autant plus faibles que le courant sur la
ligne est petit. A puissance active donnée, ces pertes sont donc d'autant plus faibles que le transport se fait à plus
haute tension et que le facteur de puissance sera proche de l'unité. Cette considération explique d'une part
l'incitation faite aux usagers par les producteurs d'énergie électrique, de préserver un facteur de puissance élevé
(> 0.85) et l'organisation du transport et de la distribution. Si l'effet Joule n'est pas la seule origine des pertes sur
les lignes, elles sont tout de même prépondérantes.

Le transport sur les longues distances se fait à très hautes tensions, 400kV pour les grandes puissances. La
tension est ensuite abaissée progressivement pour des raisons de sécurité à l'approche des agglomérations:
- 90kV pour le transport régional jusqu'aux villes,

- 225kV sur le réseau maillé national,
- 20kV depuis les postes de transformation périphériques vers les quartiers ou les villages,
- 220/380V pour la distribution domestique.
(Les valeurs numériques indicatives, il existe d'autres tensions utilisées)
L'énergie électrique ne pouvant être stockée, la production doit être ajustée en temps réel à la consommation. Un
déséquilibre entre la demande et la puissance disponible se traduit par des fluctuations de la tension et la
fréquence sur le réseau. Cette contrainte conduit à disposer d'une puissance de production très supérieure à la
puissance moyenne consommée et d'une inter-connexion entre les réseaux européens.
UNIVERSITE HASSAN II AIN CHOCK
ECOLE SUPERIEURE DE TECHNOLOGIE DE CASABLANCA
COURS DE DISTRIBUTION ELECTRIQUE TRIPHASEE

ANNEE UNIVERSITAIRE 2016/2017 Pr : OMAR SABRI

Distribution Electrique Triphasee

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Distribution Electrique Triphasee

Transféré par

Droits d'auteur :

Formats disponibles

Cours de distribution électrique triphasée.

DISTRIBUTION ELECTRIQUE TRIPHASEE

1) SYSTEMES TRIPHASES EQUILIBRES

Pr : Omar Sabri 2018/2019 Distribution triphasée

puisque souvent on s'intéresse plus à la valeur efficace de ces grandeurs.

Pr : Omar Sabri 2018/2019 Distribution triphasée

En introduisant l'opérateur rotation , il apparaît qu'un système triphasé équilibré

propriété observable sur la représentation vectorielle précédente. L'opérateur a vérifie en

Pr : Omar Sabri 2018/2019 Distribution triphasée

(V1, V2, V3) = (V1, a2V1, aV1) = (Vm, a2Vm, aVm)

Les tensions composées Uij s'écrivent alors

Le système de tensions composées (U12, U23, U31) est tel que:

(U12, U23, U31) = (U12, a2U12, aU12)

et forme un STED de tensions (même fréquence, même amplitude , déphasage

Pr : Omar Sabri 2018/2019 Distribution triphasée

1) SYSTEMES TRIPHASES EQUILIBRES (Suite)

Pr : Omar Sabri 2018/2019 Distribution triphasée

I1 = J12 - J31 I2 = J23 - J12 I3 = J31 - J23

J12 + J23 + J31 = (U12 + U23 + U31) / Z = 0

On peut donc écrire

(J12, J23, J31) = (J12, a2J12, aJ12) = (Jm, a2Jm, aJm)

où Jm est l'amplitude des courants Jij.

Le système de courants (I1, I2, I3) est tel que:

(I1, I2, I3) = (I1, a2I1, aI1)

Pr : Omar Sabri 2018/2019 Distribution triphasée

2.1.1 Puissance instantanée

p(t) = v(t) i(t)

cette puissance s'écrit

p(t) = v(t) i(t) = VmIm sin t sin (t - )

où et sont les valeurs efficaces du courant i(t) et de la tension v(t).

2.1.2 Puissance active

La puissance active est par définition la valeur moyenne de la puissance instantanée:

2.1.3 Puissances complexe, apparente et réactive

La puissance complexe est la grandeur définie par:

Pr : Omar Sabri 2018/2019 Distribution triphasée

la puissance apparente complexe s'exprime par:

I* désignant le complexe conjugué de I.

Elle est associée à la composante réactive du courant, en quadrature avec la tension.

2.1.4 Facteur de puissance

où  est le déphasage entre le courant et la tension.

2.1.4 Théorème de Boucherot

Pr : Omar Sabri 2018/2019 Distribution triphasée

soit, en multipliant par le courant I

Pr : Omar Sabri 2018/2019 Distribution triphasée

2) PUISSANCES TRIPHASEES (Suite)

On en déduit l'expression de la puissance complexe triphasée:

Soient donc les systèmes de tensions simples et de courants de ligne:

La puissance instantanée d'un tel système est

p(t) = v1(t)i1(t) + v2(t)i2(t) + v3(t)i3(t) = VmIm sint sin (t - )

Pr : Omar Sabri 2018/2019 Distribution triphasée

2.2.2 Groupement étoile: cas général

S = S1 + S2 + S3 = [(V1 - V0)I1* + (V2 - V0)I2* + (V3 - V0)I3*] / 2

Deux cas sont à envisager:

Dans les deux cas on obtient:

S = [V1I1* + V2I2* + V3I3*] / 2

P= P1 + P2 + P3 = V1I1 cos 1 + V2I2 cos 2 + V3I3 cos 3

Pr : Omar Sabri 2018/2019 Distribution triphasée

Q = Q1 + Q2 + Q3 = V1I1 sin 1 + V2I2 sin 2 + V3I3 sin 3

2.2.3 Cas particulier du groupement étoile équillibré

La puissance complexe est alors

S = S1 + S2 + S3 = [V1I1* + V2I2* + V3I3*] / 2

où et sont les valeurs efficaces des courants Ii et des tensions Vi (i = 1, 2, 3). En

On en déduit, pour le groupement étoile équilibré, les expressions de:
