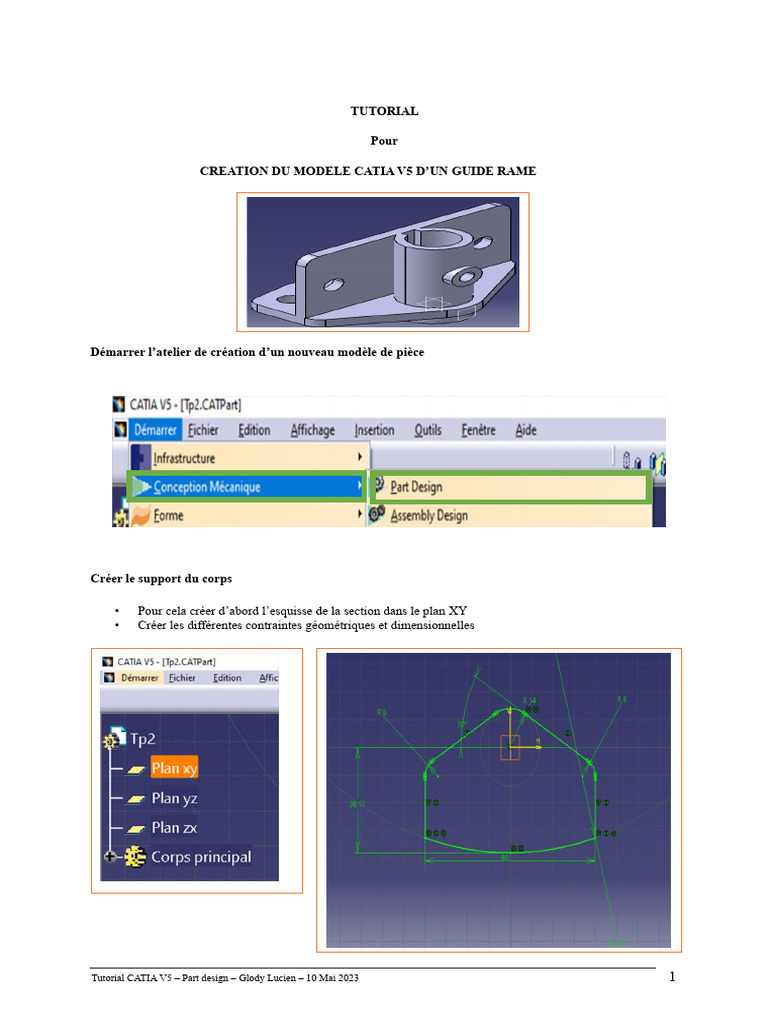

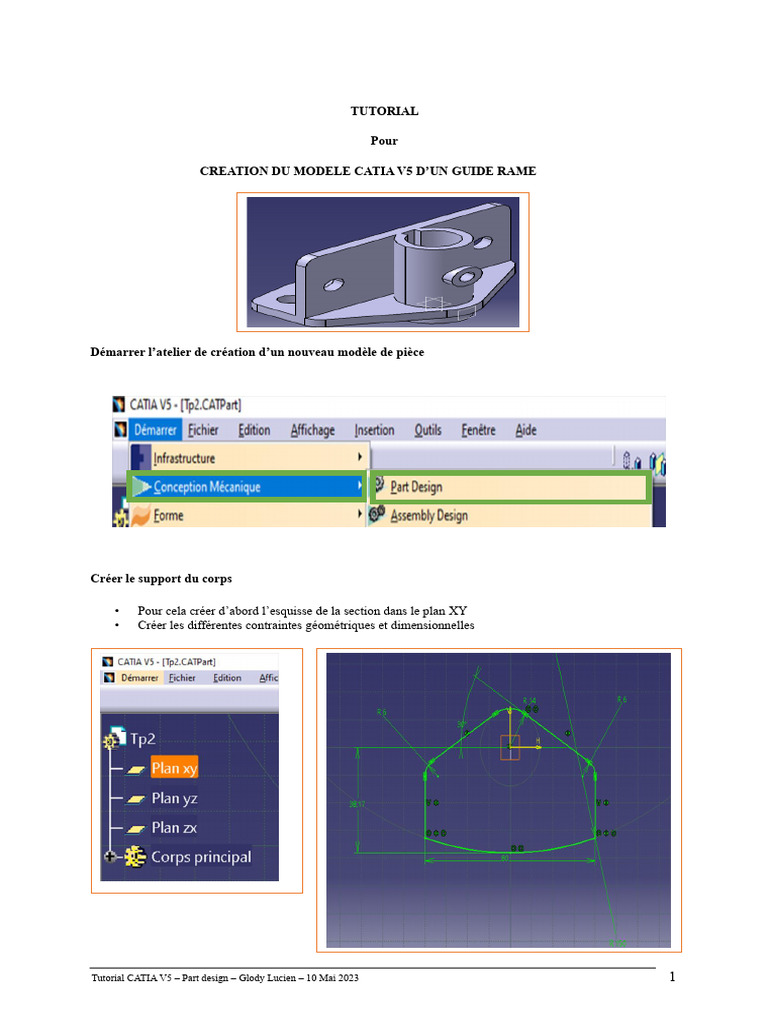

TUTORIAL

Pour

CREATION DU MODELE CATIA V5 D’UN GUIDE RAME

Démarrer l’atelier de création d’un nouveau modèle de pièce

Créer le support du corps

• Pour cela créer d’abord l’esquisse de la section dans le plan XY

• Créer les différentes contraintes géométriques et dimensionnelles

Tutorial CATIA V5 – Part design – Glody Lucien – 10 Mai 2023 1

 • Vérifier si le contour est bien fermé

• Sortir du mode esquisse et Vous êtes revenu dans le 3D

• Cliquer sur l’icone de la fonction Extrusion

Vous obtenez ceci :

Tutorial CATIA V5 – Part design – Glody Lucien – 10 Mai 2023 2

Créer la deuxième fonction d’extrusion : on crée un rectangle sur le même plan XY

• Pour cela demandez à créer une esquisse dans le plan

XY
• Créer les différentes contraintes et vous obtenez ceci

• Sortir du mode Esquisse

• Cliquer sur la fonction Extrusion

Tutorial CATIA V5 – Part design – Glody Lucien – 10 Mai 2023 3

Créer la troisième fonction d’extrusion : on crée un cercle sur le même plan XY

• Pour cela créer un plan décaler de 13 mm du plan de

référence ZX
• Créer un cercle de diamètre 22 mm
• Sortir de l’esquisse et cliquer sur la fonction Extrusion
(faire une extrusion de 51 mm)
• Obtenir ceci

Créer la quatrième fonction d’extrusion : on crée un cercle sur le plan 1 qu’on a créé précédemment

• Créer un cercle de diamètre 12 mm

• Sortir de l’esquisse et cliquer sur la fonction Extrusion
puis sur l’option jusqu’au suivant
• Obtenir ceci

Tutorial CATIA V5 – Part design – Glody Lucien – 10 Mai 2023 4

Créer la première fonction poche : on crée un cercle sur le plan XY

• Pour cela créer sur le plan XY, un cercle de diamètre 8

mm

• Utiliser la contrainte symétrique par rapport à l’axe

verticale pour avoir le même cercle

• Sortir du mode esquisse et cliquer sur la fonction Poche

• Obtenir ceci

Créer la deuxième fonction poche : on crée un cercle sur le plan ZX

• Pour cela créer sur le plan ZX, un cercle de diamètre 8

mm

• Utiliser la contrainte symétrique par rapport à l’axe

verticale pour avoir le même cercle. Avec une distance
58 mm de l’un à l’autre

• Sortir du mode esquisse et cliquer sur la fonction Poche

• Obtenir ceci

Tutorial CATIA V5 – Part design – Glody Lucien – 10 Mai 2023 5

Créer la troisième fonction poche : on crée un cercle sur le plan XY

• Pour cela créer sur le plan XY, un cercle de diamètre 16

mm et un petit rectangle de 5 mm tangent au cercle

• Utiliser la contrainte de tangence entre le cercle et

rectangle

• Sortir du mode esquisse et cliquer sur la fonction Poche

• Obtenir ceci

Créer la quatrième fonction poche : on crée un cercle sur le plan ZX

• Pour cela créer sur le plan ZX, un cercle de diamètre 6

• Sortir du mode esquisse et cliquer sur la fonction Poche

avec l’option jusqu’au suivant

Tutorial CATIA V5 – Part design – Glody Lucien – 10 Mai 2023 6

 • Obtenir ceci

Créer la fonction congé sur les arrêtes visibles

• Pour cela, cliquer sur l’icone de la fonction congé

• Cliquer sur les arrêtes visibles et congédier de rayon 5

mm
• Obtenir ceci

Créer le cylindre dans lequel sera logé l’axe de commande de la vanne.

• Commencer par créer un plan parallèle au plan xy, à une distance de

40,5 mm (plan décalé).

Création d’une mise en plan : Atelier Drafting

Tutorial CATIA V5 – Part design – Glody Lucien – 10 Mai 2023 7

Tutorial CATIA V5 – Part design – Glody Lucien – 10 Mai 2023 8
