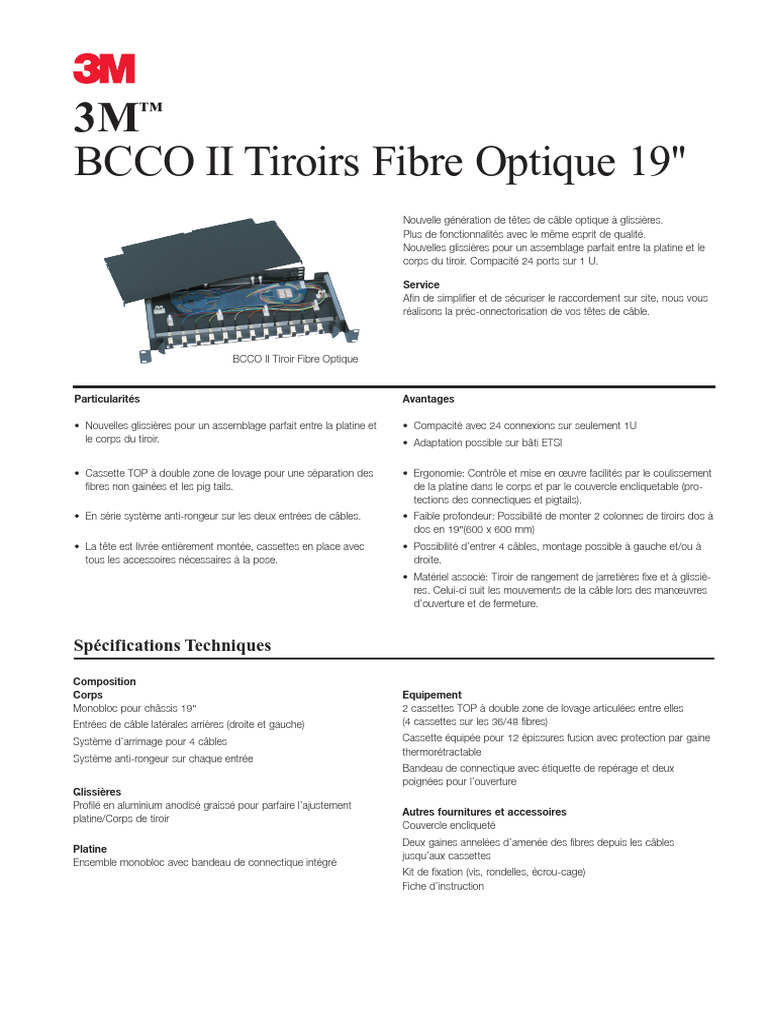

3M™

BCCO II Tiroirs Fibre Optique 19''

Nouvelle génération de têtes de câble optique à glissières.
Plus de fonctionnalités avec le même esprit de qualité.
Nouvelles glissières pour un assemblage parfait entre la platine et le
corps du tiroir. Compacité 24 ports sur 1 U.

Service
Afin de simplifier et de sécuriser le raccordement sur site, nous vous
réalisons la préc-onnectorisation de vos têtes de câble.

BCCO II Tiroir Fibre Optique

Particularités Avantages

• Nouvelles glissières pour un assemblage parfait entre la platine et • Compacité avec 24 connexions sur seulement 1U
le corps du tiroir. • Adaptation possible sur bâti ETSI

• Cassette TOP à double zone de lovage pour une séparation des
fibres non gainées et les pig tails.
• En série système anti-rongeur sur les deux entrées de câbles.
• La tête est livrée entièrement montée, cassettes en place avec
tous les accessoires nécessaires à la pose.
• Ergonomie: Contrôle et mise en œuvre facilités par le coulissement
de la platine dans le corps et par le couvercle encliquetable (pro-
tections des connectiques et pigtails).
• Faible profondeur: Possibilité de monter 2 colonnes de tiroirs dos à
dos en 19"(600 x 600 mm)
• Possibilité d’entrer 4 câbles, montage possible à gauche et/ou à
droite.
• Matériel associé: Tiroir de rangement de jarretières fixe et à glissiè-
res. Celui-ci suit les mouvements de la câble lors des manœuvres
d’ouverture et de fermeture.

Spécifications Techniques
Composition
Corps Equipement
Monobloc pour châssis 19" 2 cassettes TOP à double zone de lovage articulées entre elles
Entrées de câble latérales arrières (droite et gauche) (4 cassettes sur les 36/48 fibres)

Système d’arrimage pour 4 câbles Cassette équipée pour 12 épissures fusion avec protection par gaine
thermorétractable
Système anti-rongeur sur chaque entrée
Bandeau de connectique avec étiquette de repérage et deux
poignées pour l’ouverture
Glissières
Profilé en aluminium anodisé graissé pour parfaire l’ajustement
Autres fournitures et accessoires
platine/Corps de tiroir
Couvercle encliqueté
Deux gaines annelées d’amenée des fibres depuis les câbles
Platine
jusqu’aux cassettes
Ensemble monobloc avec bandeau de connectique intégré
Kit de fixation (vis, rondelles, écrou-cage)
Fiche d’instruction
Caractéristiques techniques
Matières/protections Colisage
Corps, platine, couvercle: Acier Tête de câble 1U
Peinture: Poudre époxy Type: Caisse carton
Teinte: Anthracite (RAL 7016) Dimensions: 550 x 250 x 60 mm
Cassette et anneaux guide fibre: Thermoplastique Poids: 4 Kg

Connectique Tête de câble 2U

En standard perçage type ST, FC, SC, E2000 Type: Caisse carton
Dimensions: 550 x 250 x 100 mm
Dimensions
Poids: 5 Kg
1U 19" 487 x 240 x 44 mm, décaissement fixe de 40 mm
2U 19" 487 x 240 x 88 mm, décaissement fixe de 40 mm
Capacité
1 à 24 fibres sur 1U
1 à 48 fibres sur 2U

Informations de commande Ref.-No.

Têtes de câble à cassettes et glissières non précâblées

1U pour 12 ST ou FC N461580A
1U pour 12 SC ou E2000 N461592A
1U pour 24 ST ou FC N461529A
1U pour 24 SC ou E2000 N461564A
2U (pour 36 fibres) pour 12 ST ou FC N461559A
2U (pour 36 fibres) pour 12 SC ou E2000 N461593A
2U (pour 48 fibres) pour 12 ST ou FC N461582A
2U (pour 48 fibres) pour 12 SC ou E2000 N461555A

Tiroirs de rangement des surlongueurs de jarretières

1U étagère de rangement N461617A

Rangement des surlongueurs de jarretières. Face avant avec peigne.
1U Tiroir standard de rangement N461572A
A fixer sous la tête de câble. Plateau coulissant pour une meilleure accessibilité.
Face avant avec peigne élastomère pour le maintien des jarretières.
1U Tiroir avec gestion de surlongueur N461571A
A fixer sous la tête de câble. Plateau coulissant pour une meilleure accessibilIté.
Canal latéral pour les surlongueurs qui permet d’ouvrir et de ré-intervenir dans la
tête de câble sans avoir à décâbler les jarretières connectées. Face avant avec
peigne élastomère pour le maintien des jarretières.

Tiroirs d’épissurage

1U Tiroir de gestion de 24 épissures N461596A

Le tiroir d’épissurage est une tête de câble avec la face avant pleine.
Il est équipé des mêmes aménagements que la tête de câble.
En version 1U, il reçoit 2 cassettes d’épissurage.
2U Tiroir de gestion de 48 épissures N461560A
version 2U à 4 cassettes

Accessoires

1U N711498B
Adaptateur pour bâti ETSI. Lot de 2 supports d’adaptation 19"/ETSI
2U N711499B
Adaptateur pour bâti ETSI. Lot de 2 supports d’adaptation 19"/ETSI
Composez vous même votre tête de câble précâblée, à l’aide du questionnaire ci dessous

BCCO II 19" K7

1U 12 Monomode G652 9/125µ Multimode G651

1U 24
Modéles
2U 36 SC/PC SM02 62.5/125 µ ST MM01
2U 48 SC/UPC SM03 62.5/125 µ SC MM02
SC/APC SM04 50/125 µ ST MM11
FC/PC SM05 50/125 µ SC MM12
Nombre de points précâblés FC/UPC SM06
FC/APC SM07
ST SM08
Exemple : LC/PC SM15
LC/APC SM16
BCCO II 19" K7-1U12-06-SM04-BRA
Connectique ajustée
Tête de câble 1U pour 12 connecteurs précâblés SC/PC SM09
avec 6 connecteurs et pigtails SC/APC SC/UPC SM10
SC/APC SM11
FC/PC SM12
Sur demande Fibre monomode G655
FC/UPC SM13
FC/APC SM14
