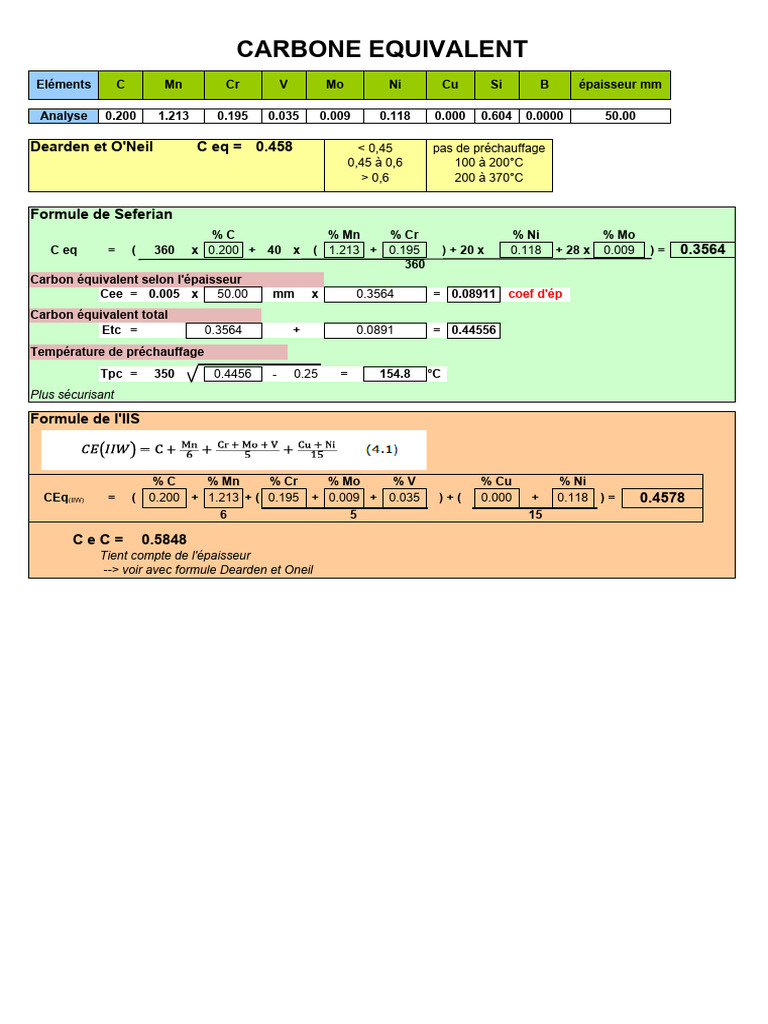

CARBONE EQUIVALENT

Eléments C Mn Cr V Mo Ni Cu Si B épaisseur mm

Analyse 0.200 1.213 0.195 0.035 0.009 0.118 0.000 0.604 0.0000 50.00

Dearden et O'Neil C eq = 0.458 < 0,45 pas de préchauffage

0,45 à 0,6 100 à 200°C
> 0,6 200 à 370°C

Formule de Seferian
%C % Mn % Cr % Ni % Mo
C eq = ( 360 x 0.200 + 40 x ( 1.213 + 0.195 ) + 20 x 0.118 + 28 x 0.009 )= 0.3564
360
Carbon équivalent selon l'épaisseur
Cee = 0.005 x 50.00 mm x 0.3564 = 0.08911 coef d'ép
Carbon équivalent total
Etc = 0.3564 + 0.0891 = 0.44556
Température de préchauffage
Tpc = 350 0.4456 - 0.25 = 154.8 °C
Plus sécurisant

Formule de l'IIS

%C % Mn % Cr % Mo %V % Cu % Ni
CEq(IIW) = ( 0.200 + 1.213 + ( 0.195 + 0.009 + 0.035 )+( 0.000 + 0.118 ) = 0.4578
6 5 15

CeC= 0.5848
Tient compte de l'épaisseur
--> voir avec formule Dearden et Oneil
Calcul du CET suivant EN 1011-2
épaisseur
Eléments C Mn Cr V Mo Ni Cu Si B
mm
Analyse 0.110 1.150 0.140 0.022 0.220 0.920 0.140 0.300 0.0002 31.50

%C % Mn % Mo % Cr % Cu % Ni
CET = 0.110 + ( 1.150 + 0.220 ) + ( 0.140 + 0.140 )+ 0.920 = 0.2840
10 20 40

Calcul de la température de préchauffage (En utilisant l'annexe C.3.3 de la EN 1011-2)

pour les aciers de construction ayant une limite d'élasticité jusqu'à 1 000 N/mm2
Formule:

Tp = 697 × CET + 160 × tgh(d/35) + 62 × HD0,35 + (53 × CET - 32) × Q - 328 (°C)
Cette relation est valable pour les aciers de construction ayant une limite d’élasticité jusqu’à 1 000 N/mm2 et
CET = 0,2 % à 0,5 % ;
Epaisseur 'd' = 10 mm à 90 mm ;
HD = 1 ml/100 g à 20 ml/100 g ; Hydrogène Diffusible: HD 5 => HD0,35 : 1.7565
Q = 0,5 kJ/mm à 4,0 kJ/mm Energie de soudage : 1.30 avec facteur k: 1.3

k: procédé 12 1.0
111/131/114/135/136/137 0.8
141/15 0.6

Tp = 697 x 0.2840 + 160 x tgh ( 31.50 ) + 62 x 1.7565 + ( 53 x 0.2840 - 32 ) x 1.30 - 328 = 71 °C

35
 épaisseur
Eléments C Mn Cr V Mo Ni Cu Si B
mm

Analyse 0.130 1.070 0.100 0.004 0.020 0.070 0.210 0.190 0.0001 7.01

Pcm
Formule:

%C % Si % Mn % Cu % Cr % Ni % Mo %V %B
Pcm = 0.130 + 0.190 + ( 1.070 + 0.210 + 0.100 ) + 0.070 + 0.020 + 0.004 + 5 x 0.0001 = 0.209
30 20 60 15 10
Pcm = 0.2087
