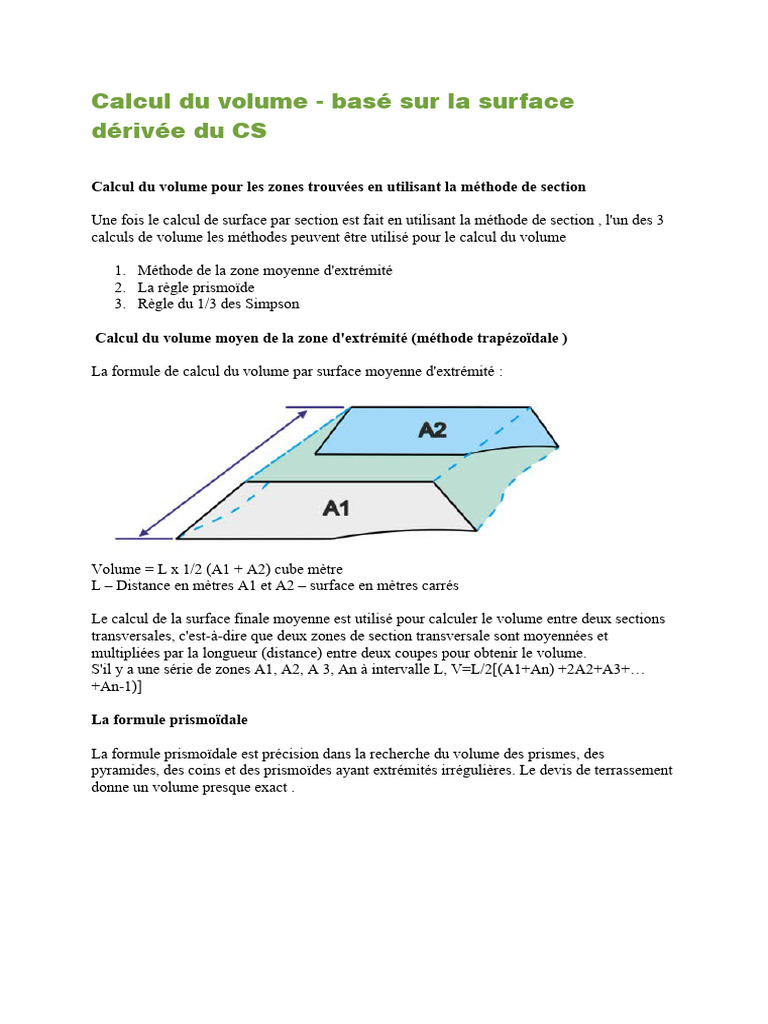

Calcul du volume - basé sur la surface

dérivée du CS

Calcul du volume pour les zones trouvées en utilisant la méthode de section

Une fois le calcul de surface par section est fait en utilisant la méthode de section , l'un des 3
calculs de volume les méthodes peuvent être utilisé pour le calcul du volume

1. Méthode de la zone moyenne d'extrémité

2. La règle prismoïde
3. Règle du 1/3 des Simpson

Calcul du volume moyen de la zone d'extrémité (méthode trapézoïdale )

La formule de calcul du volume par surface moyenne d'extrémité :

Volume = L x 1/2 (A1 + A2) cube mètre

L – Distance en mètres A1 et A2 – surface en mètres carrés

Le calcul de la surface finale moyenne est utilisé pour calculer le volume entre deux sections
transversales, c'est-à-dire que deux zones de section transversale sont moyennées et
multipliées par la longueur (distance) entre deux coupes pour obtenir le volume.
S'il y a une série de zones A1, A2, A 3, An à intervalle L, V=L/2[(A1+An) +2A2+A3+…
+An-1)]

La formule prismoïdale

La formule prismoïdale est précision dans la recherche du volume des prismes, des
pyramides, des coins et des prismoïdes ayant extrémités irrégulières. Le devis de terrassement
donne un volume presque exact .
La formule donnée est V=d/3[Somme des aires des deux dernières sections + 4(somme des
sections paires) +2(somme des sections restantes)]

Exemple 7 :

Dans ce Par exemple, nous avons découvert la zone de coupe et de remplissage pour les 6
sections en utilisant la méthode trapézoïdale au niveau de formation 20. Le

calcul de la zone les détails sont comme ci-dessous :

Zone
Numér Zone de
Sl . de
o de remplissag
Non. coup
section e
e
1 729 1,85 2,45
2 732 17.10
3 735 78,90
4 738 20.85
5 741 72,00
6 744 14h70
Total 1,85 206,00

Calcul du volume - Basé sur la moyenne des

altitudes
Il s'agit d'une méthode très simple de calcul de surface . Dans l' exemple ci-dessous , la
moyenne de toute la grille les niveaux est pris et il est multiplié avec la superficie du chantier
avec la différence de niveau .

Cette méthode peut être utilisé seul quand il est une coupe complète ou un remplissage
complet projet . En cas de découpage partiel et de remplissage partiel projet , en raison de la
moyenne , de la coupe et du remplissage obtenir annulé et le volume calculé sera être
incorrect.
Exemple 4 :
 18h60 18h40 18h30 17.80 18h50 18h60 18h50
18h40 16.90 10.90 12.10 18.80 18.80 18h60
18h50 8h30 0,60 12h20 19.10 18.90 18h70
19.00 13h40 8.70 14h40 19h30 19.00 18.80
19h60 19.20 19.10 19.00 19.10 19.10 18.90
20.70 20.50 20.10 19.80 19h40 19.10 19.00

Moyenne Niveau = 17,25 Si

Niveau Formation a 20 ans, alors
Volume = Superficie (15 * 18) * différence de profondeur (20 – 17.25) = 742.50m3

Calcul du volume - basé sur la méthode de la division du

carré

Comme nous l' avons vu dans la section précédente , bien que la moyenne méthode est très facile , il
annule le découpage et le remplissage si les deux la coupe et le remplissage sont là dans une donnée
projet . Pour réduire tel erreurs , la méthode de la division du carré est utilisé . Cette méthode a aussi la
même limitation que celle d'une moyenne méthode, mais ici puisque toutes les données sont divisées
dans blocs plus petits, l’annulation effet ne s'applique qu'à ces blocs où là est couper et remplir, et
donc ce méthode réduit l’erreur à un grand mesure.

Boîte Niveau 1 Niveau 2 Niveau 3 Niveau 4 Moyenne Niveau Profondeur de Zone de Volume de
final coupe boîte remplissage
(cubique mètre)
1 20.70 19h60 19.20 20.50 20.00 20 0,00 9 0,00
2 19h60 19.00 13h40 19.20 17.80 20 2.20 9 19.80
3 19.00 18h50 8h30 13h40 14.80 20 5.20 9 46,80
4 18h50 18h40 16.90 8h30 15.525 20 4.475 9 40.275
5 18h40 18h60 18h40 16.90 18.075 20 1.925 9 17.325
6 20.50 19.20 19.10 20.10 19.725 20 0,275 9 2.475
7 19.20 13h40 8.70 19.10 15.10 20 4,90 9 44.10
8 13h40 8h30 0,60 8.70 7,75 20 12h25 9 110.25
9 8h30 16.90 10.90 0,60 9.175 20 10.825 9 97.425
10 16.90 18h40 18h30 10.90 16.125 20 3.875 9 34.875
11 20.10 19.10 19.00 19.80 19h50 20 0,50 9 4,50
12 19.10 8.70 14h40 19.00 15h30 20 4,70 9 42.30
13 8.70 0,60 12h20 14h40 8.975 20 11.025 9 99.225
14 0,60 10.90 12.10 12h20 8,95 20 11.05 9 99,45
15 10.90 18h30 17.80 12.10 14.775 20 5.225 9 47.025
16 19.80 19.00 19.10 19h40 19.325 20 0,675 9 6.075
 17 19.00 14h40 19h30 19.10 17.95 20 2.05 9 18h45
18 14h40 12h20 19.10 19h30 16h25 20 3,75 9 33,75
19 12h20 12.10 18.80 19.10 15h55 20 4.45 9 40.05
20 12.10 17.80 18h50 18.80 16.80 20 3.20 9 28,8
21 19h40 19.10 19.10 19.10 19.175 20 0,825 9 7.425
22 19.10 19h30 19.00 19.10 19.125 20 0,875 9 7.875
23 19h30 19.10 18.90 19.00 19.075 20 0,925 9 8.325
24 19.10 18.80 18.80 18.90 18.90 20 1.10 9 9,90
25 18.80 18h50 18h60 18.80 18.675 20 1.325 9 11.925
26 19.10 19.10 18.90 19.00 19.025 20 0,975 9 8.775
27 19.10 19.00 18.80 18.90 18.95 20 1.05 9 9h45
28 19.00 18.90 18h70 18.80 18.85 20 1.15 9 10h35
29 18.90 18.80 18h60 18h70 18.75 20 1.25 9 11h25
30 18.80 18h60 18h50 18h60 18.625 20 1.375 9 12.375
Qté 930,60
totale

Calcul du volume - basé sur la méthode de

contour
Le volume peut être mesurée par une carte de contour , mais le volume calculé par cette
méthode est approximatif . Il ne peut être par rapport avec le volume calculé par la méthode
de la section . Comme le terrain plein les irrégularités ne sont pas prédites par les contours, et
aussi comme les intervalles de contour ne sont pas petits , le volume est calculé à partir des
contours est vraisemblablement approximatif . _ _ _ Pour calculer le volume par ceci méthode
, général recommandations d' intervalle de contour est un maximum de 2 mètres pour un
régulier surface du sol , et 0,5 mètre pour un sol irrégulier topographie . Cette méthode est
utilisé principalement pour trouver la capacité d'un réservoir . Pour connaître la capacité d'un
contour, deux les méthodes peuvent être adopté .

1. Méthode de la surface moyenne ( connue sous le nom de méthode trapézoïdale

méthode )
2. Formule prismoïdale

Par la méthode de l'aire d'extrémité moyenne (trapézoïdale) : Volume = L x 1/2 (A1 +

A2) cube mètre
Par formule Prismoïdale : V= L (A + Racine Carrée (A*B) + B) / 3
 Pour l’Exemple suivant,

Calcul du volume à l'aide Méthode moyenne :

Contour Zone Zone Superficie Intervalle Zone entre les contours Volume
précédent moyenne de cumulé
e contour ( cubique
Mètres )
2 0,52 0 2 2 0 0
4 3.068 0,52 1.794 2 3.588 3.588
6 7,74 3.068 5.404 2 10.808 14.396
8 14.534 7,74 11.137 2 22.274 36,67
dix 23.824 14.534 19.179 2 38.358 75.028
12 37.008 23.824 30.416 2 60.832 135,86
14 55,65 37.008 46.329 2 92.658 228.518
16 78.886 55,65 67.268 2 134.536 363.054
18 114.916 78.886 96.901 2 193.802 556.856
20 262.949 114.916 188.9325 2 377.865 934.721

Calcul du volume à l'aide du prismoïde Méthode :

Contour Zone Zone précédente Zone Intervalle Zone entre Volume cumulé
 de contour les contours ( cubique
Mètres )
(A + racine carrée
(A*B) + B) / 3
2 0,52 0,00 0,00 2,00 0,00 0,00
4 3.07 0,52 1.62 2,00 3.23 3.23
6 7,74 3.07 5.23 2,00 10h45 13.69
8 14.53 7,74 10,96 2,00 21.92 35,61
dix 23.82 14.53 18,99 2,00 37,98 73,59
12 37.01 23.82 30.18 2,00 60,35 133,94
14 55,65 37.01 46.01 2,00 92.03 225,96
16 78,89 55,65 66,93 2,00 133,86 359,82
18 114,92 78,89 96,34 2,00 192,68 552,50
20 262,95 114,92 183,90 2,00 367,80 920,30

Résumé du calcul du volume -

Avantages et inconvénients
Résumé Tableau :

Volume de Volume de
Sl . Non. Méthode
coupe remplissage
1 Méthode de section
Moyenne Méthode (trapézoïdale) 4.125 934.725
Méthode prismoïdale 2,75 910.25
2 Méthode moyenne 742.5
3 Division de la méthode carrée 930.6
4 Méthode de contour
Zone finale moyenne 934.721
Méthode prismoïdale 920.3

Résumé des méthodes de calcul du volume :
