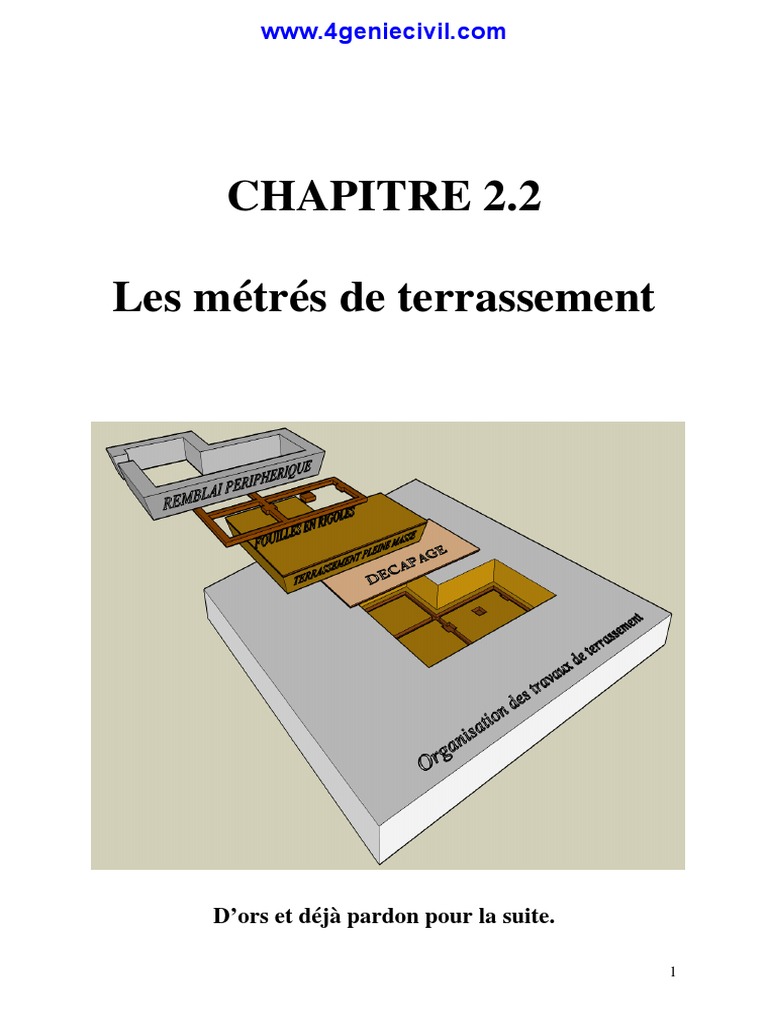

CHAPITRE 2.2
1
www.4geniecivil.com
Traçage, implantation :
Matérialiser au sol l’emprise du
terrassement et définir un point de
référence altimétrique.
Terrassement en pleine
masse : Stockage pour
remblai.
Décapage de grande profondeur.
Volume des
Calculer les différentes surfaces.
Rechercher la hauteur à terrasser et
terres à évacuer.
calculer le volume de terre à excaver,
à stocker et à évacuer.
Traçage, implantation et
placement des chaises
2
www.4geniecivil.com
Ce que nous cherchons à déterminer, est un volume qui sera exprimé en m3, tous nos calculs
devront avoir un résultat avec une précision au millième de m3.
Dans tous les travaux visant à calculer nous suivrons toujours une même logique :
Recherche des linéaires, puis recherche des surfaces, puis recherche des
volumes.
3
www.4geniecivil.com
- 3 Quantitatif du décapage.
Le volume du décapage est égal à sa surface multipliée par son épaisseur.
Une surface peut avoir une forme complexe dans ce cas il faut la décomposer, pour cela nous
avons deux options, par addition ou par soustraction.
4
www.4geniecivil.com
________________________________
Le volume de terre que nous venons de calculer est le volume de terre à excaver, a déblayer.
Il nous faut connaître maintenant le volume des terres à stocker.
5
www.4geniecivil.com
- a- Surface du remblaiement.
6
www.4geniecivil.com
En théorie le volume à remettre en place est celui qui vient d’être calculé précédemment,
cependant dans la réalité nous ne pouvons pas toujours donner aux remblais les qualités
initiales de la terre en place.
Même en utilisant des matériels de compactage nous ne pouvons pas rétablir la compacité
initiale de la terre.
NATURE DU SOL Kf Kr
Argiles, limons, sables argileux 1,25 0.90
Sable et graves sableuses 1,10 1
Sols meubles consolidés ou argiles et
marnes en motte 1,35 1,10
Sols rocheux défoncés au rippeur,
roches altérées 1,30 1,15
Matériaux rocheux de carrière 1.40 1,20
Dans notre cas on a une terre argileuse le coefficient Kr est égale à 0.90 donc le volume à
stocker = volume à remblayer compacté / 0.90 = _________________.
7
www.4geniecivil.com
Le volume de terre à évacuer est égal à la différence entre le volume total en place et le
volume à conserver non foisonnée.
Ce volume de terre que nous venons de calculer est le volume à évacuer, c’est un volume en
place, les terres qui seront évacuer seront foisonnées voir tableau des coef de foisonnement.
___________________________________________________________________________
H= hauteur du terrassement
8
www.4geniecivil.com
-b – Exercice d’application :
SURFACE TOTALE S 0
SURFACE TOTALE S 2
9
www.4geniecivil.com
10
www.4geniecivil.com
Il est nécessaire de conserver de la terre en stock pour reconstituer la couche du terrain lors du
remblaiement.
Surface du bâtiment.
11
www.4geniecivil.com
Calculer le volume :
Récapitulatif :
Unit
N° Déduire Désignation Volume
é
1 Volume du terrassement pleine masse m3
Déduire
2 Volume du bâtiment m3
3 Volume porte garage m3
Volume total de remblai compacté
12
www.4geniecivil.com
En théorie le volume à remettre en place est celui qui vient d’être calculé précédemment,
cependant dans la réalité nous ne pouvons pas toujours donner aux remblais les qualités
initiales de la terre en place.
Même en utilisant des matériels de compactage nous ne pouvons pas rétablir la compacité
initiale de la terre.
et à l’inverse
NATURE DU SOL Kf Kr
Argiles, limons, sables argileux 1,25 0.90
Sable et graves sableuses 1,10 1
Sols meubles consolidés ou argiles et
marnes en motte 1,35 1,10
Sols rocheux défoncés au rippeur,
roches altérées 1,30 1,15
Matériaux rocheux de carrière 1.40 1,20
Dans notre cas on a un sol meuble le coefficient Kr est égale à 1.10 donc
le volume à stocker = volume à remblayer compacté / 1.10 = ____________________.
Le volume que nous venons de calculer est un volume de terre en place, ce que transportent
nos camions et ce que nous stockons sont des volumes foisonnés.
13
www.4geniecivil.com
Le volume de terre à évacuer est égal à la différence entre le volume total en place et le
volume à conserver non foisonnée.
Ce volume de terre que nous venons de calculer est le volume à évacuer, c’est un volume en
place, les terres qui seront évacuer seront foisonnées voir tableau des coef de foisonnement.
__________________________________________________________________________
14
www.4geniecivil.com
15
www.4geniecivil.com
1 m²
2 m²
3 m²
4 m²
5 m²
6 m²
7 m²
8 m²
9 m²
10 m²
1 .m3 0.50
Coefficient de
N° Désignation U déd VOLUME Volume
foisonnement
1 .m3 1.35
16
www.4geniecivil.com
- 8- Récapitulatif du terrassement :
Proposer un tableau récapitulatif de l’ensemble du terrassement, il devra faire apparaître les
volumes foisonnées à conserver et les volumes foisonnées à évacuer pour chaque étape du
terrassement.
17
www.4geniecivil.com
18
www.4geniecivil.com
1 m²
2 m²
3 m²
4 m²
5 m²
6 m²
7 m²
8 m²
9 m²
10 m²
1 .m3 0.50
Coefficient de
N° Désignation U déd VOLUME Volume
foisonnement
1 .m3 1.35
19
