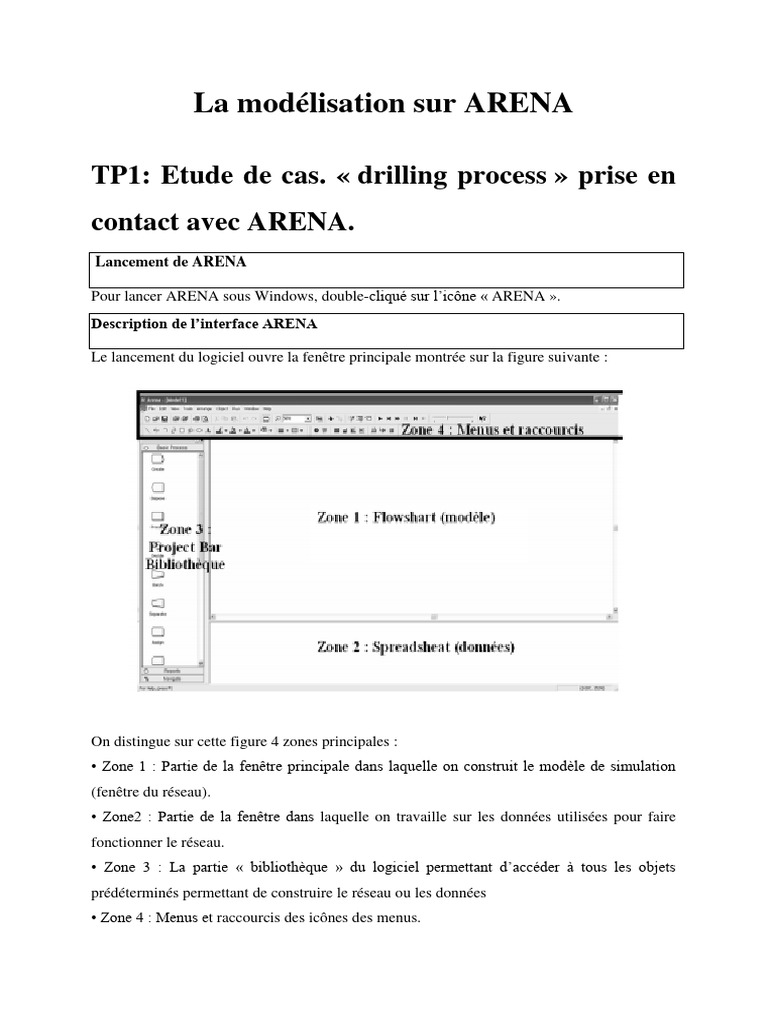

La modélisation sur ARENA

TP1: Etude de cas. « drilling process » prise en

contact avec ARENA.
Lancement de ARENA

Pour lancer ARENA sous Windows, double-cliqué sur l’icône « ARENA ».

Description de l’interface ARENA

Le lancement du logiciel ouvre la fenêtre principale montrée sur la figure suivante :

On distingue sur cette figure 4 zones principales :

• Zone 1 : Partie de la fenêtre principale dans laquelle on construit le modèle de simulation
(fenêtre du réseau).
• Zone2 : Partie de la fenêtre dans laquelle on travaille sur les données utilisées pour faire
fonctionner le réseau.
• Zone 3 : La partie « bibliothèque » du logiciel permettant d’accéder à tous les objets
prédéterminés permettant de construire le réseau ou les données
• Zone 4 : Menus et raccourcis des icônes des menus.
Construction du modèle sur ARENA

Le principe de la simulation de l’obtention d’une pièce ou un service en cours de production

est le suivant :
Avant de construire n’importe quel système (Modélisation), il faut définir ces entrées et ces
sorties.

Alors dans ARENA :

1. Créer ce modèle dans la zone 1 « Flowshart », qu’est-ce que vous remarquez en bas
dans la zone 2 « spreadsheat » ?
2. Double cliqué sur « Create » et saisissez les caractéristiques des entrées sachant que la
pièce entre dans le process « drilling »d’une façon aléatoire et chaque 5 min le process
reçoit un arrivage d’une seule pièce pour l’opération du forage. La valeur maximale
des arrivages des pièces est programmée d’une manière à ce qu’elle suit la durée de la
simulation :
 Le Nom de l’entité
 Le type de l’entité
 Le temps entre arrivage des entités (type, valeur et unité)
3. Dans le cas où le nombre maximal des arrivages est une valeur finie que se passe-t-il à
la simulation ?
4. De la même manière saisissez les caractéristiques du « process » suite aux données
suivantes :
 drilling est une opération de forage, l’action est caractérisée par l’utilisation
d’une seule foreuse suivie d’un retard de traitement, puis libérée pour la
prochaine entité.
En générale il y a 4 types d’« Action » :
a) Delay : indique simplement qu’un retard de processus sera encours sans contrainte de
ressource. Exp : une partie a été retardée en raison d’un changement dans la
planification. Ici il n’y a pas d’implication de la ressource dans l’occurrence du retard.
b) Seize delay : indique qu’une ou plusieurs ressources seront allouées dans ce module et
qu’un délai se produira, mais cette libération de ressource aura lieu plus tard. Exp :
ceci est utilisé lorsque la machine s’arrete à intervalles réguliers et qu’en raison de
problèmes de qualité ou de problème de processus, il y a un délai.
c) Seize delay release : indique qu’une ou plusieurs ressources seront allouées suivies
d’un délai de traitement, puis les ressources allouées seront libérées. Exp : ce type est
généralement utilisé dans le processus de mise en file d’attente ou le délai pour les
autres parties est uniquement due au temps de service de l’autre partie.
d) Delay release : indique qu’une ressource a déjà été allouée et que l’entité va
simplement retarder et libérer la ou les ressources spécifiées.
5. Après création du « process » qu’est-ce que vous remarquez dans la zone 1
« flowshart » de l’interface du logicile ARENA ? et quel est la signification de ce
signe ?
6. Double cliquez sur « Dispose » puis saisissez un nom puis cliquez sur « record entity
statistics » puis « Ok »,
7. Pour animer ce processus, cliquez sur ressource puis, dans « identifier » choisissez
« drilling machine », puis choisissez une image pour chaque état de fonctionnement.
Une fois vous avez saisi les informations sur la machine cliquez sur OK puis placez
l’image en dessus du process « drilling ».
8. Maintenant, on veut connaitre pendant une durée bien définie, combien de pièces y a-
t-il dans le processus drilling ?
