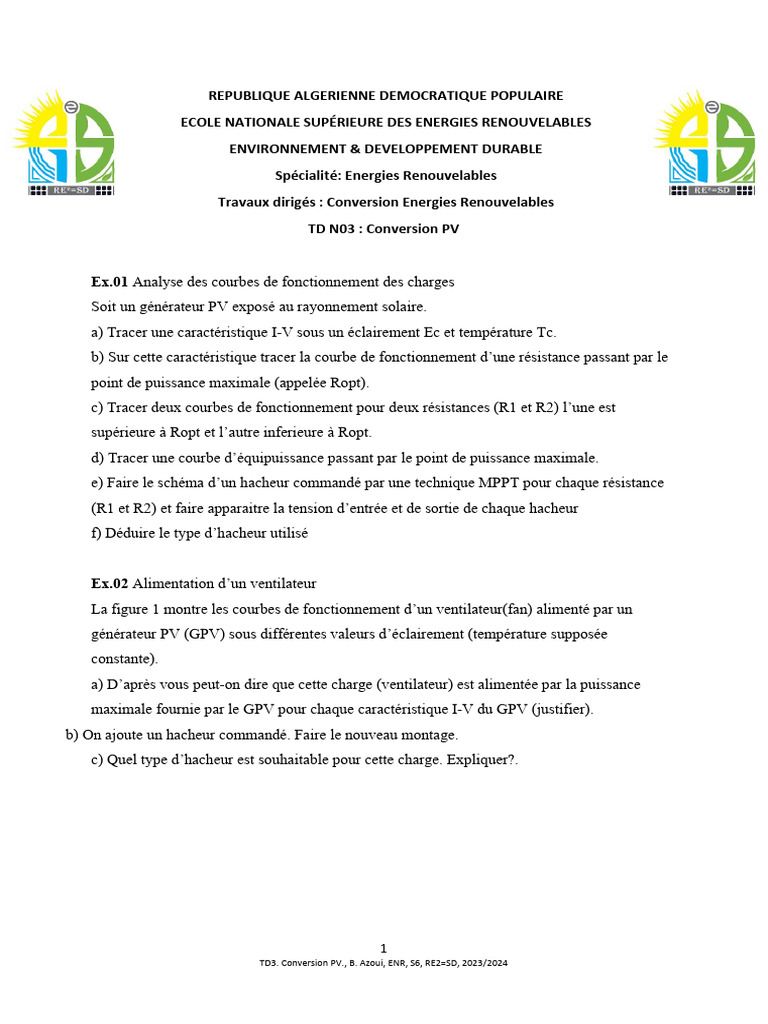

REPUBLIQUE ALGERIENNE DEMOCRATIQUE POPULAIRE
ECOLE NATIONALE SUPÉRIEURE DES ENERGIES RENOUVELABLES
ENVIRONNEMENT & DEVELOPPEMENT DURABLE
Spécialité: Energies Renouvelables
Travaux dirigés : Conversion Energies Renouvelables
TD N03 : Conversion PV
Ex.01 Analyse des courbes de fonctionnement des charges
Soit un générateur PV exposé au rayonnement solaire.
a) Tracer une caractéristique I-V sous un éclairement Ec et température Tc.
b) Sur cette caractéristique tracer la courbe de fonctionnement d’une résistance passant par le
point de puissance maximale (appelée Ropt).
c) Tracer deux courbes de fonctionnement pour deux résistances (R1 et R2) l’une est
supérieure à Ropt et l’autre inferieure à Ropt.
d) Tracer une courbe d’équipuissance passant par le point de puissance maximale.
e) Faire le schéma d’un hacheur commandé par une technique MPPT pour chaque résistance
(R1 et R2) et faire apparaitre la tension d’entrée et de sortie de chaque hacheur
f) Déduire le type d’hacheur utilisé
Ex.02 Alimentation d’un ventilateur
La figure 1 montre les courbes de fonctionnement d’un ventilateur(fan) alimenté par un
générateur PV (GPV) sous différentes valeurs d’éclairement (température supposée
constante).
a) D’après vous peut-on dire que cette charge (ventilateur) est alimentée par la puissance
maximale fournie par le GPV pour chaque caractéristique I-V du GPV (justifier).
b) On ajoute un hacheur commandé. Faire le nouveau montage.
c) Quel type d’hacheur est souhaitable pour cette charge. Expliquer?.
1
TD3. Conversion PV., B. Azoui, ENR, S6, RE2=SD, 2023/2024
Fig.1 Caractéristiques de fonctionnement d’un ventilateur
Exercice 3:
Soit un système photovoltaïque avec stockage (batterie), (figure 2a et 2b), Constitué des
éléments suivants
- Une charge qui doit consommer une puissance constante de 75W.
- Un panneau photovoltaïque BPSX150.
- Une batterie dont l’état de charge SOC est définie comme suit
• La charge SOC=SOCin + 0.1|Ib| ( t - tini)
• La décharge SOC=SOCin - 0.15 |Ib| ( t- tini )
(SOCin et tini ): l’état de charge et le temps initial au début de la charge ou de la décharge. (à
t=0 SOCini = 0.5 avec SOCmax =0.8 et SOCmin = 0.4).
On suppose que le courant de la batterie reste constant pendent la charge et la décharge.
On suppose aussi que le panneau fonctionne toujours au point maximal.
Fig.2a Système PV
2
TD3. Conversion PV., B. Azoui, ENR, S6, RE2=SD, 2023/2024
Fig.2.b Caractéristiques P-V du module
Si le profil de l’éclairement est donné sur la figure 4.
Fig. 4 Profil de l’éclairement
Calculer et tracer pour chaque période d’éclairement :
• Le courant PV
• Le courant de la batterie
• L’état de charge (SOC)
• Donner l’état de l’interrupteur pour chaque période.
3
TD3. Conversion PV., B. Azoui, ENR, S6, RE2=SD, 2023/2024
