Mémoire CISCO

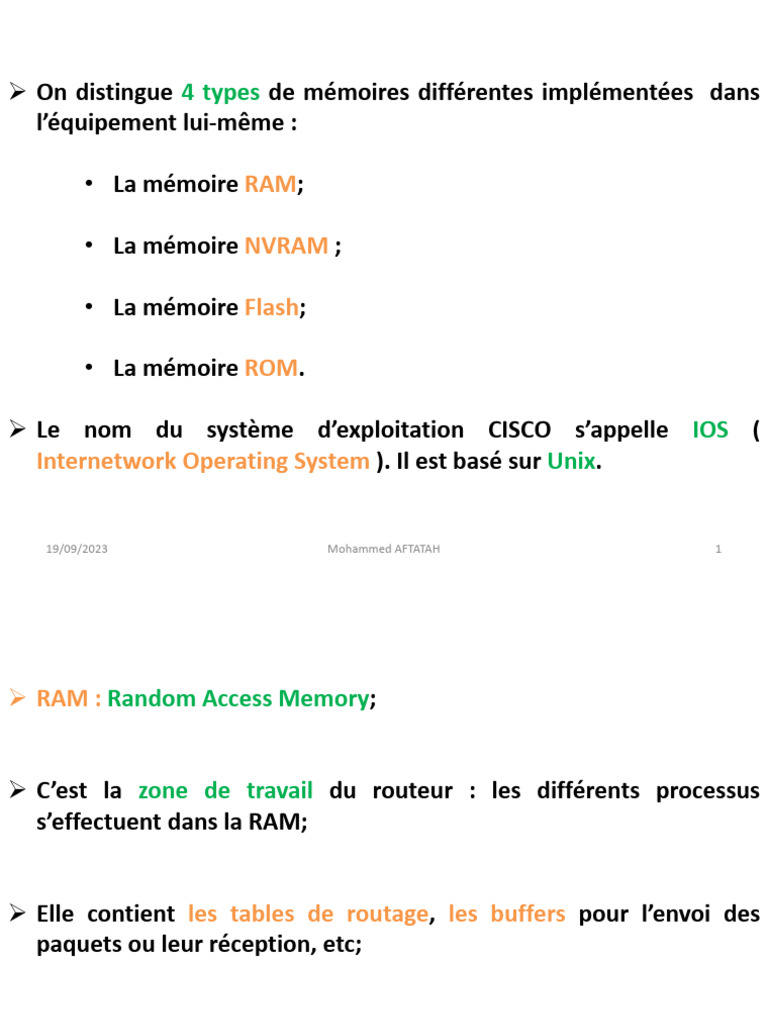

On distingue 4 types de mémoires différentes implémentées dans
l’équipement lui-même :
• La mémoire RAM;
• La mémoire NVRAM ;
• La mémoire Flash;
• La mémoire ROM.
Le nom du système d’exploitation CISCO s’appelle IOS (
Internetwork Operating System ). Il est basé sur Unix.
19/09/2023 Mohammed AFTATAH 1
Mémoire CISCO : RAM
RAM : Random Access Memory;
C’est la zone de travail du routeur : les différents processus
s’effectuent dans la RAM;
Elle contient les tables de routage, les buffers pour l’envoi des
paquets ou leur réception, etc;
La RAM contient aussi L’IOS;
19/09/2023 Mohammed AFTATAH 2
Mémoire CISCO : NVRAM
NVRAM : Non-volatile Random Access Memory;
La configuration de démarrage est stockée dans ce composant de
mémoire;
Lorsqu'un routeur démarre, l'IOS (Internetwork Operating System)
consulte cette mémoire et récupère le fichier de configuration.
19/09/2023 Mohammed AFTATAH 3
Mémoire CISCO : Mémoire Flash
Flash de type EPROM : Erasable Programmable Read-Only Memory;
Cette mémoire peut être effacée et reprogrammée;
Il contient l'IOS qui s'exécutera sur le routeur;
Différentes versions d'IOS peuvent être stockées sur une mémoire
Flash;
Cette mémoire peut conserver la configuration même en cas de
redémarrage ou de mise hors tension;
Cette mémoire stocke l'IOS sous une forme compressée.
19/09/2023 Mohammed AFTATAH 4
Mémoire CISCO : ROM
ROM : Read Only Memory;
C’est une mémoire ineffaçable;
La ROM contient les processus de diagnostic lors du boot ainsi que
le programme de boot;
Elle contient le minimum de l’IOS;
Ces composants ou puces ROM peuvent être remplacés si
nécessaire.
19/09/2023 Mohammed AFTATAH 5
Mémoire CISCO : Résumé
L’espace de travail est la RAM. Les autres mémoires n’étant que des
mémoires de sauvegarde :
• La NVRAM pour la configuration de démarrage;
• La Flash pour le soft;
• La ROM pour le système minimum.
19/09/2023 Mohammed AFTATAH 6
Routeur CISCO
19/09/2023 Mohammed AFTATAH 7
TP 2 : VLANs
19/09/2023 Mohammed AFTATAH 8
VLAN: Liaison Trunk
19/09/2023 Mohammed AFTATAH 9
Liaison Trunk : Configuration (1)
Configuration de base du Trunk vers 3560-2 :
19/09/2023 Mohammed AFTATAH 10
Liaison Trunk : Configuration (2)
Configuration de base du Trunk vers 3560-1 :
19/09/2023 Mohammed AFTATAH 11
Protocole DTP (1)
19/09/2023 Mohammed AFTATAH 12
Protocole DTP (2)
Réseau contenants plusieurs lien Trunk Configuration fatiguante
solution : DTP;
DTP : Dynamic Trunk Protocol;
DTP est un protocole réseau propriétaire de Cisco Systems;
Il permet de gérer dynamiquement l'activation/désactivation du
mode trunk d'un port sur un commutateur réseau;
Ce protocole sert à négocier de façon automatique un lien trunk
appelé aussi port d’agrégation.
19/09/2023 Mohammed AFTATAH 13
Protocole DTP : Fonctionnement
19/09/2023 Mohammed AFTATAH 14
Protocole DTP : Configuration
Le mode desirable, lui est un mode actif. C’est-à-dire qu’il envoie
des requêtes DTP au switch en face pour lui faire une proposition de
trunk;
Commandes Cisco :
Switch(config)#interface range fastEthernet 0/1-24
Switch(config-if)#switchport mode dynamic desirable
Nombre d’interfaces utilisant DTP :
Switch#show dtp
Interfaces en mode Trunk :
Switch#show interfaces trunk
19/09/2023 Mohammed AFTATAH 15
Protocole VTP (1)
19/09/2023 Mohammed AFTATAH 16
Protocole VTP (2)
Réseau contenants plusieurs Switchs Configuration fatiguante des
VLANs solution : VTP;
VTP : VLAN Trunking Protocol;
Versions VTP : 1, 2 et 3;
Il est un protocole de niveau 2 utilisé pour configurer et administrer
les VLAN sur les périphériques Cisco;
VTP diffuse des annonces de création, de suppression ou de modification
de VLAN;
Cette diffusion s’effectue à travers tous les switchs grâce à une trame
niveau 2 avec l’adresse de destination MAC multicast : 01-00-0C-CC-CC-CC.
19/09/2023 Mohammed AFTATAH 17
Protocole VTP : Architecture VTP
Le switch possède 3 modes VTP: client, transparent ou server (acitf
par défaut):
• VTP Server: switch qui crée les annonces VTP;
• VTP Client: switch qui reçoit, se synchronise et propage les
annonces VTP;
• VTP Transparent: switch qui ne traite pas les annonces VTP.
19/09/2023 Mohammed AFTATAH 18
Architecture VTP : Mode serveur
19/09/2023 Mohammed AFTATAH 19
Architecture VTP : Mode client
19/09/2023 Mohammed AFTATAH 20
Architecture VTP : Mode transparent
19/09/2023 Mohammed AFTATAH 21
Architecture VTP : Configuration des modes
19/09/2023 Mohammed AFTATAH 22
VLAN: Routage Inter-VLANs
Le routage inter-VLAN est un processus qui permet de transférer du
trafic réseau d’un VLAN à un autre à l’aide d’un périphérique de
couche 3 comme un routeur. Il y’a 3 manières différentes pour faire
du routage inter-vlan :
• Avec un routeur qui dispose d’une interface séparée dans
chaque VLAN;
• Avec un Switch de couche 3;
• Avec le Router on a Stick.
19/09/2023 Mohammed AFTATAH 23
Routage Inter-VLANs (1)
19/09/2023 Mohammed AFTATAH 24
Routage Inter-VLANs (2)
19/09/2023 Mohammed AFTATAH 25
Routage Inter-VLANs (3)
19/09/2023 Mohammed AFTATAH 26
Routage Inter-VLANs (4)
Le routeur effectue le routage inter-VLAN à l’aide de ses sous-interfaces;
Les sous-interfaces sont des interfaces virtuelles multiples associées à une
interface physique;
Pour effectuer le routage inter-VLAN, le routeur doit savoir comment atteindre
tous les VLAN interconnectés;
Chaque VLAN, dois avoir sa propre interface virtuelle;
Chacune de ses sous-interfaces est configurée indépendamment avec une adresse
IP;
Les sous-interfaces sont configurées pour différents sous-réseaux correspondant à
leur affectation VLAN (par exemple: Fa0/0.10 pour le vlan 10 et Fa0/0.20 pour le
vlan 20).
19/09/2023 Mohammed AFTATAH 27
Routage Inter-VLANs : Configuration (1)
Le port choisi : fa0/0
• Activer le port choisi :
• Créer l’interface virtuelle fa0/0.1 pour le VLAN 20:
19/09/2023 Mohammed AFTATAH 28
Routage Inter-VLANs : Configuration (2)
Le port choisi : fa0/0
• Créer l’interface virtuelle fa0/0.2 pour le VLAN 30:
19/09/2023 Mohammed AFTATAH 29
Le concept FHRP
19/09/2023 Mohammed AFTATAH 30
Passerelle par défaut
19/09/2023 Mohammed AFTATAH 31
Passerelle par défaut : Problématique
19/09/2023 Mohammed AFTATAH 32
Passerelle par défaut : Redondance (1)
19/09/2023 Mohammed AFTATAH 33
Passerelle par défaut : Redondance (2)
19/09/2023 Mohammed AFTATAH 34
Protocoles de redondance du premier saut (1)
19/09/2023 Mohammed AFTATAH 35
Protocoles de redondance du premier saut (2)
FHRP : First Hop Redundancy Protocols;
Il désigne les protocoles de redondance du premier saut (passerelle par défaut);
Les solutions (Les protocoles) de ce type permettent de combler le point unique de rupture
que constitue la passerelle par défaut dans les réseaux locaux;
Les protocoles qui offrent ce service sont les suivants :
• Hot Standby Router Protocol (HSRP) : Propiétaire Cisco;
• Virtual Router Redundancy Protocol (VRRP) : Standard IETF similaire à HSRP;
• Gateway Load Balancing Protocol (GLBP) : Propriétaire Cisco.
19/09/2023 Mohammed AFTATAH 36
Protocoles de redondance du premier saut (3)
19/09/2023 Mohammed AFTATAH 37
Protocoles de redondance du premier saut : Avantages
19/09/2023 Mohammed AFTATAH 38
HSRP (1)
HSRP : Hot Standby Router Protocol;
Protocole propriétaire de Cisco;
Il permet une continuité de service : HSRP est principalement utilisé pour assurer la
disponibilité de la passerelle par défaut dans un sous-réseau en dépit d'une panne d'un
routeur;
Tous les messages entre les routeurs sont échangés en utilisant l'adresse multicast
224.0.0.2 via UDP sur le port 1985;
L'adresse MAC virtuelle sera de la forme 00:00:0c:07:ac:XX, où XX correspond au numéro
de groupe en hexadécimal;
Dans chaque sous-réseau où HSRP est actif, on définit un groupe de routeurs (un
identifiant numérique);
Dans un groupe, un routeur actif (la priorité la plus élevée), les autres routeurs sont
en standby.
19/09/2023 Mohammed AFTATAH 39
HSRP : Etats du routeur
Initial : Etat initial du routeur lorsque HSRP se met en route ou quand un
changement a eu lieu;
Learn : Le routeur n’a pas encore appris son @ IP virtuelle, ni recu des messages
« Hello ». Le routeur est en attente d’un message du routeur actif;
Listen : Le routeur connait son @ IP virtuelle mais n’est ni le routeur actif, ni en
standby;
Speak : Le routeur participe à l’élection du routeur actif et émet les messages
« Hello » périodiquement;
Standby : Le routeur est en standby et envoie des messages « Hello »
périodiques;
Active: Le routeur est la passerelle active.
19/09/2023 Mohammed AFTATAH 40
HSRP : Configuration (1)
19/09/2023 Mohammed AFTATAH 41
HSRP : Configuration (2)
Configuration du routeur 1:
R1(config)#interface Fastethernet 0/0
R1(config-if)# ip address 192.168.0.2 255.255.255.0
R1(config-if)#standby 1 ip 192.168.0.1
R1(config-if)#standby 1 priority 105
R1(config-if)#standby 1 preempt
Configuration du routeur 2:
R2(config)#interface Fastethernet 0/0
R2(config-if)# ip address 192.168.0.3 255.255.255.0
R2(config-if)#standby 1 ip 192.168.0.1
R2(config-if)#standby 1 preempt
19/09/2023 Mohammed AFTATAH 42
VRRP (1)
VRRP : Virtual Router Redundancy Protocol;
VRRP est un protocole standard dont le but est d'augmenter la disponibilité de
la passerelle par défaut des hôtes d'un même réseau;
Dans chaque sous-réseau où VRRP est actif, on définit un groupe de routeurs;
Dans un groupe, un routeur master (la priorité la plus élevée), les autres routeurs sont
en backup;
Tous les messages entre les routeurs sont échangés en utilisant
l'adresse multicast 224.0.0.18;
L'adresse MAC virtuelle sera de la forme 00:00:5E:00:01:XX, où XX correspond au numéro
de groupe en hexadécimal;
19/09/2023 Mohammed AFTATAH 43
VRRP : Configuration (1)
19/09/2023 Mohammed AFTATAH 44
VRRP : Configuration (2)
Configuration du routeur 1:
R1(config)#interface Fastethernet 0/0
R1(config-if)# vrrp 1 ip 192.168.0.254
R1(config-if)#vrrp 1 priority 200
R1(config-if)#vrrp 1 preempt
Configuration du routeur 2:
R1(config)#interface Fastethernet 0/0
R1(config-if)# vrrp 1 ip 192.168.0.254
R1(config-if)#vrrp 1 priority 100
Vérification de la configuration :
R1#show vrrp
19/09/2023 Mohammed AFTATAH 45
GLBP (1)
GLBP : Gateway Load Balancing Protocol;
GLBP est un protocole dont le but est d'augmenter la disponibilité de la passerelle par
défaut des hôtes d'un même réseau tout en permettant le partage de la charge de
paquets entre un groupe de routeurs redondants;
Protocole propriétaire Cisco;
GLBP utilise l'adresse IP multicast 224.0.0.102 sur le numéro de port UDP 3222;
Le protocole GLBP élit un Active Virtual Gateway (AVG) et les autres routeurs jouent le
rôle d‘Active Virtual Forwarder (AVF).
19/09/2023 Mohammed AFTATAH 46
GLBP : Configuration (1)
19/09/2023 Mohammed AFTATAH 47
GLBP : Configuration (2)
Configuration du routeur 1:
R1(config)#interface Fastethernet 0/0
R1(config-if)# glbp 1 ip 192.168.0.254
R1(config-if)# glbp 1 priority 200
R1(config-if)# glbp 1 preempt
Configuration du routeur 2:
R1(config)#interface Fastethernet 0/0
R1(config-if)# glbp 1 ip 192.168.0.254
R1(config-if)# glbp 1 priority 100
Vérification de la configuration :
R1#show glbp
19/09/2023 Mohammed AFTATAH 48
Exercice 2
1. Définir le concept FHRP.
2. Comparer HSRP, VRRP et GLBP.
3. À quoi sert le protocole GLBP ?
4. Quels sont les états possibles d’un routeur
avec le protocole HSRP ?
5. Citer deux avantages de FHRP.
6. Configurer le protocole VRRP en utilisant les
informations suivantes :
• @ Réseau : 192.168.1.0/24
• @ Virtuelle : 192.168.1.1
• Priorité routeur 1 (Fa0/1): 200
• Priorité routeur 2 (Fa0/3): 10
19/09/2023 Mohammed AFTATAH 49
TP 3 : Configuration de HSRP
19/09/2023 Mohammed AFTATAH 50
