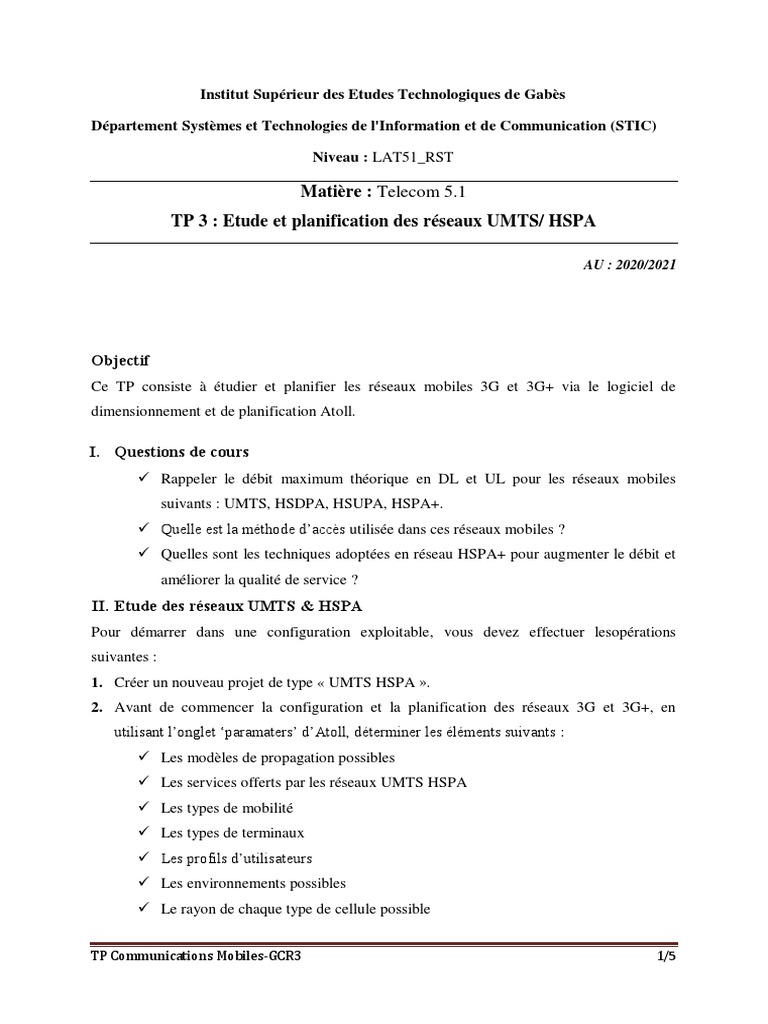

Institut Supérieur des Etudes Technologiques de Gabès

Département Systèmes et Technologies de l'Information et de Communication (STIC)

Niveau : LAT51_RST

Matière : Telecom 5.1

TP 3 : Etude et planification des réseaux UMTS/ HSPA

AU : 2020/2021

Objectif
Ce TP consiste à étudier et planifier les réseaux mobiles 3G et 3G+ via le logiciel de
dimensionnement et de planification Atoll.

I. Questions de cours
 Rappeler le débit maximum théorique en DL et UL pour les réseaux mobiles
suivants : UMTS, HSDPA, HSUPA, HSPA+.
 Quelle est la méthode d’accès utilisée dans ces réseaux mobiles ?
 Quelles sont les techniques adoptées en réseau HSPA+ pour augmenter le débit et
améliorer la qualité de service ?
II. Etude des réseaux UMTS & HSPA
Pour démarrer dans une configuration exploitable, vous devez effectuer lesopérations
suivantes :
1. Créer un nouveau projet de type « UMTS HSPA ».
2. Avant de commencer la configuration et la planification des réseaux 3G et 3G+, en
utilisant l’onglet ‘paramaters’ d’Atoll, déterminer les éléments suivants :
 Les modèles de propagation possibles
 Les services offerts par les réseaux UMTS HSPA
 Les types de mobilité
 Les types de terminaux
 Les profils d’utilisateurs
 Les environnements possibles
 Le rayon de chaque type de cellule possible

TP Communications Mobiles-GCR3 1/5

  Le débit maximum en DL et UL par utilisateur
 La bande de fréquences en UMTS
 Les valeurs de SF en DL pour les utilisateurs actives en R99.
 Les valeurs minimales de SF en HSUPA
 Les caractéristiques de différentes catégories de terminaux UE HSUPA.
3. Charger la carte de Tunis depuis le répertoire « carte Tunis » qui se trouve sous le
commun. L’importation des fichiers de format grc/grd doit suivre l’ordre suivant :
 Clutter
 Clutter Height
 Heigths
 Polygon
Sous « propriétés » de la carte affichée sous Atoll, afficher la description de chaque code
utilisé et la signification de chaque couleur utilisée, dont il est possible de la modifier.

4. Accéder à l’onglet « Tools » puis « options », prenez les paramètres suivants :

5. Choisir le réseau Dense Urban.

6. Pour pouvoir partager le territoire sous la forme des cellules en format d’hexagone, il faut
créer un nouveau groupe des cellules en utilisant « Hexagonal Design ».
Remarquer bien qu’en plus la zone cellulaire, des sites sont automatiquement créés.
a. Quelle est la valeur du rayon de chaque cellule ?
b. Quelle est la zone de couverture de chaque site, et de chaque émetteur ?
c. Calculer la distance entre deux sites, il s’agit d’un réseau 2G, calculer la distance
de réutilisation de fréquence.

7. Ajouter une zone de calcul contenant trois sites comme indiqué dans le schéma suivant :

TP Communications Mobiles-GCR3 2/5

8. Par défaut, chaque site contient 3 émetteurs. Pour le Site3 et le Site4, on garde la
configuration par défaut, pour le Site8, on modifie la puissance du premier émetteur
comme suit :

9. Rappeler le principe et l’apport du système MIMO dans le réseau HSPA+. Pour les 3
émetteurs de Site3, faire la configuration nécessaire pour supporter la diversité spatiale en
utilisant le système MIMO.
10. Rappeler le principe d’ordonnancement des trafics d’utilisateurs en HSDPA. Sous Atoll, il
est par défaut « Propotional Fair » pour tous les émetteurs. Pour le Site4, changer-le en
« Round-Robin ».

TP Communications Mobiles-GCR3 3/5

11. Pour chaqueémetteur, choisir le modèle d’Okumura-Hata, tout en prenant les paramètres
suivants :Radius : 35000m ; Resolution : 10
Qu’est-ce qui change entre les différents modèles ?
12. Enregistrer la configuration.
13. En cliquant sur le secteur ‘Site3-1’, faire l’allocation de ses voisins.
14. Expliquer les méthodes de prédiction de performances relatives au réseau
mobileUMTS/HSPA.

Pour la dernière méthode de prédiction, quelle est la différence entre OVSF et

Scrambling code ?
15. Commencer par la prédiction de couverture de l’émetteur. Qu’est-ce que vous
remarquez ? Décochez la couverture de tous les secteurs, garder uniquement la couverture
du Site3. Interpréter le résultat trouvé.
A l’aide de bouton droite, générer un rapport sur le résultat trouvé dans un fichier txt.
Quelle est la surface de couverture en km2 de chaque secteur, ainsi que le pourcentage de
couverture ?
16. On choisit maintenant la prédiction par le niveau du signal.Prenez comme ‘Resolution’ la
valeur ‘10’.
Calculer la prédiction de ‘coverage by signal level’. Expliquer le résultat trouvé.
NB : il est possible d’afficher le résultat par niveau du signal.
Afficher le résultat sous la forme d’histogramme et représenter la courbe de CDF
(Cumulative Distribution Function).
A l’aide de bouton droite, générer un rapport sur le résultat de la prédiction considérée,
enregistrer les valeurs dans un fichier txt.

TP Communications Mobiles-GCR3 4/5

17. Par défaut, tous les secteurs ne supportent ni HSDPA, ni HSUPA, ni HSPA+. Faire les
modifications nécessaires pour qu’ils puissent supporter HSPA+, et également le système
MIMO.
18. Faire la prédiction d’éléments ci-dessous tout en générant à chaque fois le rapport de
prédiction et en le sauvegardant en format txt :
 Analyse de zones de service DL
 Analyse de zones de service UL
 Handoff zones
 HSDPA Quality and throughput analysis
19. Afin d’optimiser automatiquement le partage de la zone en cellules, on utilise la
fonctionnalité ACP «Automatic cell planning ». Après l’exécution de cette fonction
d’optimisation, enregistrer le résultat trouvé dans un fichier excel. (il est possible de
refaire le calcul de la matrice de path loss au niveau ‘Transmitters’)

TP Communications Mobiles-GCR3 5/5
