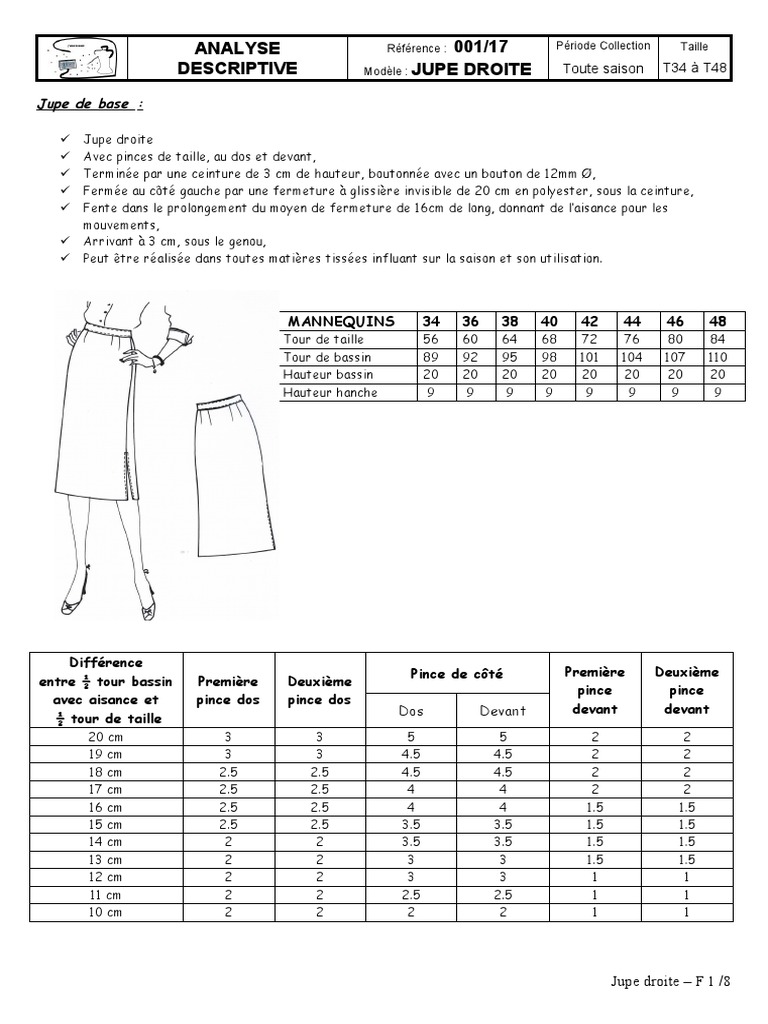

ANALYSE 001/17

Référence : Période Collection Taille

DESCRIPTIVE Modèle : JUPE DROITE Toute saison T34 à T48

Jupe de base  :

 Jupe droite
 Avec pinces de taille, au dos et devant,
 Terminée par une ceinture de 3 cm de hauteur, boutonnée avec un bouton de 12mm Ø,
 Fermée au côté gauche par une fermeture à glissière invisible de 20 cm en polyester, sous la ceinture,
 Fente dans le prolongement du moyen de fermeture de 16cm de long, donnant de l’aisance pour les
mouvements,
 Arrivant à 3 cm, sous le genou,
 Peut être réalisée dans toutes matières tissées influant sur la saison et son utilisation.

MANNEQUINS 34 36 38 40 42 44 46 48
Tour de taille 56 60 64 68 72 76 80 84
Tour de bassin 89 92 95 98 101 104 107 110
Hauteur bassin 20 20 20 20 20 20 20 20
Hauteur hanche 9 9 9 9 9 9 9 9

Différence
Pince de côté Première Deuxième
entre ½ tour bassin Première Deuxième
pince pince
avec aisance et pince dos pince dos
Dos Devant devant devant
½ tour de taille
20 cm 3 3 5 5 2 2
19 cm 3 3 4.5 4.5 2 2
18 cm 2.5 2.5 4.5 4.5 2 2
17 cm 2.5 2.5 4 4 2 2
16 cm 2.5 2.5 4 4 1.5 1.5
15 cm 2.5 2.5 3.5 3.5 1.5 1.5
14 cm 2 2 3.5 3.5 1.5 1.5
13 cm 2 2 3 3 1.5 1.5
12 cm 2 2 3 3 1 1
11 cm 2 2 2.5 2.5 1 1
10 cm 2 2 2 2 1 1

Jupe droite – F 1 /8
 CONCEPTION Référence : 001/17P Période Collection Taille

Tracé à plat Modèle : JUPE DROITE Toute saison T34 à T48

Construction de la jupe de base à vos mesures   :

1. Prise de mesures

Dos Devant
Mes mensurations avec aisance ½ jupe
(x / 2) – 0.5 (x / 2) + 0.5
Tour de taille
Tour de hanche
Tour de bassin (m) (n)
Hauteur taille hanche (o)
Hauteur taille bassin (p)
Hauteur jupe (s)

2. Construction des lignes de base

 Ligne de taille
 Ligne de bassin
 Hauteur jupe
 Milieu dos
 Milieu devant

3. Construction d’une ½ jupe

 Situer l’emplacement des pinces,

au dos et devant.
 Délimiter leur hauteur.
 Définir leur profondeur.
à l’aide du tableau de mesure.
 Tracer les pinces.

 Construire les pinces de coté

au dos et devant
 Définir leur profondeur à l’aide
du tableau de mesure
 Tracer les lignes de coté

Pour une jupe sans fente, évaser le côté

de la jupe de 2 cm.

Jupe droite – F 2 /8
 CONCEPTION Référence : 001/17P Période Collection Taille

CAO Modèle : JUPE DROITE Toute saison T34 à T48

TRAVAIL DEMANDE DEMARCHE - FONCTIONS UTILISEES

1. Construire un rectangle dans
lequel s’inscrit un ½ dos.
Pour une taille T38 : exemple
F2 Construire un rectangle
Largeur : 23,25cm. ; hauteur 55cm
F1
Tracer une // pour situer la ligne des hanches à 9cm
et à 20 cm pour la ligne de bassin

F1
Créer les points pour situer l’emplacement des milieux
de pinces sur ligne de taille

2. Situer l’emplacement des pinces
et définir leur profondeur.
F1
Tracer le milieu des pinces
F1
Créer des points définissant
la largeur des pinces

F1
Créer un point pour descendre
3. Tracer la ligne de taille le milieu dos

F1 + Shift
Tracer les lignes de taille :dos et devant

4. Créer les chapeaux de pince F5

5. Extraire le dos F4

Ctrl+u : Afficher cartouche

6. Compléter les cartouches Edition – Editer :

Compléter les cartouches

F2
Tracer les crans de montage

7. Industrialiser l’élément F2
Les orienter

Tracer les droit-fil

8. Construire la ½ jupe devant Même procédé que le dos

Jupe droite – F 3 /8
Jupe droite – F 4 /8
 ANALYSE Référence : 001/17P Période Collection Taille

TECHNOLOGIQUE Modèle : JUPE DROITE Toute saison T34 à T48

CONDITIONS Référence : 001/17P Période Collection Taille

TECHNOLOGIQUES Modèle : JUPE DROITE Toute saison T34 à T48

CONDITIONS TECHNOLOGIQUES
MATIERE MACHINES OUTILLAGE
Type

Type de point 301 504

Nbre de pts/cm 5 Ciseaux, réglet,
PP Bouton craie, mètre ruban
Tissé
FG inv Ø12mm
Equipement
+
1branche

Grosseur du fil 90 Taille

Position
A la taille du milieu dos.
vignette
Choix de l'aiguille 90 Entretien

Jupe droite – F 5 /8
Jupe droite – F 6 /8
 Référence : 001/17P Période Collection Taille
NOMENCLATURE
Modèle : JUPE DROITE Toute saison T34 à T48

5 1 Bouton Ø 12 mm, épaisseur 1 mm

Polyester
4 Fermeture à glissière 20 cm invisible

3 1 Ceinture 6cm x

2 1 Jupe dos Tissé

1 1 Jupe devant

RP NB Désignation Matière Renseignement(s)

Période Collection Taille

Référence : 001/17P
PLACEMENT Toute saison T34 à T48
Modèle : JUPE DROITE

TABLEAU DE VALEURS DE COUTURE

Type de travaux Eléments Emplacement Valeur en mm

Rempliage Devant et dos de la jupe Bas de jupe 25

Coulissage Ceinture Extrémité 10

Ceinture/jupe Taille 10
Assemblage Jupe dos et devant Côté droit 15
Jupe dos et devant Côté gauche 15
Rabattage Ceinture/jupe Taille 10

Quantité matière utilisée pour une jupe en taille T38 : 1m en 140 cm

Jupe droite – F 7 /8
Jupe droite – F 8 /8
 DIAGRAMME Référence : 001/17P Période Collection Taille

D’AGENCEMENT Modèle : JUPE DROITE Toute saison T34 à T48

Jupe droite – F 9 /8
Jupe droite – F 10 /8
 ANALYSE DE Référence : 001/17P Période Collection Taille

FABRICATION Modèle : JUPE DROITE Toute saison T34 à T48

DIRECTIVES
N° OPERATIONS SCHEMAS
COMPLEMENTAIRES

1 Assembler pinces de taille au dos et devant Cran/cran-pointage

Repasser pinces couchés vers les cotés de la

2
jupe

-o- du surfil sur -o- de la

3 Surfiler: les cotés de la jupe
matière

Assembler premier coté de la fermeture à Avec pied presseur special

glissière avec coté gauche du devant de la pour fermeture à glissière
jupe invisible
A
Assembler deuxième coté de la fermeture à
glissière avec coté gauche du dos de la jupe

Assembler le coté gauche de la jupe, sous la Jusqu’à la hauteur de la

B
FG fente (crans)

C Assembler coté droit de la jupe

Repasser:
- coté gauche de la jupe: fente

- coté gauche au dessus de la fente et

4 coté droit de la jupe

- coté gauche FG

Ceinture dépassant sur le

coté dos gauche.
D Assembler ceinture avec jupe, à la taille
Crans/crans
Insertion des étiquettes

Jupe droite – F 11 /8
E Coulisser extrémités ceinture

Rabattre ceinture puis surpiquertout autour

F Voir E.E
de la ceinture

5 Exécuter points mains sous la fermeture

6 Contrôler, Eplucher
