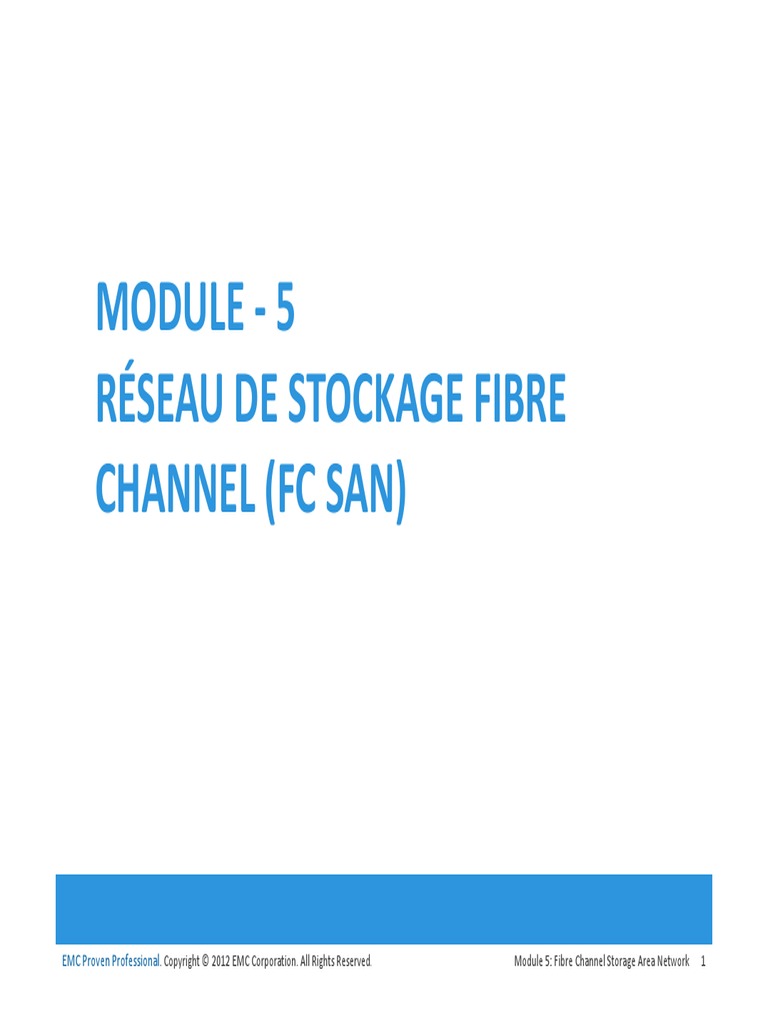

MODULE - 5
RÉSEAU DE STOCKAGE FIBRE

CHANNEL (FC SAN)
EMC Proven Professional. Copyright © 2012 EMC Corporation. All Rights Reserved. Module 5: Fibre Channel Storage Area Network 1
Module – 5: Réseau de stockage Fibre Channel
(FC SAN)
À la fin de ce module, vous devriez être en mesure de:

• Décrire FC SAN et ses composants
• Décrire l'architecture FC
• Décrire les topologies et le zonage FC SAN
• Décrire la virtualisation dans un environnement SAN
Module – 5: Réseau de stockage Fibre
Channel (FC SAN)
Leçon 1: Présentation du FC SAN
Au cours de cette leçon, les sujets suivants sont

abordés:
• Evolution du FC SAN
• Composants de FC SAN
• Options d'interconnectivité FC
• Types de ports FC
Besoins commerciaux et défis technologiques
• Une solution efficace de gestion de l'information doit fournir:
 Des informations juste à temps pour les utilisateurs professionnels
 Une infrastructure de stockage flexible et résiliente
• Défis de la gestion de l'information dans l'environnement DAS:
 Une croissance explosive du stockage d'informations qui reste isolé
et sous-utilisé
 Une prolifération de nouveaux serveurs et applications
 La complexité du partage des ressources de stockage sur plusieurs
serveurs
 Le coût élevé de gestion des informations
• Le réseau de stockage (SAN) relève ces défis
Qu'est-ce qu'un SAN?
SAN
Il s'agit d'un réseau dédié haut débit de serveurs et de périphériques de
stockage partagés.
• Centralise le stockage et la gestion
• Permet le partage des ressources de stockage sur plusieurs
serveurs au niveau du bloc
• Répond efficacement aux demandes de stockage croissantes
avec de meilleures économies d'échelle
• Les déploiements SAN courants sont:
 SAN Fibre Channel (FC): utilise le protocole FC pour la
communication
 IP SAN: utilise des protocoles IP pour la communication
Comprendre Fibre Channel
• Technologie de réseau à haut débit
 La dernière implémentation FC prend en charge une vitesse allant
jusqu'à 16 Gb / s
• Très évolutif
 Théoriquement, accueillir environ 15 millions d'appareils
Réseau IP
FC SAN
Clients Serveurs d’application Baie de stockage
Composants de FC SAN
• Ports de nœud (serveur et stockage)
• Les câbles
• Connecteurs
• Dispositifs d'interconnexion tels que les commutateurs FC et les
concentrateurs
• Logiciel de gestion SAN
Ports de nœud
• Fournir une interface physique pour communiquer avec d'autres nœuds
• Exister sur
 HBA dans le serveur
 Adaptateurs frontaux en stockage
• Chaque port a une liaison d'émission (Tx) et une liaison de réception (Rx)
Nœud
Tx
Port 0 Rx
Port 0
Link
Port 1
Port n
Les Câbles
• La mise en œuvre du SAN utilise
 Des câbles en cuivre pour courte distance
 Des câbles à fibres optiques pour longue distance
• Deux types de câbles optiques: monomode et multimode
Cladding Core
Monomode Multimode
Light In
Transporte un Peut transporter plusieurs

seul faisceau de faisceaux de lumière (b) Single-mode Fiber
Fibre Monomode
lumière simultanément
Distance jusqu'à Utilisé pour une courte Cladding Core
10 km distance
(La dispersion modale Light In
affaiblit la force du signal

après une certaine distance) Fibre Multimode
Les Connecteurs
• Attaché au bout d'un câble
• Permet une connexion et une déconnexion
rapides du câble vers et depuis un port Standard Connector
• Les connecteurs couramment utilisés pour
les câbles à fibres optiques sont:
 Connecteur standard (SC)
 Connecteurs duplex
 Connecteur Lucent (LC) Lucent Connector
 Connecteurs duplex
 Pointe droite (ST)
 Connecteurs de panneau de brassage
 Connecteurs Simplex
Straight Tip Connector
Dispositifs d'interconnexion
• Les périphériques d'interconnexion couramment utilisés dans FC
SAN sont:
 Concentrateurs, commutateurs et directeurs
• Les concentrateurs offrent une connectivité et une évolutivité
limitées
• Les commutateurs et les directeurs sont des appareils intelligents
 Les commutateurs sont disponibles avec un nombre de ports fixe ou
une conception modulaire
 Les directeurs sont toujours modulaires, et leurs nombre de ports
peuvent être augmenté en insérant des «cartes de ligne» ou des
«lames» supplémentaires
 Les commutateurs et directeurs haut de gamme contiennent des
composants redondants
Logiciel de gestion SAN
• Une suite d'outils utilisés dans un SAN pour
gérer les interfaces entre l'hôte et les baies
de stockage
• Fournit une gestion intégrée de
l'environnement SAN
• Permet une gestion basée sur le Web à l'aide
de l'interface graphique ou de la CLI
Options d'interconnectivité FC
• Point à point
• Boucle Fibre Channel (FC-AL: FC Arbitrated Loop)
• Structure commutée Fibre Channel (FC-SW: FC Switched)
Connectivité point à point
• Permet une connexion directe entre les nœuds
• Offre une connectivité et une évolutivité limitées
• Utilisé dans l'environnement DAS
Serveurs
Serveur
Serveur
Baie de stockage
Connectivité point à point
• Le point à point est la configuration FC la plus simple: deux
périphériques sont connectés directement l'un à l'autre, comme
indiqué sur la diapositive.
• Cette configuration fournit une connexion dédiée pour la
transmission de données entre les nœuds.
• Cependant, la configuration point à point offre une connectivité
limitée, car seuls deux appareils peuvent communiquer entre
eux à un moment donné.
• De plus, il ne peut pas être mis à l'échelle pour accueillir un
grand nombre de nœuds.
• Le DAS standard utilise une connectivité point à point.
Connectivité FC-AL
• Fournit une boucle partagée aux nœuds attachés serveurs
 Les nœuds doivent arbitrer pour prendre le

contrôle Serveur
• Implémenté à l'aide d'une topologie en anneau

ou en étoile
• Limitations de FC-AL
 Un seul périphérique peut effectuer des
Hub FC
opérations d'E/S à la fois
 Prend en charge jusqu'à 126 nœuds
 L'ajout ou la suppression d'un nœud entraîne une
pause momentanée du trafic en boucle
Baie de stockage
Connectivité FC-AL
• Dans la configuration FC-AL, les périphériques serveurs
sont connectés à une boucle partagée.

• FC-AL a les caractéristiques d'une topologie en Serveur
anneau à jeton et d'une topologie en étoile

physique.
• Dans FC-AL, chaque périphérique est en
concurrence avec d'autres périphériques pour
effectuer des opérations d'E / S. Hub FC
• Les périphériques sur la boucle doivent

«arbitrer» pour prendre le contrôle de la boucle.
• À un moment donné, un seul périphérique peut
effectuer des opérations d'E / S sur la boucle
Baie de stockage
Connectivité FC-AL
• En tant que configuration en boucle, FC-AL peut serveurs
être mis en œuvre sans aucun dispositif

d'interconnexion en connectant directement un Serveur
dispositif à deux autres dispositifs en anneau via
des câbles.
• Cependant, les implémentations FC-AL peuvent
également utiliser des concentrateurs grâce
auxquels la boucle arbitrée est physiquement Hub FC
connectée dans une topologie en étoile.
Baie de stockage
Connectivité FC-AL
• La configuration FC-AL présente les limitations suivantes en termes
d'évolutivité:
 FC-AL partage la boucle et un seul périphérique peut effectuer des
opérations d'E / S à la fois.
 Étant donné que chaque périphérique d'une boucle doit attendre son
tour pour traiter une demande d'E / S, les performances globales dans
un environnement FC-AL sont faibles.
 FC-AL utilise uniquement 8 bits d'adressage Fibre Channel 24 bits (les 16
bits restants sont masqués) et permet l'attribution de 127 adresses
valides aux ports.
Connectivité FC-AL
 Par conséquent, il peut prendre en charge jusqu'à 127 appareils sur une
boucle.
 Une adresse est réservée pour éventuellement connecter la boucle à un
port de commutateur FC.
 Donc, jusqu'à 126 nœuds peuvent être connectés à la boucle.
 L'ajout ou la suppression d'un périphérique entraîne la réinitialisation
de la boucle, ce qui peut provoquer une pause momentanée du trafic de
boucle.
Connectivité FC-SW
• Crée un espace logique (appelé matrice) dans lequel tous les nœuds
communiquent entre eux à l'aide de commutateurs
 Les liaisons interSwitch (ISL) permettent aux commutateurs d'être
connectés ensemble
• Fournit un chemin dédié entre les nœuds
• L'ajout / la suppression d'un nœud n'affecte pas le trafic des autres
nœuds
Serveurs
Baie de stockage
Switch FC Switch FC
Serveur Liaisons InterSwitch
Connectivité FC-SW
• FC-SW est également appelé Fabric Connect.
• Une « Fabric » est un espace logique dans lequel tous les nœuds
communiquent entre eux dans un réseau.
• Cet espace virtuel peut être créé avec un commutateur ou un
réseau de commutateurs.
• Chaque commutateur dans une Fabric contient un identifiant de
domaine unique, qui fait partie du schéma d'adressage de la Fabric.
• Dans FC-SW, les nœuds ne partagent pas de boucle; au lieu de cela,
les données sont transférées via un chemin dédié entre les nœuds.
• Chaque port d'une Fabric possède une adresse Fibre Channel 24
bits unique pour la communication.
Connectivité FC-SW
• Dans une Fabric commutée, la liaison entre deux commutateurs
quelconques est appelée liaison interswitch (ISL: Inter Switch Link).
• Les ISL permettent aux commutateurs d'être connectés ensemble
pour former une structure unique et plus grande.
• Les ISL sont utilisés pour transférer les données de l'hôte au
stockage et le trafic de gestion de matrice d'un commutateur à un
autre.
• À l'aide d'ISL, une Fabric commutée peut être étendue pour
connecter un grand nombre de nœuds.
Connectivité FC-SW
• FC-SW utilise des commutateurs qui sont des appareils intelligents.
• Ils peuvent commuter le trafic de données entre les nœuds
directement via les ports de commutation.
• Les trames sont acheminées entre la source et la destination par la
Fabric.
• Contrairement à une configuration en boucle, un réseau FC-SW
fournit un chemin dédié et une évolutivité.
• L'ajout ou le retrait d'un appareil dans une Fabric commutée est
peu perturbateur; cela n'affecte pas le trafic en cours entre d'autres
appareils.
Types de ports dans la Fabric commutée
Server
N-Port
F-Port
FC Switch FC Switch
F-Port E-Port E-Port F-Port

ISL
N-Port N-Port
Storage Array Storage Array
Types de ports dans la Fabric commutée
• Les ports dans une Fabric commutée peuvent être l'un des types
suivants:
 N_Port (Node Port): un point final dans la Fabric. Ce port est
également appelé port de nœud. Il s'agit généralement d'un port hôte
(HBA) ou d'un port de baie de stockage connecté à un commutateur
dans une Fabric commutée.
 E_Port (Expansion Port): port qui forme la connexion entre deux
commutateurs FC. Ce port est également appelé port d'extension. Le
port E_Port sur un commutateur FC se connecte au port E_Port d'un
autre commutateur FC dans les ISL de matrice.
 F_Port (Fabric Port): port sur un commutateur qui connecte un
N_Port. Il est également appelé port de Fabric.
 G_Port (Generic Port): port générique sur un commutateur qui peut
fonctionner comme E_Port ou F_Port et déterminer
automatiquement sa fonctionnalité lors de l'initialisation.
Channel (FC SAN)
Leçon 2: Architecture Fibre Channel (FC)

abordés:
• Pile de protocoles FC
• Adressage FC
• Adressage WWN
• Structure et organisation des données FC
• Services de Fabric
• Types de connexion Fabric
Présentation de l'architecture FC
• Fournit les avantages des technologies de canal et de réseau
 Fournit des performances élevées avec des charges de protocole
faibles
 Fournit une évolutivité élevée avec une capacité longue distance
• Implémente SCSI sur le réseau FC
 Transporte les données SCSI via le réseau FC
• Les périphériques de stockage, connectés au SAN, apparaissent
comme des périphériques de stockage locaux pour héberger le
système d'exploitation
Pile de protocoles Fibre Channel
Protocole de couche supérieure
Exemple: SCSI, HIPPI, ESCON, ATM, IP
FC-4 Mappage du protocole de couche supérieure
FC-2 Trammage /Contrôle de flux
FC-1 Encodage/Décodage
FC-0 1 Gb/s 2 Gb/s 4 Gb/s 8 Gb/s 16 Gb/s
Couche FC Fonction Caractéristiques spécifiées par la couche FC

Mappage des protocols de couches supérieures
FC-4 Interface de mappage
(e.g. SCSI) vers les couches FC inférieures
FC-3 Services communs Non implémentés
Routage, cotrôle de Structure de la trame, adressage FC, contrôle de
FC-2
flux flux
Encodage 8b/10b ou 64b/66b, synchronisation
FC-1 Encodage/décodage
de bit et trame
FC-0 Couche physique Media, câbles, connecteur
Adressage FC dans une structure commutée
• L'adresse FC est attribuée aux nœuds lors de la connexion à la
structure
 Utilisé pour la communication entre les nœuds dans FC SAN
• Format d'adresse
• L'ID de domaine est un numéro unique fourni à chaque

commutateur de la structure
 239 adresses sont disponibles pour l'ID de domaine
• Nombre maximal possible de ports de nœud dans une structure
commutée:
 239 domaines X 256 zones X 256 ports = 15 663 104
World Wide Name (WWN)
• Identifiant unique 64 bits
• Statiques pour les ports de nœuds sur un réseau FC
 Similaire à l'adresse MAC de la carte réseau
 WWNN et WWPN sont utilisés pour identifier de manière unique
les nœuds et les ports respectivement
Matrice - World Wide Name

5 0 0 6 0 1 6 0 0 0 6 0 0 1 B 2
0101 0000 0000 0110 0000 0001 0110 0000 0000 0000 0110 0000 0000 0001 1011 0010
Format Company ID Port Model Seed

Type 24 bits 32 bits
World Wide Name - HBA

1 0 0 0 0 0 0 0 c 9 2 0 d c 4 0
Format Reserved Company ID Company Specific
Type 12 bits 24 bits 24 bits
Structure et organisation des données FC
• Les données FC sont organisées en échange, séquence et trame
Structure de
Description
données FC
• Permet à deux N_Ports d'identifier et de gérer un ensemble
d'unités d'informations
• Unité d'information: informations spécifiques au protocole de
Échange couche supérieure qui sont envoyées à un autre port pour
effectuer certaines opérations
• Chaque unité d'information correspond à une séquence
• Comprend une ou plusieurs séquences
• Ensemble de trames contiguës qui correspondent à une unité
Séquence
d'information
• Unité fondamentale de transfert de données
Trame • Chaque trame se compose de cinq parties: SOF, en-tête de trame,
champ de données, CRC et EOF
SOF Frame Header Data Field CRC EOF
4 Bytes 24 Bytes 0 - 2112 Bytes 4 Bytes 4 Bytes
Trame FC
Services Fabric
• Les commutateurs FC fournissent des services de structure tels
que définis dans les normes FC
Fabric Services Description
• Utilisé pendant la partie initiale du processus de connexion du nœud
Fabric Login
de Fabric
Server
• Situé à l'adresse prédéfinie de FFFFFE
• Responsable de l'enregistrement des noms et de la gestion des ports
Name Server de nœuds
• Situé à l'adresse prédéfinie FFFFFC
• Responsable de la gestion et de la distribution des notifications de
changement d'état enregistré (RSCN) aux ports de nœud connectés
• Responsable de la distribution des SW-RSCN à tous les autres
Fabric Controller commutateurs
• Les SW-RSCN maintiennent le serveur de noms à jour sur tous les
commutateurs
• Situé à l'adresse prédéfinie FFFFFD
Management • Permet la gestion FC SAN à l'aide d'un logiciel de gestion de Fabric
Server • Situé à l'adresse prédéfinie FFFFFA
Types de connexion dans la Fabric commutée
• Connexion Fabric (FLOGI)
 Se produit entre un N_Port et un F_Port
 Le nœud envoie une trame FLOGI avec WWN au serveur de connexion Fabric
sur le commutateur
 Le nœud obtient l'adresse FC du commutateur
 Immédiatement après FLOGI, N_Port s'enregistre auprès du serveur de noms
sur le commutateur, indiquant son WWN, le type de port, l'adresse FC
attribuée, etc.
 N_Port interroge le serveur de noms sur tous les autres ports connectés
• Connexion au port (PLOGI)
 Se produit entre deux N_Ports pour établir une session
 Échange de Paramètres de service pertinents pour la session
• Connexion au processus (PRLI)
 Se produit entre deux N_Ports pour échanger des paramètres liés à ULP
Channel (FC SAN)
Leçon 3: Topologies et zonage FC SAN

abordés:
• Topologies maillées et à arête centrale
• Avantages du zonage
• Types de zonage
Topologie maillée Plein
maillage
Switchs FC
• Plein maillage
 Chaque commutateur est connecté à Serveur
tous les autres commutateurs

 Un seul ISL ou hop est requis pour le
trafic hôte-stockage
 L'hôte et le stockage peuvent être Baie de stockage
connectés à n'importe quel Maillage

partiel
commutateur Switchs FC
• Maillage partiel
 Tous les commutateurs ne sont pas Serveur
connectés à tous les autres

commutateurs
Baie de stockage
Topologie de pointe
Niveau
• Se compose de niveaux de Switch FC
d’extrémité
Switch FC Switch FC
commutateur de
périphérie et de cœur
• Le trafic réseau traverse le
niveau principal ou se
termine au niveau principal Serveur Directeur FC
Niveau Baie de stcokage
• Le stockage est de base
généralement connecté au Niveau

d’extrémité
niveau principal Switch FC Switch FC Switch FC
• Avantages
 La haute disponibilité
 Évolutivité moyenne
 Connectivité moyenne à Directeur FC Directeur FC
Serveur Baie de stckage
maximale Niveau
de base
Zoning (Zonage)
Zoning
Il s'agit d'une fonction de commutateur FC qui permet aux ports de nœud
de la structure d'être segmentés logiquement en groupes et de
communiquer entre eux au sein du groupe.
• L'ensemble de zones Zone 1

comprend des zones
• Chaque zone comprend Serveur
des membres de zone
FC SAN
(HBA et ports de baie)
• Avantages Baie de
 Restreint le trafic RSCN stockage
Port de baie
 Fournit un contrôle
Zone 2
d'accès Serveurs Port HBA
Types de zonage
Serveurs Switch de Domaine ID = 15
Port 5
Zone 2
Port 1
WWN 10:00:00:00:C9:20:DC:40 FC Switch Baie de stockage
Port 12
Port 9
Zone 3
WWN 10:00:00:00:C9:20:DC:56
WWN 50:06:04:82:E8:91:2B:9E
Zone 1
WWN 10:00:00:00:C9:20:DC:82 Zone 1 (Zone WWN) = 10:00:00:00:C9:20:DC:82 ; 50:06:04:82:E8:91:2B:9E

Zone 2 (Zone de Port) = 15,5 ; 15,12
Zone 3 (Zone Mixée) = 10:00:00:00:C9:20:DC:56 ; 15,12
Channel (FC SAN)
Leçon 4: Virtualisation dans SAN

abordés:
• Virtualisation du stockage au niveau des blocs
• SAN virtuel
Virtualisation du stockage au niveau des blocs
Servers
• Fournit une couche de
virtualisation dans le SAN
Server
• Abstrait les support de stockage
en mode bloc et crée un pool
de stockage en agrégeant les
LUNs
• Les volumes virtuels sont créés FC SAN
Virtual Volume
à partir du pool de stockage et Virtualization
Appliance
attribués aux hôtes
 La couche de virtualisation
mappe les volumes virtuels
aux LUN
• Avantages LUN Storage Pool LUN
 Extension de volume en ligne
 Migration sans interruption LUN LUN
Storage Array Storage Array
Cas d'utilisation: virtualisation du stockage au niveau bloc dans les
centres de données
Data Center 1 Data Center 2
Serveurs Serveurs
Serveur Serveur
Volumes Volumes
virtuels Dispositif de virtuels
virtualisation
FC ou IP
FC SAN FC SAN
Couche de virtualisation
Baie de stockage Baie de stockage
SAN Virtuel (vSAN) / Fabric Virtuel
VSAN
Il s'agit d'une structure logique sur un VSAN 10 VSAN 20
Serveurs
SAN FC, permettant la communication Serveurs
entre un groupe de nœuds, quel que soit

leur emplacement physique dans la Serveur Serveur
structure.
• Chaque VSAN possède ses
propres services de structure
(serveur de noms, zonage), SAN FC
configuration et ensemble
d'adresses FC
• Les VSAN améliorent la sécurité,
l'évolutivité, la disponibilité et la
gérabilité du SAN Baie de stockage Baie de stockage
Module – 5: Réseau de stockage Fibre Channel (FC
SAN)
Concept en pratique:
• EMC Connectrix
• EMC VPLEX
EMC Connectrix
• La famille Connectrix comprend des produits de connectivité de
stockage en réseau
 Offre une connectivité FC haute vitesse, une technologie de
commutation hautement résiliente, un réseau de stockage IP intelligent
et une consolidation des E / S avec Fibre Channel sur Ethernet
• La famille Connectrix se compose de directeurs d'entreprise, de
commutateurs départementaux et de commutateurs polyvalents
EMC VPLEX
• Fournit une solution pour la virtualisation du stockage au niveau
des blocs et la mobilité des données - à la fois au sein et entre
les centres de données
• Permet à plusieurs hôtes situés sur deux sites d'accéder à une
seule copie des données
• Fournit la capacité de mettre en miroir un volume virtuel - à
l'intérieur et entre les emplacements
 Permet aux hôtes de différents centres de données d'accéder
simultanément à des copies cohérentes du cache du même
volume virtuel
• La famille VPLEX se compose de trois produits
 VPLEX Local
 VPLEX Metro
 VPLEX Geo
Module 5: Résumé
Points clés abordés dans ce module:
• Composants SAN FC et options de connectivité
• Pile de protocole FC et adressage
• Structure et organisation des données FC
• Services de Fabric
• Topologies de Fabric
• Types de zonage
• Virtualisation du stockage au niveau des blocs et SAN virtuel
Exercise: FC SAN
• Situation actuelle
 L’infrastructure informatique d’une entreprise se compose de trois
baies de stockage directement connectées à un mélange
hétérogène de 45 serveurs
 Les serveurs sont doublement connectés aux baies pour assurer
une haute disponibilité
 Chaque baie de stockage possède 32 ports frontaux, qui pourraient
prendre en charge un maximum de 16 serveurs
 Chaque baie de stockage a la capacité de disque pour prendre en
charge un maximum de 32 serveurs
Exercice: FC SAN (suite)
• Défis / exigences de l'organisation
 L'organisation doit déployer 45 serveurs supplémentaires pour
répondre aux exigences de croissance
 Les baies de stockage existantes sont mal utilisées et l'ajout de
nouveaux serveurs nécessite l'achat de nouvelles baies
 L'organisation veut implémenter FC SAN pour surmonter les défis
d'évolutivité et d'utilisation
 Le nombre de sauts doit être minimisé pour répondre aux
exigences de performances
• Tâche
 Proposer une topologie de structure commutée FC pour répondre
aux défis / exigences de l'organisation et justifier votre choix
 Si des commutateurs FC à 72 ports sont disponibles, déterminez le
nombre minimum de commutateurs requis dans la structure

Module 05 - FR

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Module 05 - FR

Transféré par

Droits d'auteur :

Formats disponibles

MODULE - 5

RÉSEAU DE STOCKAGE FIBRE

À la fin de ce module, vous devriez être en mesure de:

Leçon 1: Présentation du FC SAN

Au cours de cette leçon, les sujets suivants sont

Clients Serveurs d’application Baie de stockage

Transporte un Peut transporter plusieurs

affaiblit la force du signal

 Les nœuds doivent arbitrer pour prendre le

• Implémenté à l'aide d'une topologie en anneau

sont connectés à une boucle partagée.

anneau à jeton et d'une topologie en étoile

• Les périphériques sur la boucle doivent

être mis en œuvre sans aucun dispositif

connectée dans une topologie en étoile.

Serveur Liaisons InterSwitch

F-Port E-Port E-Port F-Port

Storage Array Storage Array

Leçon 2: Architecture Fibre Channel (FC)

Au cours de cette leçon, les sujets suivants sont

FC-4 Mappage du protocole de couche supérieure

FC-2 Trammage /Contrôle de flux

FC-0 1 Gb/s 2 Gb/s 4 Gb/s 8 Gb/s 16 Gb/s

Couche FC Fonction Caractéristiques spécifiées par la couche FC

• L'ID de domaine est un numéro unique fourni à chaque

Matrice - World Wide Name

Format Company ID Port Model Seed

World Wide Name - HBA

Leçon 3: Topologies et zonage FC SAN

Au cours de cette leçon, les sujets suivants sont

tous les autres commutateurs

connectés à n'importe quel Maillage

connectés à tous les autres

généralement connecté au Niveau

• L'ensemble de zones Zone 1

Serveurs Switch de Domaine ID = 15

WWN 10:00:00:00:C9:20:DC:82 Zone 1 (Zone WWN) = 10:00:00:00:C9:20:DC:82 ; 50:06:04:82:E8:91:2B:9E

Leçon 4: Virtualisation dans SAN

Au cours de cette leçon, les sujets suivants sont

Storage Array Storage Array

Baie de stockage Baie de stockage

entre un groupe de nœuds, quel que soit

Vous aimerez peut-être aussi
