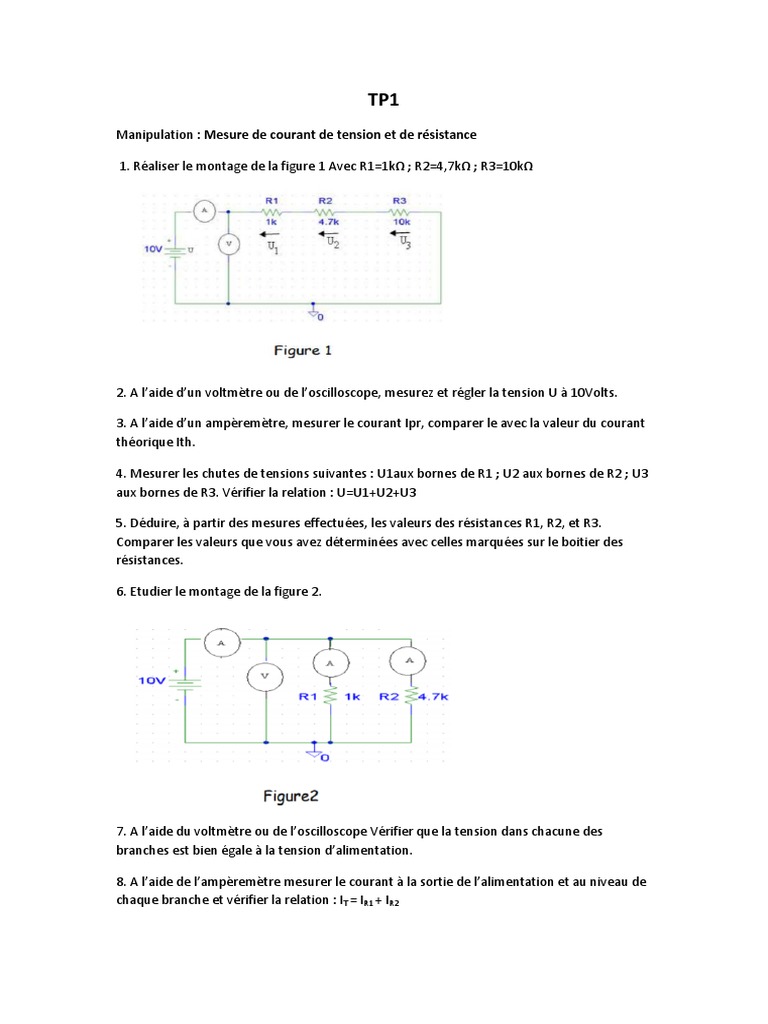

TP1

Manipulation : Mesure de courant de tension et de résistance

1. Réaliser le montage de la figure 1 Avec R1=1kΩ ; R2=4,7kΩ ; R3=10kΩ

2. A l’aide d’un voltmètre ou de l’oscilloscope, mesurez et régler la tension U à 10Volts.

3. A l’aide d’un ampèremètre, mesurer le courant Ipr, comparer le avec la valeur du courant
théorique Ith.

4. Mesurer les chutes de tensions suivantes : U1aux bornes de R1 ; U2 aux bornes de R2 ; U3

aux bornes de R3. Vérifier la relation : U=U1+U2+U3

5. Déduire, à partir des mesures effectuées, les valeurs des résistances R1, R2, et R3.
Comparer les valeurs que vous avez déterminées avec celles marquées sur le boitier des
résistances.

6. Etudier le montage de la figure 2.

7. A l’aide du voltmètre ou de l’oscilloscope Vérifier que la tension dans chacune des

branches est bien égale à la tension d’alimentation.

8. A l’aide de l’ampèremètre mesurer le courant à la sortie de l’alimentation et au niveau de

chaque branche et vérifier la relation : IT = IR1 + IR2
