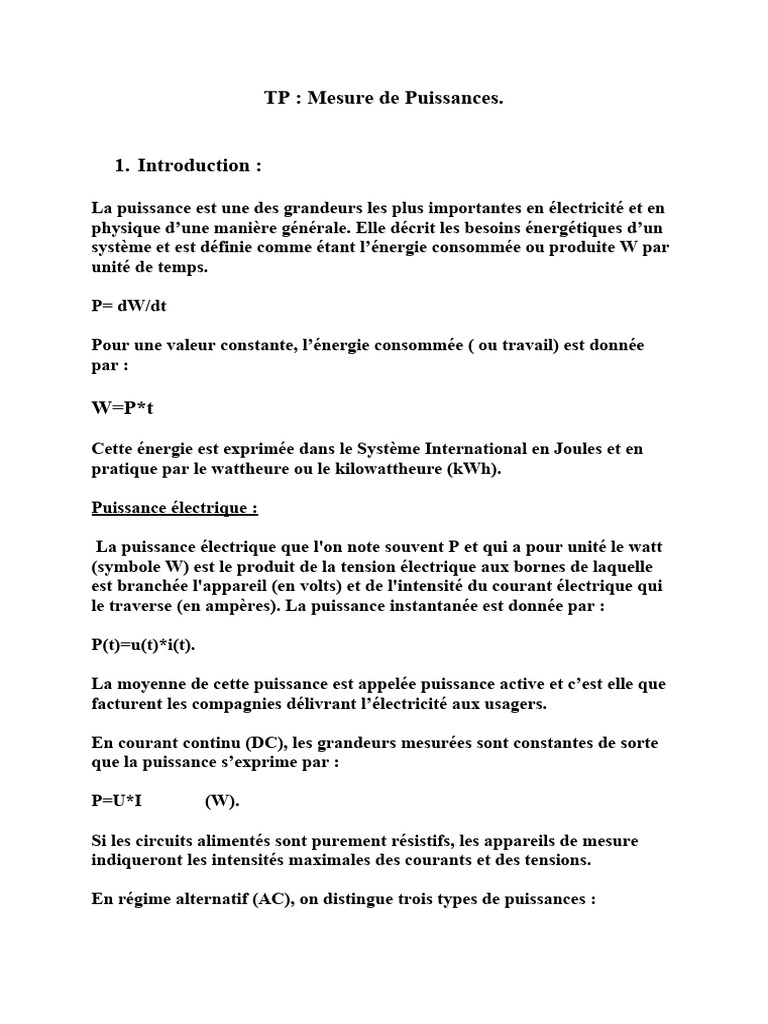

TP : Mesure de Puissances.

1. Introduction :

La puissance est une des grandeurs les plus importantes en électricité et en

physique d’une manière générale. Elle décrit les besoins énergétiques d’un
système et est définie comme étant l’énergie consommée ou produite W par
unité de temps.

P= dW/dt

Pour une valeur constante, l’énergie consommée ( ou travail) est donnée

par :

W=P*t

Cette énergie est exprimée dans le Système International en Joules et en

pratique par le wattheure ou le kilowattheure (kWh).

Puissance électrique :

La puissance électrique que l'on note souvent P et qui a pour unité le watt
(symbole W) est le produit de la tension électrique aux bornes de laquelle
est branchée l'appareil (en volts) et de l'intensité du courant électrique qui
le traverse (en ampères). La puissance instantanée est donnée par :

P(t)=u(t)*i(t).

La moyenne de cette puissance est appelée puissance active et c’est elle que
facturent les compagnies délivrant l’électricité aux usagers.

En courant continu (DC), les grandeurs mesurées sont constantes de sorte

que la puissance s’exprime par :

P=U*I (W).

Si les circuits alimentés sont purement résistifs, les appareils de mesure

indiqueront les intensités maximales des courants et des tensions.

En régime alternatif (AC), on distingue trois types de puissances :

- La puissance active (ou puissance moyenne) représente l’énergie par
unité de temps consommée par un appareil électrique et transformée
en travail (faire tourner un moteur) ou en chaleur (résistance
électrique). A titre indicatif, on cite les exemples suivants :

Calculatrice de poche0,4 mW
Phare de bicyclette2,4 W
Congélateur150 W
Fer à repasser1kW
Téléviseur en couleurs80 W
Cuisinière électrique6kW
Locomotive électrique3MW
Pile solaire 25mW
Dynamo de bicyclette3W
Générateur de centrale électrique300 MW

- La puissance réactiveapparaît dans tout système ayant des

composants réactifs (c'est-à-dire capacitifs ou inductifs). Elle peut
être soit « produite » (circuit capacitif) soit « consommée » (circuit
inductif) par les différents éléments des circuits.Alors que la
puissance active est utilisée pour générer un travail (par exemple
celui d'un moteur) ou de la chaleur, la puissance réactive correspond,
lorsqu'elle est « consommée », par exemple à l'établissement du
champ magnétique dans les machines électriques (transformateurs,
machine asynchrone, etc.). Parmi les consommateurs d'énergie
réactive, on peut citer également : les lampes fluorescentes et à
décharge à ballast magnétiques, le chauffage par induction (fours à
induction et à arc), les machines à souder et les convertisseurs
statiques. la puissance réactive prélevée par les consommateurs est
trop élevée par rapport à la puissance active, l'augmentation du
courant dans le réseau électrique entraine des pertes thermiques, des
surcharges des transformateurs de distribution, l'échauffement des
câbles d'alimentation et des chutes de tension, il est donc primordial
d'y remédier. Surdimensionner ces installations, avec les
conséquences économiques que cela représente n'étant pas réaliste, il
est préférable de compenser cette puissance réactive en améliorant le
facteur de puissance, par l'installation de systèmes « produisant » de
l'énergie réactive. Ces systèmes peuvent être des condensateurs, des
ensembles d'inductances et de condensateurs (ensembles qui peuvent
être automatisés), des machines tournantes (compensateurs
synchrones) ou des compensateurs statiques.
 - La puissance apparente est définie comme étant la valeur maximale
qui peut être prise par la puissance active.La puissance apparente
sert au dimensionnement des systèmes et est la puissance nominale
d'une machine par exemple.

En courant alternatif et due à la présence d’éléments inductifs et ou

capacitifs, le courant traversant un dipôle et la tension à ses bornes sont
déphasés de sorte que :

i(t)=I0cos(ωt)= Ieff√ 2cos(ωt).

u(t)=U0 cos(ωt +φ)= Ueff√ 2 cos(ωt +φ).

OùUeff et Ieff sont les valeurs efficaces de la tension et du courant, et φ est

le déphasage de la tension par rapport au courant.Ces deux grandeurs sont
celles qui sont mesurées par les appareils de mesure.La valeur efficace Ieff
d'une intensité i ( t ) d'un courant variable au cours du temps de période T
est égale à l’intensité du courant continu dissipant la même énergie W que
i ( t ) à travers une résistance R sur une période T.

√ I max
T
1
I eff =
T ∫ i(t )2 . dt = √ 2
0

La puissance active ou moyenne est définie par :

T
1
P a= ∫ u ( t )∗i ( t ) . dt
T 0
Par intégration, on obtient :

P = Pa=UeffIeff cos(φ).

Oùcos( φ) est appelé facteur de puissance. Lorsque le facteur de puissance

vaut 1, la puissance active est maximale et correspond alors à la puissance
apparente exprimée en VA (volt-ampère) qui est donnée par l’expression :

S=UeffIeff

La puissance réactive exprimée en VAR (volt-ampère réactive) est

symbolisée par Q et s’exprime par :

Q=UeffIeff sin(φ).

Construction de Fresnel :
La construction ou diagramme de Fresnel est une représentation vectorielle
de grandeurs complexes. Sur l’axe des x, on représente la partie réelle et en
ordonnée, la partie imaginaire. Pour un dipôle résistif-inductif, l’impédance
est donnée par :

Z= R +jωL

En termes de puissances électriques, la relation fondamentale est donnée

par :

S = P +jQ

2.Mesure de puissances :

Pour mesurer la puissance dissipée dans un dipôle résistif, on peut utiliser

plusieurs méthodes :

1.La méthodevoltampermetrique qui consiste à utiliser uniquement un

voltmètre et un ampèremètre disposés selon deux montages : le montage en
aval ou courte dérivation et le montage amont ou longue dérivation comme
indiqué ci-dessous.
2. Le wattmètre qui regroupe les fonctions d’un voltmètre et d’un
ampèremètre. Cet appareil possède donc au minimum 4 terminaux
comme schématisé ci-dessous. Deux bornes sont utilisées comme
ampèremètre et deux bornes comme bornes d’un voltmètre.

Fig. Modele de wattmètres et mode de branchement.

 2.1 Mesures en courant continu :

En courant continu et dans les circuits purement résistifs, les

puissances active et apparente sont équivalentes alors que la
puissance réactive et nulle à cause de l’absence d’éléments passifs
(inductances et capacités) :

P=S=U I

-MANIPULATION :

Le but de ce TP est la comparaison des méthodes AMONT et AVAL

en étudiant les résultats obtenus par expérimentation en variant la
valeur de la résistance R comme indiqué ci-dessous :

a).Montage AMONT :

Il consiste à mesurer la différence du potentiel U aux bornes de la

résistance et de l’ampèremètre placé en série et à mesurer l’intensité I du
courant délivré par le générateur.
U= (R+Ra). I

Si R>>Ra, la tension mesurée indiquera uniquement la tension aux

bornes de R. Dans ce cas, la méthode AMONT est préférable.
U=R.I
 I
A
Ra

E V Rv R

Montage amont

b) Montage aval :

Il consiste à mesurer U uniquement aux bornes de la résistance alors

que l’ampèremètre mesure la somme des courants dans la résistance (I)

et le voltmètre (i) de sorte que Itot= I + i

Uv=R I=Rvi

Pour négliger le courant à travers le voltmètre, if que :

Rv>>R

Cette méthode est donc conseillée pour les petites résistances.

Dans les cas intermédiaires, les deux méthodes donnent des résultats
similaires.
 I
A
i

E V R

Montage aval
TP : Mesure de puissances- Utilisation d’un Wattmètre.

Le wattmètre est un appareil qui mesure la puissance électrique consommée par un récepteur ou
fournie par un générateur électrique. La puissance s'exprime en watts et ses multiples comme le
kilowatt.La puissance est l’énergie fournie ou consommée par unité de temps.

P= P=¿dE/dt

Example : Si une personne fournit une force F pour déplacer un objet sur une distance x, le travail ou
énergie consommée est :

E=W=F.x

Si ce déplacement dure un temps t, la puissance fournie est donc :

P= E/t = F.x/t

Dans le système international, l’énergie est exprimée en Joules (J) et le temps en Secondes (s) mais
en électricité, on utilise le kilowatt-heure qui est facturé par les compagnies électriques qui
fournissent l’énergie au consommateur.
