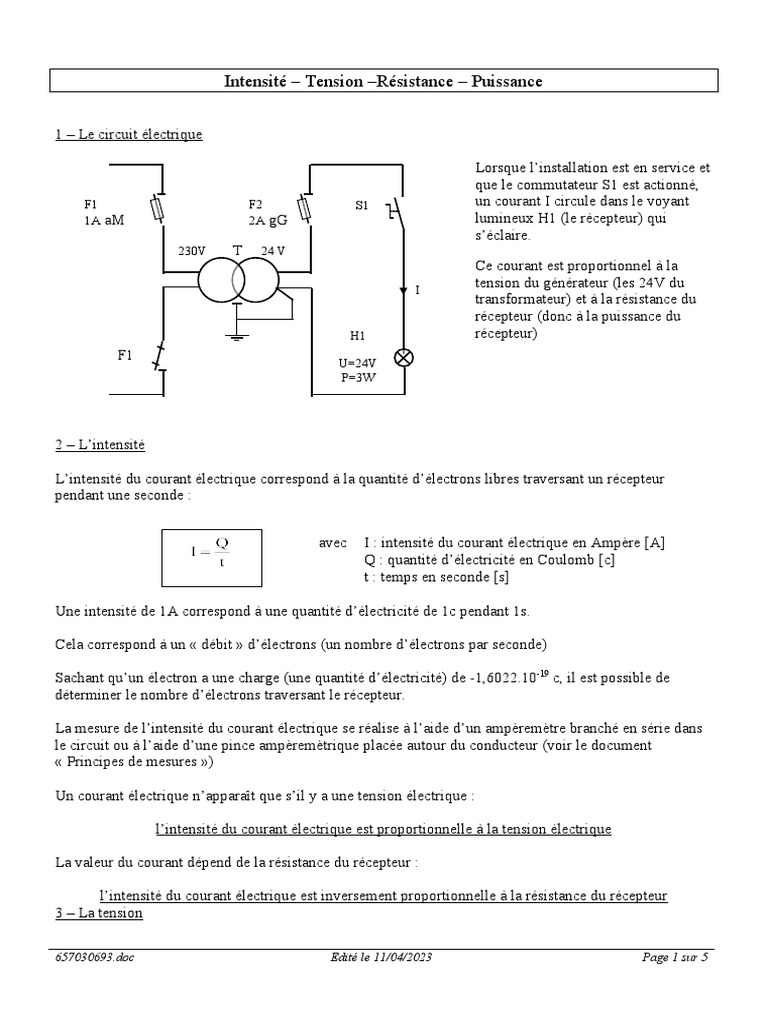

Intensité – Tension –Résistance – Puissance

1 – Le circuit électrique

Lorsque l’installation est en service et

que le commutateur S1 est actionné,
F1 F2 S1 un courant I circule dans le voyant
1A aM 2A gG lumineux H1 (le récepteur) qui
s’éclaire.
230V T 24 V
Ce courant est proportionnel à la
I
tension du générateur (les 24V du
transformateur) et à la résistance du
récepteur (donc à la puissance du
H1 récepteur)
F1
U=24V
P=3W

2 – L’intensité

L’intensité du courant électrique correspond à la quantité d’électrons libres traversant un récepteur

pendant une seconde :

avec I : intensité du courant électrique en Ampère [A]

Q : quantité d’électricité en Coulomb [c]
t : temps en seconde [s]

Une intensité de 1A correspond à une quantité d’électricité de 1c pendant 1s.

Cela correspond à un « débit » d’électrons (un nombre d’électrons par seconde)

Sachant qu’un électron a une charge (une quantité d’électricité) de -1,6022.10-19 c, il est possible de
déterminer le nombre d’électrons traversant le récepteur.

La mesure de l’intensité du courant électrique se réalise à l’aide d’un ampèremètre branché en série dans
le circuit ou à l’aide d’une pince ampèremètrique placée autour du conducteur (voir le document
« Principes de mesures »)

Un courant électrique n’apparaît que s’il y a une tension électrique :

l’intensité du courant électrique est proportionnelle à la tension électrique

La valeur du courant dépend de la résistance du récepteur :

l’intensité du courant électrique est inversement proportionnelle à la résistance du récepteur

3 – La tension

657030693.doc Edité le 11/04/2023 Page 1 sur 5

La tension électrique est produite par le générateur.

Elle peut être continue (Piles – Accumulateurs – Batteries – Génératrices à courant continu) ou alternative
(Réseau EDF – Transformateurs)

Dans notre exemple le générateur est un transformateur de commande 230V/24V, donc un générateur de
tension alternative.

Le générateur provoque le déplacement des électrons (l’intensité) en exerçant une « pression » d’un côté
et une « dépression » de l’autre côté.

Cette différence de « pression » est appelée Tension électrique (U), ou Différence De Potentiel (DDP) ou
encore parfois Force Electro-Motrice (FEM)

La tension électrique a pour unité le Volt [V]

La mesure de la tension électrique se réalise à l’aide d’un voltmètre monté en parallèle avec le récepteur
(voir le document « Principes de mesures »)

4 – La résistance

Un récepteur oppose toujours plus ou moins de résistance au passage du courant électrique.

Cette opposition est appelée Résistance électrique (R)

L’étude détaillée des résistances électriques est réalisée dans le document « Les résistances »

La résistance électrique a pour unité l’Ohm []

R
La résistance électrique a pour symbole :

La mesure de la résistance électrique se réalise à l’aide d’un ohmmètre branché aux bornes du récepteur
hors tension (voir le document « Principes de mesures »)

657030693.doc Edité le 11/04/2023 Page 2 sur 5

5 - Montage série

I R1 R2 R3
I = Constante
U1 U2 U3
U = U1 + U2 + U3
U

6 - Montage parallèle

I1 I2 I3
I = I 1 + I 2 + I3

U1 U2 U3
U1 = U2 = U3 = Constante

7 – Loi d’Ohm

l’intensité du courant électrique est proportionnelle à la tension électrique

l’intensité du courant électrique est inversement proportionnelle à la résistance du récepteur

avec U : tension électrique en Volt [V]

R : résistance électrique en Ohm []
I : intensité du courant électrique en Ampère [A]

8 – Puissance électrique

657030693.doc Edité le 11/04/2023 Page 3 sur 5

Pour les Récepteurs passifs (résistances) :

 En tension continue :
 En tension alternative monophasée :

 En tension alternative triphasée :

avec P : puissance électrique en Watt [W]

U : tension électrique en Volt [V]
I : intensité du courant électrique en Ampère [A]

Pour les récepteurs actifs (présence de condensateurs ou de bobines) :

 En tension continue :

 En tension alternative monophasée :

 En tension alternative triphasée :

avec P : puissance active en Watt [W]

Q : puissance réactive en Volt Ampère Réactif [VAR]
S : puissance apparente en Volt Ampère [VA]
U : tension électrique en Volt [V]
I : intensité du courant électrique en Ampère [A]
cos : facteur de puissance du récepteur

La mesure des puissances et du cos est aujourd’hui réalisée à l’aide de pince ampèremètrique
multifonction (voir le document « Principes de mesures »)

L’étude détaillée des puissances et des impédances en tension alternative est réalisée dans le document
« Notions de bases d’électricité en tension alternative »

9 – Exemple du circuit électrique du paragraphe 1

Le voyant H1 a les caractéristiques suivantes : U = 24V P = 3W

Calculez I et R :

657030693.doc Edité le 11/04/2023 Page 4 sur 5

10 – Energie électrique :

L’énergie électrique est définie par :

avec : W : énergie électrique en Joule [J] ou en Watt heure [Wh]

ou en kilo Watt heure [kWh]
P : puissance en Watt [W] ou en kilo Watt [kW]
t : temps en secondes [s] ou en heures [h]

Le joule [J] étant une unité trop petite, l’unité usuelle est le kilo Watt heure [kWh]

Question : combien y’a-t-il de Joules dans 1 kWh ?

La facture EDF est exprimée en kWh
