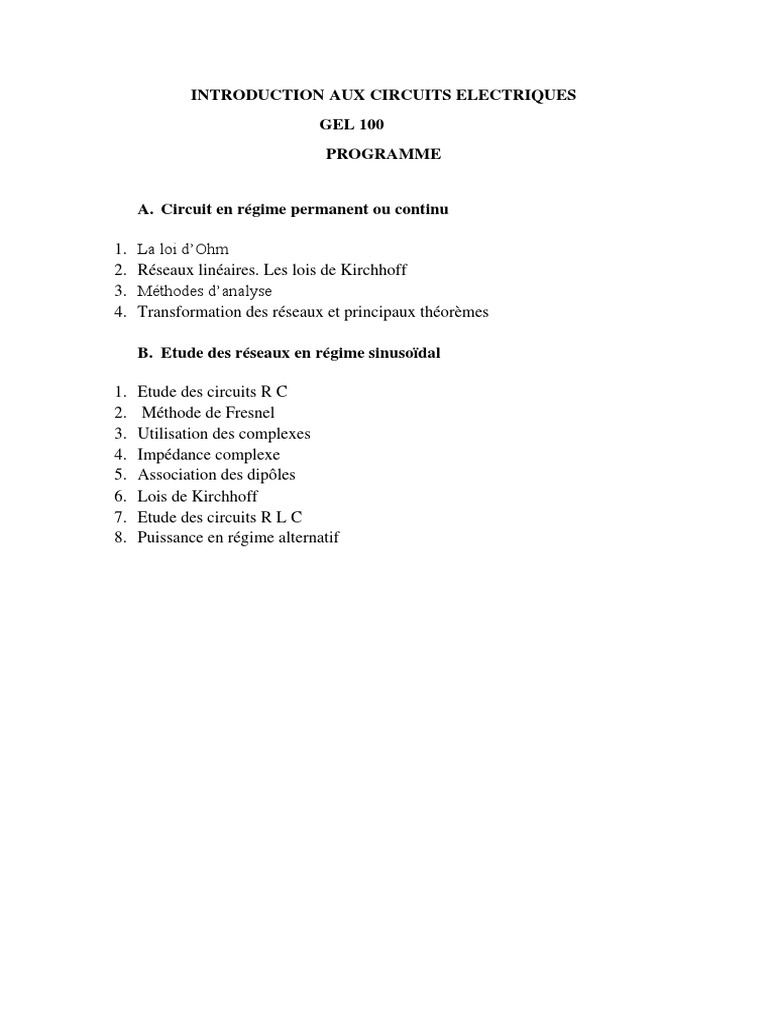

GEL 100
PROGRAMME
1. La loi d’Ohm
2. Réseaux linéaires. Les lois de Kirchhoff
3. Méthodes d’analyse
4. Transformation des réseaux et principaux théorèmes
On parle de régime continu lorsque l’intensité en chaque point d’un circuit aussi
complexe soit il ne dépend pas du temps.
Lorsque les grandeurs électriques évoluent dans le temps selon une loi de variation
temporelle bien déterminée, on parle de régime dynamique ou de régime variable.
Un circuit électrique est le siège de transformation d’énergie. Il est constitué par :
- D’un ou plusieurs appareils transformant une énergie quelconque en énergie
électrique on les appelle générateurs.
I E
I. La loi d’Ohm
I
On appelle densité de courant J le rapport J = exprimé en A. m-2
S
J 1
ɣ= exprimé en S. m-1 (Siemens / mètre) et la résistivité 𝜌 = exprimé en Ω. m
E ɣ
(ohm.m) où E représente l’intensité du champ électrique sous l’effet duquel les charges
se déplacent à l’intérieur du conducteur.
Si l est la longueur du conducteur, l’intensité du champ est liée à la différence de
potentiel U du conducteur par la relation :
U
E exprimé en V/m
l
US
Ainsi I = J S = ɣ E S = ɣ
l
1 l l
Posons R = = 𝜌 qui représente la résistance du conducteur et exprimé
ɣ S S
en Ω (ohm).
S
La conductance du conducteur est G = ɣ exprimée en siemens ou Ω-1
l
On a alors :
U
I=
R
⇒ U = R I d’où l’énoncé de la loi d’ohm :
a. Si un conducteur est soumis à une différence de potentiel U, le courant qui le
traverse est proportionnel à U.
b. La chute de tension dans une résistance est égale au produit de la résistance par
l’intensité du courant qui la traverse.
R I = (VA – VB) ± Ʃ E
G1 M1
M2 G2
A B
Soit R la résistance entre A et B. Soient A et B deux points pris sur une portion de
conducteur ne renfermant ni générateur ni récepteur.
Nous avons :
R I = V A – VB ± Ʃ E
Si B e rapproche de A on a VA – VB = 0
d’où :
RI=±ƩE
