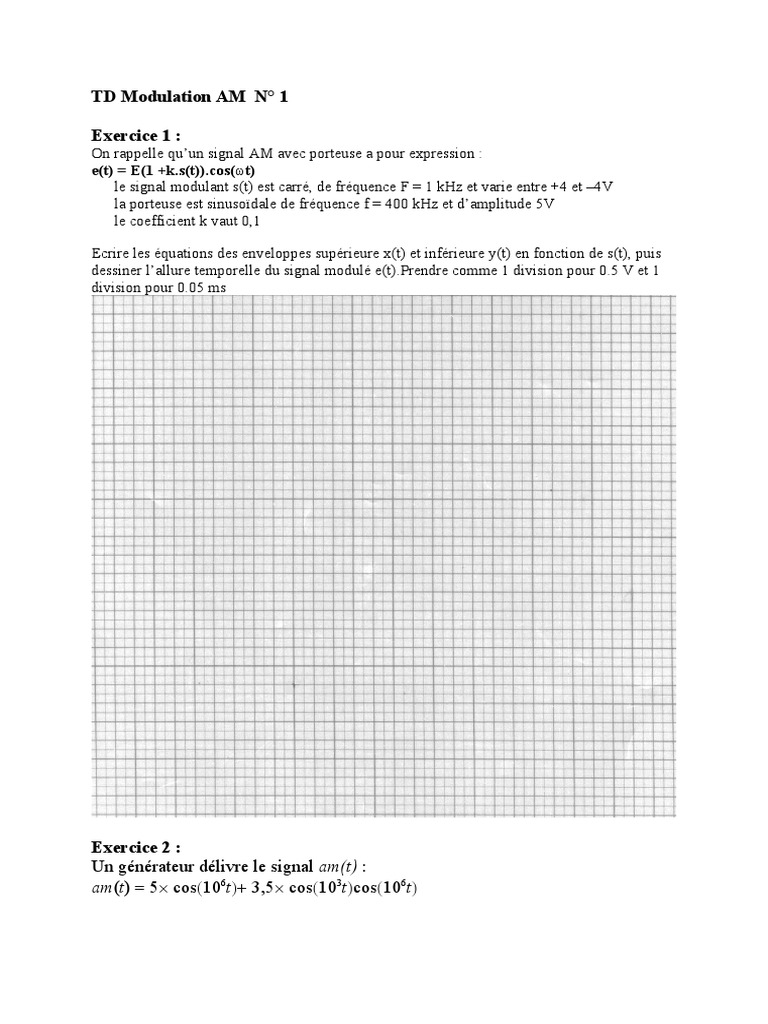

TD Modulation AM N° 1

Exercice 1 :
On rappelle qu’un signal AM avec porteuse a pour expression :
e(t) = E(1 +k.s(t)).cos(ωt)
le signal modulant s(t) est carré, de fréquence F = 1 kHz et varie entre +4 et –4V
la porteuse est sinusoïdale de fréquence f = 400 kHz et d’amplitude 5V
le coefficient k vaut 0,1

Ecrire les équations des enveloppes supérieure x(t) et inférieure y(t) en fonction de s(t), puis
dessiner l’allure temporelle du signal modulé e(t).Prendre comme 1 division pour 0.5 V et 1
division pour 0.05 ms

Exercice 2 :
Un générateur délivre le signal am(t) :
am(t) 5cos106t3,5cos103tcos106t
1. Rappelez l'expression d'un signal s(t) modulé en amplitude par un signal
sinusoïdal u(t) (fp: fréquence de laporteuse, Ap: Amplitude de la porteuse, fm:
fréquence de u(t), m : taux de modulation).
Pour le signal am(t), déterminez :
2. la fréquence de la porteuse,
3. la fréquence du signal modulant,
4. le taux de modulation.
Exercice 3 :
Un émetteur AM doit transmettre le signal suivant :
100cos3.77 106t 43.5cos3.738 106t43.5cos3.802 106t
1. Quelle est la fréquence latérale supérieure?
2. Quelle est la fréquence modulante?
3. Quel est le taux de modulation?
4. Quelle est la bande B de fréquences de l'émission?
5. Si la puissance totale émise est 38 W, trouver la puissance contenue dans la
porteuse et dans chaque bandelatérale. Vous commencerez la détermination
littérale du problème.
6. Si la puissance totale du signal AM est réduite à 32 W lorsque l'on change le
signal modulant, quel est lenouveau taux de modulation ?
Exercice 4 :
Le courant d'antenne d'un émetteur AM est de 12 A lorsque le taux de
modulation est de 45% avec un signalmodulant sinusoïdal. Ce courant augmente
à 13 A lorsqu'une seconde onde modulante sinusoïdale est transmise
simultanément.
Quel est l'indice de modulation dû seulement à la deuxième onde ?
Exercice 5:
Un signal AM a une fréquence porteuse de 100 kHz, une fréquence modulante de 4 kHz et une puissance
d'émission de 150 kW. Le signal capté au récepteur est visualisé sur un oscilloscope :

1. Quelles sont les fréquences contenues dans l'onde modulée?

2. Quelle est la bande de fréquences de l'onde modulée?
3. Quel est le taux de modulation?
4. Quelle est la puissance contenue dans la porteuse?
5. Quelle est la puissance contenue dans chacune des bandes latérales?

Exercice6:

Un signal AM à bande latérale unique est modulé de la façon suivante: le message modulant Am
coswmtest multiplié par la porteuse déphasée de 90°, Apsinwp t ; parallèlement, le message
modulant est déphasé de 90° et ce message A tm msin w est multiplié par la porteuse Apcoswp
t. L'addition de ces deux signaux modulés constitue-t-elle une émission en bande latérale unique? Si
oui, en bande latérale supérieure ou inférieure?

Exercice 7 :

Un signal modulé en amplitude est représenté Figure 1. Il s’agît d’une modulation d’amplitude. Le
signal porteur est à f0 = 100 kHz, le signal modulant est un signal sinusoïdal à 100 Hz.

Figure 1 : Signal modulé

1 – Retrouvez l’expression de l’onde porteuse non modulée et de l’onde modulante. Quel est
le taux de modulation ?
2 – Représentez le spectre du signal modulé sm(t). Quelle est la bande de fréquence occupée ?
3 – Calculez la puissance contenue dans la porteuse (sur 50Ω) ; la puissance contenue hors de
la porteuse.
4 – Représentez l’allure du spectre si cette fois-ci le signal modulant est un signal carré.
Exercice8:
Un émetteur transmet un signal AM dont la puissance est 14 kW lorsque la porteuse est émise seule.
Deux signaux modulants de 2 kHz et 5 kHz et dont les indices de modulation sont respectivement 60% et 40%
modulent la porteuse dont la fréquence est 800 kHz.
1. Calculez la puissance totale transmise.
2. Sachant que la résistance d'antenne R est de 70 , dessinez le spectre du signal AM.

Exercice 9 :

A- Modulation d’ amplitude d’ un signal en dent de scie

Le signal basse fréquence s(t) ; à transmettre est sous forme de dent de scie de
fréquence :

1 KHZ

1) Représenter le signal modulé en amplitude V(t)

2) Spectre d’ amplitude du signal V(t)
 a- Justifier que la décomposition en série de fourrier du signal s(t) s’ écrit
+∞

sous la forme s( t )=∑ b n sin ⁡(2 πnft )

n=1

b- Montrer que le coefficient bn du terme de rang n est donné par la

formule
2A n+1
b n= (−1)
nπ
c- Pour limiter la bande passante des circuits de transmission ; on
transmet uniquement les harmoniques de s(t) dont l’amplitude est
supérieure ou égale au cinquième de celle du fondamental. Tous les
autres harmoniques sont supprimés à l’émission. Déterminer alors le
nombre d’harmoniquenécessaire pour décrire s(t). Donner alors
l’expression approchée de s(t).
d- En utilisant l’expression précédente de s(t), représenter le spectre en
amplitude du signal modulé v(t).
e- Déterminer L’indice de modulation globale
f- Quelle est la bande de fréquence, B occupée par le signal modulé en
amplitude v(t) ?
3) On considère la puissance moyenne P , que dissiperait v(t) aux bornes d’
une résistance R
a- On n’applique par le signal modulant à l’entrée du modulateur.
Calculer alors la puissance Po transportée par v(t).
b- On applique le signal modulant, calculer la puissance P transportée par
v(t) en utilisant la décomposition spectrale précédente.
c- En déduire la valeur du rapport Po/P , conclusion.
Exercice 10

A- Sachant qu’’un signal AM double bande avec porteuse est émis avec une puissance de
1000 W, compléter le tableau suivant :
B-
