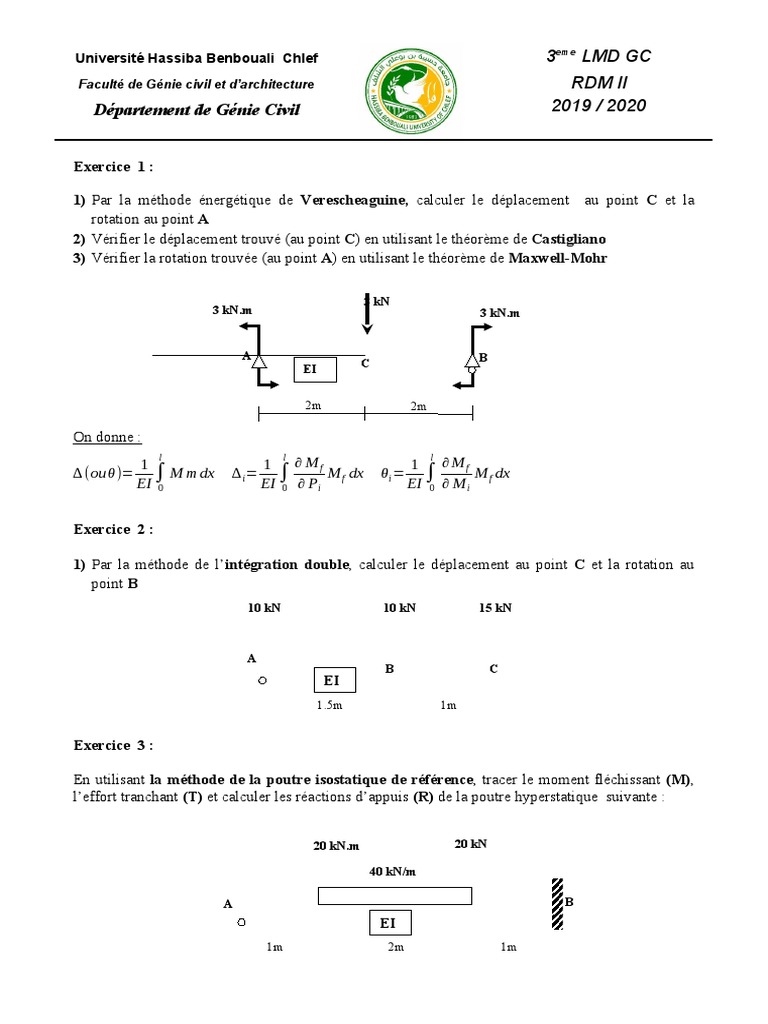

Université Hassiba Benbouali Chlef 3eme LMD GC

Faculté de Génie civil et d’architecture RDM II

Département de Génie Civil 2019 / 2020

Exercice 1 :

1) Par la méthode énergétique de Verescheaguine, calculer le déplacement au point C et la

rotation au point A
2) Vérifier le déplacement trouvé (au point C) en utilisant le théorème de Castigliano
3) Vérifier la rotation trouvée (au point A) en utilisant le théorème de Maxwell-Mohr

3 kN
3 kN.m 3 kN.m

A B
C
EI

2m 2m

On donne :
l l l
1 1 ∂ Mf 1 ∂Mf
∆ (ou θ)= ∫ M m dx ∆ i= ∫ M dx θi = ∫ M dx
EI 0 EI 0 ∂ Pi f EI 0 ∂ M i f

Exercice 2 :

1) Par la méthode de l’intégration double, calculer le déplacement au point C et la rotation au

point B
10 kN 10 kN 15 kN

A
B C
EI
1.5m 1m

Exercice 3 :

En utilisant la méthode de la poutre isostatique de référence, tracer le moment fléchissant (M),

l’effort tranchant (T) et calculer les réactions d’appuis (R) de la poutre hyperstatique suivante :

20 kN.m 20 kN

40 kN/m

A B
EI
1m 2m 1m
