TP ENERGIES RENOUVELABLES

Application4: Systèmes de stockage des batteries

Réalisé par :
Weslati Haifa

Année universitaire 2022/2023

1
I. La situation :

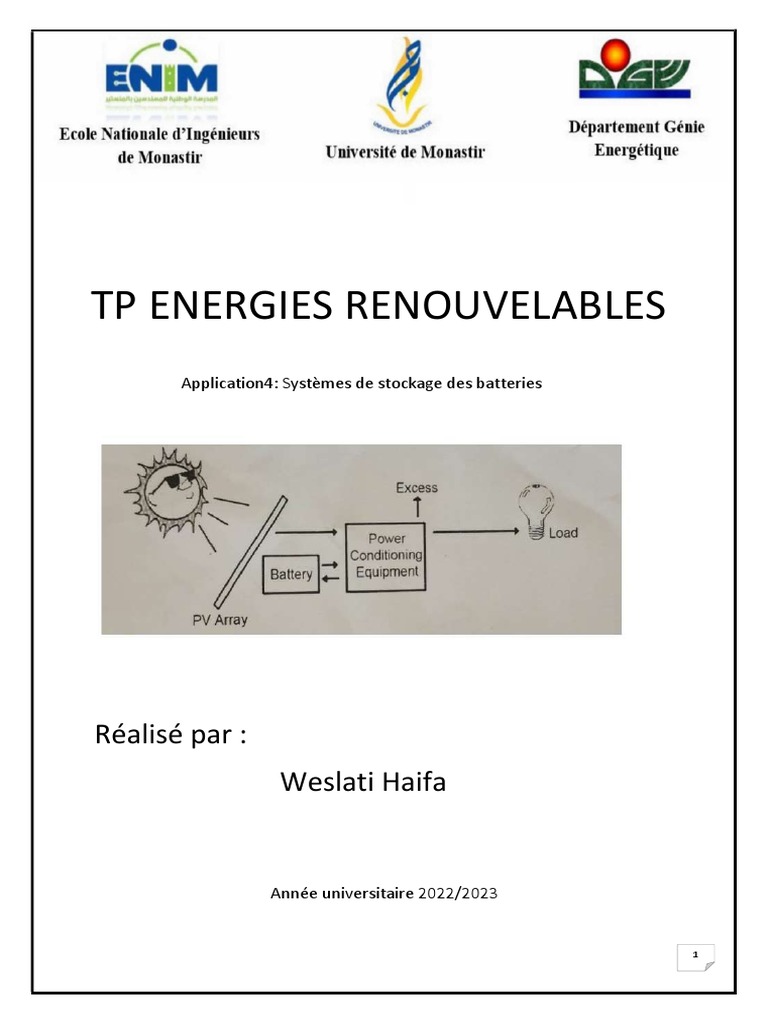

Dans ce TP on va étudier un système photovoltaïque avec stockage par batterie
qui est représenté schématiquement à la figure ci-dessous. La logique de
commande de ce système est la suivante. L’énergie électrique produite par le
réseau est d’abord utilisée pour alimenter la charge, tout excès d’énergie est
ensuite dirigé vers la batterie. Les pertes résultant de ce processus de transfert
vers la batterie sont considérées par la spécification de l’efficacité de la
batterie. Si l’excès d’énergie envoyé à la batterie s’accumule à un montant égal
à la capacité effective de la batterie, l’excès d’énergie supplémentaire doit etre
dissipé. La capacité de rétroaction des services publics n’est pas prise en
compte.

II. Le travail demandé :

On reste dans la même ville que l’application de ce TP précédent, Stuttgart en
Allemagne.
 La température de la cellule est de 40°C
 L’efficacité du conditionnement d’énergie est de 75%
 Le collecteur de suivi à 1 axe
 La surface d’échange est égale à 5m2
 L’angle d’incidence est 30°
1.
Premièrement on a fait le calcul et on a obtenu les résultats suivants.

2
 D’apprêt le tableau suivant en trouve une relation entre l’énergie load et Buy présente dans la
formule suivante 𝑓 = (𝑙𝑜𝑎𝑑−𝐵𝑢𝑦 )/𝑙𝑜𝑎𝑑 .

2.
La différence entre les deux systèmes c’est que pour le system d’interface
unitaire l’énergie produite est utilisée directement par le consommateur et
l’excès est injecté dans le réseau alors que pour le system de stockage de
batterie l’énergie excédentaire produite est stockée dans les batteries.
3.
Dans cette partie on va varier la surface d’échange de 1m2 à 10m2 et puis on va
tracer les courbes de l’électricité vendue et achetée en fonction de cette
surface.

3
4
D’après ces résultats on remarque lorsque la surface d’échange augmente la
partie vendue qui est la partie stockée augmente aussi, et lorsque la surface
d’échange diminue l’électricité achetée c’est l’électricité déstockée diminue
aussi.
4.
Dans cette partie on va varier l’angle d’incidence de 10° à 90° pour
déterminer à quel angle le cycle de vie, la fraction solaire et l’efficacité sont
maximale.

5
6
On remarque que l’angle d’incidence idéal est 37° pour le cycle de vie et la
fraction solaire par contre il est égale 81° pour l’efficacité.
5.
Dans cette partie on va augmenter la charge deux fois pour les mois de janvier,
février, mars, avril, octobre, novembre et décembre.

On remarque lorsqu’on augmente la charge, la fraction solaire diminue de

37%.
6.
Dans cette partie on va changer l’option de suivi à un collecteur qui tourne
selon deux axes.

7
 On remarque qu’une augmentation importante au niveau de fraction solaire
et c’est grâce au type collecteur
Donc le collecteur qui tourne selon deux axe et mieux qu’un collecteur
tourne selon 1 axe.
