Réseaux 2 Ing Inf 2

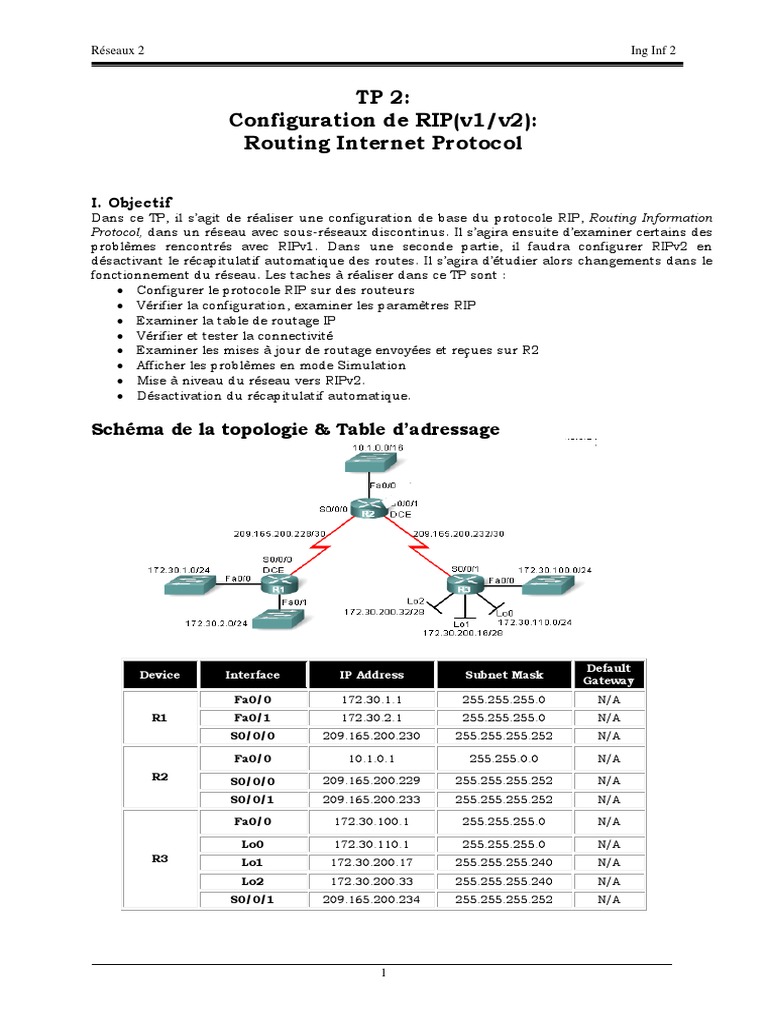

TP 2:
Configuration de RIP(v1/v2):
Routing Internet Protocol

I. Objectif
Dans ce TP, il s’agit de réaliser une configuration de base du protocole RIP, Routing Information
Protocol, dans un réseau avec sous-réseaux discontinus. Il s’agira ensuite d’examiner certains des
problèmes rencontrés avec RIPv1. Dans une seconde partie, il faudra configurer RIPv2 en
désactivant le récapitulatif automatique des routes. Il s’agira d’étudier alors changements dans le
fonctionnement du réseau. Les taches à réaliser dans ce TP sont :
 Configurer le protocole RIP sur des routeurs
 Vérifier la configuration, examiner les paramètres RIP
 Examiner la table de routage IP
 Vérifier et tester la connectivité
 Examiner les mises à jour de routage envoyées et reçues sur R2
 Afficher les problèmes en mode Simulation
 Mise à niveau du réseau vers RIPv2.
 Désactivation du récapitulatif automatique.

Schéma de la topologie & Table d’adressage

Default
Device Interface IP Address Subnet Mask
Gateway
Fa0/0 172.30.1.1 255.255.255.0 N/A
R1 Fa0/1 172.30.2.1 255.255.255.0 N/A
S0/0/0 209.165.200.230 255.255.255.252 N/A

Fa0/0 10.1.0.1 255.255.0.0 N/A


R2 S0/0/0 209.165.200.229 255.255.255.252 N/A
S0/0/1 209.165.200.233 255.255.255.252 N/A

Fa0/0 172.30.100.1 255.255.255.0 N/A

Lo0 172.30.110.1 255.255.255.0 N/A


R3 Lo1 172.30.200.17 255.255.255.240 N/A
Lo2 172.30.200.33 255.255.255.240 N/A
S0/0/1 209.165.200.234 255.255.255.252 N/A

1
Réseaux 2 Ing Inf 2

Tâche 1 : Configuration de RIPv1 sur les routeurs

Étape 1 – Réaliser la topologie. Affecter les adresses aux différentes interfaces des différents
périphériques. Activer les interfaces des routeurs.

Étape 2 – Configuration de RIPv1 sur R1


1. Passer en mode de configuration de routeur.
Quelle commande faut-il utiliser ?

2. En mode de configuration de routeur, spécifier les réseaux directement connectés pour


démarrer le processus de routage pour ces réseaux. Il existe trois réseaux directement
connectés au routeur R1 : 172.30.1.0/24, 172.30.2.0/24 et 209.165.200.228/30.

3. Puisque le protocole RIP n’accepte que les réseaux par classe dans ses instructions réseau,
nous pouvons combiner les deux premiers réseaux dans une seule instruction.
Quelle commande faut-il lancer pour configurer les deux premiers réseaux ?

4. Le troisième réseau est un sous-réseau d'un réseau de Classe C. Quelle commande faut-il
lancer pour configurer le troisième réseau ?

5. Il n’y a pas de routeurs, sur aucune des interfaces FastEthernet. Comment supprimer
l’envoi de mises à jour à ces interfaces tout en les gardant comme adresses éventuelles du
réseau dans les mises à jour de routage ?

Étape 3 – Enregistrement de la configuration


Enregistrer la configuration en entrant la commande copy run start.

Étape 4 – Configuration des routeurs R2 et R3


Répétez les étapes 1 à 3 pour les deux autres routeurs avec les informations du tableau ci-
dessus

Tâche 2 : vérification de la configuration


Étape 1 – Examen des liaisons
Sur chacun des trois routeurs, Vérifiez l’état des liaisons à l’aide de la commande show ip
interface brief

Étape 2 – Examen des paramètres RIP


Sur chacun des trois routeurs, examiner les paramètres RIP en lançant la commande show ip
protocols.

Étape 3 - Vérification de la configuration


Vérifier la configuration en cliquant sur le bouton Show results.

Tâche 3 : Vérification de la connectivité.


Étape 1 : à partir de R2, pinguer les @ 172.30.1.1 et 172.30.100.1. Quels sont les résultats ?

Étape 2: A partir de R1, pinguer les @ 10.1.0.1 et 172.30.100.1. Quels sont les résultats ?

Étape 3: A partir de R3, pinguer les @ 10.1.0.1 et 172.30.1.1. Quels sont les résultats ?

2
Réseaux 2 Ing Inf 2

Tâche 4 : Examen des tables de routage


Étape 1: Examen de la table de routage du routeur R2
Quelle commande permet de visualiser la table de routage de R2 ?
Cette table présente deux chemins à coût égal vers le réseau 172.30.0.0/16. Que cela signifie t-
il ?

Étape 2: Examen de la table de routage du routeur R1


Accéder à la table de routage de R1.
Interpréter le contenu de cette table.
Déduire l’explication aux échecs de certains pings de l’étape 2 de la tache 3.

Étape 3: Examen des mises à jour de routage envoyées et reçues sur R2


Accéder au routeur R2. Afficher les mises à jour de routage à l’aide de la commande debug ip rip.
Laisser la commande s’exécuter pendant quelques minutes. Remarquer les mises à jour reçues à
partir des autres routeurs et les mises à jour émises vers les autres routeurs.
Exécuter la commande undebug all pour désactiver le débogage.

Tâche 5 : Affichage des problèmes en mode Simulation.


Étape 1: Simuler et suivre les pings
1. Entrer en mode Simulation. Event List Filters est paramétré pour n’afficher que les
événements ICMP.

2. Accéder au routeur R2. Lancer la commande ping 172.30.1.1. Réduire la fenêtre R2.

3. Cliquer sur le bouton Auto Capture / Play. Observer la simulation. À l’invite, cliquer sur
le bouton View Previous Events.

4. Cliquer sur les cases de couleur dans la colonne Info de la liste Events List de tous les
événements. Examiner les informations de l’unité de données de protocole (PDU) dans la
couche 3 pour comprendre ce qui s’est produit durant le ping.

5. Réinitialiser la simulation et répéter le processus pour les autres pings décrits à la


Tâche 3.

Étape 2: Simuler et suivre le processus de routage RIP


1. Réinitialiser la simulation. Changer Event List Filters pour n’afficher que les événements
RIP.

2. Cliquer sur le bouton Auto Capture / Play. Observer la simulation. À l’invite, cliquer OK.

3. Cliquer sur les cases de couleur dans la colonne Info de la liste Events List de tous les
événements. Examiner les informations de l’unité de données de protocole dans les
couches 3, 4 et 7 pour comprendre le processus d’échange. Examiner les informations
Entrée et Sortie de l’unité de données de protocole pour comprendre le contenu des mises
à jour RIP.

Tâche 6 : mise à niveau du réseau vers RIPv2.


Étape 1 : Configuration des routeurs pour RIPv2
Quelle commande permet de passer à la version RIPv2 ?
Exécuter cette commande pour chacun des trois routeurs

3
Réseaux 2 Ing Inf 2

Étape 2 : Pour chacun des trois routeurs, exécuter la commande clear ip route * pour forcer les
routeurs à régénérer leurs tables de routage. Attendez environ une minute, le temps que le réseau
converge.

Étape 3 : Étude du fonctionnement de RIPv2 avec le récapitulatif automatique.


1. Pour chacun des trois routeurs, étudier les paramètres RIP (version des mises à jour RIP
envoyées et reçues, etc.)

2. Pour chacun des trois routeurs, étudiez la table de routage IP.


Est-ce que, suite à cette mise à niveau vers RIPv2 :
 toutes les routes sont présentes sur R1 et R3 ?
 les multiples chemins vers 172.30.0.0/16 sur R2 ont disparu ?

3. Accéder au routeur R2 et afficher les mises à jour de routage à l’aide de la commande


debug ip rip. Laisser la commande s’exécuter pendant quelques minutes.
a. A quelle adresse sont envoyées les mises à jour RIPv2 ? quelle est la signification de
cette adresse ?
b. Comment sont envoyées le mises à jour des deux autres routeurs ?

Tâche 7 : désactivation du récapitulatif automatique.


Étape 1 : Configuration des routeurs de manière à ce que les routes ne soient pas
récapitulées automatiquement.
Quelle commande permet d’enlever le résumé automatique des routes ?
Exécuter la commande sur chacun des trois routeurs et enregistrez leur configuration.
Exécuter la commande clear ip route * pour forcer les routeurs à reconstruire leurs tables
de routage. Attendre environ une minute, le temps que le réseau converge.

Étape 2 : Étude du fonctionnement de RIPv2 sans le récapitulatif automatique.


1. Pour chacun des trois routeurs, étudier les paramètres RIP (récapitulatif automatique
actif ?…)

2. Sur chacun des trois routeurs, examiner la table de routage IP. Que remarquez-
vous ?

3. Accéder au routeur R2 et afficher les mises à jour de routage à l’aide de la commande


debug ip rip. Laisser la commande s’exécuter pendant quelques minutes. Des mises à jour
détaillées pour tous les sous-réseaux sont-elles envoyées et reçues par le routeur ?

4. Vérifier que les trois routeurs peuvent envoyer une commande ping aux interfaces
FastEthernet des deux autres routeurs.

Étape 3 : Examen des mises à jour RIPv2 en mode Simulation.


1. Passer au mode Simulation. Event List Filters est paramétré pour n’afficher que les
événements RIP.

2. Cliquer sur le bouton Auto Capture / Play. Observer la simulation. Cliquer sur OK.

3. Cliquer sur les cases de couleur dans la colonne Info de la liste Events List de tous les
événements. Examiner les informations de l’unité de données de protocole dans les
couches 3, 4 et 7 pour comprendre le processus d’échange. Examiner les détails relatifs
aux unités de données de protocole entrantes et sortantes pour comprendre le contenu des
mises à jour RIPv2.
