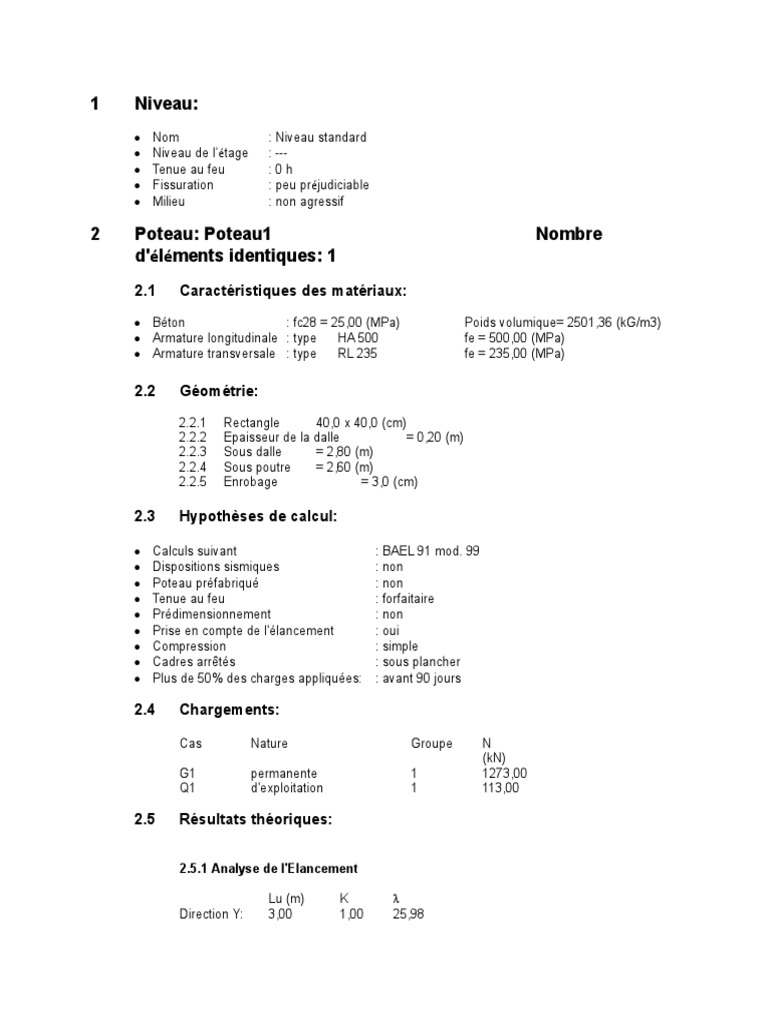

1 Niveau:

· Nom : Niveau standard

· Niveau de l’étage : ---
· Tenue au feu :0h
· Fissuration : peu préjudiciable
· Milieu : non agressif

2 Poteau: Poteau1 Nombre

d'éléments identiques: 1
2.1 Caractéristiques des matériaux:

· Béton : fc28 = 25,00 (MPa) Poids volumique= 2501,36 (kG/m3)

· Armature longitudinale : type HA 500 fe = 500,00 (MPa)
· Armature transversale : type RL 235 fe = 235,00 (MPa)

2.2 Géométrie:
2.2.1 Rectangle 40,0 x 40,0 (cm)
2.2.2 Epaisseur de la dalle = 0,20 (m)
2.2.3 Sous dalle = 2,80 (m)
2.2.4 Sous poutre = 2,60 (m)
2.2.5 Enrobage = 3,0 (cm)

2.3 Hypothèses de calcul:

· Calculs suivant : BAEL 91 mod. 99

· Dispositions sismiques : non
· Poteau préfabriqué : non
· Tenue au feu : forfaitaire
· Prédimensionnement : non
· Prise en compte de l'élancement : oui
· Compression : simple
· Cadres arrêtés : sous plancher
· Plus de 50% des charges appliquées: : avant 90 jours

2.4 Chargements:

Cas Nature Groupe N

(kN)
G1 permanente 1 1273,00
Q1 d'exploitation 1 113,00

2.5 Résultats théoriques:

2.5.1 Analyse de l'Elancement

Lu (m) K 
Direction Y: 3,00 1,00 25,98
 Direction Z: 3,00 1,00 25,98

2.5.2 Analyse détaillée

 = max (y ; z)

 = 25,98
 < 50
 = 0,85/(1+0,2*(/35)^2) = 0,70
Br = 0,14 (m2)
A= 13,57 (cm2)
Nulim = [Br*fc28/(0,9*b)+A*Fe/s] = 2271,92 (kN)

2.5.3 Ferraillage:

· Coefficients de sécurité
· global (Rd/Sd) = 1,20
· section d'acier réelle A = 13,57 (cm2)

2.6 Ferraillage:
Barres principales:
· 12 HA 500 12 l = 2,97 (m)

Armature transversale:
· 16 Cad RL 235 6 l = 1,47 (m)
e = 16*0,17 (m)
· 32 Cad RL 235 6 l = 1,05 (m)
e = 16*0,17 (m)

3 Quantitatif:
· Volume de Béton = 0,42 (m3)
· Surface de Coffrage = 4,16 (m2)

· Acier HA 500
· Poids total = 31,65 (kG)
· Densité = 76,09 (kG/m3)
· Diamètre moyen = 12,0 (mm)
· Liste par diamètres:

Diamètre Longueur Poids

(m) (kG)
12 35,64 31,65

· Acier RL 235
· Poids total = 12,72 (kG)
· Densité = 30,58 (kG/m3)
· Diamètre moyen = 6,0 (mm)
· Liste par diamètres:

Diamètre Longueur Poids

(m) (kG)
6 57,29 12,72
