Travaux Pratiques Réseaux Opérateurs: Configuration MPLS

Département Modules Réseaux Opérateurs et
R&T Accès

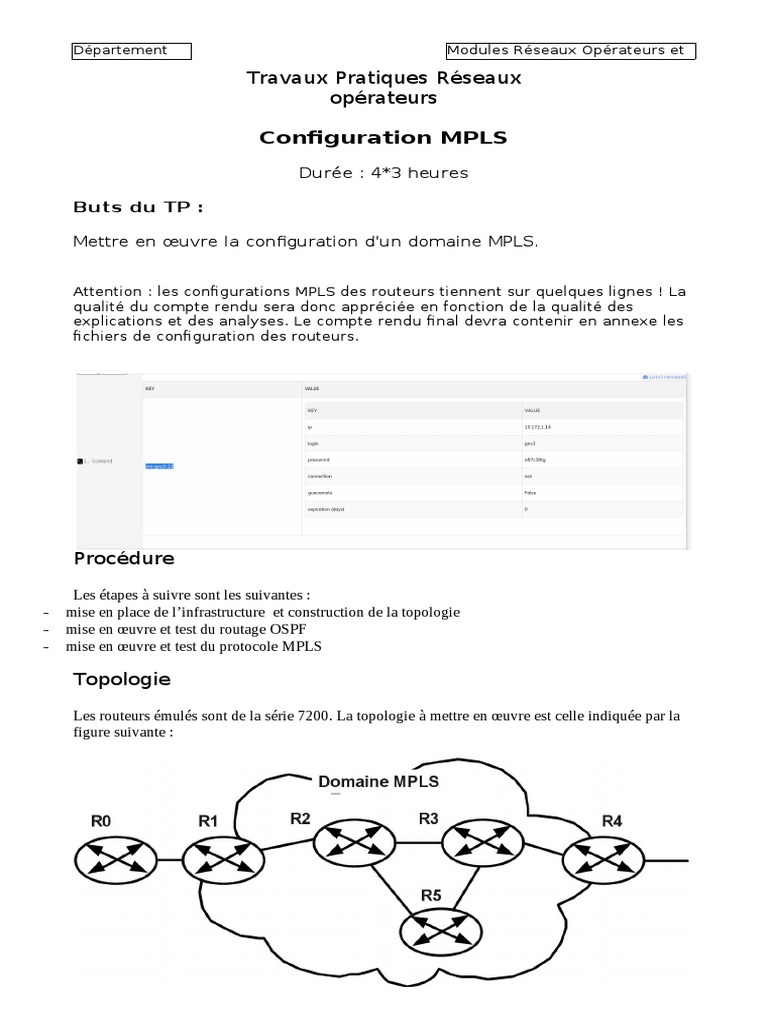

Travaux Pratiques Réseaux
opérateurs
Configuration MPLS
Durée : 4*3 heures
Buts du TP :
Mettre en œuvre la configuration d'un domaine MPLS.
Attention : les configurations MPLS des routeurs tiennent sur quelques lignes ! La
qualité du compte rendu sera donc appréciée en fonction de la qualité des
explications et des analyses. Le compte rendu final devra contenir en annexe les
fichiers de configuration des routeurs.
Procédure
Les étapes à suivre sont les suivantes :

– mise en place de l’infrastructure et construction de la topologie
– mise en œuvre et test du routage OSPF
– mise en œuvre et test du protocole MPLS
Topologie
Les routeurs émulés sont de la série 7200. La topologie à mettre en œuvre est celle indiquée par la
figure suivante :
R&T Accès
Du point de vue MPLS :

– R1 et R4 seront des Ingress/Egress LSR,
– R2, R3 et R5 sont des Core LSR.
R&T Accès
Partie 1. GNS3
GNS3 est un outil permettant de virtualiser une infrastructure réseau dans l’objectif
d’expérimentation et de test. L'avantage de cet outil est qu'il utilise de vrais systèmes
d’exploitations et notamment de vrais IOS Cisco. Par conséquent les routeurs virtualisés :
– se configurent exactement comme les vrais routeurs,
– se comportent comme de vrais routeurs du point de vue des messages échangés.
Vous lancerez GNS3 sur des machines virtuelles qui vous sont propres et importerez dans GNS3 le
projet MPLS selon la procédure indiquée ici : https://s2i.iut.uca.fr/page/documentation/gns3/
Lancer un des routeurs et connectez-vous sur son interface de configuration. Taper la commande
« CLI » permettant de visualisez la configuration qu’il a au démarrage.
Question 0. Comment procédez-vous ?
N’oubliez pas de sauvegarder régulièrement votre projet.
Nous suivons le doc sur l’intranet et nous arrivons sur le projet GNS3.
Pour voir la configuration de base du routeur nous pouvons faire clique droit et « edit
config » et nous obtenons la configuration de base du routeur.
R&T Accès
Partie 2. Plan d’adressage IP
Pour chaque routeur et chacune de ses interfaces : choisir une adresse IP et un masque.
Pour R4, il est également demandé de configurer une interface de sortie du domaine MPLS.
Question 1 : Avant de commencer la configuration des routeurs, faire le schéma de

l’infrastructure en indiquant au niveau de chaque interface son nom, son adresse IP, son
masque. Faire valider votre schéma par l’enseignant.
F1/0:
F1/0: 172.25.4.2/24 F0/1:
F0/0: 172.25.4.1/24 172.25.5.1/24
172.25.1.2/24 F0/1:
172.25.6.1/24
F0/0:
172.25.0.2/24 F0/1:
172.25.2.1/24 F0/0:
172.25.3.1/24
F0/1: F0/0:
172.25.1.1/24 172.25.5.2/24
F0/0: F0/0:
172.25.0.1/24 172.25.2.2/24 F0/1:
172.25.3.2/24
Configurer à présent les routeurs.

Vérifier que toute vos interfaces sont dans l’état « up ».
Partie 3. OSPF
3.1 Principe de fonctionnement d’OSPF
Les tables de routage IP seront configurées dynamiquement à l'aide du protocole OSPF.
Question 2.1 A quoi sert une table de routage ?
La table de routage dresse la liste des adresses IP des réseaux connus du système, notamment le
réseau local par défaut. Elle répertorie également la liste des adresses IP d'un système de passerelle
pour chaque réseau connu. Un système de passerelle permet de recevoir des paquets sortants et de les
envoyer un saut au-delà du réseau local. L'écran suivant représente une table de routage simple d'un
système résidant sur un réseau exclusivement IPv4.
R&T Accès
Question 2.2 Qu’est-ce que le routage statique ?
Le routage statique est un type de technique de routage réseau. Le routage statique n'est pas un protocole de
routage; il s'agit plutôt de la configuration et de la sélection manuelles d'un itinéraire réseau, généralement
gérées par l'administrateur réseau. Il est utilisé dans des scénarios où les paramètres du réseau et
l'environnement devraient rester constants.
Le routage statique n'est optimal que dans quelques situations. La dégradation, la latence et la congestion du
réseau sont des conséquences inévitables de la nature non flexible du routage statique car il n'y a aucun
ajustement lorsque la route principale n'est pas disponible.
Qu’est-ce que le routage dynamique ?
Le routage dynamique est une technique de mise en réseau qui fournit un routage optimal des données.
Contrairement au routage statique, le routage dynamique permet aux routeurs de sélectionner des chemins en
fonction des changements de disposition du réseau logique en temps réel. En routage dynamique, le protocole
de routage opérant sur le routeur est responsable de la création, de la maintenance et de la mise à jour de la
table de routage dynamique.
A quelle catégorie appartient OSPF ?
Il appartient au routage dynamique.
Question 2.3 Indiquer les grands principes de fonctionnement d’OSPF.
Si les routeurs connectent des réseaux en utilisant le protocole IP, la technologie OSPF (Open
Shortest Path First), pour sa part, est un protocole servant à déterminer le meilleur chemin que
peuvent emprunter des paquets pour transiter par une série de réseaux connectés.
 Convergence rapide les mises à jour sont incrémentielles

 Utilisé dans les grands réseaux (supérieur à 15 routeurs contrairement au
protocole RIP)
 OSPF utilise une notion d’aire qui permet de réduire le trafic réseau
 Les aires OSPF sont hiérarchisées, l’aire 0 est obligatoire (aire Backbone)
 Supporte le VLSM (netmask à longueur variable)
 Adresses mulitcast réservées à OSPF pour les MAJ
 Authentification possible sous OSPF
 Prends en compte les routes venant d’autres protocoles
 La métrique utilise la bande passante
 C’est un protocole ouvert
 La distance administrative est égale à 110.
R&T Accès
Question 2.4 Qu’est ce que la notion d’aire OSPF ? A quoi sert cette notion ? Combien allez-
vous définir d’aires dans le cadre de ce TP ? Pourquoi ?
Afin d'éviter de propager la totalité de la base de données des liens, on segmente l'ensemble des routeurs en
groupes connexes appelés aires, à la frontière desquels on peut procéder à des résumés. Chaque aire est
distinguée par un nombre entier positif ou nul variant de 0 à 4 294 967 295, ce nombre est parfois exprimé en
notation décimale pointée, de la même manière qu'une adresse IP. Chaque sous-réseau appartient à une seule
aire.
Nous allons définir 1 aire car on a besoin que tous les routeurs se connaissent.
3.1 Mise en œuvre d’OSPF sur les routeurs de votre topologie
Indications : on utilisera les commandes, après les avoir expliquées dans votre compte-rendu en
s'aidant par exemple de
https://www.cisco.com/c/en/us/td/docs/ios-xml/ios/iproute_ospf/configuration/xe-16/iro-xe-16-
book/iro-cfg.html
Router(config)#router ospf 1
et
Router(config-router)#network address wild-card area 0
pour cette dernière commande il faut remplacer « address » et « wild-card » par des valeurs à
déterminer.
Question 3.1 Indiquer les commandes que vous tapez sur chaque routeur. Sur un exemple
expliquer les valeurs choisies en paramètre de ces commandes.
R0(config) : router ospf 1

R0(config-router) : router-id 0.0.0.1
R0(config-router) : network 172.25.0.1 0.0.0.255 area 0


R&T Accès



Vérifier à l’aide de la commande ping que vos routeurs sont bien opérationnels. Vérifiez en
particulier que depuis R0 vous parvenez à « pinguer » les deux interfaces de R4.
Question 3.2 Donner l'état final des tables de routage (visualisation des tables de routage par
show ip route).
Pour le routeur 2 :

R&T Accès
Question 3.3 Expliquer précisément les valeurs des coûts OSPF que vous observez dans la table
de routage de R0. Pourquoi ne passe-t-on pas par R5 pour aller de R0 à R4 ?
table de R0 :
Pour calculer la valeur des coûts OSPF nous prenons la valeur entre crochet :
Pour aller dans le réseau 172.25.5.0/24 [110/22]=5
Nous ne passons par R5 car le coût est moindre.
3.2 Étude des échanges OSPF
Sauvegarder les configurations des routeurs. Éteindre tous les routeurs. Lancer une capture des
échanges de trames sur une interface reliant R1 à R2. Allumer uniquement R1 et R2. Attendre (et
vérifier) que les tables de routage soient complètes.
Question 4.1 Faire un chronogramme des échanges OSPF.
Tout d’abord les routeurs envoient un packet « hello packet » contenant mpls routeur les
informations du réseau OSPF. Il y a aussi des trames que s’envoie les routeurs entre eux contenant
leurs interfaces qui les relies.
R&T Accès
Question 4.2 Copier/coller les tables de routage
Question 4.2 Commenter les échanges (analyser le contenu des trames) en indiquant
comment ces échanges sont utilisés pour construire les tables de routage de R1 et R2.
Les routeurs envoie au début leurs descriptions aux autres.

Les routeurs vont s’envoyer des paquets lsr qui correspondent à de nouvelles informations.
En réponse à ces paquets le routeur va complétés les informations du paquets lsr et le changé en lsa.
Le routeur va confirmés la bonne réception des paquets avec le type 5.
Ici on voit un échange d’informations, le routeur transmets les interfaces de sortie à un autre routeurs pour
qu’il complète sa table.
R&T Accès
Partie 4. MPLS
4.1 Configuration MPLS des routeurs
On utilisera les commandes :

Router(config)#ip cef
Router(config-if)#mpls ip
Question 5.1 Expliquer le rôle de ces commandes.
ip cef :Active le Cisco Express Forwarding est une technologie de commutation avancée de couche 3 utilisée
principalement dans les grands réseaux centraux ou sur Internet pour améliorer les performances globales du
réseau.
mpls ip : Active le routage mpls .
Question 5.2 Expliquer pourquoi on voit apparaître ci-dessus « (config-if) ».
On est sur une interface.
Question 5.3 Va-t-on utiliser ces commandes pour R0 ? Justifier.
Non car il n’est pas dans le domaine mpls.
Question 5.4 Va-t-on utiliser la commande mpls ip pour toutes les interfaces de R1 ?
Justifier.
Faire la configuration MPLS des routeurs.
Non nous allons uniquement activer mpls sur l’interface dans le domaine mpls.
4.2 Analyse du fonctionnement de MPLS
Afficher les tables LFIB (tables de commutation MPLS). Commande :

Router#show mpls forwarding-table
Question 6.1 Copier/coller les tables LFIB dans votre compte-rendu.

R&T Accès
Faire un « ping » de R0 à destination de l'interface de sortie du domaine MPLS de R4.

Capturer la trame ICMP qui va de R0 à R4 sur chaque lien du trajet R0 à R4. Visualiser avec
Wireshark.
R&T Accès
Question 6.2 Pour chaque lien, remplir les tableaux suivants (laisser les cases vides si les champs
n’apparaissent pas) et répondre aux questions :
Trame ICMP transitant de R0 à R1 :

En-tête Ethernet En-tête MPLS En-tête IP
Champ « type » Label TTL TTL
IPv4(0x0800) X X 255
Pourquoi n’a-t-on pas d’entête MPLS ? Expliquer la valeur du champ « type » de l’en-tête
Ethernet.
Il n’y a pas d’entête MPLS car nous ne sommes pas encore dans ce réseau.

MPLS (0x8847) 17 254 254
Pourquoi a-t-on à présent une entête MPLS ? Expliquer la valeur du champ « type » de l’en-tête
Ethernet.
Nous sommes entré dans dans le domaine MPLS, le numéro correspond au type Ethernet
correspondant à MPLS(0x8847).
Expliquer comment a été positionnée la valeur du champ TTL de l’en-tête MPLS.

De quelle table LFIB vient le label MPLS ?
La valeur du champ TTL est placé en dernier dans l’entête. Le label MPLS provient de la table LFIB du
routeur 1.
Comparer les champs TTL des en-têtes IP des trame ICMP ayant transité de R0 à R1 puis de R1
à R2 ? Y a-t-il eu modification ? Pourquoi ?
Effectivement il y a eu une baisse de 1 qui est logique car nous avons faits un saut supplémentaire
donc il est normale que le TTL baisse de 1.
R&T Accès
MPLS(0x8847) 16 253 254
Expliquer comment a été positionnée la valeur du champ TTL de l’en-tête MPLS.
La valeur du champ TTL est placé en dernier dans l’entête.
Comparer les champs TTL des en-têtes IP des trame ICMP ayant transité de R1 à R2 puis de R2
à R3 ? Y a-t-il eu modification ? Pourquoi ?
Effectivement il y a une une modification le TTL de l’entête MPLS a baissé de 1 ce qui est logique car nous
avons réalisé un saut supplémentaire cependant le TTL de la trame reste à 254 car MPLS prend le relais au
niveau du TTL.
De quelle table LFIB vient le label MPLS ? Expliquer comment a été choisie la valeur de ce
label.
Le label MPLS provient de la table LFIB du routeur 2.

Ethernet(0x800) X X 252
Y a-t-il encore une en-tête MPLS ? Pourquoi ? Utiliser la table LFIB de R3 pour expliquer ce
qu’a fait R3.
Non il n’y a plus d’entête MPLS car à l’avant-dernier routeur le MPLS s’enlève pour laisser place au
réseau IP . Le routage est paramétré pour que lorsque qu’une donnée provient du réseau
172.25.4.0/24 il y « Pop tag » qui va enlevé le MPLS.
Quelle est à présent la valeur du champ TTL de l’en-tête IP. Comment R3 a-t-il positionner cette
valeur ?
R&T Accès
Le TTL a donc été mis à jour a la sortie du MPLS, le routeur va récupere le TTL du MPLS et le mettre à la
place de celui de l’IP.
4.3 Constitution des tables LFIB – protocole LDP
Éteindre les routeurs puis allumer uniquement R1, R2, R3, R5. Attendre que les tables LFIB soient
stabilisées. Donner leur état.
R&T Accès
Lancer des captures sur les liens entre les routeurs du domaine MPLS puis allumer R4. Attendre que
les tables LFIB soient stabilisées. Donner leur état.
Pour chaque routeur : quels changements observez-vous ?
R1 : Il n’y a pas de changements.
R2 : On voit qu’une ligne a été rajouté correspondant au réseau sortant du routeur R4(172.25.6.0/24).
R&T Accès
Analyser les échanges : expliquer comment l'échanges des trames LDP a permis l'évolution des
LFIB. En particulier : grâce à quels échanges a été réalisé l'ajout des lignes concernant l'interface de
sortie de R4 (il faudra identifier dans les trames les labels qui ont été rajoutés) ?
Grâce à l’envoie des trames « Hello Message » les routeurs vont s’échanger les labels. Donc le
routeur s’étant allumé le routeur relié à celui-ci lui envoie un message il réalise cette échange :
et ensuite c’est un phénomène de chaîne qui découle et donc tous les routeurs vont ensuite s’échanger
leurs labels.
Voici une trame qui transmets les interfaces à un nouveaux routeurs grâce à OSPF.
Ou pourra également suivre la même procédure pour observer et commenter l'évolution des LIB
(show mpls ldp bindings) de chaque routeur.
Ce qui change lorsque l’on reconnecte R4 c’est qu’il y a une ligne qui se rajoute pour le réseau
172.25.6.0/24 .
Et ce qui se rajoute en plus sur toute les lignes des réseau c’est cela :
R&T Accès
La valeur du tag varie en fonction des réseaux et de la destination.
Pour aller plus loin
Jusqu'ici dans ce TP les tables LFIB ont été mises à jour de façon implicite à l'aide du protocole
LDP, sur la base des tables de routage IP. Il est possible à l'administrateur du domaine MPLS de
spécifier les chemins de façon explicite. L'avantage pour l'administrateur est de pouvoir déterminer
les chemins en fonction de critère tels que encombrement du réseau, critères économiques,
commercial... C'est ce que l'on appelle faire du traffic engineering. Mettre en œuvre un chemin
déclaré de façon explicite. On pourra par exemple « forcer » le passage par R5 pour aller de R0 vers
l’interface de sortie de R4.
Pour réaliser le MPLS te il faut déjà activer les tunnels sur les interfaces passant par celui-ci avec
ces commandes notamment :
Et ensuite sur le routeur de départ donc dan notre cas c’est R1 il faut ensuite définir le tunnel pour
aller vers R4 en passant par R5 :
j’ai donc réaliser toutes ces commandes cependant le ping continuer de passer par le chemin
habituel, n’ayant pas eu le temps j’ai émis l’hypothèse que c’était un probleme de bande-passante
que j’avais mal définis.
R&T Accès
Annexe
TIB : Tag Information Base (ancienne appellation de la LIB)

LIB : Label Information Base
TSR : Tag Switch Routeur (ancienne appellation du LSR)
LSR : Label Switch Router
TFIB :Tag Forwarding Information Base (ancienne appellation de la LFIB)
LFIB :Label Forwarding Information Base
CEF: Cisco Express Forwarding
R0 :
!
!
!
!
!
!
!
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R0
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 5
no ip icmp rate-limit unreachable
!
!
ip cef
no ip domain lookup
!
!
!
!
!
!
!
!
R&T Accès
!
!
!
!
!
!
!
!
!
!
ip tcp synwait-time 5
!
!
!
!
!
interface FastEthernet0/0
ip address 172.25.0.1 255.255.255.0
duplex auto
speed auto
!
ip address 172.25.7.2 255.255.255.0
duplex auto
speed auto
!
!
router ospf 1
router-id 0.0.0.1
log-adjacency-changes
network 172.25.0.0 0.0.0.255 area 0
!
no ip http server
no ip http secure-server
ip forward-protocol nd
!
!
!
no cdp log mismatch duplex
!
!
!
!
control-plane
!
!
!
!
!
!
!
!
!
line con 0
R&T Accès
exec-timeout 0 0
privilege level 15
logging synchronous
line aux 0
exec-timeout 0 0
privilege level 15
logging synchronous
line vty 0 4
login
!
!
end
R1 :
!
!
version 12.4
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 5
ip cef
!
!
!
!
no ip domain lookup
!
mpls traffic-eng tunnels
multilink bundle-name authenticated
!
!
!
!
!
!
!
!
!
!
!
!
R&T Accès
!
!
!
!
!
!
!
!
!
archive
log config
hidekeys
!
!
!
!
!
!
!
!
interface Loopback0
no ip address
!
interface Tunnel1
ip unnumbered Loopback0
no ip route-cache cef
tunnel destination 172.25.6.1
tunnel mode mpls traffic-eng
tunnel mpls traffic-eng autoroute announce
tunnel mpls traffic-eng priority 7 7
tunnel mpls traffic-eng bandwidth 10
tunnel mpls traffic-eng path-option 1 explicit name WAY1
no routing dynamic
!
ip address 172.25.0.2 255.255.255.0
duplex auto
speed auto
!
bandwidth 256
ip address 172.25.1.1 255.255.255.0
duplex auto
speed auto
mpls ip
ip rsvp bandwidth 100 100
!
router ospf 1
router-id 1.1.1.1
network 172.25.0.0 0.0.0.255 area 0
network 172.25.1.0 0.0.0.255 area 0
R&T Accès
!
!
!
no ip http server
!
ip explicit-path name WAY1 enable
next-address 172.25.1.2
index 4 next-address 172.25.3.1
!
!
!
!
!
!
!
control-plane
!
!
!
!
!
!
!
!
!
!
gatekeeper
shutdown
!
!
line con 0
exec-timeout 0 0
privilege level 15
logging synchronous
line aux 0
exec-timeout 0 0
privilege level 15
logging synchronous
line vty 0 4
login
!
!
end
R2 :
!
R&T Accès
!
version 12.4
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 5
ip cef
!
!
!
!
no ip domain lookup
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
archive
log config
hidekeys
!
!
!
!
!
R&T Accès
!
!
!
bandwidth 256
ip address 172.25.1.2 255.255.255.0
duplex auto
speed auto
mpls ip
!
bandwidth 256
ip address 172.25.2.1 255.255.255.0
duplex auto
speed auto
mpls ip
!
ip address 172.25.4.1 255.255.255.0
duplex auto
speed auto
mpls ip
!
router ospf 1
router-id 2.2.2.2
network 172.25.1.0 0.0.0.255 area 0
network 172.25.2.0 0.0.0.255 area 0
network 172.25.4.0 0.0.0.255 area 0
!
!
!
no ip http server
!
!
!
!
!
!
!
control-plane
!
!
!
!
!
!
R&T Accès
!
!
!
!
gatekeeper
shutdown
!
!
line con 0
exec-timeout 0 0
privilege level 15
logging synchronous
line aux 0
exec-timeout 0 0
privilege level 15
logging synchronous
line vty 0 4
login
!
!
end
R5 :
!
!
!
version 12.4
!
hostname R5
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 5
ip cef
!
!
!
!
no ip domain lookup
!
!
!
R&T Accès
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
archive
log config
hidekeys
!
!
!
!
!
!
!
!
bandwidth 256
ip address 172.25.2.2 255.255.255.0
duplex auto
speed auto
mpls ip
!
bandwidth 256
ip address 172.25.3.2 255.255.255.0
duplex auto
speed auto
mpls ip
!
router ospf 1
router-id 5.5.5.5
network 172.25.2.0 0.0.0.255 area 0
network 172.25.3.0 0.0.0.255 area 0
R&T Accès
!
!
!
no ip http server
!
!
!
!
!
!
!
control-plane
!
!
!
!
!
!
!
!
!
!
gatekeeper
shutdown
!
!
line con 0
exec-timeout 0 0
privilege level 15
logging synchronous
line aux 0
exec-timeout 0 0
privilege level 15
logging synchronous
line vty 0 4
login
!
!
end
R3 :
!
!
!
version 12.4
R&T Accès
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 5
ip cef
!
!
!
!
no ip domain lookup
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
archive
log config
hidekeys
!
!
!
!
!
!
!
!
bandwidth 256
R&T Accès
ip address 172.25.3.1 255.255.255.0
duplex auto
speed auto
mpls ip
!
bandwidth 256
ip address 172.25.5.1 255.255.255.0
duplex auto
speed auto
mpls ip
!
ip address 172.25.4.2 255.255.255.0
duplex auto
speed auto
mpls ip
!
router ospf 1
router-id 3.3.3.3
network 172.25.3.0 0.0.0.255 area 0
network 172.25.4.0 0.0.0.255 area 0
network 172.25.5.0 0.0.0.255 area 0
!
!
!
no ip http server
!
!
!
!
!
!
!
control-plane
!
!
!
!
!
!
!
!
!
!
gatekeeper
R&T Accès
shutdown
!
!
line con 0
exec-timeout 0 0
privilege level 15
logging synchronous
line aux 0
exec-timeout 0 0
privilege level 15
logging synchronous
line vty 0 4
login
!
!
end
R4 :
!
!
!
version 12.4
!
hostname R4
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 5
!
!
ip cef
no ip domain lookup
!
!
!
!
!
!
!
!
!
!
!
R&T Accès
!
!
!
!
!
!
!
!
!
!
!
!
bandwidth 256
ip address 172.25.5.2 255.255.255.0
duplex auto
speed auto
mpls ip
!
ip address 172.25.6.1 255.255.255.0
duplex auto
speed auto
!
!
router ospf 1
router-id 4.4.4.4
network 172.25.5.0 0.0.0.255 area 0
network 172.25.6.0 0.0.0.255 area 0
!
no ip http server
!
!
!
!
!
!
!
control-plane
!
!
!
!
!
!
!
!
R&T Accès
!
line con 0
exec-timeout 0 0
privilege level 15
logging synchronous
line aux 0
exec-timeout 0 0
privilege level 15
logging synchronous
line vty 0 4
login
!
!
end

Travaux Pratiques Réseaux Opérateurs: Configuration MPLS

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Travaux Pratiques Réseaux Opérateurs: Configuration MPLS

Transféré par

Droits d'auteur :

Formats disponibles

Département Modules Réseaux Opérateurs et

Durée : 4*3 heures

Mettre en œuvre la configuration d'un domaine MPLS.

Les étapes à suivre sont les suivantes :

Du point de vue MPLS :

Question 0. Comment procédez-vous ?

N’oubliez pas de sauvegarder régulièrement votre projet.

Question 1 : Avant de commencer la configuration des routeurs, faire le schéma de

Configurer à présent les routeurs.

3.1 Principe de fonctionnement d’OSPF

Les tables de routage IP seront configurées dynamiquement à l'aide du protocole OSPF.

Question 2.1 A quoi sert une table de routage ?

Question 2.2 Qu’est-ce que le routage statique ?

Qu’est-ce que le routage dynamique ?

A quelle catégorie appartient OSPF ?

Il appartient au routage dynamique.

Question 2.3 Indiquer les grands principes de fonctionnement d’OSPF.

 Convergence rapide les mises à jour sont incrémentielles

3.1 Mise en œuvre d’OSPF sur les routeurs de votre topologie

R0(config) : router ospf 1

R1(config) : router ospf 1

R2(config) : router ospf 1

R3(config) : router ospf 1

R4(config) : router ospf 1

R5(config) : router ospf 1

Pour le routeur 2 :

Nous ne passons par R5 car le coût est moindre.

3.2 Étude des échanges OSPF

Question 4.1 Faire un chronogramme des échanges OSPF.

Question 4.2 Copier/coller les tables de routage

Les routeurs envoie au début leurs descriptions aux autres.

4.1 Configuration MPLS des routeurs

On utilisera les commandes :

Question 5.1 Expliquer le rôle de ces commandes.

Question 5.2 Expliquer pourquoi on voit apparaître ci-dessus « (config-if) ».

On est sur une interface.

Question 5.3 Va-t-on utiliser ces commandes pour R0 ? Justifier.

Non car il n’est pas dans le domaine mpls.

Faire la configuration MPLS des routeurs.

4.2 Analyse du fonctionnement de MPLS

Afficher les tables LFIB (tables de commutation MPLS). Commande :

Question 6.1 Copier/coller les tables LFIB dans votre compte-rendu.

Faire un « ping » de R0 à destination de l'interface de sortie du domaine MPLS de R4.

Trame ICMP transitant de R0 à R1 :

Trame ICMP transitant de R1 à R2 :

Expliquer comment a été positionnée la valeur du champ TTL de l’en-tête MPLS.

Expliquer comment a été positionnée la valeur du champ TTL de l’en-tête MPLS.

La valeur du champ TTL est placé en dernier dans l’entête.

Le label MPLS provient de la table LFIB du routeur 2.

Trame ICMP transitant de R3 à R4 :

4.3 Constitution des tables LFIB – protocole LDP

Pour chaque routeur : quels changements observez-vous ?

R1 : Il n’y a pas de changements.

La valeur du tag varie en fonction des réseaux et de la destination.

Pour aller plus loin

TIB : Tag Information Base (ancienne appellation de la LIB)

Vous aimerez peut-être aussi
