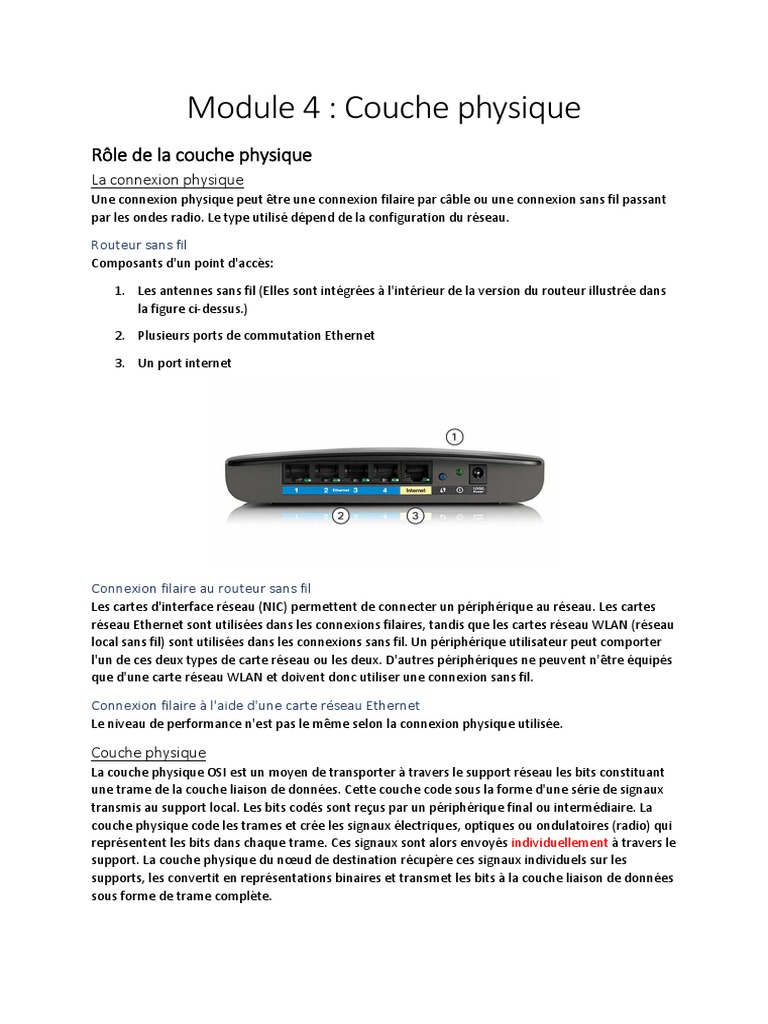

Module 4 : Couche physique

Rôle de la couche physique

La connexion physique
Une connexion physique peut être une connexion filaire par câble ou une connexion sans fil passant
par les ondes radio. Le type utilisé dépend de la configuration du réseau.

Routeur sans fil

Composants d'un point d'accès:

1. Les antennes sans fil (Elles sont intégrées à l'intérieur de la version du routeur illustrée dans
la figure ci-dessus.)

2. Plusieurs ports de commutation Ethernet

3. Un port internet

Connexion filaire au routeur sans fil

Les cartes d'interface réseau (NIC) permettent de connecter un périphérique au réseau. Les cartes
réseau Ethernet sont utilisées dans les connexions filaires, tandis que les cartes réseau WLAN (réseau
local sans fil) sont utilisées dans les connexions sans fil. Un périphérique utilisateur peut comporter
l'un de ces deux types de carte réseau ou les deux. D'autres périphériques ne peuvent n'être équipés
que d'une carte réseau WLAN et doivent donc utiliser une connexion sans fil.

Connexion filaire à l'aide d'une carte réseau Ethernet

Le niveau de performance n'est pas le même selon la connexion physique utilisée.

Couche physique
La couche physique OSI est un moyen de transporter à travers le support réseau les bits constituant
une trame de la couche liaison de données. Cette couche code sous la forme d'une série de signaux
transmis au support local. Les bits codés sont reçus par un périphérique final ou intermédiaire. La
couche physique code les trames et crée les signaux électriques, optiques ou ondulatoires (radio) qui
représentent les bits dans chaque trame. Ces signaux sont alors envoyés individuellement à travers le
support. La couche physique du nœud de destination récupère ces signaux individuels sur les
supports, les convertit en représentations binaires et transmet les bits à la couche liaison de données
sous forme de trame complète.
Caractéristiques de la couche physique
Normes de la couche physique
La couche physique est constituée de circuits électroniques, de supports et de connecteurs
développés par des ingénieurs, donc les normes de ces matériels sont définies par les
organisations d'inISO (International Standards Organization).

Les normes de couche physique couvrent trois domaines fonctionnels:

 Composants physiques

 codage

 Signalisation

Composants physiques
Il s’agit des composants électroniques, des supports et des connecteurs qui transmettent les signaux
représentant les bits et sont tous spécifiés dans des normes associées à la couche physique.

Codage
Le codage est une méthode permettant de convertir un flux de bits de données en un « code »
prédéfini (groupement de bit utilisés pour fournir un modèle pouvant être reconnu à la fois par
l'expéditeur et le récepteur). Par exemple, le codage Manchester représente un bit 0 par une baisse
de tension et un bit 1 par une hausse de tension.
Signalisation
Ce sont les signaux électriques, optiques ou sans fil qui représentent le 1 et le 0 sur le support. La
méthode de représentation des bits est appelée méthode de signalisation. Les normes de couche
physique doivent définir le type de signal représentant un 1 et celui représentant un 0. Il peut s'agir
d'un changement de niveau du signal électrique ou de l'impulsion optique.

Signal électrique par câble de cuivre

Impulsions de lumière sur un câble à fibres optiques

Signaux micro-ondes sans fil

Bande passante
La bande passante est la capacité d'un support à transporter des données. La bande passante
numérique mesure la quantité d'informations pouvant circuler d'un emplacement à un autre
pendant une période donnée. La bande passante est habituellement exprimée en kilobits par
seconde (kbit/s), en mégabits par seconde (Mbit/s) ou en gigabits par seconde (Gbit/s).
Facteurs déterminant la bande passante d’un réseau
 Propriétés des supports physiques

 Technologies choisies pour signaliser et détecter les signaux réseau

Terminologie de la bande passante

Latence
La latence désigne le temps nécessaire (délais inclus) aux données pour voyager d'un point A à un
point B. Dans un interréseau ou un réseau à segments multiples, le débit ne peut pas être plus rapide
que la liaison la plus lente du chemin menant de la source à la destination, il suffit donc d'un
segment dans le chemin de transmission avec un débit faible pour ralentir le débit de l'ensemble du
réseau.

Débit
Le débit est la mesure du transfert de bits pendant une période donnée. Le débit est généralement
inférieur à la bande passante, il existe trois facteurs qui ont une influence sur le débit:

 la quantité de trafic;

 le type de trafic;

 la latence créée par le nombre de périphériques réseau rencontrés entre la source et la

destination.

Débit applicatif
Le débit applicatif mesure les données utilisables transférées sur une période donnée. Le débit
applicatif correspond donc au débit moins la surcharge de trafic (établissement de sessions, accusés
de réception, encapsulation et les bits retransmis).

Exemple de résultats d’un test de débit

Câblage en cuivre
Caractéristiques du câblage en cuivre
Les données sont transmises sur les câbles en cuivre sous forme d'impulsions électriques. Mais, plus
le signal voyage longtemps, plus il se détériore (l’atténuation du signal). Pour cette raison, tous les
supports en cuivre sont soumis à des restrictions de distance strictes spécifiées par les normes de
guidage.

La durée et la tension des impulsions électriques sont également susceptibles de subir des
interférences de deux sources:

 Interférences électromagnétiques (EMI) ou interférences radioélectriques (RFI) - les signaux

électromagnétiques et radioélectriques peuvent déformer et détériorer les signaux de
données transportés par les supports en cuivre. Les sources potentielles d'interférences EMI
et RFI sont notamment les ondes radio et les appareils électromagnétiques.

 Diaphonie - Lorsqu'un courant électrique circule dans un câble, il crée un petit champ
magnétique circulaire autour du câble qui peut être capté par le fil adjacent, ce qui cause une
perturbation

Pour contrer les effets négatifs des perturbations électromagnétiques et radioélectriques, certains
types de câbles en cuivre sont entourés d'un blindage métallique et nécessitent des connexions de
mise à la terre appropriées. Pour contrer les effets négatifs de la diaphonie, certains types de câbles
en cuivre utilisent des paires de fils opposés torsadés qui annulent la perturbation.

Il existe aussi d’autres moyens de limiter la sensibilité des câbles aux perturbations

 en sélectionnant le type ou la catégorie de câble la mieux adaptée à un environnement

réseau spécifique;
 en concevant une infrastructure de câblage évitant les sources d'interférences connues et
potentielles dans la structure du bâtiment;
 en utilisant des techniques de câblage respectant les règles de manipulation et de
terminaison des câbles.
Les types de câblage en cuivre

Câble à paires torsadées non blindées (UTP)

Ils sont terminés par des connecteurs RJ-45 et sont utilisés pour relier des hôtes aux périphériques
intermédiaires (commutateurs et routeurs). Chaque câble UTP se compose de quatre paires de fils à
code couleur qui ont été torsadés, puis placés dans une gaine en plastique souple qui les protège des
dégâts matériels mineurs. Le fait de torsader les fils permet de limiter les interférences causées par
les signaux d'autres fils.

Câble à paires torsadées blindées (STP)

Ils sont aussi terminés par des connecteurs RJ-45. Ils utilisent des techniques de blindage (pour les
interférences électromagnétiques et radioélectriques) et des torsades (pour la diaphonie). Ils sont
terminés par des connecteurs de données STP blindés spécifiques. Si le câble n'est pas correctement
mis à la terre, le blindage peut agir comme une antenne et capter des signaux parasites.
Câble coaxial
Il contient deux conducteurs qui partagent le même axe (coaxial). Il est composé des éléments
suivants:

1. Un conducteur en cuivre utilisé pour transmettre les signaux électroniques.

2. Une couche d'isolant plastique souple entoure un conducteur en cuivre.

3. Sur ce matériau isolant, une torsade de cuivre ou une feuille métallique constitue le second
fil du circuit et fait office de protection pour le conducteur intérieur. Cette seconde couche,
ou blindage, réduit également les interférences électromagnétiques externes.

4. Le câble dans son entier est ensuite entouré d'une gaine afin d'empêcher tout dégât matériel
mineur.

4 3 2
1
Différents types de connecteurs sont utilisés avec un câble coaxial. Les connecteurs Bayonet Neill—
Concelman (BNC), de type N et de type F sont des exemples.

Utilisation des câbles coaxiaux

 Installations sans fil - les câbles coaxiaux relient les antennes aux périphériques sans fil. Le
câble coaxial transporte de l'énergie en radiofréquence (RF) entre les antennes et
l'équipement radio.

 Installations de câbles Internet - les fournisseurs de service par câble offrent une connexion
Internet à leurs clients en remplaçant des sections du câble coaxial et en supportant des
éléments d'amplification par du câble à fibre optique. Toutefois, le câblage à l'intérieur des
locaux des clients reste coaxial.

Câblage à paires torsadées non blindées (UTP)

Propriétés du câblage à paires torsadées non blindées
Le câble UTP n'utilise pas de blindage pour contrer les effets des perturbations électromagnétiques
et radioélectriques. Mais il est possible de limiter les effets négatifs:

 Annulation- En associant les fils du circuit, lorsque deux fils d'un circuit électrique sont
proches l'un de l'autre, leurs champs magnétiques sont l'exact opposé l'un de l'autre. Par
conséquent, les deux champs magnétiques s'annulent et annulent également tous les
signaux extérieurs d'EMI et de RFI.

 Variation du nombre de torsades par paire de fils - Pour renforcer l'effet d'annulation, les
concepteurs utilisent un nombre différent de torsades pour chaque paire de fils d'un câble.
Le câble UTP doit respecter des caractéristiques précises qui définissent le nombre de
torsades autorisées par mètre (3,28 pieds) de câble. Chaque couleur de paire présente un
nombre de torsades différent.

Normes de câblage et connecteurs UTP

Certains des éléments définis sont les suivants :

-Types de câbles

-Les longueurs de câbles

-Connecteurs

-Terminaison du câble
-Les méthodes de test des câbles

Les câbles sont placés dans des catégories en fonction de leur capacité à prendre en charge des
débits supérieurs de bande passante. Par exemple, un câble de catégorie 5 est généralement utilisé
dans les installations Fast Ethernet 100BASE-TX. Les autres catégories comprennent le câble de
catégorie 5 amélioré, la catégorie 6 et la catégorie 6a.

Connecteurs UTP RJ-45

Prises UTP RJ-45

Câble UTP mal raccordé

Cette figure montre un exemple de câble UTP mal terminé. Ce mauvais connecteur a des fils qui sont
exposés, non torsadés, et pas entièrement recouverts par la gaine.

Câble UTP correctement raccordé

Cette photo montre un câble UTP correctement terminé. C'est un bon connecteur avec des fils qui ne
sont pas torsadés, mais seulement dans la mesure nécessaire pour fixer le connecteur.

Câbles UTP droits et croisés

Les principaux types de câbles obtenus en utilisant des conventions de câblage spécifiques sont les
suivants :

 Câble Ethernet droit - type de câble réseau le plus courant. Il est généralement utilisé pour
connecter un hôte à un commutateur et un commutateur à un routeur.

 Câble Ethernet croisé - câble peu utilisé permettant de relier des périphériques de même
nature (routeur à routeur par ex).

T568A and T568B Standards SAVOIR PAR COEUR

Câblage à fibre optique
Propriétés de la fibre optique
Les câbles à fibre optique transmettent les données sur de plus longues distances et avec une bande
passante plus large que n'importe quel autre support réseau. Ils peuvent transmettre des signaux
avec moins d'atténuation et sont entièrement protégés des perturbations électromagnétiques et
radioélectriques. La fibre optique est couramment utilisée pour relier des périphériques réseau. La
fibre optique est un fil en verre pur et transparent, à la fois flexible et très fin. Son diamètre à peu
près le même que celui d'un cheveu humain. Les bits sont codés sous forme d'impulsions lumineuses.
Le câble à fibre optique se comporte comme un guide d'ondes ou un « tuyau lumineux » pour
transmettre la lumière entre les deux extrémités avec une faible perte de signal.

Types de supports en fibre optique

Fibre optique monomode (SMF)
La fibre monomode (SMF): se compose d'un très petit noyau et utilise une technologie laser coûteuse
pour envoyer un seul rayon de lumière. Elle est répandue dans les réseaux longue distance (plusieurs
centaines de kilomètres), tels que ceux nécessaires pour les applications de téléphonie et de
télévision par câble longue distance.

Fibre optique multimode (MMF)

Elle se compose d'un noyau plus important et utilise des émetteurs à voyant moins coûteux pour
envoyer des impulsions lumineuses. Plus précisément, la lumière d'une LED entre dans la fibre
multimode sous différents angles. Elle est généralement utilisée dans les réseaux locaux, car elle
permet l'utilisation de LED, dont le coût est faible. Elle fournit une bande passante allant jusqu'à 10
Gbit/s sur des liaisons pouvant atteindre 550 mètres de long.
Une différence notable entre la fibre multimode et la fibre monomode est que la MMF a une plus
grande dispersion que SMF. C'est pourquoi MMF ne peut voyager que jusqu'à 500 mètres avant la
perte de signal (une dispersion accrue signifie une perte accrue de puissance du signal).

Utilisation du câblage à fibre optique

 Les réseaux d'entreprise

 La technologie FTTH (fiber to the home ou fibre optique jusqu'au domicile)- Cette
technologie est utilisée pour fournir des services haut débit disponibles en permanence aux
particuliers et aux petites entreprises.

 Les réseaux longue distance- Les câbles à fibre optique sont utilisés par les fournisseurs de
services pour relier les pays et les villes.

 Les réseaux sous-marins- Des câbles spéciaux sont utilisés pour fournir des solutions haut
débit et haute capacité fiables, capables de survivre dans des environnements sous-marins
difficiles jusqu'à des distances transocéaniques.

Connecteurs à fibre optique

Connecteur ST (Staight-Tip)
Connecteur SC (Subscriber Connector)

Connecteurs LC (Lucent Connector) unidirectionnels

Connecteurs LC (Lucent Connector) bidirectionnels

Cordons de brassage de fibre
Ils sont nécessaires pour interconnecter des périphériques d'infrastructure. Une gaine jaune est
utilisée pour les câbles à fibre optique monomodes et une gaine orange (ou aqua) pour les câbles
multimodes.

Câble de brassage multimode SC-SC

Câble de brassage monomode LC-LC

Câble de brassage multimode ST-LC

Câble de brassage monomode SC-ST

Fibre ou cuivre : tableau récapitulatif

Supports sans fil
Propriétés des supports sans fil
Les supports sans fil transportent à l'aide de fréquences radio et micro-ondes des signaux
électromagnétiques qui représentent les chiffres binaires des communications de données. La
connexion sans fil est désormais la principale façon dont les utilisateurs se connectent aux réseaux
domestiques et d'entreprise.

Limites du sans-fil
 La zone de couverture - Certains matériaux de construction utilisés dans les bâtiments et
structures, ainsi que le terrain local, limitent la couverture effective.

 Les interférences -La transmission sans fil peut être perturbée par des appareils comme les
téléphones fixes sans fil, certains types d'éclairages fluorescents, les fours à micro-ondes et
d'autres communications sans fil.

 La sécurité - la connexion à un réseau sans fil ne nécessite aucun accès physique à un

support. Par conséquent, les périphériques et les utilisateurs non autorisés à accéder au
réseau peuvent quand même accéder à la transmission. La sécurité du réseau est un
composant essentiel de l'administration des réseaux sans fil.

 Le support partagé - Un seul périphérique peut envoyer ou recevoir des données à la fois
(mode semi-duplex). Le support sans fil est partagé entre tous les utilisateurs sans fil. Plus le
nombre d'utilisateurs ayant besoin d'accéder simultanément au réseau local sans fil est
grand, moins il y a de bande passante disponible pour chacun d'entre eux.

Types de supports sans fil

Normes sans-fil
 Wi-Fi (IEEE 802.11) -La technologie sans fil LAN (WLAN) est généralement appelée Wi-Fi. Le
WLAN utilise un protocole basé sur la contention connu sous le nom d'accès multiple par
détection de porteuse et prévention des collisions (CSMA/CA). La carte réseau sans fil doit
commencer par écouter avant d'émettre afin de déterminer si la canal radio est libre. Si un
autre périphérique sans fil est en train d'émettre, la carte réseau doit alors attendre que le
canal soit libre. Wi-Fi est une marque commerciale de la Wi-Fi Alliance. Le Wi-Fi est utilisé
avec des appareils WLAN certifiés basés sur les normes IEEE 802.11.

 Bluetooth (IEEE 802.15) - Il s'agit d'une norme de réseau personnel sans fil (WPAN),
communément appelée «Bluetooth». Il utilise un processus d'appariement de dispositifs
pour communiquer sur des distances allant de 1 à 100 mètres.

 WiMAX (IEEE 802:16) - La technologie d'accès couramment appelée WiMAX (Worldwide

Interoperability for Microwave Access) utilise une topologie point-à-multipoint pour fournir
un accès à large bande sans fil.

 Zigbee (IEEE 802.15.4) - Zigbee est une spécification utilisée pour les communications à faible
débit de données et de faible puissance. Il est destiné aux applications nécessitant une
courte portée, des débits de données faibles et une longue durée de vie de la batterie.
Zigbee est généralement utilisé pour les environnements industriels et Internet des objets
(IoT) tels que les commutateurs lumineux sans fil et la collecte de données sur les dispositifs
médicaux.
LAN sans fil
Un réseau local sans fil exige les périphériques réseau suivants:

 Point d'accès sans fil - concentre les signaux sans fil des utilisateurs et se connecte à
l'infrastructure réseau en cuivre existante, telle qu'Ethernet. Les routeurs sans fil
domestiques et pour petite entreprise intègrent, dans un seul appareil, les fonctions d'un
routeur, d'un commutateur et d'un point d'accès.

 Adaptateurs de carte réseau sans fil - Ils offrent une capacité de communication sans fil aux
hôtes du réseau.
