NF EN 1993 1-1

Structure acier

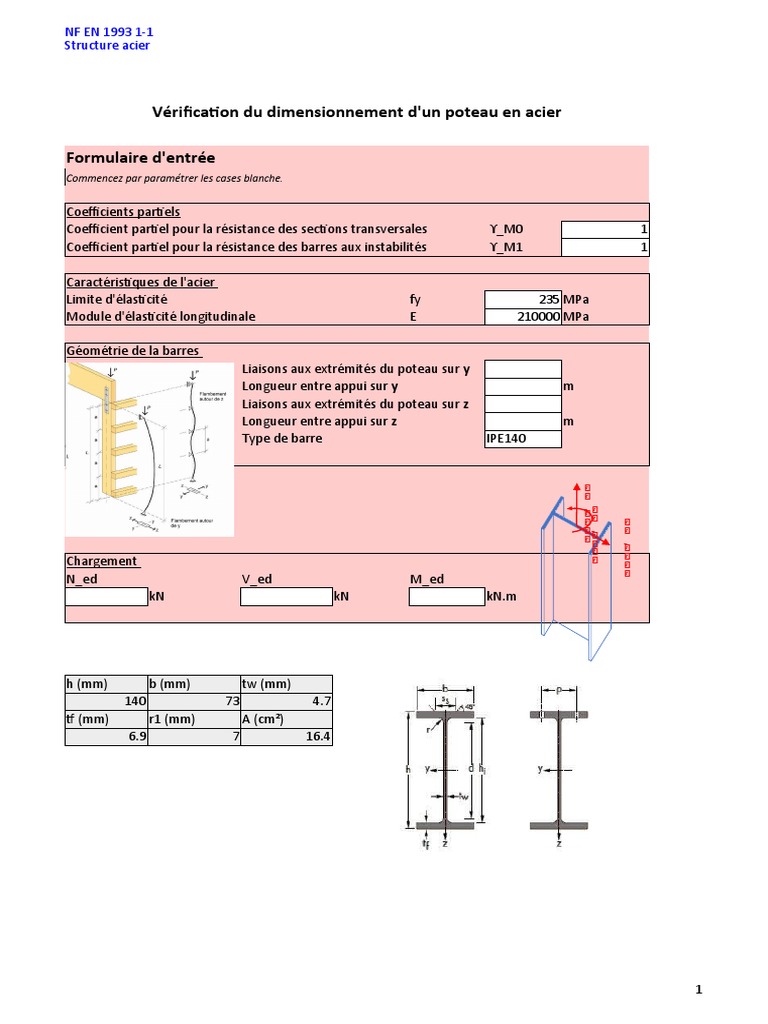

Vérification du dimensionnement d'un poteau en acier

Formulaire d'entrée
Commencez par paramétrer les cases blanche.

Coefficients partiels
Coefficient partiel pour la résistance des sections transversales ϒ_M0 1
Coefficient partiel pour la résistance des barres aux instabilités ϒ_M1 1

Caractéristiques de l'acier
Limite d'élasticité fy 235 MPa
Module d'élasticité longitudinale E 210000 MPa

Géométrie de la barres
Liaisons aux extrémités du poteau sur y
Longueur entre appui sur y m
Liaisons aux extrémités du poteau sur z
Longueur entre appui sur z m
Type de barre IPE140

�
�
_
��
�� �
�_ �
�� _
� �
� �
Chargement � �
�
N_ed V_ed M_ed
kN kN kN.m

h (mm) b (mm) tw (mm)

140 73 4.7
tf (mm) r1 (mm) A (cm²)
6.9 7 16.4

1
NF EN 1993 1-1
Structure acier

Résultats

Section de Classe 0
Classe de l'âme Classe de la semelle
Classe 0 Classe 0

Vérification compression simple

Résistance de calcul 385.4 kN ✔️

Vérification compression avec flambement

Axe fort y-y
Résistance de calcul kN
Axe faible z-z
Résistance de calcul kN

Vérification cisaillement (effort parallèle à l'âme)

Résistance de calcul 103.66 kN ✔️

Résistance section
Contrainte normale maximale 0.00 Mpa ✔️

𝑦 𝑦

𝑥
𝑥

𝑧
𝑧

2
NF EN 1993 1-1
Structure acier

Vérification du dimensionnement d'une poutre en acier

Formulaire d'entrée
Commencez par paramétrer les cases blanche. Les valeurs conseillées sont déjà remplies

Coefficients partiels
Coefficient partiel pour la résistance des sections transversales ϒ_M0 1
Coefficient partiel pour la résistance des barres aux instabilités ϒ_M1 1

Caractéristiques de l'acier
Coefficient de Poisson υ 0.31
Limite d'élasticité fy 235 MPa
Module d'élasticité longitudinale E 210000 MPa

Géométrie de la barres
Longueur entre appui m
Type de barre

Conditions d'appuis

1 2 1 2 1 2

Chargement

𝐹 𝑝 𝑝_1

Efforts internes (possible d'ajouter un effort normal additionnel)

N_ed V_ed M1
kN - kN - kN.m

M_ed M2
- kN.m - kN.m

h (mm) b (mm) tw (mm)

tf (mm) r1 (mm) A (cm²)

3
NF EN 1993 1-1
Structure acier

Résultats

Classe de l'âme Classe de la semelle

Vérification flexion simple ELU

Moment résistant de calcul Kn.m

Effort résistant de calcul kN

�
�
_
�
�
��
��
_
�
�
�
�
Vérification flexion composée (flexion uni-axiale)
A l'ELU
Pas de flexion
Moment résistant plastique de calcul composée kN.m

�
� �
� _
_ �
� �
� �
� �
�

Vérification déversement
Moment critique de déversement kN

4
NF EN 1993 1-1
Structure acier

5
NF EN 1993 1-1
Structure acier

6
 1 2 3
Masse Aire
Type de profilé G (kg/ml) S (cm2)
IPE80 6 7.64
IPE100 8.1 10.3
IPE120 10.4 13.2
IPE140 12.9 16.4
IPE160 15.8 20.1
IPE180 18.8 23.9
IPE200 22.4 28.5
IPE220 26.2 33.4
IPE240 30.7 39.12
IPE270 36.1 45.94
IPE300 42.2 53.81
IPE330 49.1 62.61
IPE360 57.1 72.73
IPE400 66.3 84.46
IPE450 77.6 98.82
IPE500 90.7 115.5
IPE550 106 134.4
IPE600 122 156
HEA100 16.7 0.562
HEA120 19.9 0.677
HEA140 24.7 0.794
HEA160 30.4 0.896
HEA180 35.5 1.02
HEA200 42.3 1.14
HEA220 50.5 1.26
HEA240 60.3 1.37
HEA260 68.2 1.48
HEA280 76.4 1.6
HEA300 88.3 1.72
HEA320 97.6 1.76
HEA340 105 1.79
HEA360 112 1.83
HEA400 125 1.91
HEA450 140 2.01
HEA500 155 2.11
HEA550 166 2.21
HEA600 178 2.31
HEA650 190 2.41
HEA700 204 2.5
HEA800 224 2.7
HEA900 252 2.9
HEA1000 272 3.1
HEB100 20.4 0.567
HEB120 26.7 0.686
HEB140 33.7 0.805
HEB160 42.6 0.918
HEB180 51.2 1.03
HEB200 61.3 1.15
HEB220 71.5 1.27
HEB240 83.2 1.38
HEB260 93 1.5
HEB280 103 1.62
HEB300 117 1.73

Type de profilé Masse Aire

G (kg/ml) S (cm2)
UPN80 8.65 11
UPN100 10.6 13.5
UPN120 13.4 17
UPN140 16 20.4
UPN160 18.8 24
UPN180 22 28
UPN200 25.3 32.2
UPN220 29.4 37.4
UPN240 33.2 42.3
UPN260 37.9 48.3
UPN280 41.8 53.3
UPN300 46.2 58.8
UPN320 59.5 75.8
UPN350 60.6 77.3
UPN380 63.1 80.4
UPN400 71.8 91.5
UPE80 7.9 10.1
UPE100 9.8 12.5
UPE120 12.1 15.4
UPE140 14.4 18.4
UPE160 17 21.7
UPE180 19.7 25.1
UPE200 22.8 29
UPE220 26.6 33.9
UPE240 30.2 38.5
UPE270 35.2 44.8
UPE300 44.4 56.6
UPE330 53.2 67.8
UPE360 61.2 77.9
UPE400 72.1 91.9

Type de profilé Masse Aire

G (kg/ml) S (cm2)
TUBE-C-40*40*3 3.3 4.20823001646924
TUBE-C-50*50*3 4.25 5.40823001646924
TUBE-C-60*60*3 5.19 6.60823001646924
TUBE-C-70*70*3 6.13 7.80823001646924
TUBE-C-80*80*3 7.07 9.00823001646925
TUBE-C-90*90*3 8.01 10.2082300164692
TUBE-C-100*100*3 8.96 11.4082300164692
TUBE-C-120*120*3 10.84 13.8082300164692
TUBE-C-120*120*4 14.25 18.1479644737231
TUBE-C-140*140*4 16.76 21.3479644737231
TUBE-C-150*150*4 18.01 22.9479644737231
TUBE-C-160*160*4 19.27 24.5479644737231
TUBE-C-180*180*5 26.97 34.3561944901923

Type de profilé Masse Surface

G (kg/ml) m²/ml
L40*4 2.42 0.155
L50*5 3.77 0.194
L60*6 5.42 0.233
L70*7 7.38 0.272
L80*8 9.66 0.311
L90*9 12.8189197772485 0.351

bi-encastré
bi-articulé
encastré / artciculé
encastré d'un seule côté

235
275
355
420
460

Appuis simples
Double encastrement
Console
Charge ponctuelle centrée
Charge uniformément répartie
Charge triangulaire
 4 5
Dimensions
h (mm) b (mm)
80 46
100 55
120 64
140 73
160 82
180 91
200 100
220 110
240 120
270 135
300 150
330 160
360 170
400 180
450 190
500 200
550 210
600 220
96 100
114 120
133 140
152 160
171 180
190 200
210 220
230 240
250 260
270 280
290 300
310 300
330 300
350 300
390 300
440 300
490 300
540 300
590 300
640 300
690 300
790 300
890 300
990 300
100 100
120 120
140 140
160 160
 180 180
200 200
220 220
240 240
260 260
280 280
300 300

Dimensions
h (mm) b (mm)
80 45
100 45
120 55
140 60
160 65
180 70
180 75
220 80
240 85
260 90
280 95
300 100
320 100
350 100
380 102
400 110
80 50
100 55
120 60
140 65
160 70
180 75
200 80
220 85
240 90
270 95
300 100
330 105
360 110
400 115

Dimensions
h (mm) tw (mm)
40 3
50 3
60 3
 70 3
80 3
90 3
100 3
120 3
120 4
140 4
150 4
160 4
180 5

Aire Dimensions
S (cm2) h (mm)
3.08 40
4.8 50
6.91 60
9.4 70
12.27 80
15.52 90
 6 7 8 9 10
Valeurs statique (axe fort)
tw (mm) tf (mm) d (mm) r1 (mm) Iy (cm4)
3.8 5.2 59.6 5 80
4.1 5.7 74.6 7 171
4.4 6.3 93.4 7 317.8
4.7 6.9 112.2 7 541.2
5 7.4 127.2 9 869.3
5.3 8 146 9 1317
5.6 8.5 159 12 1943
5.9 9.2 177.6 12 2772
6.2 9.8 190.4 15 3892
6.6 10.2 219.6 15 5790
7.1 10.7 248.6 15 8356
7.5 11.5 271 18 11770
8 12.7 298.6 18 16270
8.6 13.5 331 21 23130
9.4 14.6 378.8 21 33740
10.2 16 426 21 48200
11.1 17.2 467.6 24 67120
12 19 514 24 92080
5 8 56 12 349.2
5 8 74 12 606.2
5.5 8.5 92 12 1033
6 9 104 15 1673
6 9.5 122 15 2510
6.5 10 138 16 3692
7 11 152 18 5410
7.5 12 164 21 7763
7.5 12.5 177 24 10450
8 13 196 24 13670
8.5 14 208 27 18260
9 15.5 225 27 22930
9.5 16.5 243 27 27690
10 17.5 261 27 33090
11 19 298 27 45070
11.5 21 344 27 63720
12 23 390 27 86970
12.5 24 438 27 111900
13 25 486 27 141200
13.5 26 534 27 175200
14.5 27 582 27 215300
15 28 674 30 303400
16 30 770 30 422100
16.5 31 868 30 553800
6 10 56 12 449.5
6.5 11 74 12 864.4
7 12 92 12 1509
8 13 104 15 2492
 8.5 14 122 15 3831
9 15 134 18 5696
9.5 16 152 18 8091
10 17 164 21 11260
10 17.5 177 24 14920
10.5 18 196 24 19270
11 19 208 27 25170

tw (mm) tf (mm) r1 (mm) r2 (mm)

6 8 8 4
6 8 8 4
7 9 9 4.5
7 10 10 5
7.5 10.5 10.5 5.5
8 11 11 5.5
8.5 11.5 11.5 6
9 12.5 12.5 6.5
9.5 13 13 6.5
10 14 14 7
10 15 15 7.5
10 16 16 8
14 17.5 17.5 8.75
14 16 16 8
13.5 16 16 8
14 18 18 9
4 7 10
4.5 7.5 10
5 8 12
5 9 12
5.5 9.5 12
5.5 10.5 12
6 11 13
6.5 12 13
7 12.5 15
7.5 13.5 15
9.5 15 15
11 16 18
12 17 18
13.5 18 18

Valeurs statique (axe fort)

Iy (cm4) Wel,y (cm3) Wpl,y (cm3) iy (cm)
9.32 4.66 5.72 1.556649132
19.5 7.79 9.39 1.963437677
35.1 11.7 14 2.370747984
 57.5 16.4 19.4 2.778342776
87.8 22 25.8 3.186109691
127 28.3 33 3.593988648
177 35.4 41.2 4.001944611
312 52.1 60.2 4.818007849
402 67 78.3 4.791984864
652 93.1 108 5.607925757
808 108 125 6.015953865
987 123 143 6.424010466
1737 193 224 7.213916483

b (mm) tw (mm) r1 (mm) r2 (mm)

40 4 6 3
50 5 7 3.5
60 6 8 4
70 7 9 4.5
80 8 10 5
90 9 11 5.5
 11 12 13 14 15 16
eurs statique (axe fort) Valeurs statiques (axe faible)
Wel,y (cm3) Wpl,y (cm3) iy (cm) Avz (cm2) Iz (cm4) Wel,z (cm3)
20 23.2 3.24 3.58 8.5 3.7
34.2 39.41 4.07 5.08 15.92 5.79
52.96 60.73 4.9 6.31 27.67 8.65
77.32 88.34 5.74 7.64 44.92 12.31
108.7 123.9 6.58 9.66 68.31 16.66
146.3 166.4 7.42 11.25 100.9 22.16
194.3 220.6 8.26 14 142.4 28.47
252 285.4 9.11 15.88 204.9 37.25
324.3 366.6 9.97 19.14 283.6 47.27
428.9 484 11.23 22.14 419.9 62.2
557.1 628.4 12.46 25.68 603.8 80.5
713.1 804.3 13.71 30.81 788.1 98.52
903.6 1019 14.95 35.14 1043 122.8
1156 1307 16.55 42.69 1318 146.4
1500 1702 18.48 50.85 1676 176.4
1928 2194 20.43 59.87 2142 214.2
2441 2787 22.35 72.34 2668 254.1
3069 3512 24.3 83.78 3387 307.9
72.76 83.01 4.06 7.56 133.8 26.76
106.3 119.5 4.89 8.46 230.9 38.48
155.4 173.5 5.73 10.12 389.3 55.62
220.1 245.1 6.57 13.21 615.6 76.95
293.6 324.9 7.45 14.47 924.6 102.7
388.6 429.5 8.28 18.08 1336 133.6
515.2 568.5 9.17 20.67 1955 177.7
675.1 744.6 10.05 25.18 2769 230.7
836.4 919.8 10.97 28.76 3668 282.1
1013 1112 11.86 31.74 4763 340.2
1260 1383 12.74 37.28 6310 420.6
1479 1628 13.58 41.13 6985 465.7
1678 1850 14.4 44.95 7436 495.7
1891 2088 15.22 48.96 7887 525.8
2311 2562 16.84 57.33 8564 570.9
2896 3216 18.92 65.78 9465 631
3550 3949 20.98 74.72 10370 691.1
4146 4622 22.99 83.72 10820 721.3
4787 5350 24.97 93.21 11270 751.4
5474 6136 26.93 103.2 11720 781.6
6241 7032 28.75 117 12180 811.9
7682 8699 32.58 138.8 12640 842.6
9485 10810 36.29 163.3 13550 903.2
11190 12820 39.96 184.6 14000 933.6
89.91 104.2 4.16 9.04 167.3 33.45
144.1 165.2 5.04 10.96 317.5 52.92
215.6 245.4 5.93 13.08 549.7 78.52
311.5 354 6.78 17.59 889.2 111.2
 425.7 481.4 7.65 20.24 1363 151.4
569.6 642.5 8.54 24.83 2003 200.3
735.5 827 9.43 27.92 2843 258.5
938.3 1053 10.31 33.23 3923 326.9
1148 1283 11.22 37.59 5135 395
1376 1534 12.11 41.09 6595 471
1678 1869 12.99 47.43 8563 570.9

Valeurs statique (axe fort) Valeurs statiques (axe faible)

Iy (cm4) Wel,y (cm3) Wpl,y (cm3) iy (cm) Avz (cm2) Iz (cm4)
106 26.5 31.8 3.1 5.1 19.4
206 41.2 49 3.91 6.46 29.3
364 60.7 72.6 4.62 8.8 43.2
605 86.4 103 5.45 10.41 62.7
925 116 138 6.21 12.6 85.3
1350 150 179 6.95 15.09 114
1910 191 228 7.7 17.71 148
2690 245 292 8.48 20.62 197
3600 300 358 9.22 23.71 248
4820 371 442 9.99 27.12 317
6280 448 532 10.9 29.28 399
8030 535 632 11.7 31.77 495
10870 679 826 12.1 47.11 597
12840 734 918 12.9 50.84 570
15760 829 1014 14 53.23 615
20350 1020 1240 14.9 58.55 846
107 26.8 31.23 3.26 4,05 25.41
206 41.37 48.01 4.07 5,34 38.21
363 60.58 70.33 4.86 7,18 55.4
599 85.64 98.84 5.71 8,25 78.7
911 113.9 131.6 6.48 10,0 106.8
150.4 173 7.34 11,2 143.7
190.9 220.1 8.11 13,5 187.3
243.9 281.5 8.9 15,8 246.4
299.9 346.9 9.67 18,8 310.9
389.2 451.1 10.83 22,2 401
521.5 613.4 11.76 30,3 537.7
667.1 791.9 12.74 38,8 681.5
823.6 982.3 13.79 45,6 843.7
20980 1049 1263 15.11 56,2 1045

Surface Inertie torsion (cm4)

Avz (cm2) m²/ml
2.80548667764616 0.155 15.8
3.60548667764616 0.195 32.1
4.40548667764616 0.235 57.1
5.20548667764616 0.275 92.4
6.00548667764616 0.315 140
6.80548667764616 0.355 201
7.60548667764616 0.395 279
9.20548667764616 0.475 488
12.0986429824821 0.475 637
14.2319763158154 0.555 1023
15.2986429824821 0.595 1265
16.3653096491487 0.635 1541
22.9041296601282 0.715 2724

Iy (cm4) Wel,y (cm3)

19.5 7.79
35.1 11.7
57.5 16.4
87.8 22
127 28.3
177 35.4
 17 18 19 20 21

Wpl,z (cm3) iz (cm) Avy (cm2) Surface m²/ml Rigidité torsion

5.37 1.05 3.19 0.329 0.12
9.15 1.24 4.18 0.4 0.35
13.58 1.45 5.38 0.475 0.89
19.25 1.65 6.72 0.551 1.99
26.1 1.84 8.09 0.623 3.98
34.6 2.05 9.71 0.698 7.46
44.61 2.24 11.33 0.768 13.06
58.11 2.48 13.49 0.848 22.76
73.92 2.69 15.68 0.922 37.57
96.95 3.02 18.36 1.04 70.85
125.2 3.35 21.40 1.16 126.34
153.7 3.55 24.53 1.25 199.87
191.1 3.79 28.79 1.35 314.51
229 3.95 32.40 1.47 492.21
276.4 4.12 36.99 1.61 794.31
335.9 4.31 42.67 1.74 1254.44
400.5 4.45 48.16 1.88 1893.45
485.6 4.66 55.73 2.01 2858.30
41.14 2.51 10.67 21.24 2.59
58.85 3.02 12.80 25.34 6.49
84.85 3.52 15.87 31.42 15.09
117.6 3.98 19.20 38.77 31.47
156.5 4.52 22.80 45.25 60.29
203.8 4.98 26.67 53.83 108.22
270.6 5.51 32.27 64.34 193.55
351.7 6 38.40 76.84 328.98
430.2 6.5 43.33 86.82 517.25
518.1 7 48.53 97.26 786.48
641.2 7.49 56.00 112.5 1201.68
709.7 7.49 62.00 124.4 1514.53
755.9 7.46 66.00 133.5 1827.07
802.3 7.43 70.00 142.8 2179.89
872.9 7.34 76.00 159 2946.89
965.5 7.29 84.00 178 4154.21
1059 7.24 92.00 197.5 5653.96
1107 7.15 96.00 211.8 7202.22
1156 7.05 100.00 226.5 8994.16
1205 6.97 104.00 241.6 11045.98
1257 6.84 108.00 260.5 13384.88
1312 6.65 112.00 285.8 18348.35
1414 6.5 120.00 320.5 25053.95
1470 6.35 124.00 346.8 32188.84
51.42 2.53 13.33 26.04 3.39
80.97 3.06 17.60 34.01 9.43
119.8 3.58 22.40 42.96 22.52
170 4.05 27.73 54.25 48.04
 231 4.57 33.60 65.25 93.90
305.8 5.07 40.00 78.08 171.38
393.9 5.59 46.93 91.04 295.79
498.4 6.08 54.40 106 487.72
602.2 6.58 60.67 118.4 754.93
717.6 7.09 67.20 131.4 1131.77
870.1 7.58 76.00 149.1 1690.36

statiques (axe faible)

Wel,z (cm3) Wpl,z (cm3) iz (cm) Avy (cm2)
6.36 12.1 1.33 4.8
8.46 16.2 1.47 4.8
11.1 21.2 1.59 6.6
14.8 28.3 1.75 8
18.3 35.2 1.89 9.1
22.4 42.9 2.02 10.2666666666667
27 51.8 2.14 11.5
33.6 64.1 2.3 13.3333333333333
39.6 75.7 2.42 14.7333333333333
47.7 91.6 2.56 16.8
57.2 109 2.74 19
67.8 130 2.9 21.3333333333333
80.6 152 2.81 23.3333333333333
75 143 2.72 21.3333333333333
78.7 148 2.77 21.76
102 190 3.04 26.4
7.98 14.28 1.59
10.63 19.34 1.75
13.79 25.28 1.9
18.19 33.22 2.07
22.58 41.49 2.22
28.56 52.3 2.39
34.43 63.28 2.54
42.51 78.25 2.7
50.08 92.18 2.84
60.69 111.6 2.99
75.58 136.6 3.08
89.66 156.2 3.17
105.1 177.8 3.29
122 191.4 3.37
 22

Inertie torsion (cm4)

0.7
1.2
1.74
2.45
3.6
4.79
6.98
9.07
12.88
15.94
20.12
28.15
37.32
51.08
66.87
89.29
123.2
165.4
5.24
5.99
8.13
12.19
14.8
20.98
28.46
41.55
52.37
62.1
85.17
108
127.2
148.8
189
243.8
309.3
351.5
397.8
448.3
513.9
596.9
736.8
822.4
9.25
13.84
20.06
31.24
 42.16
59.28
76.57
102.7
123.8
143.7
185

Surface Inertie torsion (cm4)

m²/ml
0.312 2.16
0.372 2.81
0.434 4.15
0.489 5.68
0.546 7.39
0.611 9.55
0.661 11.9
0.718 16
0.775 19.7
0.834 25.5
0.891 31
0.95 37.4
0.979 66.7
1.04 61.2
1.109 59.1
1.177 81.6
0.343
0.402
0.46
0.52
0.579
0.639
0.697
0.756
0.813
0.892
0.968
1.043
1.121
1.218
 POTE
CLASSE DE LA SECTION 0

Classe de l'âme
Paroi fléchie
ε 1
d 112.2 mm
tw 4.7
c/tw 23.8723404
Classe de l'âme 1

Classe de la semel
Extrémité comprimé
ε 1
c 27.15
t_f 6.9
c/tf 3.93478261
α 0.5
Classe de la semelle 1

Compression flambement
y-y
Coefficent d'imperfection h/b 1.91780822
ceoffient d'imperfection α 0.21
Longueur de flambement l_cr 0m
Charge critique N_cr Err:504 kN
Elancement réduit λ Err:504
Phi ϕ Err:504
Coefficient de réduction χ Err:504
Charge résistance N_b,Rd Err:504 kN

z-z
Coefficent d'imperfection h/b 1.91780822
ceoffient d'imperfection α 0.34
Longueur de flambement l_cr 0m
Charge critique N_cr Err:504 kN
Elancement réduit λ Err:504
Phi ϕ Err:504
Coefficient de réduction χ Err:504
Effort résistant N_b,Rd Err:504 kN

Cisaillement
Aire de cisaillement Av 7.64 cm²
Effort résistant V_pl,Rd 103.657467 kN
 POTEAU

Classe de l'âme
Paroi comprimée Paroi fléchie comprimée
ε 1 α 0.5
d 112.2 mm α<0.5 α>0.5 Valeur retenue
tw 4.7 72 72 72
c/tw 23.8723404 α<0.5 α>0.5 Valeur retenue
Classe de l'âme 1 82.9090909090909 83 83

Ψ -1
Ψ>-1 Ψ<-1 Valeur retenue
123.529411764706 124 124
1

Classe de la semelle
Paroi comprimée Extrémité tendue
ε 1 ε 1
c 27.15 mm c 27.15
t_f 6.9 t_f 6.9
c/tf 3.93478261 c/tf 3.93478261
Classe de la semelle 1 α 0.5
Classe de la semelle 1
 CLASSE DE LA SECTION Err:504

0
Paroi fléchie
ε 1
aleur retenue d Err:504
tw Err:504
aleur retenue c/tw Err:504
Classe de l'âme Err:504

aleur retenue

0 Cl
Extrémité comprimé
ε 1
c #VALUE!
t_f
c/tf #VALUE!
α #VALUE!
0 Classe de la semelle #VALUE!

Flexion simple
Ved -
V_plrd Err:504

w_pl Err:504
ρ #VALUE!
Av Err:504

M_c,Rd Err:504
 Flex
N_pl,Rd #VALUE!
N_ed 0
n #VALUE!
a #VALUE!

Classe 1 ou 2
M_pl,Rd Err:504

Classe 3
M_pl,Rd Err:504

Eff
CAS I - Poutre console
Charge centrée
M_ed 0
M1 0
M2 0

Ved
0 kN

CAS II - Appuis simples

Charge centrée
M_ed 0
M1 0
M2 0

Ved
0 kN

CAS III - Double encastrement

Charge centrée
M_ed 0
M1 0
M2 0

Ved
0 kN

Combinaison
CAS 0

Charge centrée
M_ed 0
M1 0
M2 0

Ved
0 kN

CHARGEMENT 0

M_ed 0
M1 0
M2 0
Ved 0
 POUTRE

Classe de l'âme
Paroi comprimée Paroi fléchie comprimée
ε 1 α Err:504
mm d Err:504 mm α<0.5 α>0.5 Valeur retenue
tw Err:504 Err:504 Err:504 Err:504
c/tw Err:504 α<0.5 α>0.5 Valeur retenue
Classe de l'â Err:504 Err:504 Err:504 Err:504

Ψ #VALUE!
Ψ>-1 Ψ<-1 Valeur retenue
#VALUE! #VALUE! #VALUE!
Err:504

Classe de la semelle
Paroi comprimée Extrémité tendue
ε 1 ε 1
c #VALUE! mm c #VALUE!
t_f t_f
c/tf #VALUE! c/tf #VALUE!
Classe de la #VALUE! α #VALUE!
Classe de la #VALUE!

mple Déversement
kN
kN Iz Err:504
Iw Err:504
It Err:504
cm3 G 80.15 GPa
Ψ #VALUE!
cm² C1 #VALUE!
Mcr Err:504 Kn.m
kN.m
 Ψ C1
-1 2.55
-0.75 2.57
-0.5 2.33
-0.25 2.05
0 1.77
0.25 1.52
0.5 1.31
0.75 1.14
1 1

Flexion composée
kN
kN

Si n<a Si n>a
M_N,Rd M_N,Rd
kN.m M_N,Rd Err:504 M_N,Rd #VALUE! #VALUE! Err:504

Si n<a M_N,Rd
kN.m M_N,Rd Err:504 M_N,Rd #VALUE! #VALUE!

Efforts internes
Charge uniforme Charge triangulaire
kN.m M_ed 0 kN.m M_ed 0 kN.m
kN.m M1 0 kN.m M1 0 kN.m
kN.m M2 0 kN.m M2 0 kN.m

Ved Ved
0 kN 0 kN

Charge uniforme Charge triangulaire

kN.m M_ed 0 kN.m M_ed 0 kN.m
kN.m M1 0 kN.m M1 0 kN.m
kN.m M2 0 kN.m M2 0 kN.m

Ved Ved
0 kN 0 kN
 Charge uniforme Charge triangulaire
kN.m M_ed 0 kN.m x_max 0.00 m
kN.m M1 0 kN.m M_ed #DIV/0! kN.m
kN.m M2 0 kN.m M1 0 kN.m
M2 0 kN.m
Ved
0 kN Ved
0 kN

Charge uniforme Charge triangulaire

kN.m M_ed 0 kN.m M_ed 0 kN.m
kN.m M1 0 kN.m M1 0 kN.m
kN.m M2 0 kN.m M2 0 kN.m

Ved Ved
0 kN 0 kN
 Err:504

aleur retenue

aleur retenue

aleur retenue

#VALUE!

2
 Hypothèses
Le matériau utilisé pour la poutre et le poteau est de l'acier de qualité S235 à S460 selon la norme EN 10025.
Les sections transversales des éléments en acier sont supposées être uniformes et continues le long de leur longueur.
Les efforts internes agissant sur la poutre et le poteau sont calculés en amont, en fonction des charges appliquées et des cond
Les contraintes admissibles sont calculées à partir des propriétés du matériau et de la section transversale de l'élément.
Les facteurs de sécurité sont appliqués en fonction du niveau de risque acceptable.
Les vérifications sont effectuées pour les états limites ultimes (ELU) et les états limites de service (ELS), en vérifiant notammen
 me EN 10025.
e long de leur longueur.
charges appliquées et des conditions d'appuis.
ransversale de l'élément.

ce (ELS), en vérifiant notamment les déformations et les contraintes admissibles.
