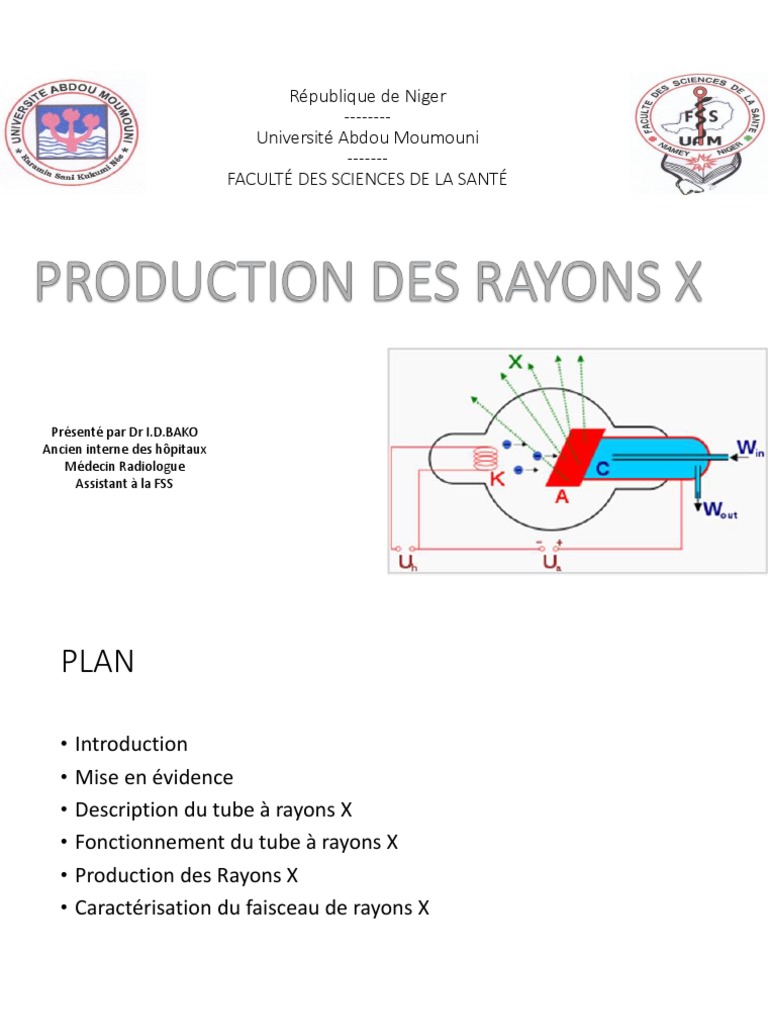

République de Niger

--------
Université Abdou Moumouni
-------
FACULTÉ DES SCIENCES DE LA SANTÉ

Présenté par Dr I.D.BAKO

Ancien interne des hôpitaux
Médecin Radiologue
Assistant à la FSS
PLAN

• Introduction
• Mise en évidence
• Description du tube à rayons X
• Fonctionnement du tube à rayons X
• Production des Rayons X
• Caractérisation du faisceau de rayons X
INTRODUCTION
 INTRODUCTION

• Découverts vers 1895 par ROENTGEN

• Les rayons X sont des rayonnements électromagnétiques de
longueur d’ondes comprises entre 0,0 3nm et 10 nm
• Caractéristique principale c’est l’inter action avec la matière
• E= h*ν
• h : constante de plank
• ν: fréquence
MISE EN EVIDENCE
 MISE EN EVIDENCE

• Si des électrons sont accélérés et percutent une cible

matérielle,
• On observe à distance le noircissement d’une plaque
photographique.
• Il se produit une inter action entre les électrons et les
atomes de la cible
• Ce rayonnement a été initialement été mis en évidence par
le tube de COOLIDGE
MISE EN EVIDENCE
PRODUCTION DES RAYONS X
 PRODUCTION DES Rx:
le tube à Rx
• Dans une enceinte de verre règne un vide
• Les électrons sont émis par un filament dans lequel circule un courant
électrique
• Ceux-ci sont accélérés en direction d’une anode par une « ddp ».
• Ces électrons vont entrer en collision avec la cible que constitue le métal de
l’anode.
 PRODUCTION DES Rx:
le tube à Rx

• La source d’électron: la cathode

• filament de tungstène chauffé à incandescence
• Le courant de chauffage se mesure en milli ampère
• la tension appliquée:
• Force qui accélère les électrons et dépens de la ddp
appliquée aux bornes
 PRODUCTION DES Rx:
le tube à Rx

• L’anode:
• Pièce métallique qui assure le freinage des électrons
accélérés.
• C’est une plaque d’aluminium pour les grands tubes
• Plaque de molybdène pour les mammographes et les
appareils dentaires
• Il existe un dispositif de refroidissement charger de
dissiper la chaleur par un bain d’huile compléter parfois
par une circulation d’eau.
 PRODUCTION DES Rx:
le tube à Rx
• La gaine plombée:
• Le tube est entouré par cette gaine
• Seule une fenêtre laisse passer le faisceau de Rx utile
• Le diaphragme:
• Permet de régler la taille du faisceau par rapport à la zone à irradier
• Permet donc de régler l’ouverture du tube
 PRODUCTION DES Rx:
le tube à Rx
• Le centreur lumineux:
• Dispositif lumineux qui permet la visualisation sur le patient de la zone a irradier
• Il est marqué en son centre par un croisillon qui matérialise le centre du faisceau ou rayon
directeur
PRODUCTION DES Rx:
fonctionnement du tube à RX:
03temps
1er temps

2ème temps

ème
 PRODUCTION DES Rx:
fonctionnement du tube: 03temps

• 1er temps:
• Le circuit à basse tension est fermé
• Le filament de tungstène est chauffé à incandescence
• Il y a production d’électron et de chaleur
 PRODUCTION DES Rx:
fonctionnement du tube: 03temps

• 2ème temps:
• Les électrons produit par la cathode forment un lux
appelé flux électronique cathodique
• Ce flux va être accélérer grâce par une forte ddp de 15 à
200kv vers l’anode
• Plus la ddp est grande plus les électrons sont accélérés et
plus les Rx produit seront énergétiques
 PRODUCTION DES Rx:
fonctionnement du tube: 03temps

• 3ème temps:
• Le flux électronique cathodique qui heurte l’anode
produit de la chaleur (99%) et des Rx(1%) selon deux
phénomènes:
• Spectre continue
• Spectre de raies
PRODUCTION DES Rx:
- spectre continue
- Spectre de raies
 PRODUCTION DES Rx:
spectre continue
• Certains électrons du flux arrivés au voisinage du noyau vont être soumis à des
inter actions coulombiennes d’attraction qui vont entrainer un changement de
trajectoire et une réduction de sa vitesse tout ceci s’accompagne de perte
d’énergie
• Le rayonnement est émis pendant toute la durée du freinage donc on parle de
spectre continu
• Plus l’électron est freiné plus le rayonnement émis est énergétique
• On parle donc de rayonnement de freinage ou de Bremsstrahlung (de l'allemand
Bremsung - freinage et Strahlung - rayonnement).
PRODUCTION DES Rx:
spectre continue
PRODUCTION DES Rx:
spectre continue
 PRODUCTION DES Rx:
spectre de raies
• Lorsque l’électron incident est assez énergétique et percute un électron de
couche de l’anode ce dernier est expulsé du cortège électronique on dit que
l’atome est excité
• Le retour à l’état fondamental se ferra par réarrangement électronique avec
émission d’énergique caractéristique K,L, M, N, ….
• Le spectre de raies obtenue est caractéristique de la cible et est appelé flux de
photons de fluorescence
• Ce spectre de raies est très limité devant le spectre continu
PRODUCTION DES Rx:
spectre de raies
PRODUCTION DES Rx:
caractéristiques du faisceau
- Energie
- Intensité
 PRODUCTION DES Rx:
caractéristiques du faisceau

• L’énergie E:
• E= h*ν
• E= h*c/ λ
• L’énergie dépens de la longueur d’onde
• Plus λ est petite plus l’énergie est grande
• Plus le rayonnement sera pénétrant
PRODUCTION DES Rx:
caractéristiques du faisceau
• L’intensité du faisceau I:
• I= ((Kv)² *i * Z)/ d²
• Kv : ddp
• i: intensité de chauffage de la cathode
• Z: numéro atomique de l’anode
• D: distance foyer film
CONCLUSION
