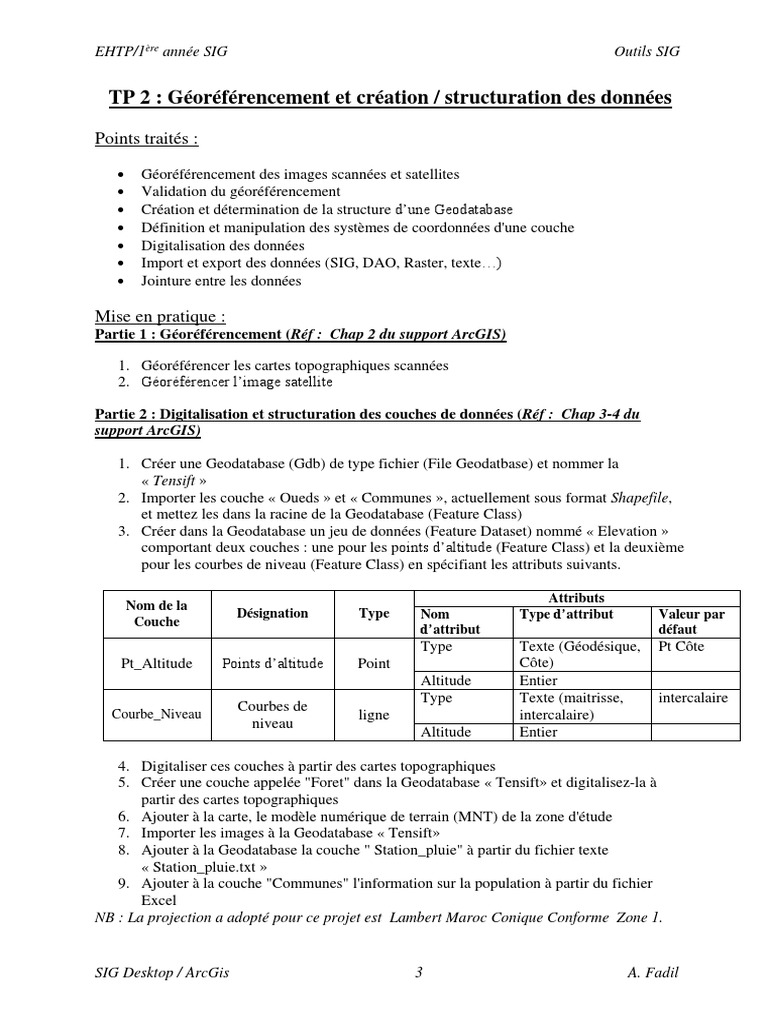

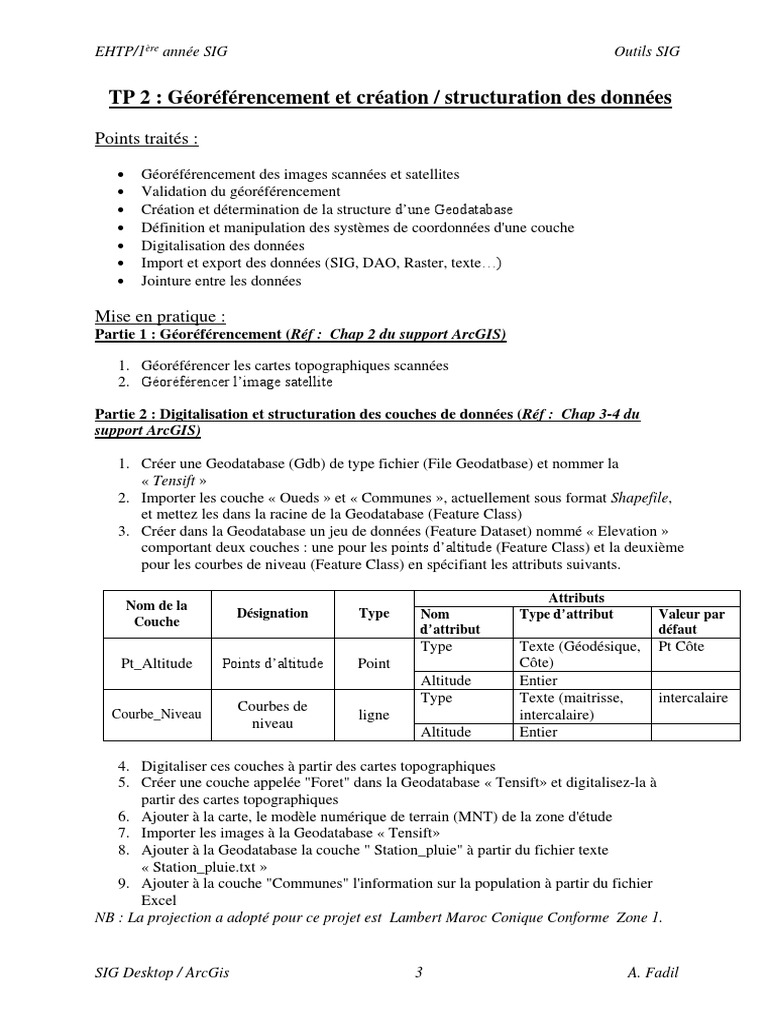

EHTP/1ère année SIG Outils SIG

TP 2 : Géoréférencement et création / structuration des données

Points traités :

 Géoréférencement des images scannées et satellites

 Validation du géoréférencement
 Création et détermination de la structure d’une Geodatabase
 Définition et manipulation des systèmes de coordonnées d'une couche
 Digitalisation des données
 Import et export des données (SIG, DAO, Raster, texte…)
 Jointure entre les données

Mise en pratique :
Partie 1 : Géoréférencement (Réf : Chap 2 du support ArcGIS)

1. Géoréférencer les cartes topographiques scannées

2. Géoréférencer l’image satellite

Partie 2 : Digitalisation et structuration des couches de données (Réf : Chap 3-4 du

support ArcGIS)

1. Créer une Geodatabase (Gdb) de type fichier (File Geodatbase) et nommer la

« Tensift »
2. Importer les couche « Oueds » et « Communes », actuellement sous format Shapefile,
et mettez les dans la racine de la Geodatabase (Feature Class)
3. Créer dans la Geodatabase un jeu de données (Feature Dataset) nommé « Elevation »
comportant deux couches : une pour les points d’altitude (Feature Class) et la deuxième
pour les courbes de niveau (Feature Class) en spécifiant les attributs suivants.

Attributs
Nom de la
Désignation Type Nom Type d’attribut Valeur par
Couche
d’attribut défaut
Type Texte (Géodésique, Pt Côte
Pt_Altitude Points d’altitude Point Côte)
Altitude Entier
Type Texte (maitrisse, intercalaire
Courbes de
Courbe_Niveau ligne intercalaire)
niveau
Altitude Entier

4. Digitaliser ces couches à partir des cartes topographiques

5. Créer une couche appelée "Foret" dans la Geodatabase « Tensift» et digitalisez-la à
partir des cartes topographiques
6. Ajouter à la carte, le modèle numérique de terrain (MNT) de la zone d'étude
7. Importer les images à la Geodatabase « Tensift»
8. Ajouter à la Geodatabase la couche " Station_pluie" à partir du fichier texte
« Station_pluie.txt »
9. Ajouter à la couche "Communes" l'information sur la population à partir du fichier
Excel
NB : La projection a adopté pour ce projet est Lambert Maroc Conique Conforme Zone 1.

SIG Desktop / ArcGis 3 A. Fadil
