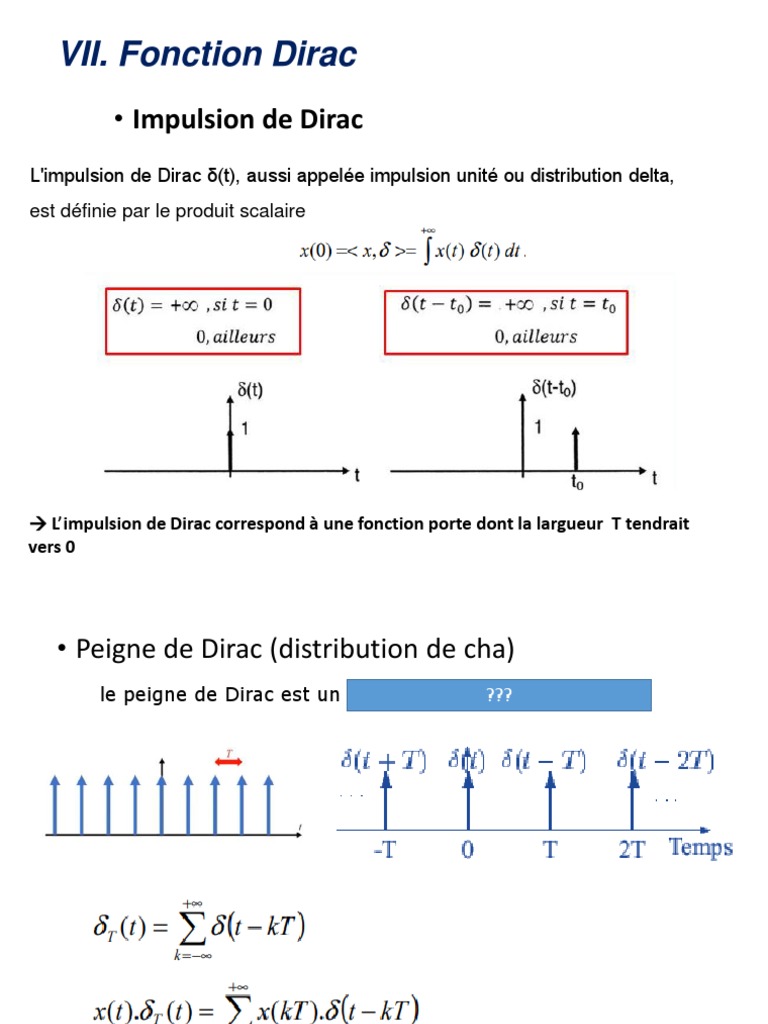

VII.

Fonction Dirac
• Impulsion de Dirac
L'impulsion de Dirac δ(t), aussi appelée impulsion unité ou distribution delta,
est définie par le produit scalaire

 L’impulsion de Dirac correspond à une fonction porte dont la largueur T tendrait

vers 0
• Peigne de Dirac (distribution de cha)
le peigne de Dirac est un signal périodique,
??? de période T
Exercice 1
Soit le signal cosinus discret x[n] définie sur 4 points et
de période N=4.
x[n]=6 cos (2πn/4)
1-donner les valeurs respectives de x [0], x[1], x[2], x[3]
2-calculer la valeur moyenne de ce signal.
3-calculer la puissance de ce signal.

Cercle trigonométrique
Formules
Solution
 Comment tracer une courbe de fonction périodique

Tracer courbe de f sur [-8; 8] sachant que :

f(x)=x sur [0;2[,
f paire , T=4 (4-périodique)

Tracer une courbe d’un signal pair x(t) de période T, défini sur [0, T/2[

𝑋 𝑝𝑜𝑢𝑟 𝑡𝜖[0, 𝑇/4[

x(t) =
− 𝑋 𝑝𝑜𝑢𝑟 𝑡𝜖[𝑇/4, 𝑇/2[
Déterminer l’équation sur une période T et déduire sa pulsation
 CHAPITRE 3

Transformée de Fourier
 Joseph Fourier
Son ouvrage le plus important « Théorie analytique de la chaleur en 1822.

Il est connu pour avoir déterminé, par le calcul, la diffusion de la chaleur en

utilisant la décomposition d’une fonction quelconque en une série

trigonométrique convergente « appelées séries de Fourier ».

La méthode de calcul permettant de façon réversible de passer d’une fonction

à la série trigonométrique correspondante est « la transformation de

Fourier ». Cette méthode est devenue incontournable en théorie du signal,

imagerie numérique, compression de données, etc.

Joseph Fourier
Expérience

Lorsqu’il travaillait sur la propagation de la chaleur sur des corps solides, il a

remarqué que la source de chaleur passe cycliquement, mais brusquement, d’une
valeur extrême à une autre.
Il a été ainsi amené à soupçonner le rôle très important des fonctions
trigonométriques et admettre qu’elles pouvaient être les constituants élémentaires
de tout si nous fixons la variable x.

 L’idée de Fourier fut alors d’approximer

le phénomène observé par une somme
finie, constituée des harmoniques de la
période fondamentale T (phénomène
périodique)
I. Série de Fourier (Fonction périodique)

Soit x(t) une fonction du temps t périodique, de période T.

x(t) peut s'écrire :
∞
2𝜋 𝑓 𝑥 = 𝑎0 + 𝑎𝑛 cos(𝑛𝜔𝑥) + 𝑏𝑛 sin(𝑛𝜔𝑥
𝜔=
𝑇 𝑛=1

Les coefficients a0, an et bn sont donnés par :

𝑎+𝑇
1
𝑎0 = 𝑓 𝑡 𝑑𝑡
T 𝑎
𝑎+𝑇
2
𝑎𝑛 = 𝑓 𝑡 cos(𝑛𝜔𝑡) 𝑑𝑡
T 𝑎

𝑎+𝑇
2
𝑏𝑛 = 𝑓 𝑡 s 𝑖𝑛(𝑛𝜔𝑡) 𝑑𝑡
T 𝑎
I. Série de Fourier (Fonction périodique)

𝑇/2
2
𝑎0 = 𝑓 𝑡 𝑑𝑡 𝑎0 = 0
T 𝑎
I. Série de Fourier (Fonction périodique)
Le spectre d'une fonction périodique de période T est composé de
raies dont l'écart minimum est f0 = 1/T, sur l'axe des fréquences .

 Le spectre d'une fonction périodique est donc essentiellement

discontinu
 il n'existe que pour les valeurs de la fréquence multiple de f0 = 1/T.
 Calculer la série de Fourier du signal x(t)

Exemple 1:

on considère la fonction f périodique de période 2, définie par f(t) sur

l’intervalle [0;2]

0 𝑝𝑜𝑢𝑟 𝑡𝜖[0; 1[
f(t) =
1 𝑝𝑜𝑢𝑟 𝑡𝜖[1; 2[

1. Tracer la courbe représentative de f sur ℝ

1. Calculer les coefficients de Fourier de f a0, an et bn

2. En déduire le développement en série de Fourier de f.

 Calculer la série de Fourier du signal x(t)

Exemple 2:

on considère la fonction f de période définie par f(t)=t sur [0, π[

1. Tracer la courbe représentative de f sur ℝ

2. Calculer les coefficients de Fourier de f a0, et pour tout n≥1, an et bn

3. En déduire le développement en série de Fourier de f.

 Calculer la série de Fourier du signal x(t)

Exemple 2 :

on considère la fonction f de période définie sur ℝ par :

f(t)=t sur ]-π, π[ , f est périodique de période 2 π

1. Tracer la courbe représentative de f sur ℝ

2. Calculer les coefficients de Fourier

3. En déduire le développement en série de Fourier de f.

II. Transformée de Fourier (Fonction non périodique)
Exemple

Le son est de nature ondulatoire. Il correspond à une vibration qui se

propage dans le temps.
Mais, quand on écoute un instrument de musique, on n'entend pas une
????
vibration (fonction du temps), mais une note, c'est-à-dire une fréquence.
Notre oreille a donc pesé le poids relatif de chaque fréquence dans le
signal temporel : elle a calculé la transformée de Fourier du signal
original.
II. Transformée de Fourier (Fonction non périodique)
Pourquoi la transformée de Fourier ?

• La transformée de Fourier est une généralisation des séries de Fourier

pour tout types de signaux
• Pour développer la transformée de Fourier, l’idée principale est de tendre
la période T d’un signal périodique vers l’infini.
• En insérant cette condition dans la série de Fourier, on obtient la relation
suivante
II. Transformée de Fourier (Fonction non périodique)
La transformée inverse de Fourier

La transformée inverse de Fourier est de reconstruire le signal à partir de la

fonction de fréquence angulaire X(ꙍ).

où x(t) est le signal en fonction du temps, f la fréquence, et j la base

des nombres complexes.

Ou encore, (ꙍ= 2ꙥf )

II. Transformée de Fourier (Fonction non périodique)
La transformée de Fourier : Fonctions particulières

𝑡
Soit 𝑥 𝑡 = 𝐴 𝑟𝑒𝑐𝑡(𝑇)
Exercice (TF)
Trouver la transformée de Fourier de v(t) en fonction de la pulsation

montrer que :

𝜔𝑇
𝑇𝐹(𝑉 𝜔) = 𝑉𝑚 T sinc ( )
2
Exercice (TF)
Trouver la transformée de Fourier de tri(t) en fonction de la pulsation

1− 𝑡 𝑡𝜖 −1; 1
𝑡𝑟𝑖 𝑡 =
0 𝑎𝑖𝑙𝑙𝑒𝑢𝑟𝑠

montrer que :

2
TF 𝑡𝑟𝑖(𝜔) = (1 − 𝑐𝑜𝑠𝜔)
𝜔2
Exercice (TF)
1) Pour un signal à temps continu, calculer la transformée de Fourier (TF) de
la fonction échelon
𝒆−𝒕 𝝁(𝒕)

2) Soit s(t) un signal rectangle, défini comme suit :

Trouver la transformée de Fourier de s(t).

II. Transformée de Fourier (Fonction non périodique)
Transformée de Fourier discrète
Transformée de Fourier discrète (TFD)
Exemple 1

Calculer la DFT d’une séquence apériodique x[n] d’une longueur N=4:

𝑥 𝑛 = 1, 2, 1, 0
Transformée de Fourier discrète
Exemple 2

1. Calculer la DFT d’une séquence apériodique x[n] d’une longueur N=4,

définie comme suit
2 𝑛=0
3 𝑛=1
𝑥𝑛 =
−1 𝑛 = 2
1 𝑛=3
2. Calculer la DFT inverse de cette séquence

5 𝑘=0
3 − 2𝑗 𝑘=1
X𝑘 =
−3 𝑘=2
3 + 𝑗2 𝑘=3
