-Ghoul noudjoud

-kouh amira

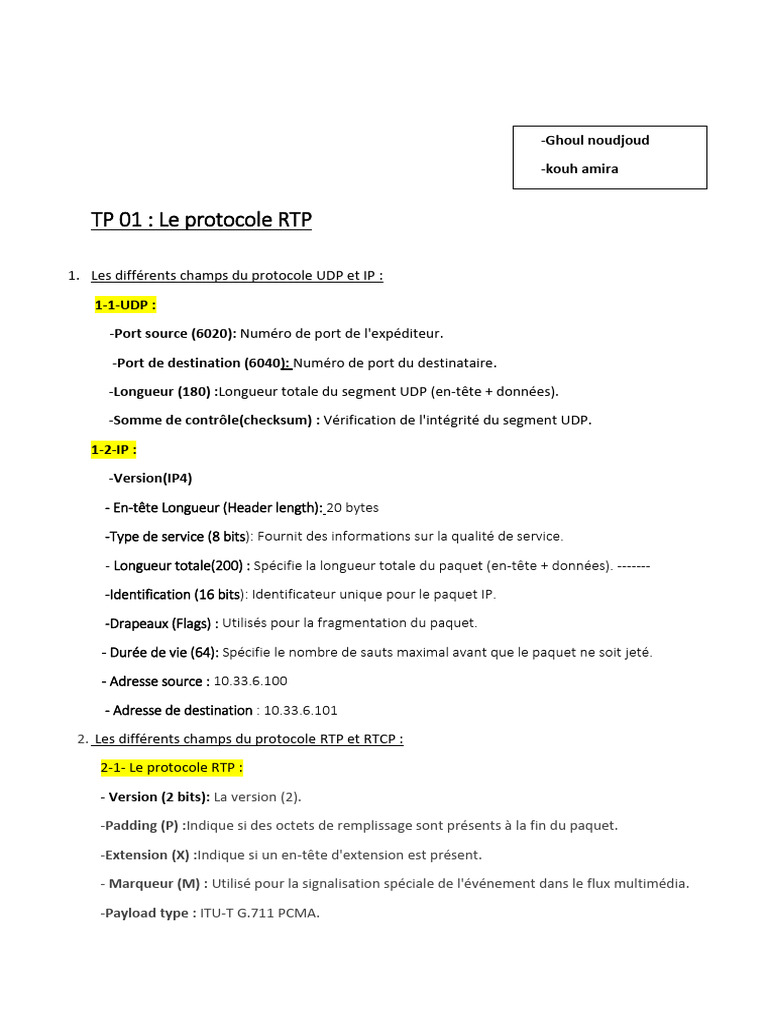

TP 01 : Le protocole RTP

1. Les différents champs du protocole UDP et IP :

1-1-UDP :
-Port source (6020): Numéro de port de l'expéditeur.
-Port de destination (6040): Numéro de port du destinataire.
-Longueur (180) :Longueur totale du segment UDP (en-tête + données).
-Somme de contrôle(checksum) : Vérification de l'intégrité du segment UDP.
1-2-IP :
-Version(IP4)
- En-tête Longueur (Header length): 20 bytes
-Type de service (8 bits): Fournit des informations sur la qualité de service.
- Longueur totale(200) : Spécifie la longueur totale du paquet (en-tête + données). -------
-Identification (16 bits): Identificateur unique pour le paquet IP.
-Drapeaux (Flags) : Utilisés pour la fragmentation du paquet.
- Durée de vie (64): Spécifie le nombre de sauts maximal avant que le paquet ne soit jeté.
- Adresse source : 10.33.6.100
- Adresse de destination : 10.33.6.101
2. Les différents champs du protocole RTP et RTCP :
2-1- Le protocole RTP :
- Version (2 bits): La version (2).
-Padding (P) :Indique si des octets de remplissage sont présents à la fin du paquet.
-Extension (X) :Indique si un en-tête d'extension est présent.
- Marqueur (M) : Utilisé pour la signalisation spéciale de l'événement dans le flux multimédia.
-Payload type : ITU-T G.711 PCMA.
-Numéro de séquence (16 bits): Numéro de séquence pour identifier l'ordre des paquets dans
notre cas c’est 26691.
-Horodatage (Timestamp) (32 bits): Indique le temps de capture de la première octet dans le
paquet.
-Identifiant de synchronisation source (SSRC) (32 bits): Identifiant unique de la source de
synchronisation.
2-2-Protocole RTCP :
-Version (2 bits): version 2 dans notre cas .
-Padding (P) .
-Source count.
-Length : 3 (16 bytes).

3. Le Codec G711 :

Taille voice payload 160 bytes(1280bits)

Temps =160*8bits/64 Kbits/s

Temps par trame Temps = 0.02 s

214 bytes*8=1712
Taille totale du paquet (1 trame) 1712 bits

Debit IP =1712bits/0.02s
Debit IP (1 trame) Db =85.6 kbit/s
54bytes (Longueur des En-têtes IP,UDP et RTP)

Taille totale du paquet (4 trame ) 160bytes (data pure)

[54bytes+(160bytes*4)] *8=5552bits

Debit IP (4 tarme )
[54bytes+(160*4)]*8/0.02s=277.6Kbits/s
4. Analyser les paquets RTP :

 Lecteur RTP :

 Graphique :
5. Le codec G729a :

Taille voice payload 20 bytes(160bits)

Temps =20*8bits/8Kbits/s
Temps par trame Temps = 0.02 s

74 bytes*8=592bits
Taille totale du paquet (1 trame) 592 bits

Debit IP =592bits/0.02s
Debit IP (1 trame) Db =29.6 kbit/s
54bytes (Longueur des En-têtes IP,UDP et RTP)

Taille totale du paquet (4 trame ) 20bytes (data pure)

[54bytes+(20bytes*4)] *8=1072bits

Debit IP (4 tarme ) [54bytes+(20*4)]*8/0.02s=53.6Kbits/s

 Lecteur RTP :
 Statistiques :

 Graphique :
