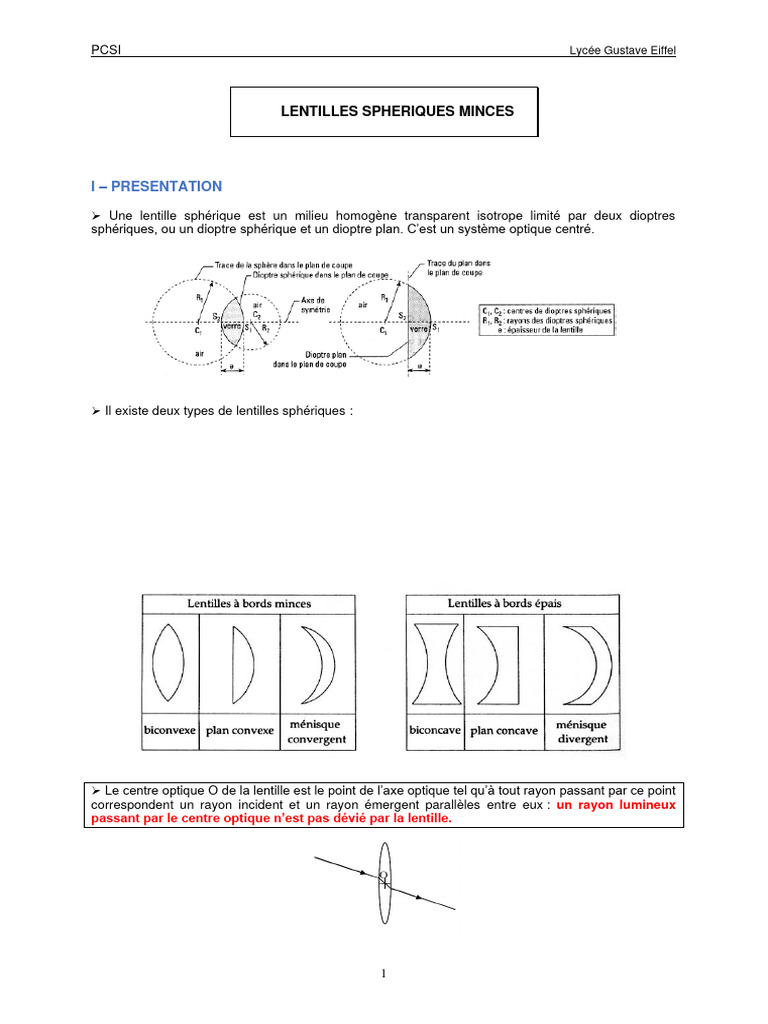

LENTILLES SPHERIQUES MINCES

I – PRESENTATION

➢ Une lentille sphérique est un milieu homogène transparent isotrope limité par deux dioptres
sphériques, ou un dioptre sphérique et un dioptre plan. C’est un système optique centré.

➢ Il existe deux types de lentilles sphériques :

➢ Le centre optique O de la lentille est le point de l’axe optique tel qu’à tout rayon passant par ce point
correspondent un rayon incident et un rayon émergent parallèles entre eux : un rayon lumineux
passant par le centre optique n’est pas dévié par la lentille.

1
PCSI Lycée Gustave Eiffel

➢ Une lentille sphérique est mince si on peut considérer (par approximation) que les sommets
S1 et S2 des deux dioptres sont confondus.

Notons 𝑒 = ̅̅̅̅̅̅
𝑆1 𝑆2 l’épaisseur de la lentille, 𝑅1 =
̅̅̅̅̅̅
𝑆1 𝐶1 et 𝑅2 = ̅̅̅̅̅̅
𝑆2 𝐶2 les rayons algébriques des
deux dioptres.

Les conditions pour que la lentille soit

considérée comme mince sont :
𝑒 ≪ |𝑅1 |
{ 𝑒 ≪ |𝑅2 |
𝑒 ≪ |𝑅2 − 𝑅1 |

On peut alors confondre S1, S2 et O, d’où la représentation schématique d’une lentille sphérique mince :

Tout rayon passant par O n’est pas dévié.

Pour le centre optique O :

II – CARACTERE FOCAL

Les lentilles sphériques minces sont des systèmes focaux.

Lentille convergente : les foyers sont réels

2
PCSI Lycée Gustave Eiffel

Lentille divergente : les foyers sont virtuels

Définitions :
- distance focale objet :

- distance focale image :

- vergence : qui s’exprime en

F et F’ sont symétriques par rapport au centre optique donc 𝒇′ = −𝒇

III – CONSTRUCTIONS GEOMETRIQUES (dans les conditions de Gauss)

1 – Construction des images

On souhaite construire l’image A’B’ d’un objet AB dans un plan de front, avec (A,A’) sur l’axe optique et
(B,B’) hors de l’axe.
Pour cela on construit l’image B’ de B, puis par aplanétisme on place A’ sur l’axe dans le plan de front
passant par B’.

Pour construire B’, on utilise deux des trois rayons fondamentaux passant par B.

Rayons fondamentaux :
- Un rayon passant par le centre optique O n’est pas dévié.
- Un rayon passant par le foyer principal objet F émerge parallèlement à l’axe.
- Un rayon arrivant parallèlement à l’axe émerge en passant par le foyer principal image F’.

3
PCSI Lycée Gustave Eiffel

LENTILLES MINCES
CONSTRUCTION DES IMAGES

LENTILLE CONVERGENTE LENTILLE DIVERGENTE

4
PCSI Lycée Gustave Eiffel

Cas particulier d’un objet situé dans le plan focal objet

LENTILLE CONVERGENTE LENTILLE DIVERGENTE

B image
B
à l’infini

A=F O  F’ F’ O A= F
à l’infini

Cas particulier d’un objet à l’infini

LENTILLE CONVERGENTE LENTILLE DIVERGENTE

5
PCSI Lycée Gustave Eiffel

2 – Marche des rayons

Sur feuille

IV – RELATIONS DE CONJUGAISON ET DE GRANDISSEMENT

Sur feuille

V – PROJECTION D’IMAGE

Sur feuille

VI – DIAMETRE ANGULAIRE APPARENT

Sur feuille

VII – LENTILLES SPHERIQUES MINCES ACCOLEES

Sur feuille

VIII – METHODES DE DETERMINATION DES FOYERS D’UN SYSTEME OPTIQUE

Sur feuille
